FOCUS INSPECTION

Focus Inspection - Stöd fullt ut till CAD och har kontroll Focus Inspection är dagens referens för punktmolnsinspektion. Det hanterar inskannade punktmoln och utför en CAD jämförelse och avancerad geometriinspektion. Programmet omfattar ett brett sortiment av inspektionsverktyg och erbjuder enastående prestanda , ett intuitivt användargränssnitt , och makroscriptför att automatisera hela inspektionsprocessen .



Viktigaste fördelarna:

​

  • Lätt att använda kontrollflödenför både operatörer och ingenjörer

  • Intelligent funktion upptäckt och analys algoritmer resulterar i hög produktivitet och konsekventa resultat

  • Mest komplett uppsättning funktioner för digital yta och har kontroll

  • Lätt att tolka och interaktiv rapportering för att underlätta beslutsfattandet

  • Inspektion automatisering utan att kräva kunskaper i programmering

  • Dela 3D resultat med kollegor och kunder med gratis Focus viewer

Ladda ner:

Focus 10

Med Focus 10 presenterades ett nytt användargränssnitt med en ett flikbaserat verktygsfält där användarna kommer att känna sig hemma omedelbart.

​

Fokus 10 erbjudanden tätt integrerad datainsamling - via CMM eller handhållna scanners - och intelligent bearbetning och rapportering . Direkt tillgång till arbetsflödet urval , anpassning och automation underlättar installationen och genomförande av bearbetningsjobb. Fokus 10 enheter sömlöst senaste generationen Nikon Metrology CMM och handhållna laserskannrar , och stöder många CMM och vikbom varumärken.

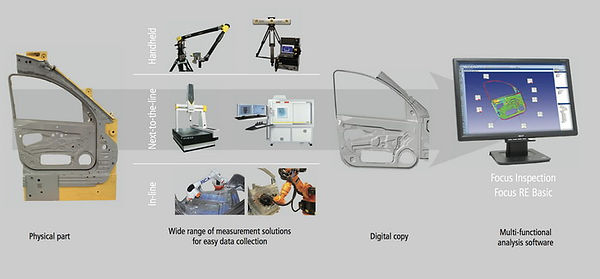

Den digitala inspektionsprocessen

Digitalisera era komponenter direkt och kör inspektion på era inskannade kopior av proverna, effektivisera mättekniken och bädda in dem i den digitala CAD-centrerade utvecklingsprocessen.

En digital inspektionsprocessen ger djupare mätteknik insikt , som är nödvändigt att förbättra och påskynda styling , verktyg , prototyper och serieproduktion.

Enkelt arbetsflöde för operatörer och Tekniker

Användargränssnittets arbetsflöde är strukturerat för att minimera antalet klick som krävs för att flytta från punktmoln till grafiska geometrirapporter . Focus tillåter tekniker att ställa processen exakt som önskas , medan operatörerna enkelt hanterar och kör inspektionsjobb . Under mätningen övervakar de resultaten med hjälp av realtidsgrafik och numeriska resultat .

Intelligent geometridetektering med avancerade algoritmer ger högsta tillförlitlighet till resultaten.

Focus inspection ger möjlighet att läsa produkttillverkningsinformation ( PMI ) från CAD-filen . Med hjälp av denna information kan geometrier extraheras automatiskt från punktmoln och utvärderas för mot givna toleranser . Detta eliminerar felkällor och tidskrävande inmatning av mått och toleranser . Skapandet av inspektionsprogrammet genom inlärning i kräver inga programmeringskunskaper .

Friformsytor:

​

  • Full scan-mot-CAD jämförelse

  • 2D och 3D snitt

  • Väggtjocklek, kantanalys etc.

  • Anpassningsbara flaggor för tydliga rapporteringar



Geometrier:

  • Automatisk och semi-automatisk geometridetektering

  • 2D geometier: ytpunkter, hål, slottar, plan etc.

  • 3D enkla geometrier: cylindrar, sfärer, etc.

  • 3D advancerade geometrier: T-Studs, diamond pin, granbult, etc.

  • Snittinspektering av flush & gap i sampassning (kaross, dörr, bagagelucka, etc.)

  • Egen definiering av användarspecifika flush & gap mätares data

  • Vikta kanter: skapa virtuella kantpunkter

Interaktiv Rapportering som är lättförståelig och underlättar beslutstagande

Att ta korrekta beslut kräver snabba och tydliga mätresultat. Eftersom Grafiska resultat i 3D är just lättolkade tydliga kan focus Inspection underlätta kommunikationen mellan operatörer, ledning och leverantörer.

​

  • Anpassningsbara Microsoft Excel template baserade rapporter

  • Statistik Process Control (SPC): Q-Stat, QC-Calc, DMIS, txt

  • Dataexport till en mängd olika format för att flexibelt dela resultat till andvändare och applikationer.

  • Gratis Focus Viewer mjukvara för att skapa användar specifika 3D analyser som alla kan titta på.

Automatisk inspektion utan programmeringskunskap

Focus Inspection kan lätt ställas in för att göra en uppriktning, filtrering och meshning samt analys och rapportering automatiskt . Focus är känd för som inspektionsprogrammet som inte kräver några som helst kunskaper i programmering eller kommandohantering . Fokus Inspection innehåller standard automatisering funktioner som stöder non-stop utförande av repetitiva mätningar. Detta tillåter att flera skannade detaljer eller en fullständig inspektionscykel av en serie prover kan mätas automatiskt.

​

  • Automatisering av CMM-baserad inskanning och analys

  • Macro-baserad inspelning av momenten:

  • Ingen förkunskap i programmering krävs

Virtuell sampassning för snabbare beslutsunderlag och snabbare förproduktion processer

Digitala kopior av referensdetaljer kan användas för att bygga en assembly med CAD-modeller eller andra punktmolnsdata. Detta tillvägagångssätt sparar material genom att undvika dyra mallar, fixturer och skrot . Det sparar också tid genom att undvika långa fysiskt krävande monteringar , vilket resulterar i snabbare beslutsfattande och kortare för- produktionsprocesser .

Ett erkänt mätsystem

Det är kritiskt att detaljer innehåller sina toleranser för perfekt montage och sampassning. Focus Inspection stöder det internationellt accepterade standarderna ASME Y14.5 GD&T standard.

​

  • Importera Form&Läge (GD&T data) från nominell CAD

  • Komplett uppsättning av certifierade Form&Läge (GD&T data) funktioner för att verifiera form, riktning och positionstoleranser

  • PTB certifierade algoritmer för geometriberäkningar
