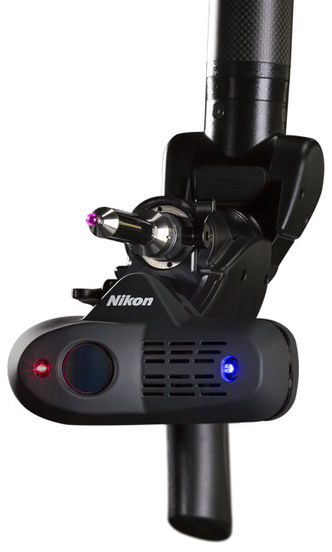

Modelmaker H120

Efter mer än två decennium med produktlinjen ModelMaker, tar Nikon återigen ett enormt kliv  med den nya helt otroliga ModelMaker H120  som återigen flyttar på gränserna om vad som är möjligt i handhållen laserskanning.

​

Med Nikons nya blålaserteknik, extremt höga uppdateringshastighet och optik framtagen av Nikons optikavdelning i Japan har vi fått en skanner som klarar mäta allt till en extremt noggrannhet och upplösning.

​

H120 är kompromisslös och lämnar de mest detaljerade, snabbaste skanningarna som dessutom är noggrannast på marknaden.

​

450.000 punkter i sekunden helt utan interpolering som annars brukar vara standard när man läser om motsvarande punkthastigheter.

​

Fördelar

​

  • DATA MED EXTREMT LÅG BRUSNIVÅ - Nikon lins i kombination med  blålaserteknik

  • UNIK PRECISION  - Scanner noggrannhet på 7 µm

  • KOMPROMISSLÖS PRESTANDA  - Mäter över 450 linjer  per sekund på alla typer av material

  • FÖRBÄTTRAD ANVÄNDARVÄNLIGHET- Laserskannerns synfält Laserprojiceras och underlättar skanning för alla användare.

  • SKANNA DE SVÅRAST MATERIALEN UTAN PROBLEM - Varje Mätpunkt får optimal laserinställning i Real-tid

  • OPTIMIMERAD FÖR ALLA APPLIKATIONER - H120 är framtagen för att användas där du vill använda den, i produktionen eller utomhus.

​

​

Applikationer

​

  • Snabb & noggrann multi-sensor 3D inspektion

  • Part-till-CAD inspektion: Inspektion av förstabit mot CAD modell

  • Inspektion av Geometriska element

  • Gap-and-flush Mätning

  • Reverse engineering:  från lermodell till Klass A CAD ytor.

  • Digitialisering för 3D printining

Ultrasnabb skanning

Genom att kombinera en bildhastighet på 450 Hz, en linjebredd på 120 mm och en upplösning på 35 μm, drar ni fördelarna av hög produktivitet och detaljerade mätningar med en enda sensor. Utan att förlita sig på interpoleringstekniker för att artificiellt öka datatätheten, garanterar ModelMaker H120 snabb datainsamling över ett stort område utan att kompromissa med små detaljer - vilket ger stor flexibilitet i en enda lösning, Även om cykeltiden är kritisk, oavsett vilken typ av delar som mäts.



Dessutom säkerställer den överlägsna noggrannheten hos ModelMaker H120 att den står långt ifrån motsvarande tekniker och ytterligare flyttar på de traditionellt accepterade gränserna för handhållna laserskannrar.

Skanna ytor som tidigare varit omöjliga

Den 4: e generationen av Enhanced Sensor Performance (ESP4) anpassar laserintensiteten för varje punkt i laserlinjen för olika färger och material snabbare än någonsin. Detta gör skannern ännu mer robust för att digitalisera flera materialkombinationer eller blanka ytor utan behov av besvärliga ytbehandlingar och sprayer.

Ökad åtkomlighet

Extremt låg brusnivå i Nikon Modelmaker h120



Genom att kombinera specialutvecklad Nikon-optik och lågbrusig blå laserteknik, ger ModelMaker H120 superupplösa mätningar och kan noggrant avslöja detaljer som skarpa kanter och slitage och repor som andra skannrar helt enkelt inte klarar se.

Specifikationer

Noggrannhet  (1σ) : 7 µm

Linjebredd : 120 mm

Measuring djup 50 mm

Stand-off 80 mm

Min. punktupplösning : 35 µm   (HELT UTAN INTERPOLERING)

Max. frame rate : 450 Hz

Max. punkter per linje: 2,000

Laseranpassningsteknik : ESP 4 (real-tid per punkt)

Uppvärmingstid: 0 sec

Vikt (ca.): 500 g

Laser Klass 2, 450 nm

Field of view indikator: Full FoV

Integrerat Armfäste.

​

1 Typiska värden är i sann Nikonanda minst 30% bättre än publicerade värden.


Nogrannhet på skanning med våra olika mätarmar.

​



MCAx20+                     28 µm

​

MCAx25+                    32 µm

​

MCAx30+                    38 µm

​

MCAx35+                    48 µm

​

MCAx40+                    60 µm

​

MCAx45+                    80 µm

​

MCAx20                      36 µm

​

MCAx25                      40 µm

​

MCAx30                      52 µm

​

MCAx35                      70 µm

​

MCAx40                      70 µm

​

MCAx45                    122 µm

​

​

​
