SHARP
Scantechs nya SmartTrack Sharp.

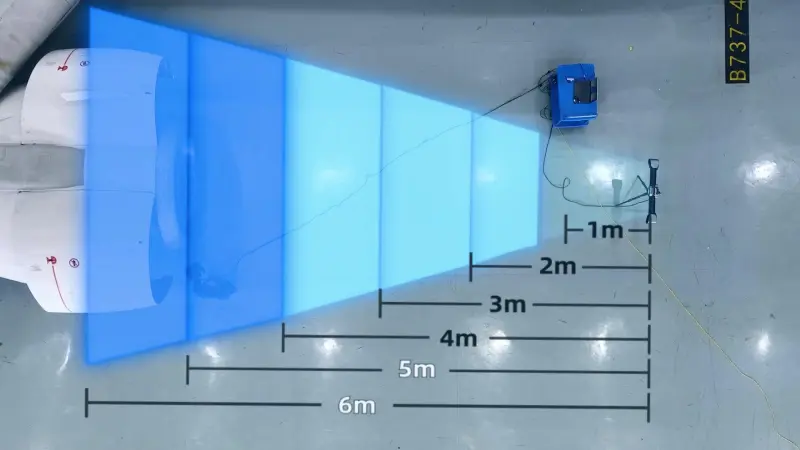

Ett optiskt 3D-mätsystem för mätning av storskaliga delar. Den består av en bärbar 3D-skanner och en optisk i-Tracker. Den erbjuder en trackingdjup på upp till 6 meter och en volymetrisk noggrannhet på upp till 0,049 mm (10,4 m3).

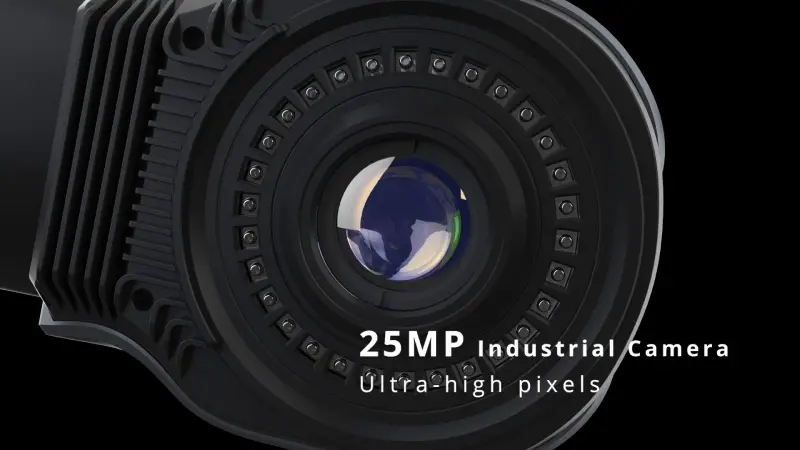

Sharp är utrustad med en helt ny industriell kamera med 25 megapixlar och kan automatiskt fånga skannerns rörelser på ett avstånd så långt som 6 meter.
TrackScan-Sharp är optimal för effektiva och stabila mätningar för att förbättra produktutveckling, kvalitetskontroll och mer.
Den har också en bred mätvolym och en robust kantmätningsalgoritm som gör det möjligt att skanna storskaliga delar i ett enda steg.
Den nyligen utformade i-Tracker har en inbyggd processor för effektiv bildbehandling och databeräkning, vilket kan leverera koordinater i realtid.
Detta innovativa förberäkning sparar datorns beräkningskraft så att den är mer kapabel att bearbeta de skannade data.
Det optimerar data och gör det mer tillförlitligt och stabilt.
TrackScan-Sharp levererar metrologinivå och högprecisionsmätresultat. Tack vare dess stora spårningsvolym kan användare mäta stora delar utan att kompromissa med precisionen.
Skanning alternativ:
Ultra-fast scanning
21 blue laser crosses
Hyperfine scanning
7 blue parallel laser lines
Deep hole scanning
1 extra blue laser line
Noggrannhet(1)
Från 0.025 mm
Skanninghastighet
Upp till 2,600,000 punkter/s
Skanningarea
Upp till 500 mm × 600 mm
Laser class
Class II (eye-safe)
Upplösning
Upp till 0.020 mm

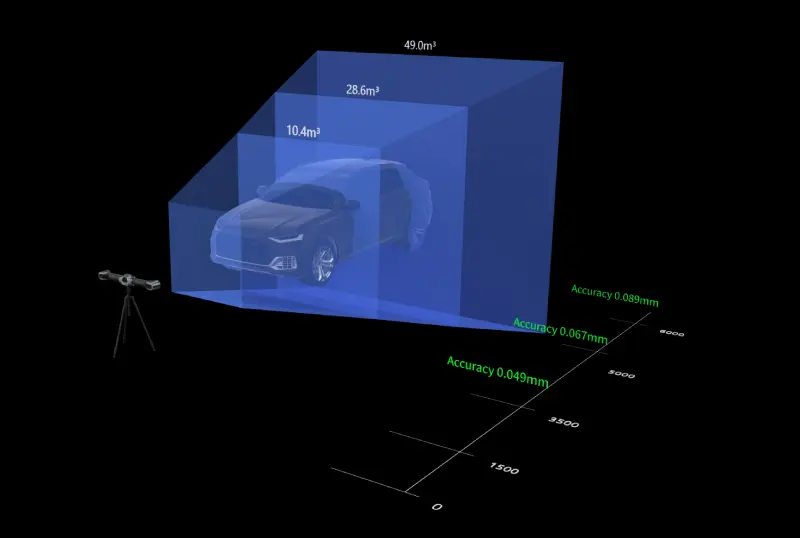

Volume accuracy(2)
10.4 m³
0,049 mm
28.6 m³
0.067 mm
49.0 m³
0.089 mm
Tillsammans med MSCAN-L15 fotogrammetrisystem
0.044 mm + 0.012 mm/m
Stand-off distans
300 mm
Depth of field
400 mm
Output formats
pj3, asc, igs, txt, mk2, umk, stl, ply, obj
Operating temperature range
-10℃ – 40℃
Interface mode
USB 3.0
Dimensioner
203 mm × 80 mm × 44 mm
Vikt
570 g
Patent
CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN111833392A, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN111932465A, CN111694665A, CN306321502S, EP3392831A4
Scantrack SHARP kan kompletteras med en Handprobe för kontaktmätning.
