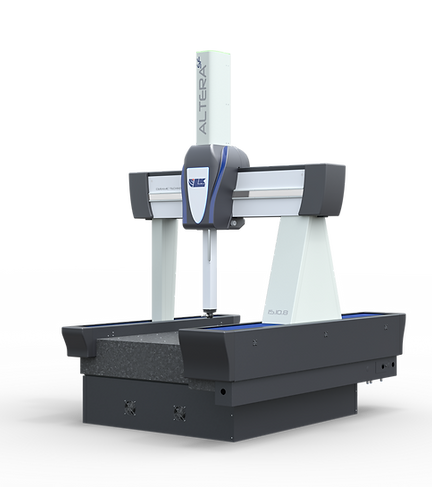

- LK METROLOGY - PORTALMÄTMASKIN
ALTERA
SF
Precisionsmätning där delarna tillverkas. ALTERA SF är utvecklad för verkstadsmiljö med variationer i temperatur, vibrationer och damm, så att kontrollen kan ske nära processen.
8 storlekar
se modellbeteckningarna i produktflyern
PH10MQ / REVO 2
taktil mätning och skanning
Från 1,5 µm
+ L/375 i volymetrisk noggrannhet
Temperatursspann
Anpassad för att mäta noggrannt även i 15-30 graders temperatur.
Precision nära tillverkningen.
ALTERA SF är anpassad för kontroll på verkstadsgolvet. Skyddade styrningar och teknik för temperatur- och vibrationshantering hjälper till att hålla mätningen stabil i en krävande produktionsmiljö.
Skyddade styrningar
Konstruktionen skyddar styrningarna mot föroreningar, oavsiktliga skador och termisk påverkan
Stabilitet i verkstaden
Air Wash motverkar temperaturskillnader under bordet och intelligent vibrationshantering hjälper i miljöer med låga vibrationer.
Status synlig runtom
En 360° statuslampa visar om maskinen kör, står stilla eller kräver åtgärd.
Rätt sensor för varje kontroll.
Punktmätning
För geometriska element, mått och toleranser med exempelvis TP20 eller TP200.
Kontinuerlig mätning
SP25M är ett alternativ med PH10MQ PLUS. REVO 2 kan användas med RSP2 eller RSP3 för 5-axlig skanning.
Välj kombination efter detaljens geometri, ytfinish, toleranser och den takt produktionen kräver.
Laserskanning
Utöka med kompatibel laserskanner för täta punktmoln och ytkontroll.
Från kompaktare portalmaskiner till stora mätvolymer. Beteckningen anger ungefärlig X · Y · Z-volym i hundratals millimeter.
Kompakta modeller
10.10.8 15.10.8
Mellanstora modeller
15.12.10 20.12.10 20.15.12 25.15.12
Större modeller
30.15.15 40.15.15
Prestanda på verkstadsgolvet.
Värdena är seriens angivna startvärden i produktflyern. Den faktiska specifikationen beror på storlek, mätmiljö, prob och konfiguration.
* Från de tillhandahållna LK-produktbladen från 2024. Se fullständiga mätförutsättningar och garantivillkor i originalmaterialet.
Volymetrisk längdmätning 18-22 °C Från 1,5 µm + L/375
Repeterbarhet, R₀ MPL Från 1,5 µm
Angiven maximal hastighet Från 830 mm/s
Acceleration Från 2815 mm/s²
Vibrationsisolering Elektrisk Vibrationsdämpning.
10 års ursprunglig noggrannhet Garanti enligt villkor
