- LK METROLOGY - PORTALMÄTMASKIN
ALTERA
SL
En mätmaskinsfamilj för komponenter med höga precisionskrav. Jämför ALTERA SL med SL HA, välj mätvolym och anpassa sensorerna till din kontroll.
Multisensor
taktil mätning och skanning
1,1 / 0,7 µm
startvärden för volymetrisk noggrannhet*
10 år
garanti på ursprunglig noggrannhet, enligt villkor*
2 utföranden
SL och SL High Accuracy
Två nivåer av precision.
Keramisk konstruktion
Brygga och spindel med keramikteknik bidrar till dimensionsstabilitet över tid.
ALTERA SL har en kortbent kolumn med upphöjd styrning för styvhet och stabilitet. SL HA är utförandet för ännu lägre mätosäkerhet när detaljens toleranser kräver det.
Upphöjd styrning
Konstruktionen ger en stabil mätplattform och stöd för skannande inspektion.
Välj sensorer efter uppgiften
Taktila och skannande alternativ kan anpassas efter geometri, material och mätflöde.
Rätt sensor för varje kontroll.
Punktmätning
För geometriska element, mått och toleranser med exempelvis TP20 eller TP200.
Probeskanning
SP25M eller SP80 ger möjlighet att samla profiler och formdata från större eller komplexa detaljer.
Välj kombination efter detaljens geometri, ytfinish, toleranser och den takt produktionen kräver.
Laserskanning
Utöka med kompatibel laserskanner för täta punktmoln och ytkontroll.
Från kompaktare portalmaskiner till stora mätvolymer. Beteckningen anger ungefärlig X · Y · Z-volym i hundratals millimeter.
Kompaktare modeller
8.7.6 10.7.6 15.7.6

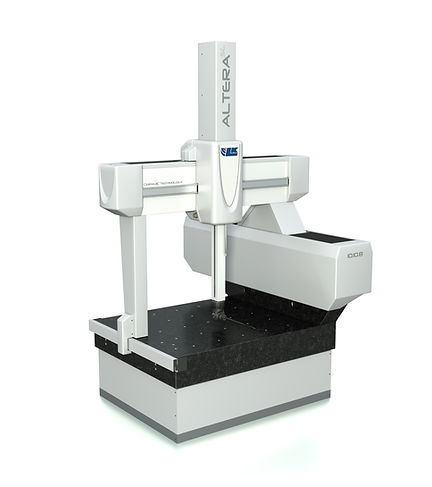

10.10.8 15.10.8 20.10.8 25.10.8
Mellanstora modeller
15.12.10 20.12.10 25.12.10
Större modeller
25.15.10 20.15.15 25.15.15 25.20.15
Jämför prestandan.
Volymetrisk noggrannhet SL · från 1,1 µm + L/400SL
HA · från 0,7 µm + L/600
Repeterbarhet, R₀ MPL SL · från 0,7 µmSL HA · från 0,5 µm
HA har ett lägre angivet startvärde för volymetrisk noggrannhet och repeterbarhet. Prestandan beror på modell och mätförutsättningar.
* Från de tillhandahållna LK-produktbladen från 2024. Se fullständiga mätförutsättningar och garantivillkor i originalmaterialet.
Angiven maximal hastighet Från 310-850 mm/s
Acceleration Från 560-1407 mm/s²
Vibrationsisolering Pneumatisk som standard
10 års ursprunglig noggrannhet Garanti enligt villkor
