- LK METROLOGY - PORTALMÄTMASKIN

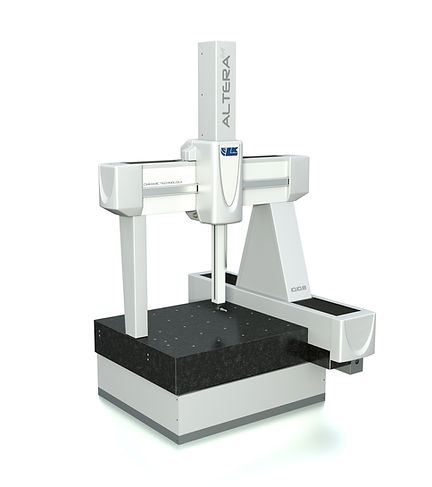

ALTERA
M
En mångsidig mätmaskin för större detaljer och hög genomströmning. Kombinera taktil mätning, skanning och automatiserad kvalitetskontroll i en plattform som anpassas efter din produktion.
Multisensor
taktil mätning och skanning
Från 1,4 µm
+ L/375 i volymetrisk noggrannhet
Från 1,4 µm
garanti på ursprunglig noggrannhet, enligt villkor*
29 storlekar
se modellbeteckningarna i produktflyern
Kapacitet för nästa mätuppgift.
ALTERA M är utvecklad för tillverkare med varierande detaljer, högt mätflöde och behov av automatiserad kontroll. Välj mätvolym, probhuvud och sensorer efter processen.
Multisensor från grunden
Kombinera taktila prober, kontinuerlig skanning och kompatibla laserskannrar beroende på konfiguration.
Stabil rörelse
Keramisk portal och spindel, granitstyrning och luftlager bidrar till konsekventa mätresultat.
Redo för produktion
Skyddade styrningar, vibrationsisolering och möjligheter till automation stödjer kontroll nära tillverkningen.
Rätt sensor för varje kontroll.
Punktmätning
För geometriska element, mått och toleranser med exempelvis TP20 eller TP200.
Probeskanning
SP25M eller SP80 ger möjlighet att samla profiler och formdata från större eller komplexa detaljer.
Välj kombination efter detaljens geometri, ytfinish, toleranser och den takt produktionen kräver.
Laserskanning
Utöka med kompatibel laserskanner för täta punktmoln och ytkontroll.
Från kompaktare portalmaskiner till stora mätvolymer. Beteckningen anger ungefärlig X · Y · Z-volym i hundratals millimeter.
Y/Z - 7.6
8.7.6 10.7.6
Y/Z - 10.8
10.10.8 15.10.8 20.10.8 25.10.8
Y/Z - 12.10
8.7.6 10.7.6 15.7.6 20.7.6
25.7.6
Y/Z - 15.10
20.15.10 25.15.10 30.15.10 35.15.10
Y/Z - 15.12
20.15.12 25.15.12 30.15.12 35.15.12
Y/Z - 15.15
20.15.15 25.15.15 30.15.15 35.15.12 40.15.12
Y/Z - 20.15
25.20.15 30.20.15 35.20.15 40.25.15 50.20.15 60.20.15
Precision med utrymme att växa.
Värdena är seriens angivna startvärden i produktflyern. Den faktiska specifikationen beror på storlek, mätmiljö, prob och konfiguration.
* Från de tillhandahållna LK-produktbladen från 2024. Se fullständiga mätförutsättningar och garantivillkor i originalmaterialet.
Volymetrisk längdmätning 18-22 °C Från 1,4 µm + L/375
Repeterbarhet, R₀ MPL 1,4 µm
Angiven maximal hastighet Från 830 mm/s
Acceleration Från 2510 mm/s²
Vibrationsisolering Passiv som standard
10 års ursprunglig noggrannhet Garanti enligt villkor
