Förstå industriell metrologi: definition, metoder och nytta
- 31 mars
- 6 min läsning
Ett enda mätfel på 0,1 millimeter kan i serieproduktion innebära att tusentals detaljer kasseras innan felet upptäcks. Industriell metrologi handlar om att förhindra exakt det scenariot. Det är vetenskapen om mätning tillämpad direkt i produktionsmiljön, från flygplansmotorer till bilkarosser. Den här guiden förklarar vad industriell metrologi är, vilka tekniker som används, hur kalibrering och spårbarhet fungerar och hur du väljer rätt metod för din produktion. Massproduktion kräver extrem precision och konsekvenserna av att missa det är kostsamma.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Metrologi minskar fel | Noggrann mätteknik bidrar till minskad materialförbrukning och lägre kassation. |
Spårbarhet och kalibrering | All mätutrustning måste kalibreras och spåras till internationella referenser för att säkerställa tillförlitliga resultat. |
Rätt teknik för rätt uppgift | Valet av mätmetod beror på krav på precision, material och industriell integration. |
Serieproduktion kräver extrem precision | Små mätavvikelser kan få stora följder i stora volymer, därför krävs avancerad metrologi. |
Vad är industriell metrologi?
Metrologi är läran om mätning. Den industriella varianten fokuserar på att säkerställa att tillverkade detaljer uppfyller specificerade toleranskrav i verkliga produktionsmiljöer. Det handlar inte om laboratorieexperiment utan om mätningar som direkt styr om en detalj godkänns eller kasseras.
Skillnaden mot vetenskaplig metrologi är tydlig. Vetenskaplig metrologi definierar och underhåller de grundläggande måttenheterna, som meter och kilogram. Industriell metrologi tillämpar dessa standarder i fabriken, på verkstadsgolvet och i kvalitetslaboratoriet. Noggrannhet och repeterbarhet är centrala begrepp: ett mätsystem måste ge samma resultat varje gång under samma förhållanden.
Nyckeltekniker inom industriell metrologi inkluderar dimensionsmätning av längd, bredd och vinklar, koordinatmätmaskiner (CMM), 3D-skanning samt optiska och kontaktfria metoder. Varje teknik har sin plats beroende på detalj, material och toleranskrav.
“Industriell metrologi är inte ett stödsystem för produktion. Det är ryggraden i varje seriös kvalitetsstyrning.”
Ett praktiskt exempel: en underleverantör till fordonsindustrin mäter bromsskivor med CMM för att verifiera att diametern håller sig inom ±0,02 mm. Utan den kontrollen riskerar hela partiet att orsaka säkerhetsproblem hos slutkunden. Med ett modernt SIMSCAN-system kan liknande kontroller göras snabbare och med högre upplösning direkt i produktionsflödet.
De vanligaste mätteknikerna inom industrin
Valet av mätteknik avgör hur snabbt, exakt och kostnadseffektivt du kan kontrollera dina detaljer. Det finns ingen universallösning, men det finns tydliga mönster för vad som fungerar var.
Traditionella kontaktmetoder som skjutmått och mikrometrar är robusta, billiga och enkla att använda. De passar för enkla geometrier och grova toleranskrav. Problemet uppstår när detaljerna är komplexa, ömtåliga eller kräver mätning av hundratals punkter.
Kontaktmetoder kontra non-contact är en klassisk avvägning: laserbaserade och optiska system är bättre för känsliga ytor men kostar mer i inköp och underhåll. Automatiserade CMM-system erbjuder hög repeterbarhet men kräver programmering och fixturering.
Metod | Styrka | Begränsning | Typisk tillämpning |
Skjutmått/mikrometer | Låg kostnad, enkel | Begränsad geometri | Enkla detaljer |

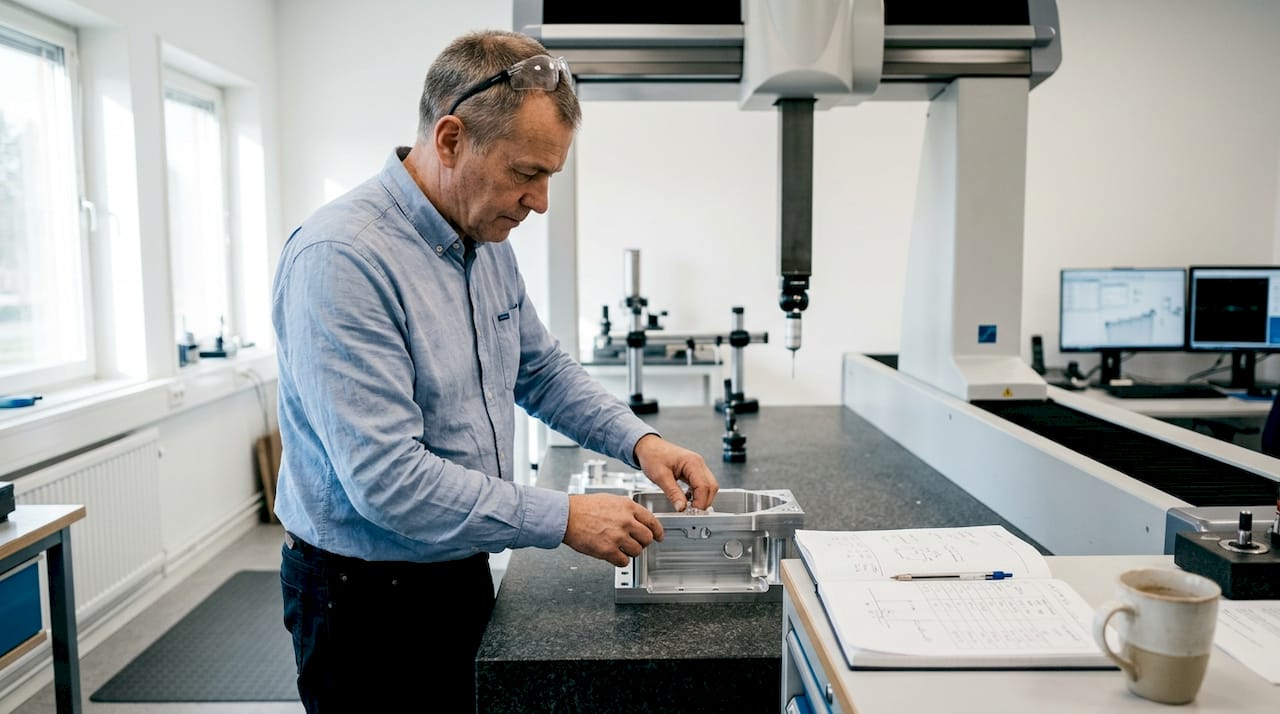

Manuell CMM | Hög noggrannhet | Långsam, operatörsberoende | Prototyper, stickprov |
Automatiserad CMM | Repeterbar, snabb | Hög investeringskostnad | Serieproduktion |
3D-laser/optisk skanning | Heltäckande geometri | Känslig för ytreflexion | Komplexa ytor, formanalys |
Lasertracker | Stor mätvolym | Kräver reflektor | Stora strukturer, flyg |
De viktigaste faktorerna när du väljer teknik:
Toleranskrav: Snäva toleranser kräver CMM eller optisk skanning
Materialets känslighet: Mjuka eller polerade ytor kräver kontaktfria metoder
Produktionstakt: Hög volym kräver automatisering
Detaljens geometri: Komplexa former kräver 3D-skanning
Proffstips: Kombinera metoder. Använd snabb optisk förskanning för att identifiera avvikelser och följ upp med CMM på kritiska mått. TrackScan P42 är ett exempel på ett system som kombinerar portabilitet med hög noggrannhet för just den typen av arbetsflöde. Rätt mätmjukvara binder ihop hela processen och gör analysen hanterbar.
Så säkerställs spårbarhet och kalibrering
Ett mätresultat är bara trovärdigt om det kan kopplas till en känd referens. Det är kärnan i spårbarhet inom metrologi.
Spårbarhet och kalibrering innebär att varje mätning kan härledas till nationella eller internationella standarder via en dokumenterad kedja av kalibreringar. I Sverige ansvarar Swedac för den nationella mätstandarden. Utan spårbarhet kan du inte jämföra mätresultat mellan olika fabriker, leverantörer eller länder.
Kalibrering i praktiken följer en tydlig process:
Identifiera utrustning som kräver kalibrering och dess noggrannhetsklass
Välj kalibreringsintervall baserat på användningsfrekvens och kritikalitet
Utför kalibrering mot spårbart referensnormal, internt eller via ackrediterat laboratorium
Dokumentera resultaten med mätosäkerhet och godkännandekriterier
Märk utrustningen med nästa kalibreringstidpunkt
Hantera avvikelser om utrustningen inte klarar kalibreringen
Utrustningstyp | Typiskt kalibreringsintervall | Ansvarig |
Skjutmått/mikrometer | 6 till 12 månader | Intern eller extern |
CMM | 12 månader | Ackrediterat laboratorium |
Lasertracker | 12 månader | Tillverkarens service |
Fixturkit | Vid behov eller skada | Intern |
En strukturerad kalibreringshantering gör det möjligt att hålla koll på hela utrustningsparken, planera underhåll och generera dokumentation för revisioner och kundkrav.
Effekter av noggrann mätning i serieproduktion
När metrologi tillämpas konsekvent i serieproduktion syns resultaten snabbt i nyckeltal. Det handlar inte bara om att undvika kassationer utan om att optimera hela produktionsflödet.
Noggranna mätningar leder till minskad materialförbrukning, kortare ledtider och ökad effektivitet. I massproduktion med nolltolerans för fel är detta inte en fördel utan ett krav.
Konkreta effekter du kan räkna med:
Färre kassationer: Tidiga mätningar i processen fångar avvikelser innan de förstärks
Kortare ledtider: Automatiserade mätningar eliminerar väntetid för manuell kontroll
Lägre materialkostnad: Rätt mått från start minskar omarbetning och spill
Starkare leverantörsbedömningar: Dokumenterade mätdata stödjer kvalitetskrav mot underleverantörer
Bättre processstyrning: Trendanalys av mätdata identifierar slitage i maskiner innan de orsakar fel
“Mätdata är inte bara ett kvitto på att detaljen är rätt. Det är ett verktyg för att förstå och förbättra hela produktionsprocessen.”
För tillverkare som vill ta nästa steg finns möjligheten att modernisera mätsystem utan att byta ut hela produktionslinjen. Retrofit-lösningar kan ge moderna mätfunktioner till befintlig utrustning till en bråkdel av kostnaden för nyinvestering.
Hur du väljer rätt mätteknik för din produktion
Valet av mätteknik är ett strategiskt beslut, inte bara ett tekniskt. Fel val kostar tid, pengar och trovärdighet.
Börja med att ställa rätt frågor:
Vilken precision krävs? Definiera toleranskraven för dina kritiska mått innan du tittar på utrustning
Vilket material och vilken geometri? Komplexa former och känsliga material styr metodvalet
Vilken produktionstakt? Hög volym kräver automatisering och snabba mätcykler
Hur integreras mätningen i flödet? Inline, near-line eller offline påverkar val av system
Vilka framtida krav finns? Välj system som kan skalas upp eller anpassas
Nyckeltekniker inom industriell metrologi som CMM, 3D-skanning och optiska metoder har alla sin plats, men kombinationen av teknik och mjukvara avgör det verkliga resultatet.
Proffstips: Involvera både produktionstekniker och kvalitetsansvariga i urvalsprocessen. Produktionen vet var flaskhalsarna finns. Kvalitet vet vilka toleranser som är kritiska. Tillsammans fattar de ett bättre beslut än var och en för sig. En CAMIO8-lösning kan till exempel integrera mätplanering, körning och rapportering i ett och samma system, vilket minskar behovet av manuell hantering och ökar spårbarheten.
Tänk också på total ägandekostnad. En billigare mätutrustning med höga servicekostnader och låg repeterbarhet är sällan ett bra köp i längden. Räkna på kalibreringskostnader, utbildning, integration och förväntad livslängd.
Ta nästa steg inom metrologi med LK Scandinavia
När du har en tydlig bild av dina mätbehov är nästa steg att hitta rätt lösning för din specifika produktion. LK Scandinavia arbetar dagligen med ingenjörer och kvalitetsansvariga inom flyg, fordon och verkstadsindustri för att matcha rätt teknik mot rätt applikation.
Vill du uppgradera mätutrustning utan att investera i helt nya system? Eller behöver du en portabel lösning för stora mätvolymer? SIMSCAN 3D-skanning är ett exempel på teknik som kombinerar flexibilitet med industriell noggrannhet. Oavsett om du är i planeringsfasen eller redan har identifierat ett specifikt behov kan LK Scandinavia ge teknisk rådgivning, demonstration och support för att säkerställa att din investering ger rätt resultat från dag ett.
Vanliga frågor om industriell metrologi
Vad innebär begreppet spårbarhet inom industriell metrologi?
Spårbarhet betyder att alla mätningar kan härledas till nationella eller internationella referensstandarder genom dokumenterad kalibrering. Swedac definierar detta som en grundläggande förutsättning för att mätresultat ska vara jämförbara och tillförlitliga.
Vilka är de största skillnaderna mellan kontakt- och non-contact mätmetoder?
Kontaktmetoder kräver fysisk beröring av detaljen och passar robusta material med enklare geometrier. Non-contact metoder som laser och optisk skanning lämpar sig för ömtåliga ytor och komplexa former men innebär generellt högre investeringskostnad.
Hur ofta bör kalibrering av mätutrustning utföras?
Kalibreringsintervall beror på användningsgrad, utrustningstyp och noggrannhetskrav. Kalibrering rekommenderas vanligtvis årligen för de flesta industriella mätinstrument, men kritisk utrustning i hög produktion kan kräva tätare intervall.
Hur bidrar exakt mätteknik till högre kvalitet i massproduktion?
Noggranna mätningar säkerställer att produkterna håller mått inom snäva toleranser och minskar kassationer. Extrem precision i massproduktion är direkt kopplad till minskad materialförbrukning och kortare ledtider.
