Vad är mätprogramvara för industriell metrologi?
- för 7 dagar sedan
- 6 min läsning
Kort sagt:
Mätprogramvara samlar in, analyserar och visualiserar mätdata för att säkerställa produktkvalitet mot CAD-modeller. Den automatiserar inspektion, minskar fel och förbättrar spårbarheten i tillverkningsprocessen. Valet bör baseras på kompatibilitet, certifieringar och användarutbildning för att maximera effektiviteten.

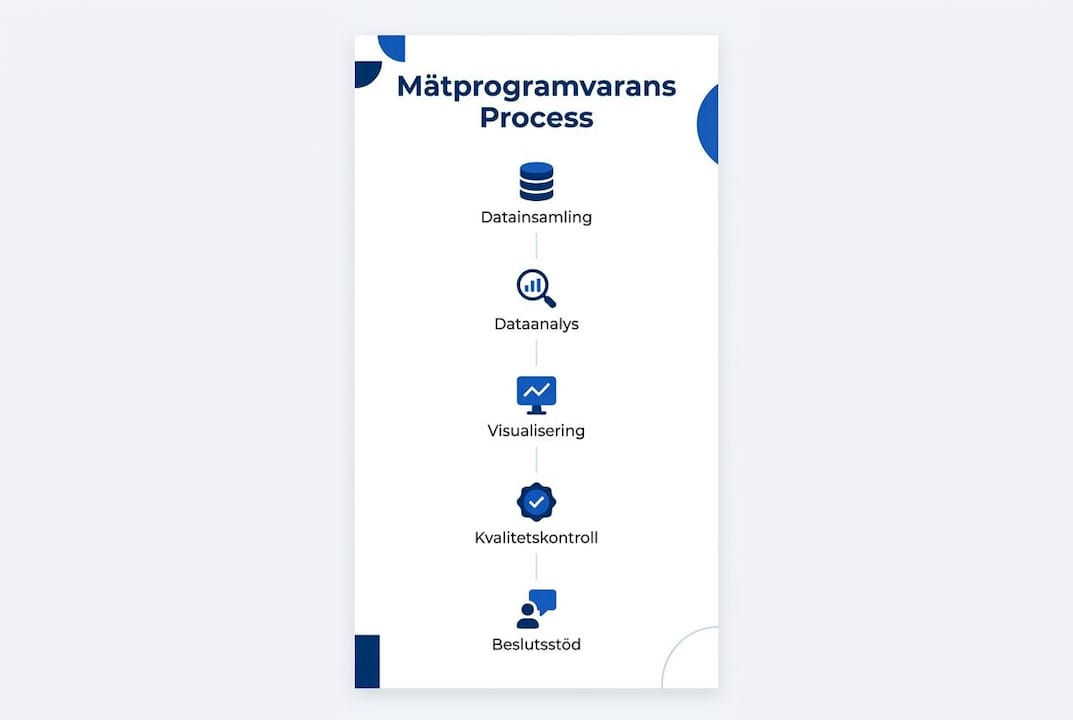

Mätprogramvara är en mjukvarulösning för industriell metrologi som samlar in, analyserar och visualiserar mätdata för att kontrollera dimensioner, toleranser och geometrisk noggrannhet mot CAD-modeller. Inom tillverkning och verkstadsindustri är detta den tekniska grunden för kvalitetskontroll och produktionssäkring. Programvaran hanterar allt från punktmoln genererade av 3D-skannrar till GD&T-analyser kopplade direkt till konstruktionsunderlag. Utan ett strukturerat mjukvarulager förblir rådata från mätinstrument oanvändbar i praktiken. Lksab arbetar dagligen med dessa lösningar som generalagent för märken som Nikon Metrology, LK Metrology och API metrology i Sverige.
Vad är mätprogramvara och hur fungerar den tekniskt?
Mätprogramvara tar emot rådata från instrument som 3D-skannrar, koordinatmätmaskiner och lasertracker, och omvandlar dessa till tolkningsbara resultat. Kärnan i processen är bearbetning av punktmoln, det vill säga täta samlingar av koordinatpunkter som representerar en fysisk ytas geometri. Programvaran jämför sedan dessa punktmoln mot en referens, vanligtvis en CAD-modell, och identifierar avvikelser med hög noggrannhet.
Moderna system som PolyWorks Inspector hanterar stora mängder skanningsdata och identifierar tillverkningsavvikelser snabbt. Det innebär att en ingenjör kan se exakt var en detalj avviker från toleransen utan att manuellt mäta punkt för punkt. Visualiseringen sker ofta som en färgkarta över ytan, där rött markerar övermått och blått undermått.
Programvaran stödjer också automatiserade inspektionssekvenser. Du definierar mätpunkter och toleranskrav en gång, och systemet kör sedan samma inspektion upprepade gånger utan manuell inmatning. Det minskar operatörsberoende och ökar reproducerbarheten.
Vanliga datatyper och instrument som integreras:
Punktmoln från strukturljusskannrar och laserskannrar

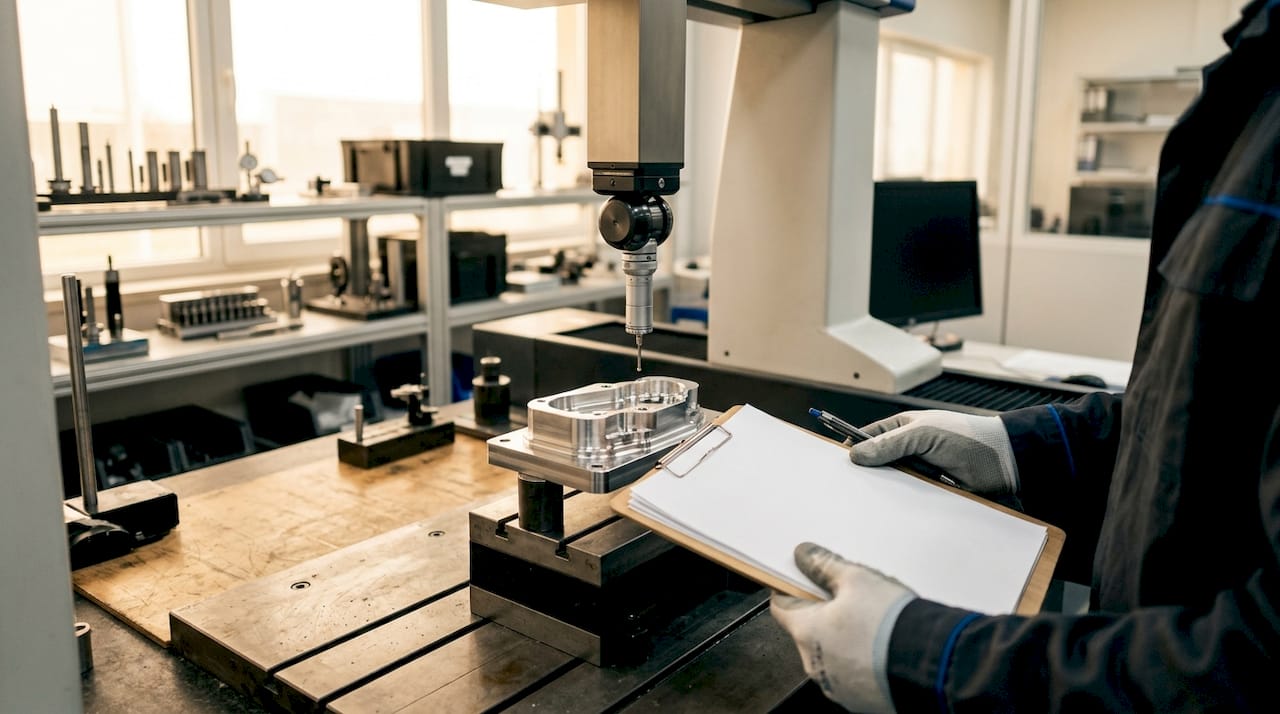

Koordinatdata från taktila koordinatmätmaskiner (KMM)
Spårningsdata från lasertracker vid storskalig mätning

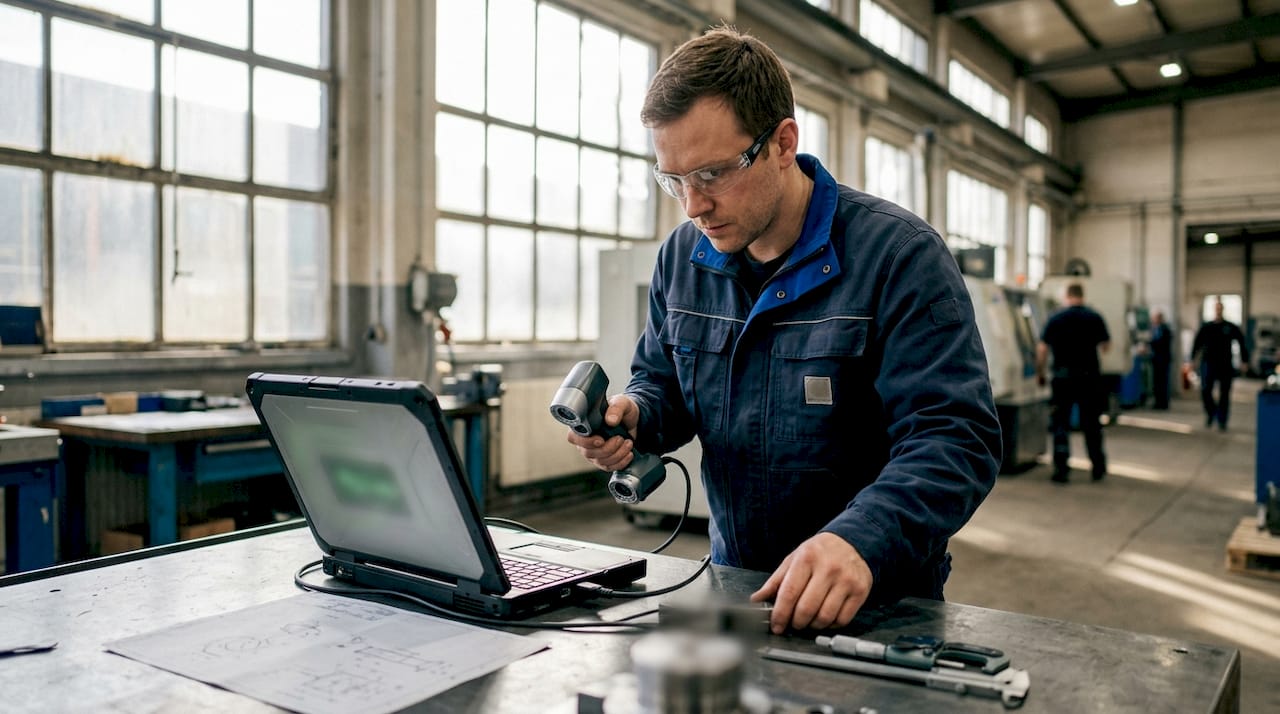

Skanningsdata från handhållna skanningsarmar
Proffstips: Kontrollera alltid att programvaran stödjer ditt instruments inbyggda filformat innan du investerar. Konvertering mellan format introducerar ofta fel och fördröjer arbetsflödet.
Vilka fördelar ger mätprogramvara i produktion och kvalitetskontroll?
Automatisering är den tydligaste fördelen. Mätprogramvara ersätter manuella kontrollmoment med strukturerade, repeterbara processer som minskar driftskostnader och mänskliga fel. En operatör som tidigare spenderade timmar på att dokumentera mätresultat för hand kan nu generera en komplett inspektionsrapport på minuter.
Spårbarhet är en annan central vinst. Digitala mätprotokoll kopplar mätdata till order, artikel, maskin, operatör och batch, vilket gör informationen sökbar lång tid efter att produktionen är avslutad. Det är avgörande vid reklamationshantering och revisioner.
Moderna 3D-skanningssystem når skanningshastigheter över 7,6 miljoner punkter per sekund med en noggrannhet på 0,02 mm. Det betyder att en komplex detalj som tidigare krävde flera timmars manuell mätning nu kan inspekteras fullständigt på några minuter.
Fördelar i prioritetsordning för produktionsmiljöer:
Automatiserad inspektion minskar cykeltid per detalj
Digitala protokoll ger omedelbar spårbarhet till batch och maskin
En gemensam plattform för flera instrument minskar utbildningskostnader
Avvikelsedetektering i realtid möjliggör snabba korrigerande åtgärder
Standardiserade rapporter förenklar kommunikation med kunder och revisorer
Lksab ser i sin verksamhet att kunder som samlar alla instrument under en gemensam mjukvaruplattform minskar antalet isolerade lösningar och stärker mätteknikernas kompetens. En enhetlig plattform gör att samma operatör kan hantera skanner, KMM och lasertracker utan att byta system.
Vilka typer av mätprogramvara finns och vad används de till?
Mätprogramvara delas in i kategorier utifrån tillämpning och mätprincip. Den vanligaste kategorin inom tillverkning är 3D-metrologisk programvara för geometri och toleransanalys, men marknaden rymmer också specialiserade system för arbetsmiljöfaktorer som buller och vibrationer.
Certifiering av programvaran spelar en avgörande roll för tillförlitligheten. SHINING3D Inspect är ett exempel på PTB-certifierad programvara med avancerade GD&T-verktyg och tydliga inspektionsrapporter. PTB är det tyska nationella metrologiinstitutet, och en certifiering därifrån bekräftar att programvaran uppfyller kraven för precision i industriell inspektion.
Specialiserade system för buller och vibrationsmätning, som SvanPC++, erbjuder realtidsövervakning och automatiserad rapportering i Excel och Word. Dessa system integreras via öppna API:er för att skicka livedata till interna system eller publika skärmar i produktionsmiljön. Det är en annan typ av mätprogramvara, men principen är densamma: rådata omvandlas till strukturerad, tolkningsbar information.
Kategori | Tillämpning | Typiska instrument |
3D-metrologisk programvara | Geometri, tolerans, GD&T | 3D-skannrar, KMM, lasertracker |
Inspektionsprogramvara | Ytjämförelse mot CAD | Strukturljusskannrar, skanningsarmar |
Buller och vibrationsprogramvara | Arbetsmiljö, maskinövervakning | Mikrofoner, accelerometrar |
Integrerad produktionsövervakning | Realtidsdata till SCADA och MES | Alla instrumenttyper via API |
Digitala mätprotokoll integrerade med produktionssystem som SCADA och MES möjliggör datadriven automatisering och snabbare reaktion på kvalitetsavvikelser. Systemet kan automatiskt kräva omkontroll eller stoppa produktionen vid avvikande värden. Det är ett konkret exempel på hur mätprogramvara går från passiv dokumentation till aktiv processtyrning.
Hur väljer du rätt mätprogramvara för ditt företag?
Kompatibilitet med befintliga CAD-system och mätinstrument är det första kriteriet att bedöma. En programvara som inte kan läsa dina instruments inbyggda format, eller som saknar stöd för de CAD-format du arbetar med, skapar merarbete och felkällor. Kompatibilitet med CAD och integration med flera instrumenttyper är avgörande för att undvika dyra isolerade lösningar.
Utbildning är en faktor som underskattas. Även avancerad programvara kräver rätt implementering och operatörsutbildning för att nå full potential. En organisation som investerar i programvara utan att utbilda sina operatörer får sällan ut mer än en bråkdel av kapaciteten. Planera utbildningsinsatsen som en del av investeringen, inte som ett tillägg.
Faktorer att gå igenom vid val av mätprogramvara:
Stöd för dina befintliga instruments filformat och kommunikationsprotokoll
Möjlighet att integrera med CAD-verktyg som CATIA, SolidWorks eller Siemens NX
Certifieringar från erkända institut som PTB eller NIST
Skalbarhet för fler instrument och användare utan licensbegränsningar
Tillgång till teknisk support och regelbundna programuppdateringar
Proffstips: Begär alltid en provperiod med dina egna mätdata innan du beslutar. Generiska demonstrationer visar programvaran under idealförhållanden. Dina verkliga data avslöjar hur systemet presterar i din specifika miljö.
En enhetlig plattform som stödjer flera instrumenttyper minskar siloeffekter och förbättrar arbetsflödet. Det betyder att mättekniker inte behöver byta programvara beroende på vilket instrument de använder, vilket sparar tid och minskar risken för fel vid dataöverföring. Lksab rekommenderar alltid att industriella mätutmaningar utvärderas samlat, inte instrument för instrument.
Viktiga insikter
Mätprogramvara är den tekniska länken mellan rådata från mätinstrument och de beslut som styr produktionskvalitet, och utan korrekt integration, certifiering och utbildning når systemet aldrig sin fulla potential.
Punkt | Detaljer |
Definition och funktion | Mätprogramvara samlar in, analyserar och visualiserar mätdata för tolerans och geometrikontroll mot CAD-modeller. |
Automatisering och spårbarhet | Digitala protokoll kopplar mätdata till order, maskin och batch för långvarig och sökbar dokumentation. |
Certifiering är avgörande | Programvara certifierad av institut som PTB garanterar att mätresultaten uppfyller industriella precisionskrav. |
Integration minskar kostnader | En gemensam plattform för flera instrument undviker isolerade lösningar och stärker operatörernas kompetens. |
Utbildning är en investering | Rätt operatörsutbildning är en förutsättning för att programvaran ska ge full effekt i produktionsmiljön. |
Mätprogramvarans roll i framtidens industri
Jag har arbetat med mätteknik länge nog för att se ett tydligt mönster: de tillverkare som behandlar mätprogramvara som ett stödverktyg tappar konkurrenskraft mot dem som behandlar den som en strategisk datakälla. Det är en avgörande skillnad i hur man tänker kring kvalitet.
Det som verkligen förändrar produktionsmiljöer är inte skanningshastigheten eller noggrannheten i sig. Det är kopplingen mellan mätdata och produktionsbeslut. När ett digitalt mätprotokoll automatiskt triggar en omkontroll eller stoppar en maskin vid avvikelse, har mätprogramvaran gått från passiv dokumentation till aktiv processtyrning. Det är dit industrin rör sig.
Utmaningen jag ser oftast är inte teknisk. Det är organisatorisk. Företag köper avancerad programvara och installerar den, men missar att bygga upp kompetensen hos operatörerna. Resultatet är att man använder ett kraftfullt system på en bråkdel av dess kapacitet. Det är ett slöseri som är lätt att undvika med rätt prioritering från start.
Min bedömning är att metrologi och precision i industrin framöver kommer att kräva att mätprogramvara integreras djupare med MES och SCADA-system. De företag som bygger den infrastrukturen nu skapar ett försprång som är svårt att ta igen senare. Börja med att kartlägga var dina mätdata faktiskt används i dag, och identifiera var de borde användas men inte gör det.
— Markus
Lksab erbjuder lösningar för 3D-inspektion och mätprogramvara
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology och API metrology, och kombinerar hårdvara med programvarustöd för hela mätkedjan. Oavsett om du arbetar med avancerad 3D-skanning i serieproduktion eller med storskalig mätning via lasertracker, finns kompetensen och utrustningen samlad på ett ställe.
Lksab erbjuder också utbildning, kalibrering och teknisk support för att säkerställa att din programvara och dina instrument presterar som de ska i din specifika produktionsmiljö. Kontakta Lksab för en genomgång av vilka lösningar som passar din verksamhet bäst.
Vanliga frågor
Vad gör mätprogramvara i en produktionsmiljö?
Mätprogramvara samlar in data från mätinstrument, jämför resultaten mot CAD-modeller och genererar inspektionsrapporter med avvikelseanalys. Den automatiserar kontrollmoment och skapar spårbara digitala protokoll kopplade till order och batch.
Vad skiljer certifierad mätprogramvara från okänd?
Certifiering från institut som PTB bekräftar att programvaran uppfyller definierade krav på precision och geometrisk noggrannhet. Okänd programvara saknar denna oberoende verifiering, vilket ökar risken för felaktiga mätresultat i kritiska tillämpningar.
Hur integreras mätprogramvara med produktionssystem?
Modern mätprogramvara integreras med SCADA och MES via öppna API:er och kan automatiskt trigga åtgärder som omkontroll eller produktionsstopp vid avvikande mätvärden. Det gör mätdata till en aktiv del av produktionsstyrningen.
Vad bör du tänka på vid val av mätprogramvara för företag?
Prioritera kompatibilitet med dina befintliga instruments filformat och dina CAD-verktyg. Kontrollera också att leverantören erbjuder utbildning och teknisk support, eftersom operatörskompetens är avgörande för att nå full effekt av systemet.
Kan en programvara hantera flera typer av mätinstrument?
En enhetlig mätprogramvaruplattform kan hantera data från 3D-skannrar, koordinatmätmaskiner och lasertracker i samma system. Det minskar behovet av separata lösningar och stärker operatörernas kompetens genom ett gemensamt gränssnitt.
