Avancerad mätning: Definition, tillämpning och kvalitet
- 13 maj
- 8 min läsning
TL;DR:
Avancerad mätning innebär användning av strukturerade metoder, spårbar data och analyserad osäkerhet för bättre kvalitetsbeslut. Det kräver inte bara sofistikerad utrustning, utan också att organisationen är redo att använda mätdatan systematiskt för processförbättringar.
Avancerad mätning missförstås ofta som ett begrepp för dyra maskiner och imponerande teknik. Men definition avancerad mätning handlar om något mer fundamentalt: strukturerade metoder, spårbar data och analyserad osäkerhet som grund för verkliga kvalitetsbeslut. Utan dessa tre element är det bara mätning, oavsett hur sofistikerad utrustningen ser ut. Den här artikeln ger dig en klar förklaring av vad avancerad mätning faktiskt innebär, vilka principer som bär upp den, och hur du tillämpar det i din produktion för att fatta bättre beslut.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Mer än teknik | Avancerad mätning identifieras inte bara av instrument, utan av strukturerade arbetssätt med spårbarhet och osäkerhetskontroll. |
MSA och spårbarhet centralt | För att lita på mätdata krävs analys av mätsystemet och tydlig spårbarhet från mätvärde till referens. |
Automatiserade metoder kräver förståelse | Teknik som 3D-skanning blir avancerad först med rätt analys och beslutstöd – annars risk för feltolkning. |
Certifiering säkrar kvalitet | Formell certifiering och standarder är avgörande när mätdata ligger till grund för externa krav eller internationell jämförelse. |
Vad innebär avancerad mätning i industrin?
Begreppet används flitigt men definieras sällan. Det skapar förvirring när inköpsavdelningar, kvalitetschefer och produktionsledare pratar förbi varandra. Låt oss reda ut det en gång för alla.
Avancerad mätning i industrin syftar typiskt på metoder och mätsystem som går bortom grundläggande kontroll. Det handlar inte bara om att mäta ett mått och jämföra med tolerans. Det handlar om att förstå hur mätningen genomförs, hur tillförlitlig den är, och vad resultaten faktiskt säger om processen.
Tre egenskaper definierar avancerad mätning:
Spårbarhet: Mätresultaten kan kopplas tillbaka till nationella eller internationella mätstandarder via en obruten kedja av kalibreringar.
Osäkerhetsanalys: Du vet inte bara vad mätningen visar, utan också hur stort felet kan vara och varför.
Datastruktur: Mätdata samlas in, lagras och analyseras systematiskt, inte bara antecknas och glöms.

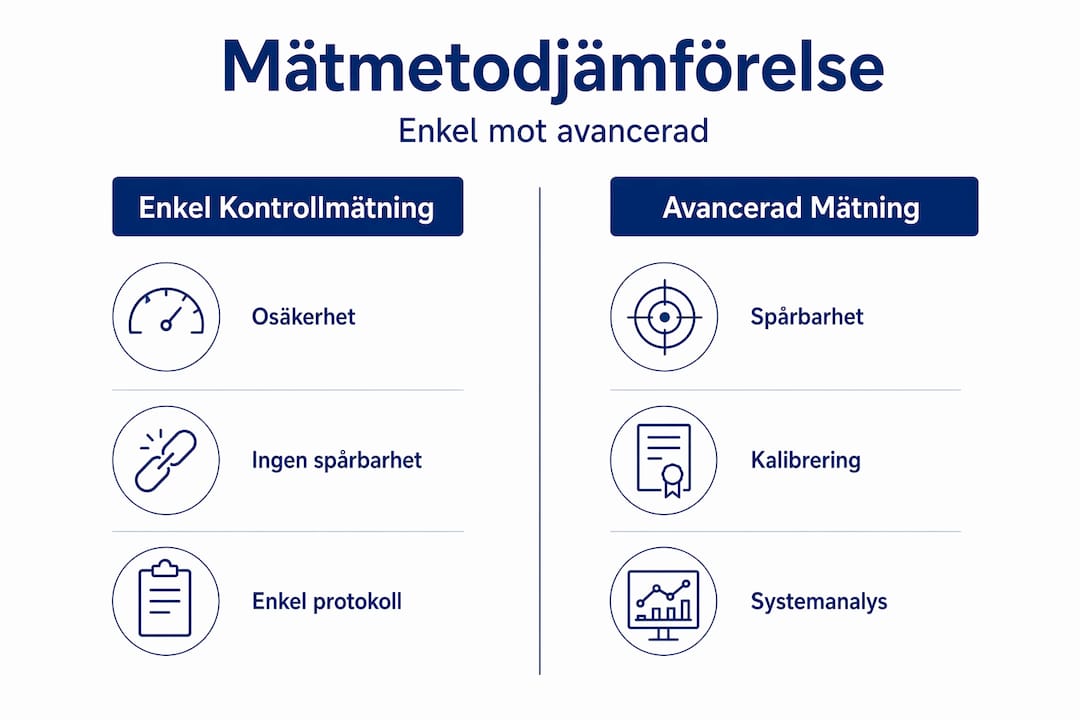

Skillnaden mot enkel kontrollmätning är tydlig. En operatör som mäter en axeldiameter med ett skjutmått och noterar “OK” gör en kontrollmätning. En ingenjör som mäter samma axel med ett kalibrerat koordinatmätinstrument, beräknar mätosäkerheten och kopplar resultaten till processdata gör avancerad mätning.
Egenskap | Enkel kontrollmätning | Avancerad mätning |
Spårbarhet | Saknas ofta | Dokumenterad och verifierbar |
Osäkerhetsanalys | Görs inte | Beräknad och redovisad |
Datahantering | Manuell notering | Strukturerad och analysbar |
Syfte | Godkänn/underkänn | Processförståelse och förbättring |
Krav på utrustning | Grundläggande instrument | Kalibrerade system med dokumentation |
Avancerad mätning krävs när toleranskraven är snäva, när komponenter ska monteras i komplexa sammansättningar, eller när produktionsdata ska ligga till grund för förbättringsarbete. Flyg, fordon och medicinsk teknik är branscher där fel mätning kan kosta mer än en reklamation. Det kan kosta liv.
Vår guide om kvalitetskontroll ger dig en praktisk genomgång av hur mätteknik och precision hänger ihop i ett fungerande kvalitetssystem.
Proffstips: Innan du investerar i ny mätutrustning, fråga dig om du har strukturen på plats för att använda data analytiskt. Utrustning utan process är bara ett dyrt instrument.
Se även vår genomgång av mätinstrument inom industrin för konkreta exempel på hur val av instrument påverkar mätresultatets användbarhet.
Metrologisk styrning: Spårbarhet, kalibrering och mätosäkerhet
Med definitionen på plats kan vi gå djupare in på vad som gör mätningen tillförlitlig i praktiken. Det handlar om metrologisk styrning, ett begrepp som samlar tre principer som är omöjliga att separera.
Kalibrering, spårbarhet och mätosäkerhet hänger tätt ihop i all avancerad mätning. Swedac, Sveriges ackrediteringsorgan, är tydliga med att dessa tre element utgör grunden för att mätresultat ska kunna jämföras och användas internationellt. Utan dem är ett mätresultat i princip ett lokalt påstående utan bevisvärde.
Vad innebär de i praktiken?
Kalibrering är processen där ett instruments visning jämförs mot en känd referens. Resultatet är inte ett godkännande, utan en korrektion eller ett utlåtande om avvikelse.
Spårbarhet innebär att den referens du kalibrerar mot i sin tur är kalibrerad mot en ännu mer grundläggande referens, hela vägen upp till SI-enheter. Kedjan ska vara obruten och dokumenterad.
Mätosäkerhet är det numeriska uttrycket för hur stor spridningen i ett mätresultat kan förväntas vara. Det är inte ett fel, det är en ärlig beskrivning av mätningens begränsningar.
Princip | Vad det innebär | Varför det spelar roll |
Kalibrering | Jämförelse mot referens | Säkerställer att instrumentet mäter rätt |
Spårbarhet | Obruten kedja till SI-enheter | Möjliggör internationell jämförbarhet |
Mätosäkerhet | Kvantifierat fel | Ger beslutsunderlag med känd tillförlitlighet |
Ett konkret exempel: Du tillverkar precisionskomponenter med en tolerans på ±5 mikrometer. Om din mätosäkerhet är ±4 mikrometer vet du att mätningen knappt klarar att skilja godkänd från underkänd del. Det är kritisk information som påverkar hur du tolkar mätresultaten och vilka beslut du fattar. Utan osäkerhetsanalysen vet du inte att du befinner dig i den situationen.
“Metrologisk spårbarhet är egenskapen hos ett mätresultat varigenom resultatet kan relateras till en referens genom en dokumenterad obruten kedja av kalibreringar, var och en bidragande till mätosäkerheten.” Swedac, policy om metrologisk spårbarhet
Läs Swedacs policy om spårbarhet för den fullständiga definitionen och dess konsekvenser för ackrediterad verksamhet.
Vår artikel om industristandard för mätteknik fördjupar sig i vilka standarder som gäller och hur du säkerställer att din mätprocess uppfyller dem.
Mätsystemanalys (MSA): Att särskilja processvariation från systemets fel
Efter att ha identifierat grundstenarna för tillförlitlig mätning går vi nu konkret till det viktigaste analysverktyget. MSA, mätsystemanalys, är det som tydligast skiljer avancerad mätning från enklare metoder.
MSA används för att förstå hur stor del av den uppmätta variationen som faktiskt speglar produktvariationen, och hur stor del som beror på mätsystemet självt. Det är en fråga som de flesta tillverkare aldrig ställer, men som förändrar hur du tolkar all din mätdata.
MSA identifierar fel från fyra källor:
Instrument: Kalibrering, upplösning och linjäritet hos mätverktyget.
Metod: Hur mätningen genomförs, fixturering, referenspunkter, mätsekvens.
Människa: Operatörens teknik, erfarenhet och konsekvens. Kallas ofta reproducerbarhet.
Miljö: Temperatur, vibrationer, luftfuktighet och andra faktorer som påverkar mätresultatet.
Det viktigaste nyckeltalet i en MSA är Gage R&R (repeatability and reproducibility). Det visar hur stor andel av den totala variationen som kommer från mätsystemet. Tumregeln är att under 10 procent är acceptabelt, 10 till 30 procent kräver bedömning, och över 30 procent innebär att mätsystemet är oanvändbart för processövervakning.
Konsekvensen av att förlita sig på ett mätsystem utan MSA är allvarlig. Du kan fatta beslut om att justera en process som faktiskt är stabil, eller godkänna delar som är utanför tolerans, enbart för att mätosäkerheten är okänd och stor. Det är ett problem som inte syns förrän det kostar pengar.
Proffstips: Genomför MSA innan du introducerar ett nytt mätinstrument i produktionen, inte efter. Det tar några timmar men sparar dig från månader av felaktiga kvalitetsbeslut.
Vår guide om kvalitetskontroll och precision beskriver hur du bygger upp en mätprocess som håller för MSA-krav. Se även vår artikel om mätteknik för produktionskontroll för tillämpade exempel från verkstadsgolvet.
Moderna och automatiserade mätmetoder: 3D-skanning och inline-mätning
När MSA och grunderna är på plats är det naturligt att vända fokus mot de moderna teknikerna. Det är här avancerad mätning i industrin tar ett språng från mätrum till produktion.
3D-skanning och optisk inline-mätning är nära kopplade till avancerad mätning i verkstads- och tillverkningsmiljö. Men tekniken i sig är inte det avancerade. Det avancerade är hur data används.
Skillnaden mellan traditionell och modern inline-mätning är stor:
Egenskap | Traditionell mätning | Inline-mätning med 3D-skanning |
Tidpunkt | Efter produktion | Under eller direkt efter varje steg |
Datamängd | Enstaka punkter | Miljontals punkter per skanning |
Återkoppling | Fördröjd, manuell | Realtid eller nära realtid |
Åtgärd | Kassation eller omarbetning | Processjustering innan felet uppstår |
CAD-jämförelse | Sällan möjlig | Standardfunktion |
Hur integreras det i praktiken? En typisk implementering ser ut så här:
Kalibrering och referenssättning: Mätsystemet kalibreras mot spårbara referenser och koordinatsystemet etableras mot CAD-modellen.
Automatiserad datainsamling: En 3D-skanner eller optiskt system samlar in geometridata direkt i produktionslinjen.
Realtidsanalys: Mjukvaran jämför uppmätt geometri mot CAD-toleranser och flaggar avvikelser omedelbart.
Processåterkoppling: Avvikelserna kopplas till specifika maskiner eller parametrar och triggar justeringar.
Trendanalys: Data aggregeras över tid för att identifiera driftvariationer innan de leder till fel.
Värdet uppstår inte när du skannar. Det uppstår när du analyserar och agerar. En 3D-skanner som producerar punktmoln som ingen tittar på är inte avancerad mätning, det är avancerad datalagring.
Läs mer om hur 3D-skanning förbättrar kvaliteten i valsningsprocesser för ett konkret industriexempel. Vår kompletta guide till industriell 3D-skanning ger dig en genomgång av tekniker och tillämpningar. Och om du vill börja från grunden finns vår artikel om vad 3D-mätning är ett bra startpunkt.
Certifieringar och standarder för avancerad mätning
Efter den tekniska och analytiska nivån blir certifieringar och formella krav en naturlig nästa fråga. Mätdata som ska ligga till grund för krav mot kund, myndighet eller internationell handel behöver mer än intern validering.
Formell certifiering av mätinstrument kopplad till standardiserade rekommendationer är vanlig vid dimensionell avancerad mätning. RISE, Research Institutes of Sweden, genomför certifieringar enligt OIML, den internationella organisationen för legal metrologi.
OIML-certifikat innebär att ett instrument har testats och verifierats uppfylla specificerade krav på noggrannhet, stabilitet och funktion. Det är inte ett internt godkännande, det är ett internationellt erkänt bevis på instrumentets prestanda.
Varför spelar det roll? Tre konkreta situationer:
Internationell handel: En kund i Tyskland eller Japan accepterar inte mätdata som saknar spårbarhet till erkända standarder.
Myndighetskrav: Inom t.ex. medicinsk teknik eller flyg ställer regulatorer krav på certifierade mätmetoder som villkor för godkännande.
Avtalsrättsliga tvister: Om en komponent reklameras är certifierade mätresultat bevis. Okalibrerade mätningar är påståenden.
Aspekt | Certifierat instrument | Icke-certifierat instrument |
Internationellt bevisvärde | Högt | Lågt eller inget |
Spårbarhet | Dokumenterad | Osäker |
Regulatorisk acceptans | Ja | Nej i reglerade branscher |
Kalibreringsintervall | Specificerat | Odefinerat |
Certifieringsprocessen hos RISE innefattar typiskt:
Granskning av instrumentets konstruktion och dokumentation.
Prestandatestning mot OIML-rekommendationens krav.
Utfärdande av OIML-certifikat med angivna gränser och villkor.
Registrering i det internationella OIML-certifikatregistret.
Skillnaden mellan certifierade och icke-certifierade instrument är inte alltid synlig i mätresultaten. Den syns när resultaten ifrågasätts.
Vår artikel om industristandard för certifierad mätning fördjupar sig i vilka standarder som är relevanta för din bransch. Och för en helhetsbild av hur instrument väljs och används, se vår genomgång av precision och kvalitet i mätinstrument.
Det vi ser som den verkliga utmaningen med avancerad mätning
Efter många år av samarbete med tillverknings- och verkstadsföretag i Sverige har vi sett ett mönster som sällan diskuteras öppet. Problemet med avancerad mätning är sällan tekniken. Det är organisationen.
Företag investerar i koordinatmätmaskiner, 3D-skannrar och lasertracker. De installeras, kalibreras och tas i drift. Sedan händer något oväntat: mätdata används inte. Inte systematiskt. Inte analytiskt. Operatörer mäter, noterar och går vidare. Ingenjörer tittar på avvikelser när det uppstår problem, inte för att förebygga dem.
Det vi kallar avancerad mätning kräver att organisationen är redo att ta emot och agera på data. Det kräver att det finns en person som äger mätprocessen, att det finns rutiner för hur avvikelser hanteras, och att ledningen förstår att mätdata är ett strategiskt underlag, inte bara ett kvalitetsdokument.
Den vanligaste missuppfattningen vi möter är att avancerad mätning är ett teknikproblem. Det är ett ledningsproblem. Tekniken är lösbar. Att ändra hur en organisation fattar beslut baserat på data är svårare och tar längre tid.
Vår erfarenhet säger att de företag som lyckas bäst med avancerad mätning börjar med frågan: “Vad ska vi kunna besluta med den här datan?” Inte “Vilket instrument ska vi köpa?”. Det är en liten men avgörande skillnad i perspektiv. Och det är den skillnaden som separerar de som investerar i mätteknik från de som faktiskt drar nytta av den.
LK Scandinavia AB: Mätlösningar för krävande tillverkning
Att förstå definitionen av avancerad mätning är ett bra första steg. Att implementera den i din produktion är nästa.
LK Scandinavia AB är generalagent för Nikon Metrology, LK Metrology, scanology och API metrology i Sverige. Vi erbjuder koordinatmätmaskiner, 3D-skannrar, lasertracker och skanningsarmar för tillverknings- och verkstadsindustrin, tillsammans med kalibrering, service och teknisk support. Oavsett om du behöver ett komplett mätsystem för inline-produktion eller vill säkerställa spårbarhet i din befintliga mätprocess kan vi hjälpa dig. Kontakta oss på lksab.xyz för att diskutera din specifika situation.
Vanliga frågor om avancerad mätning
Vilka skillnader finns mellan avancerad och grundläggande mätning?
Avancerad mätning bygger på spårbarhet, osäkerhetsanalys och datastruktur, medan grundläggande mätning ofta saknar dessa kvalitetskrav. Avancerade mätsystem går bortom enkel kontroll och möjliggör processförståelse och förbättring.
Varför är mätsystemanalys (MSA) viktig?
MSA hjälper dig se om variation i mätvärden beror på produkten eller utrustningen, vilket är avgörande för rätt beslut. Utan MSA riskerar du att justera en stabil process eller godkänna defekta delar baserat på mätsystemets egna fel.
När krävs certifierade mätinstrument?
Vid mätningar som ska användas internationellt, som underlag för myndighet eller i kravställande avtal krävs ofta certifiering enligt OIML eller liknande standardiserade rekommendationer.
Hur ser ett typiskt arbetsflöde för avancerad mätning ut i tillverkningsindustrin?
Det består av kalibrering, fastställande av osäkerhet, automatiserad datainsamling och resultatanalys mot referens eller CAD. I moderna produktionsmiljöer sker detta ofta med 3D-skanning och inline-mätning för realtidsåterkoppling.
