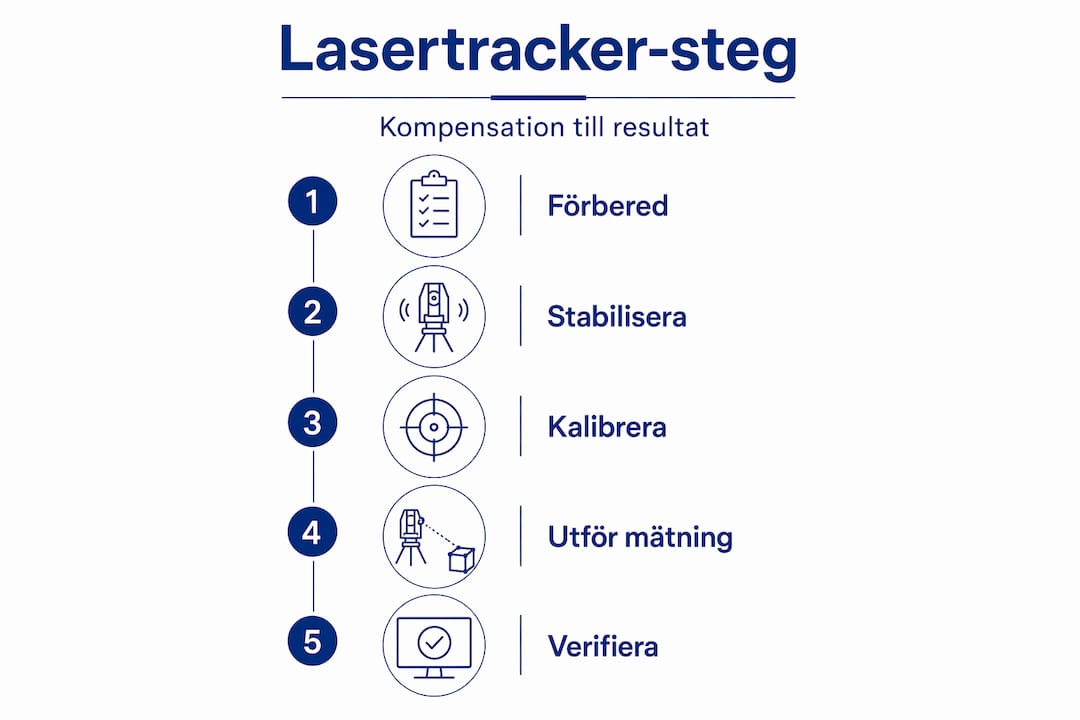

Guide för lasertracker-mätning: steg för steg
- 16 maj
- 8 min läsning
TL;DR:
För att säkerställa noggranna mätningar vid toleranser under 0,1 mm krävs noggranna förberedelser och kalibrering av lasertracker. Stabil miljö, riktig uppvärmning och regelbundna kontrollrutiner är avgörande för tillförlitliga resultat. Kraven på metodik och dokumentation förstärks i svensk tillverkning för att möta höga kvalitetss standards.
Kräver din produktion toleranser under 0,1 mm på komponenter som är meters stora? Då vet du redan att traditionella mätmetoder inte räcker. Koordinatmätmaskiner kräver att detaljen transporteras till dem, och det är varken snabbt eller praktiskt för stora svetsade konstruktioner eller flygplansramar. Den här guide för lasertracker-mätning går igenom allt från korrekt uppvärmning och kalibrering till verifiering och felsökning, så att du och ditt team kan genomföra mätningar som faktiskt håller vid granskning. Varje steg grundar sig på beprövad metodik för dig som arbetar inom tillverkning eller verkstadsindustrin.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Värme och stabilisering | Lasertrackers behöver 45–80 minuter för termisk stabilisering för att ge korrekta mätresultat. |
Kompensationsstrategi | Välj kompensationsmetod utifrån mätområdets storlek för maximal noggrannhet. |
Praktiskt mätförfarande | Följ steg-för-steg-metodik med rätt utrustning och kalibrering för tillförlitliga mätdata. |
Kontinuerlig verifiering | Regelbundna kontroller och justeringar behövs, särskilt vid långa mätpass för att säkerställa repeterbara resultat. |
Ny teknikens roll | Ny teknologi som 6DoF probing och AI-automatisering förbättrar mätning av svåråtkomliga områden i industrin. |
Guide för lasertracker-mätning: förberedelser som avgör resultatet
Ingenting förstör en mätning snabbare än att hoppa över förberedelserna. Det är ett klassiskt misstag: utrustningen är nyinköpt, schemat är tight, och frestelsen att bara sätta igång är stor. Men en lasertracker som inte har stabiliserats termiskt ger systematiska fel som smyger sig in i alla dina mätpunkter, och de felen är svåra att hitta i efterhand.
Uppvärmning och termisk stabilisering
En lasertracker innehåller optik och elektronik som ändrar sina geometriska egenskaper med temperaturen. Lasern, interferometern och encoder-systemen behöver alla nå ett termiskt jämviktsläge innan mätningen börjar. Hoppar du över det här steget riskerar du mätfel som successivt ökar under sessionens gång.
Termisk stabilisering kräver 45 till 80 minuter beroende på rumstemperatur och instrumentets starttemperatur. Planera in detta i ditt schema som en fast aktivitet, inte som en frivillig väntetid.
Proffstips: Starta alltid instrumentet direkt när du anländer till mätplatsen, innan du ens börjar planera uppmätning eller sätter upp reflektorer. När du är klar med förberedelserna är trackern varm och redo.
Miljöfaktorer att kontrollera
Mätmiljön påverkar resultatet lika mycket som instrumentet självt. Följande faktorer ska du bedöma och dokumentera innan du börjar:
Temperatur och temperaturgradienter. En temperaturskillnad på 5 grader längs ett 10 meter långt objekt kan orsaka mätbara geometriska avvikelser i materialet, inte bara i instrumentet.
Vibrationer. Gaffeltruck, presslinjer och ventilationssystem är vanliga vibrationskällor. Stäng av utrustning i närheten eller schemalägg mätningen utanför produktionstid.
Luftturbulens. Starka luftströmmar från tilluftsdon påverkar laserstrålens utbredning. Stäng grindar och dörrar för att stabilisera luftmiljön.
Direkt solljus. Solstrålar som träffar instrumentet eller detaljen kan skapa ojämna termiska förhållanden på några minuter.
För att förstå hur dessa faktorer samspelar med mätnoggrannheten i ett bredare sammanhang, läs vår artikel om precision och kvalitet i praktiken.
Verktyg och utrustning du behöver
Utrustning | Syfte | Notering |
Lasertracker med stativ | Bärare av laser och vinkelmätning | Stativets stabilitet är kritisk |
SMR-reflektorer (Spherically Mounted Retroreflector) | Målpunkter för lasern | Kontrollera skick och renhet |
6DoF-prob eller skannerhuvud | Utökat mätomfång och geometri | Kräver separat kalibrering |
Bärbar dator med mätprogram | Datainsamling och analys | Uppdaterad mjukvara krävs |
Omgivningstermometer och hygrometer | Miljöloggning | Påverkar kompensationsberäkningar |
Rengöringskit för optik | Hålla reflektorer fria från smuts | Smuts ger systematiska fel |
God fixturering för precision av detaljen under mätning är lika viktig som instrumentets kalibrering. En detalj som rör sig under mätpasset nollställer all din förberedelse.

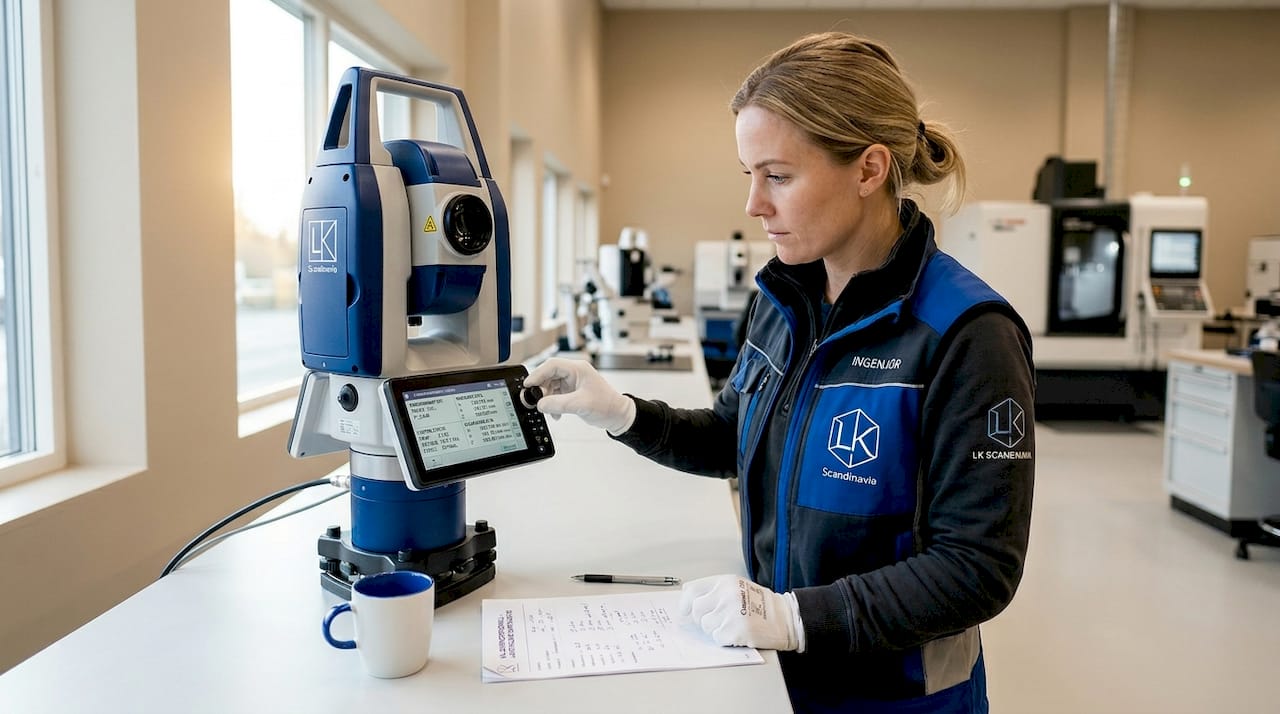

Utförande av lasertracker-kompensation för exakt kalibrering
Med instrumentet uppvärmt och miljön dokumenterad är nästa steg att köra rätt kompensationsrutin. Det är här många ingenjörer gör ett vägval de inte alltid tänker igenom: ska du köra Basic eller Full Compensation?
Basic versus full kompensation
Det korta svaret är att valet beror på mätområdets storlek och toleranskraven. Basic Compensation rekommenderas för små mätområden, medan Full Pointing Compensation med Angular Accuracy Checks och Axis Non Squareness är nödvändig för mätningar som täcker hela instrumentets räckvidd.
Kompensationstyp | Mätområde | Tidsåtgång | Noggrannhetsvinst |
Basic Compensation | Under 5 meter | 10 till 15 minuter | Grundläggande kalibrering av azimut och elevation |
Pointing Compensation | 5 till 20 meter | 20 till 35 minuter | Korrigerar riktningsfel i hela rörelseomfånget |
Angular Accuracy Check | Alla avstånd | 5 till 10 minuter | Verifierar vinkelkalibreringens korrekthet |
Axis Non Squareness | Full räckvidd | 15 till 25 minuter | Korrigerar axiernas rätvinkelighetsavvikelse |
Steg för steg: genomförande av kompensation
Starta kompensationsguiden i mätprogrammet. De flesta moderna mätprogram, som SA (Spatial Analyzer) eller Polyworks, har inbyggda guider.
Välj kompensationsnivå baserat på mätuppgiften. Dokumentera valet och motiveringen i din mätrapport.
Placera reflektorn på de positioner guiden anger. Följ mönstret exakt. Avvikelser ger interpolationsfel i kompensationsmodellen.
Kör Angular Accuracy Check direkt efter Pointing Compensation. Om kontrollen misslyckas, upprepa kompensationsrutinen.
Kör Axis Non Squareness om du planerar mätningar över 10 meters avstånd. Det handlar om att korrigera en liten avvikelse i vinkeln mellan instrumentets rotationsaxlar, en avvikelse som multipliceras med avståndet.
Dokumentera kompensationsresultaten. Residualer och godkänd status ska bifogas mätrapporten.
Proffstips: Kör aldrig kompensation direkt efter att instrumentet har förflyttats. Även en kort transport på 50 meter kan orsaka mekaniska spänningar som kräver 15 till 20 minuters återhämtning innan noggrann kalibrering är möjlig.
För ett helhetsperspektiv på hur kalibrering samspelar med övriga kvalitetssystem, se vår genomgång av kvalitetskontroll och mätteknik.
Steg för steg guide för praktisk lasertracker-mätning
Med kalibrerad utrustning i en stabil miljö är det dags att utföra själva mätningen. Det är här erfarenhet verkligen spelar roll, men en strukturerad arbetsprocess kompenserar långt för begränsad rutin.

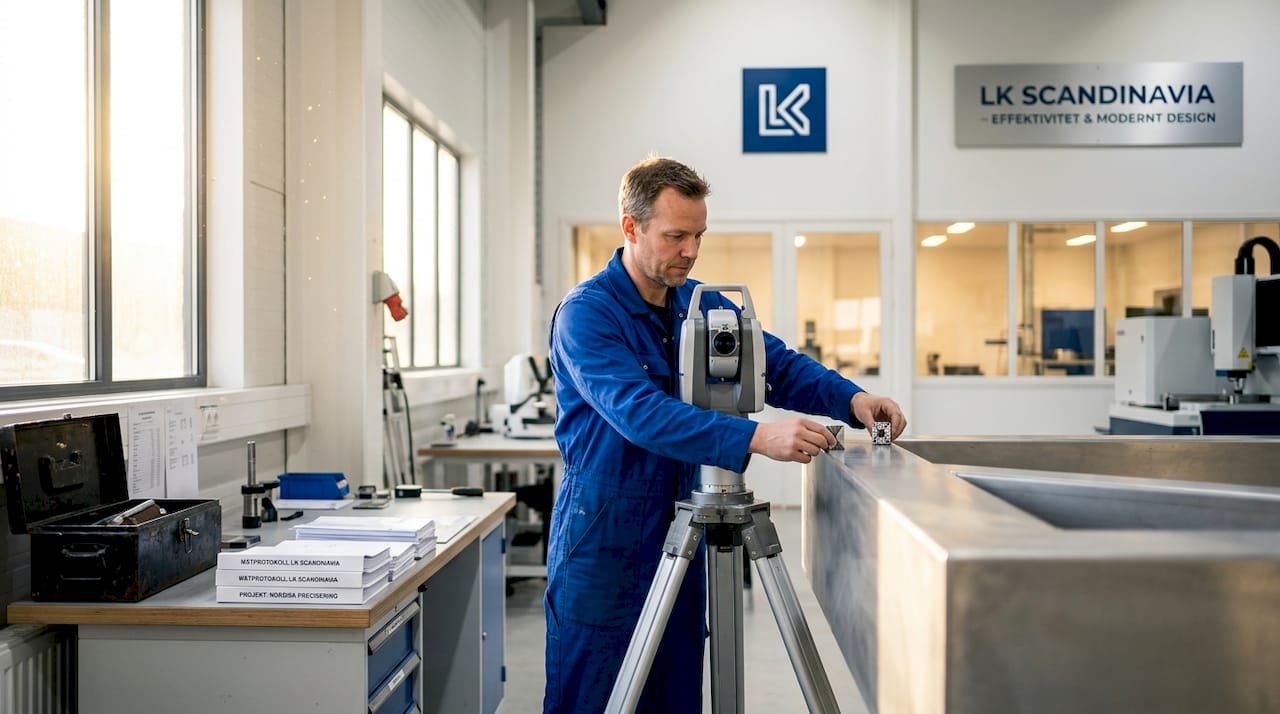

Uppställning och riktning av instrumentet
Välj instrumentposition strategiskt. Siktstrecket till alla mätpunkter ska vara så fri som möjligt. Räkna in att SMR-reflektorn behöver hållas stilla i 1 till 3 sekunder per mätpunkt.
Nivellera instrumentet omsorgsfullt. Använd instrumentets inbyggda nivåsensor och verifiera att stativbenen är stabilt förankrade mot golvet.
Definiera koordinatssystemet. Mäta in referenspunkter (tooling balls eller fixerade nesthållare) som utgör grunden för koordinatsystemet i mätprogrammet.
Utför en Bird’s Bath-test. Denna snabbkontroll, där reflektorn placeras i instrumentets eget refererensnäste, bekräftar att instrumentet mäter korrekt distans och vinkel innan serien börjar.
Användning av 6DoF-probing och skanning
Leica Absolute Tracker AT960 möjliggör mätningar upp till 60 meter med fullständig 6DoF-probing och reducerar inspektionstider med upp till 75 procent jämfört med konventionell CMM-mätning. Det beror på att 6DoF-proben registrerar både position och orientering simultant, vilket gör det möjligt att mäta inre geometrier, spår och hål utan att flytta instrumentet.
Praktiska tips för effektiv 6DoF-mätning:
Kalibrera 6DoF-proben separat och kontrollera att stylistens utbytbarhet är verifierad.
Håll proben i en stabil tvåhandsfattning och undvik att abrupt byta riktning mellan mätpunkter.
Utnyttja programmerbara mätsekvenser i mätprogrammet för att standardisera proceduren och minska operatörsberoende variation.
Vanliga fällor och hur du undviker dem
SMR-reflektorn kostar dig precision om den är smutsig. Rengör med linsduk och isopropanol innan varje mätpass, aldrig mitt under ett pass.
Att flytta reflektorn för snabbt. Instrumentet tappar strålen och tvingas söka upp igen. Det kostar tid och ökar risken för att mätpunkten registreras i fel position.
Mäta nära instrumentets maximala räckvidd utan att verifiera signalkvaliteten. Kontrollera alltid ADM-signal (Absolute Distance Meter) innan du godkänner en mätpunkt vid långa avstånd.
Att använda gamla kompensationsdata. Gäller den kalibrering du körde igår fortfarande om temperaturen idag är 8 grader lägre? Förmodligen inte tillräckligt bra för mikrometernoggrannhet.
Läs mer om hur noggrann industriell mätning i praktiken genomförs i krävande produktionsmiljöer.
Verifiering, felsökning och långvarig mätning
En mätning är inte klar när sista punkten är registrerad. Verifiering är det steg som avgör om du kan stå bakom resultaten.
Backsight Check: din viktigaste kontrollrutin
Backsight Check innebär att du mäter in en eller flera referenspunkter vars koordinater redan är kända i koordinatssystemet. Avvikelsen du ser är ett mått på om instrumentet har rört sig, om temperaturen har drivit systemet, eller om en felkällan har introducerats sedan senaste kalibrering.
Regelbundna Backsight Checks är avgörande vid långa mätpass, liksom Pointing CompIT vid behov, för att undvika drift och säkerställa beständig precision. Hur ofta du ska köra dem beror på miljöns stabilitet. I en verkstadslokal med aktiv produktion är varannan timme ett rimligt intervall. I ett klimatkontrollerat mätrum kan du förlänga till var tredje timme.
Vanliga orsaker till mätfel och hur du åtgärdar dem
Stativrörelse. Symptom: alla mätpunkter förskjuts lika mycket. Åtgärd: lås stativbenen och kontrollera att stativet inte vibrerar med golvet.
Smutsig reflektor. Symptom: spridd residual utan systematik. Åtgärd: rengör reflektorn och repetera mätpunkterna.
Termisk drift i miljön. Symptom: mätavvikelserna ökar gradvis under passet. Åtgärd: kör en ny kompensation eller begränsa mätpassens längd.
Felaktig koordinatsystemdefinition. Symptom: systematisk förskjutning i en riktning. Åtgärd: mäta in referenspunkterna igen och kontrollera att koordinatssystemet är låst korrekt.
Proffstips: Spara alltid rådata och kompensationsloggar, inte bara de bearbetade mätresultaten. Om en kund ifrågasätter ett resultat veckor senare är din möjlighet att rekonstruera händelseförloppet det enda som skyddar dig.
Rutiner för långa mätpass
Vid mätningar som sträcker sig över en hel arbetsdag gäller särskilda rutiner:
Kör Pointing CompIT (Compensation Interim Test) om Backsight Check visar avvikelse utanför toleransen.
Dokumentera omgivningstemperaturen var 30:e minut och exportera loggen tillsammans med mätdata.
Schemalägg pauser så att operatören aldrig mäter efter mer än 90 minuters kontinuerligt arbete. Koncentrationsfel är en underskattad felkälla.
Byt SMR-reflektorer om de har fått mekaniska stötar under passet. En intryckt sfäryta ger systematiska fel.
För en djupare genomgång av hur du hanterar industriella mätutmaningar med precision i komplexa produktionsmiljöer finns praktiska exempel och lösningar samlade.
En nyanserad syn på lasertracker-mätning inom svensk tillverkning
Vi ser ett mönster hos tillverkande företag i Sverige som är värt att nämna rakt ut: investeringen i lasertracker görs, utbildningen bokas, men metodiken förblir halvfärdig. Instrumentet används som en dyr mätarm utan att kompensationsrutinerna körs korrekt, utan att Backsight Checks integreras i arbetsflödet, och utan att mätmiljön hanteras som en aktiv variabel. Resultaten blir godtagbara men inte tillförlitliga.
Svensk verkstadsindustri konkurrerar inte med låga löner. Vi konkurrerar med precision, spårbarhet och förmågan att leverera dokumenterad kvalitet. Det är en viktig distinktion.
Positioneringsnoggrannhet har förbättrats från ±2,5 till ±1,5 mikrometer i avancerade produktionssystem, vilket visar hur krav på verifierad prestanda driver hela industrin uppåt. Det är inte längre tillräckligt att veta att ett instrument “mäter bra.” Du behöver kunna visa det, med loggade data, spårbara kalibreringscertifikat och verifierade kontrollrutiner.
Automatisering och AI börjar förändra hur vi tolkar mätdata, men grunden förblir densamma: ett lasertracker-system levererar bara den precision det kalibreras och hanteras för. Ny teknik i portabla mätinstrument som trådlös dataöverföring och realtidsanalys accelererar arbetsflödet, men minskar inte behovet av korrekt metodik. Den som hoppas att tekniken löser metodproblemen automatiskt kommer att bli besviken.
Vår erfarenhet från arbete med svenska tillverkare är att den verkliga konkurrensördelen inte sitter i vilket instrument du väljer utan i hur disciplinerat du arbetar med det. En välskött spårbar mätning i industri är vad som skiljer en godkänd mätrapport från en som håller när en kund eller revisor granskar den.
Så kan LK Scandinavia stötta din lasertracker-mätning
Du har nu en klar bild av vad som krävs för att lasertracker-mätning ska leverera pålitliga resultat. Nästa fråga är vilken utrustning och vilket stöd som passar din verksamhet bäst.
LK Scandinavia erbjuder ett brett sortiment av lasertracker och tillbehör, inklusive system från API Metrology, och hjälper dig att välja rätt konfiguration baserat på dina faktiska mätkrav, inte på en produktbroschyr. Har du redan ett system som börjar åldras? Vår tjänst för uppgradering och retrofit gör det möjligt att förlänga livslängden och höja prestandan på befintliga system utan att byta hela investeringen. Vi tillhandahåller även utbildning, kalibrering och teknisk support för att säkerställa att ditt team arbetar med rätt metodik från dag ett. Läs mer om vad ett komplett system innebär i vår produktöversikt för lasertracker.
Vanliga frågor om lasertracker-mätning
Hur lång är uppvärmningstiden för en lasertracker för att garantera noggrannhet?
Uppvärmningstiden är 45 till 80 minuter för att instrumentet ska nå termisk stabilisering. Exakt tid beror på rumstemperatur och hur länge instrumentet har stått avstängt.
Vilken kompensationsmetod bör jag välja för stora mätområden?
Full Pointing Compensation med Angular Accuracy Checks och Axis Non Squareness krävs för mätningar som täcker hela instrumentets räckvidd. Basic Compensation räcker enbart för begränsade mätvolymer under fem meter.
Hur kan jag mäta svårtillgängliga områden med lasertracker?
Med 6DoF-probing, som i Leica Absolute Tracker AT960, kan du nå geometrier utanför direkt siktlinje och minska inspektionstiden med upp till 75 procent jämfört med CMM-baserad mätning.
Hur säkerställer jag mätningens tillförlitlighet under långa mätpass?
Kör regelbundna Backsight Checks och Pointing CompIT för att fånga upp termisk drift och miljörelaterade avvikelser innan de påverkar slutresultatet. Dokumentera omgivningstemperaturen parallellt med mätdata.
