Varför mätteknik inom fordonsindustrin spelar roll
- för 3 dagar sedan
- 7 min läsning
TL;DR:
Fordonsindustrin genomgår en dramatisk omvandling där avancerad mätteknik är avgörande för processstyrning och kvalitetsäkring. Modern mätteknik möjliggör realtidskontroll, diagnostik och spårbarhet, vilket minskar kostnader och ökar konkurrenskraften. Framtiden kräver AI, standardisering och integration mellan forskning och produktion för att möta nya krav.
Fordonsindustrin genomgår sin mest dramatiska omvandling på ett sekel. Elektrifiering, autonoma system och digitalt styrda produktionslinjer förändrar vad som krävs av varje komponent, varje tolerans och varje mätpunkt. Frågan om varför mätteknik inom fordonsindustrin är avgörande handlar inte längre bara om att godkänna en slutprodukt. Det handlar om att styra komplexa processer i realtid, diagnosticera elektroniska system med hundratals kommunicerande enheter, och säkerställa att batterier och elkomponenter uppfyller krav som inte existerade för tio år sedan. Den som behandlar mätning som en eftertanke betalar priset i kassation, reklamationer och förlorad konkurrenskraft.
Innehållsförteckning
Viktiga insikter
Punkt | Detaljer |
Mätteknik driver processstyrning | Mätning integrerad i produktionslinjen minskar kassation och minskar behovet av manuell korrigering. |
Elektrifiering kräver nya metoder | Batteritestning och CAN-BUS-diagnostik ställer krav som traditionell mätteknik inte kan möta. |
In-line mätning är överlägsen slutkontroll | Fel som upptäcks tidigt i flödet kostar en bråkdel av vad omarbetning i slutskedet gör. |
AI och digitalisering förändrar precisionen | Maskininlärning i mätprocesser möjliggör prediktiv kvalitetsstyrning och kortare reaktionstider. |
Strategiska investeringar ger långsiktig fördel | Företag som investerar i avancerad mätteknik positionerar sig bättre för kommande regleringskrav och kundkrav. |
Grundläggande mätmetoder inom fordonsindustrin
Mätteknik i bilindustrin delas traditionellt in i två huvudkategorier: kontaktbaserad och icke-kontaktbaserad mätning. Kontaktbaserad mätning, som koordinatmätmaskiner (CMM) med mätsond, ger hög noggrannhet för geometriska mätningar av bearbetade detaljer. Icke-kontaktbaserade metoder som optisk mätteknik och laserskanning vinner mark när det gäller komplexa ytor, stora mätvolymer eller situationer där fysisk kontakt riskerar att skada delarna.
De vanligaste mätverktygen i fordonssektorn inkluderar:
3D-laserskannrar för snabb ytavbildning av karosserikomponenter och pressade plåtdetaljer
Koordinatmätmaskiner (CMM) för toleranskontroll av bearbetade motorblock och transmissionsdelar
Lasertracker för storskaliga mätningar av monteringsjiggar och produktionsfixturer
Varvräknare och rotationssensorer som kontrollerar motoreffektivitet i både produktion och sluttest
Oscilloskop och CAN-analysutrustning för diagnostik av elektroniska styrsystem
En jämförelse mellan de vanligaste metoderna ger en tydligare bild av var respektive teknik passar bäst:
Metod | Styrkor | Begränsningar |
CMM (kontakt) | Hög precision, spårbar kalibrering | Långsam, kräver stillastående del |
Laserskanning | Snabb, täcker komplexa ytor | Känslig för ytreflektivitet |
Lasertracker | Storskaliga mätningar, portabel | Kräver siktlinje mot reflektor |
Optisk bildanalys | Inline-kapabel, beröringsfri | Kräver kontrollerad belysning |
CAN-BUS-analys | Diagnostik av levande system | Kräver protokollkännedom |
Typiska mätstorheter i fordonsindustrins mätmetoder sträcker sig från geometriska toleranser i tiondels mikrometer för lagersätesytor till elektriska signalparametrar som spänningsnivåer och kommunikationstidsstämplar i CAN-nätverk. Båda måste mätas med samma konsekvens och spårbarhet.
Mätteknikens roll i kvalitetskontroll
Mätning integrerad i produktionen möjliggör snabbare processjusteringar, bättre processtyrning och ökad leveranssäkerhet. Det är en distinktion som förändrar hela synen på kvalitetsarbete. Slutproduktkontroll, där en färdig del mäts efter att all bearbetning är klar, fångar fel men räddar inte materialet. In-line mätning, där mätning sker under eller direkt efter varje processteg, ger möjlighet att korrigera processen innan felen multipliceras.
I praktiken innebär detta att en pressad karosseridel kan skannas optiskt direkt vid pressen. Avvikelser identifieras och verktygsparametrar justeras innan nästa detalj tillverkas. Utan in-line mätning upptäcks avvikelsen kanske efter hundra delar, varav alla måste kasseras eller omarbetas.
In-line mätning identifierar fel tidigt och ökar kvaliteten med minskade kostsamma omarbetningar som direkt följd. Det är en av de tydligaste ekonomiska argumenten för att investera i processnära mätteknik.
Proffstips: Implementera statistisk processtyrning (SPC) kopplad till er in-line mätning. Då identifierar ni drifttrender innan processen faktiskt går utanför tolerans, inte efter.
Roll av mätteknik i fordonsindustrin handlar också om att säkra spårbarhet. Varje mätning som kopplas till ett specifikt detalj-ID skapar ett digitalt fotavtryck som möjliggör analys av orsaker vid fältreklamationer. Det är inte bara ett kvalitetsverktyg utan ett juridiskt och regulatoriskt skydd, inte minst när det gäller säkerhetskritiska komponenter som bromsar, styrning och batterisystem.
Elektrifiering och digitaliseringens nya mätkrav
Övergången till elektriska fordon förändrar spelreglerna för mätteknik. Megacasting, batterimontering och digitala styrsystem kräver nya mättekniska metoder och testmiljöer som traditionell utrustning inte klarar av. Det handlar om tre separata utmaningar som alla kräver sin egen lösning.
Den första utmaningen är geometrisk komplexitet. Megacastade strukturdelar ersätter hundratals sammanfogade plåtkomponenter med en enda gjuten enhet. Att mäta toleranserna på en tre meter lång gjuten aluminiumstruktur kräver portabla storskaliga mätsystem som lasertracker eller fotogrammetri, inte en stationär CMM.
Den andra utmaningen gäller batterisystem. Cellgeometri, elektrodtjocklek, svällning under laddningscykler och termisk expansion måste alla mätas med extrem noggrannhet. Testanläggningar för batterier och elkomponenter möjliggör innovation och certifiering på en nivå som tidigare inte krävdes av bilindustrin.
Den tredje utmaningen är elektronisk diagnostik. Moderna elfordon kommunicerar internt via CAN-BUS, LIN och Ethernet-baserade protokoll med hundratals styrenheter. Kompetens att avkoda CAN-kommunikation med oscilloskop och protokollanalysatorer krävs för att diagnosticera fel utan att byta komponenter på chans. Det är en kompetens som tidigare tillhörde specialister men nu krävs brett i produktions- och verkstadsmiljö.
De tekniska kraven på moderna mättekniker inom fordonssektorn inkluderar därför:
Förståelse för CAN-BUS, LIN och Flexray-protokoll
Erfarenhet av tredimensionell skanning av stora strukturdelar
Förmåga att tolka elektriska signalparametrar och identifiera avvikelser i kommunikationsnätverk
Kännedom om säkerhetsstandarder för testning av högspänningssystem i elfordon
Kompetens att koppla mätdata till produktionsstyrningssystem i realtid
Digitaliseringen kräver uppdaterad kompetens kring digital signalanalys och kommunikationsprotokoll hos mättekniker. Det är inte en mjuk kompetensfråga utan en hård produktionskritisk realitet.
Effektivisering inom fordonsmätning
Effektivisering inom fordonsmätning handlar i grunden om att flytta kostnader från reaktiv till proaktiv kvalitetssäkring. Varje gång ett fel upptäcks sent i värdekedjan multipliceras kostnaderna. En bearbetningsfil i fel position kostar lite att korrigera direkt. Samma fel i en färdig motordetalj kostar omarbetning, logistik, produktionsstopp och i värsta fall ett fältproblem.
Här är de konkreta stegen genom vilka avancerad mätteknik skapar effektivitet:
Automatiserad feldetektering eliminerar behovet av manuell stickprovskontroll och ger 100-procentig kontroll av kritiska mätpunkter utan att bromsa produktionstakten.
Systematisk felsökning med oscilloskop och CAN-analysutrustning minskar onödiga reservdelsbyten och kortar verkstadens ledtider dramatiskt.
Återkoppling till bearbetningsprocessen via in-line mätning gör att verktygsslitage och processdrift identifieras innan de ger kassation.
Digitala mätprotokoll kopplade till produktionsstyrsystem ger ingenjörerna data för att fatta beslut baserade på fakta, inte magkänsla.
Kalibrerade och spårbara mätresultat minskar antalet tvister med kunder och leverantörer, eftersom mätdata fungerar som neutral part i avvikelseutredningar.
Mätteknik integrerad nära produktionen minskar kassation och efterarbete, vilket direkt förbättrar produktionsekonomin. En fordonsleverantör som producerar tiotusentals detaljer per dag kan räkna hem investeringen i avancerad in-line mätning på månader, inte år.
Proffstips: Analysera era nuvarande kassations- och omarbetningskostnader per produktionssteg innan ni dimensionerar ett nytt mätsystem. Siffran är ofta chockerande nog att motivera investeringen av sig själv.
För att se hur mätteknik kopplas till konkret produktionskontroll finns en fördjupning i hur mätteknik styr produktionsprocesser och effektivitet som ger en bra grund för att utvärdera er egen situation.
Framtidens mätteknik och konkurrenskraft

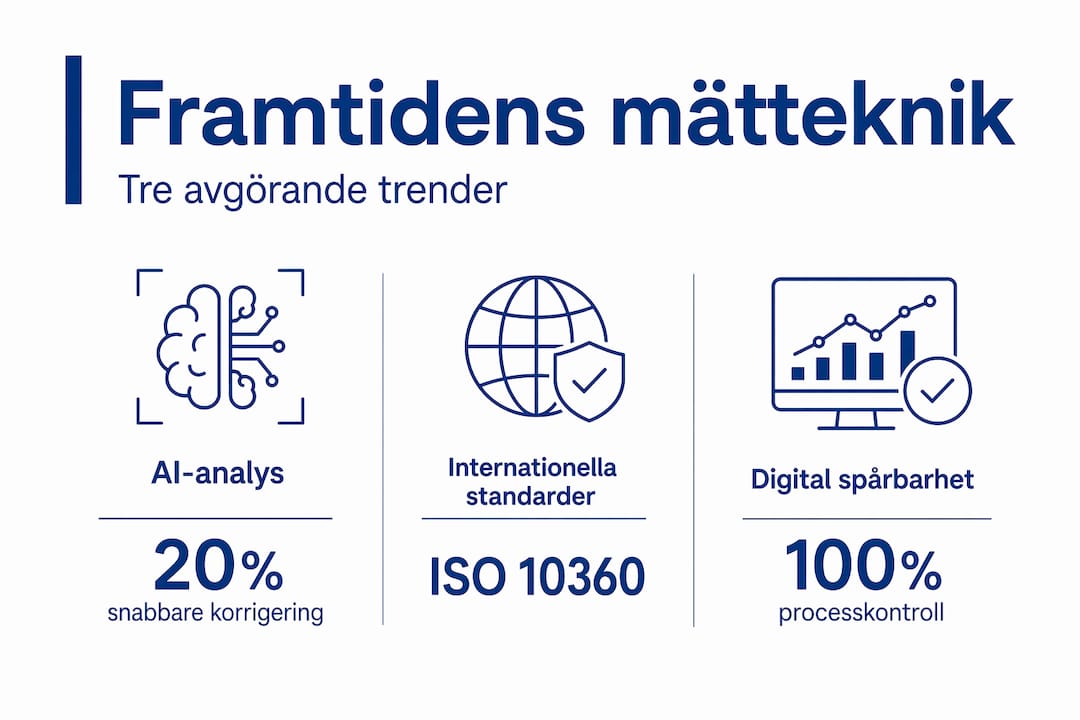

Framtiden för mätteknik inom fordonsindustrin formas av tre parallella krafter: AI-driven analys, internationell standardisering och ökad integration mellan forskning och produktion.
AI och maskininlärning börjar tillämpas på mätdata för att identifiera mönster som är osynliga för mänskliga analytiker. En modell tränad på miljoner mätpunkter kan förutsäga verktygsslitage eller processavdrift timmar innan en toleransgräns nås. Det förskjuter mättekniken från kontroll till prediktiv styrning, vilket är en kvalitativt annorlunda roll.
Internationella standarder som ISO 10360 för CMM och ASME B89 för koordinatmätning ger ramen för spårbar och jämförbar mätning. Utan standardisering kan ett mätresultat inte jämföras mellan fabriker, leverantörer eller länder. Det är avgörande för globala leverantörskedjor.
Teknikområde | Nuläge 2026 | Framtida riktning |
AI i mätprocesser | Pilotprojekt hos tier-1-leverantörer | Bred adoption och realtidsstyrning |
Digital tvilling | Används i OEM-design | Integreras i produktionsmätning |
Trådlös mätning | Begränsad räckvidd och precision | Ökad kapacitet och robusthet |
Batteritestning | Specialanläggningar | Inline-kapabel testning |
Standardisering | ISO och ASME dominerar | Fordonspecifika tillägg växer fram |
Samarbetet mellan forskningsinstitut som RISE och fordonsindustrin driver teknikutvecklingen framåt på ett sätt som enskilda företag inte kan göra ensamma. Testanläggningar med kapacitet för elektrifieringstestning i världsklass är exempel på den infrastruktur som möjliggör innovation och certifiering för hela industrin. Beslutsfattare som investerar i mätteknik idag positionerar sina organisationer för att möta morgondagens krav, inte gårdagens.
Se även Lksabs tekniska fördjupning i avancerad mätteknik för tillverkning för en praktisk genomgång av hur moderna system kan implementeras i befintliga produktionsmiljöer.
Min syn på mätteknikens verkliga betydelse
Jag har under många år sett hur fordonsindustrin behandlar mätteknik som en nödvändig kostnad snarare än en strategisk tillgång. Det är en felaktig syn som kostar mer än de flesta inser.
Det som förvånar mig mest är hur sällan beslutsfattare kopplar mätteknologin direkt till konkurrenskraft. I min erfarenhet är det inte de företag som har de dyraste maskinerna som vinner på sikt. Det är de som integrerar mätdata i sina beslut, från processingenjören på golvet till produktionschefen som planerar kapacitet.
Jag har sett ingenjörer byta dyra komponenter i ett fordon för att sedan upptäcka att felet satt i en felaktig signaltolkning i CAN-nätverket. Det är ett typexempel på vad som händer när mätteknisk kompetens saknas eller prioriteras bort. Systematisk diagnostik med rätt verktyg hade löst problemet på en timme istället för en dag, och utan onödig kassation av fungerande delar.
Min starkaste övertygelse är att mätteknik ska ses som en infrastrukturinvestering, inte som en driftkostnad. Precis som ett företag investerar i produktionsutrustning för att kunna tillverka, investerar det framgångsrika företaget i mätteknik för att veta att det de tillverkar faktiskt håller måttet. Skillnaden mellan de två synsätten är den skillnad som avgör vem som överlever nästa tekniska omställning.
För beslutsfattare är rådet enkelt: ställ frågan om vad okontrollerad variation kostar er idag, och sedan om er nuvarande mätinfrastruktur verkligen svarar på den frågan.
— Markus
Lksabs lösningar för fordonsindustrins mätbehov
Lksab är Skandinaviens ledande aktör inom industriell mätteknik och representerar varumärken som Nikon Metrology, LK Metrology och API metrology. För fordonsindustrin innebär det tillgång till ett brett sortiment av system anpassade för allt från karosseriskanning till storskalig strukturmätning.
TrackScan P42 är ett bärbart 3D-skanningsystem som kombinerar fotogrammetri och laserskanning för precis mätning av stora komponenter direkt i produktionsmiljön. Lasertrackersystem från Lksabs sortiment hanterar storskaliga precisionsmätningar i produktion av monteringsjiggar, karosserilinjer och pressverktyg. För organisationer med befintlig mätutrustning som behöver moderniseras erbjuder Lksab uppgradering och retrofit av mätsystem, vilket ger modern prestanda utan kostnaden för helt ny utrustning. Kontakta Lksab för att diskutera hur er mätinfrastruktur kan möta fordonsindustrins krav idag och imorgon.
FAQ
Vad är syftet med mätteknik i fordonsindustrin?
Mätteknik i bilindustrin säkerställer att komponenter tillverkas inom specificerade toleranser och att produktionsprocesser fungerar som avsett. Det används för kvalitetskontroll, processstyrning och diagnostik av elektroniska system.
Hur skiljer sig in-line mätning från slutproduktkontroll?
In-line mätning sker under produktionens gång och möjliggör korrigering av processen innan fel multipliceras. Slutproduktkontroll fångar avvikelser men räddar inte redan tillverkade detaljer, vilket gör in-line mätning ekonomiskt överlägsen.
Varför kräver elektriska fordon ny mätteknik?
Elektriska fordon introducerar komplexa batterisystem, megacastade strukturdelar och CAN-BUS-baserade elektronikarkitekturer som kräver nya mättekniska metoder och testmiljöer som traditionell mätteknik inte klarar.
Vilka är de vanligaste mätverktygen i fordonssektorn?
De vanligaste mätverktygen inkluderar koordinatmätmaskiner (CMM), 3D-laserskannrar, lasertracker, optiska mätsystem och CAN-BUS-analysatorer. Valet beror på mätuppgiftens krav på volym, precision och takt.
Hur bidrar mätteknik till minskade produktionskostnader?
Automatiserad mätteknik minskar kassation och omarbetning genom tidig feldetektering, eliminerar manuell stickprovskontroll och ger processingenjörer data för att optimera bearbetningsparametrar löpande.
