TL;DR:
Optisk mätning utnyttjar ljusets vågegenskaper för att exakt mäta dimensioner ned till nanometer. Tekniken är beröringsfri, snabb och idealisk för känsliga ytor i industrin. Noggrannhet kräver kontinuerlig kalibrering och miljökompensation för tillförlitliga resultat.
Optisk mätning är långt mer än att ta bilder av detaljer med en kamera. Det handlar om att utnyttja ljusets fundamentala vågegenskaper, inklusive interferens, diffraktion och koherens, för att extrahera kvantitativa dimensionella data med precision ner i nanometerklassen. För tekniker och ingenjörer inom tillverkning och kvalitetskontroll är förståelsen av vad är optisk mätning avgörande, inte som ett teoretiskt intresse utan som praktisk kompetens. Den här artikeln går igenom teknikens fysikaliska grunder, industriella fördelar, kalibreringsutmaningar och konkreta tillämpningar inom exempelvis battericell- och halvledartillverkning.
Innehållsförteckning
Viktiga insikter
Punkt | Detaljer |
Optisk mätning är beröringsfri | Tekniken mäter utan fysisk kontakt, vilket skyddar känsliga ytor och ökar mäthastigeten avsevärt. |
Precision i nanometerklassen | Konfokala kromatiska sensorer kan uppnå upplösning ner till 2 nm, vilket möjliggör halvledar- och batterikontroll. |
Miljöfaktorer kräver kompensation | Temperatur, tryck och vibrationer påverkar resultatet och måste hanteras med realtidskompensation. |
Kalibrering är icke förhandlingsbar | Utan regelbunden och spårbar kalibrering tappar optiska mätsystem sin metrologiska giltighet. |
Laserfärg påverkar mätbrus | Valet av grön eller röd laser har direkt inverkan på mätnoggrannheten beroende på materialets reflektans. |

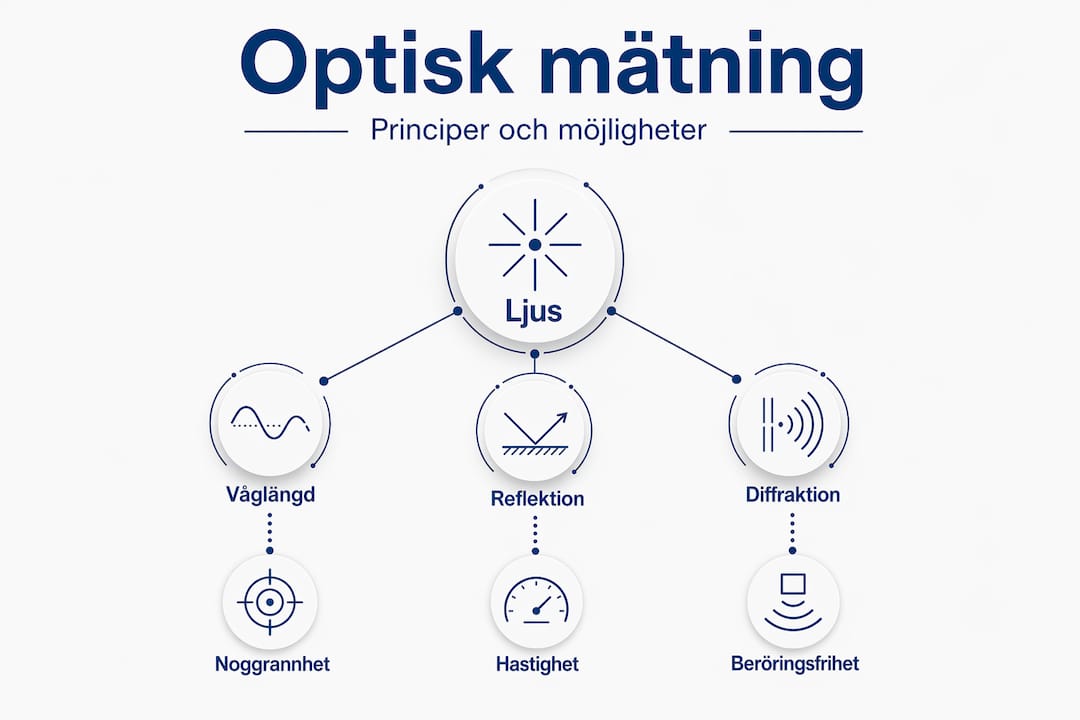

Vad är optisk mätning och hur fungerar det?
Optisk mätning är ett samlingsbegrepp för mättekniker där ljus används som mätverktyg för att bestämma geometriska egenskaper hos ett objekt, till exempel avstånd, profil, ytjämnhet eller form. Till skillnad från taktila metoder som CMM-sonder rör sig aldrig mätinstrumentet i kontakt med mätobjektets yta. I stället skickas ljus mot ytan och detekteras, antingen i reflexion, transmission eller interferens.
Kärnan i de flesta optiska mätmetoder är ljusets vågegenskaper. Ljusets våglängd, typiskt 400 till 700 nm för synligt ljus, fungerar som en naturlig måttstock. Inom optisk interferometri räknar man bokstavligen antalet våglängder för att beräkna ett avstånd, vilket gör att optisk interferometri kan realisera SI-enheten meter med extremt låg mätosäkerhet.
Vanliga metoder inom optisk mätningsteknik
Det finns ett flertal distinkta metoder, och valet av teknik beror på mätobjektets egenskaper och de krav på precision som tillämpningen ställer:
Konfokal kromatisk sensorik: Ljus med brett spektrum fokuseras mot ytan och varje våglängd fokuseras på ett specifikt djup. Den våglängd som reflekteras skarpast anger avstånd med extrem noggrannhet.
Lasertriangulering: En laserstråle projiceras mot ytan och en kamera registrerar strålens förskjutning. Metoden är snabb och passar för profil- och höjdmätning i rörelse.
Interferometri och CCSI: Kohärent ljus delas upp i en referensstråle och en mätstråle. Interferensmönstret som uppstår när de möts bär information om avstånd med submikrometerprecision.
Wavefront interference imaging: Med en enda laserstråle kan man avkoda flera geometriska frihetsgrader samtidigt, vilket förenklar optisk design utan att kompromissa med noggrannhet.
Strukturerat ljus och fringing: Projekterade ljusmönster, ofta sinusformade fringe-mönster, analyseras på ytan för att rekonstruera 3D-geometri.
Skillnaden mot taktila mätmetoder är inte bara att kontakt undviks. Optiska metoder kan mäta tusenfalt fler punkter per sekund, registrera mjuka eller deformeringskänsliga material utan påverkan, och lösa upp detaljer som en fysisk prob aldrig når. Det är den kombinationen av hastighet, upplösning och icke-invasivitet som gör optisk mätningsteknik till standardval i modern precisionstillverkning.
Fördelar och begränsningar med optisk mätning
Optisk mätning har egenskaper som gör den överlägsen taktila metoder i många industriella scenarier. Men tekniken är inte utan komplikationer, och att förstå båda sidorna är det som separerar en kompetent implementering från en som levererar opålitliga resultat.
Vad talar för optisk mätning?
Den mest uppenbara fördelen är beröringsfrihet. Ytor som är för mjuka, för varma, för reflekterande eller för känsliga för en taktil prob hanteras utan problem optiskt. I halvledartillverkning, där ytdefekter i mikron-klassen är oacceptabla, är beröringsfrihet ett absolut krav, inte ett önskemål.
Hastigheten är en annan avgörande faktor. Moderna konfokala kromatiska sensorer mäter med 8 kHz mätfrekvens och 2 nm upplösning, vilket möjliggör 100 procent inspektion direkt i produktionslinjen, inte stickprov i ett mätlabb.
Begränsningar som ingenjörer måste känna till
Utmaning | Konsekvens | Hantering |
Miljövibrationer | Ger mätjitter och reducerad repeterbarhet | Vibrationsdämpning och realtidskompensation |
Atmosfäriska variationer | Luftens brytningsindex förändras med temperatur och tryck | Kompensation för tryck, temperatur och luftfuktighet |
Högreflekterande ytor | Mätbrus ökar, kan mätta sensorn | Val av rätt laserfärg och intensitetskontroll |
Transparenta material | Ljus penetrerar ytan och ger falska signaler | Konfokal kromatisk teknik för skiktmätning |
Krav på kalibrering | Utan spårbar kalibrering tappar resultaten metrologisk giltighet | Regelbunden kalibrering mot spårbara normaler |
Laserfärgens betydelse underskattas ofta. Grön laser vid 515 nm minskar mätbrus med upp till 40 procent jämfört med röd laser när man mäter på halvtransparenta eller högreflekterande ytor som batterielektroder. Det är inte en detalj man justerar i efterhand. Det är ett designbeslut som påverkar hela systemets prestanda.
Proffstips: Välj alltid laserfärg baserat på materialets absorption och reflektansegenskaper redan i specifikationsfasen. Att byta laser i efterhand kostar tid, pengar och kräver fullständig omkalibrering.
Materialpåverkan sträcker sig även till termiska faktorer. Sensorer med passiv design utan organiska lim klarar temperaturer upp till 200°C och kan arbeta i ultrahögvakuum, vilket öppnar för mätningar direkt i processmiljöer som annars är omöjliga att kontrollera.
Kalibrering och systemintegration i praktiken
Kalibrering är inte en engångsåtgärd som görs vid leverans och sedan glöms bort. Det är en kontinuerlig process som säkerställer att ett optiskt mätsystem levererar spårbara och reproducerbara resultat under produktionens livstid. Utan regelbunden kalibrering mot nationella eller internationella normaler är mätdata statistiskt meningslösa ur ett metrologiskt perspektiv.
För att förstå varför, betänk att kalibrering och realtidskompensation hanterar faktorer som vibrationer, temperaturgradienter och luftens variabla brytningsindex, alla faktorer som förändras dynamiskt i en produktionsmiljö. Ett system som är kalibrerat på morgonen kan leverera systematiska fel på eftermiddagen om temperaturkompensation saknas.
Viktiga aspekter vid implementering
Att integrera optisk mätningsteknik i en befintlig produktionslinje kräver att flera faktorer planeras in tidigt:
Sensorval baserat på yta och material: Konfokala sensorer för transparenta skikt, lasertriangulering för profiler i rörelse, interferometri för ytjämnhet i laboratorienivå.
Mekanisk fixtur och vibrationsisolering: Sensorn måste hållas stationär relativt mätobjektet. Produktion med fordon, pressar eller robotar i närheten kräver aktiv vibrationsdämpning.
Datautmatning och integration: Moderna sensorsystem erbjuder 32-bitars Ethernet-datautmatning direkt till PLC eller MES-system, vilket eliminerar manuell datainsamling och dess felkällor.
Mjukvara och visualisering: Mätsystemets användarvänlighet avgör i praktiken hur konsekvent operatören tillämpar korrekt mätprocedur. Dålig mjukvara leder till procedurfel som inte syns i kalibreringsdata.
Spårbarhet i dokumentationskedjan: Varje mätresultat bör kopplas till ett kalibreringsbevis med spårbarhet till nationella normaler. Det är ett krav i ISO 9001 och IATF 16949.
Proffstips: Planera för realtidskompensation av luftens brytningsindex om mätsystemet arbetar i en miljö med temperaturvariationer på mer än 2°C. Utan kompensation kan systematiska fel på flera mikrometer uppstå vid interferometriska mätningar.
Att ha rätt mjukvara och tydliga gränssnitt är lika viktigt som sensorns fysikaliska egenskaper. En sensor med 2 nm upplösning ger inget värde om operatören inte kan tolka och agera på mätdata korrekt. Se gärna mer om mätdatahantering i industrin för strukturerade metoder att hantera voluminös sensordata från optiska system.

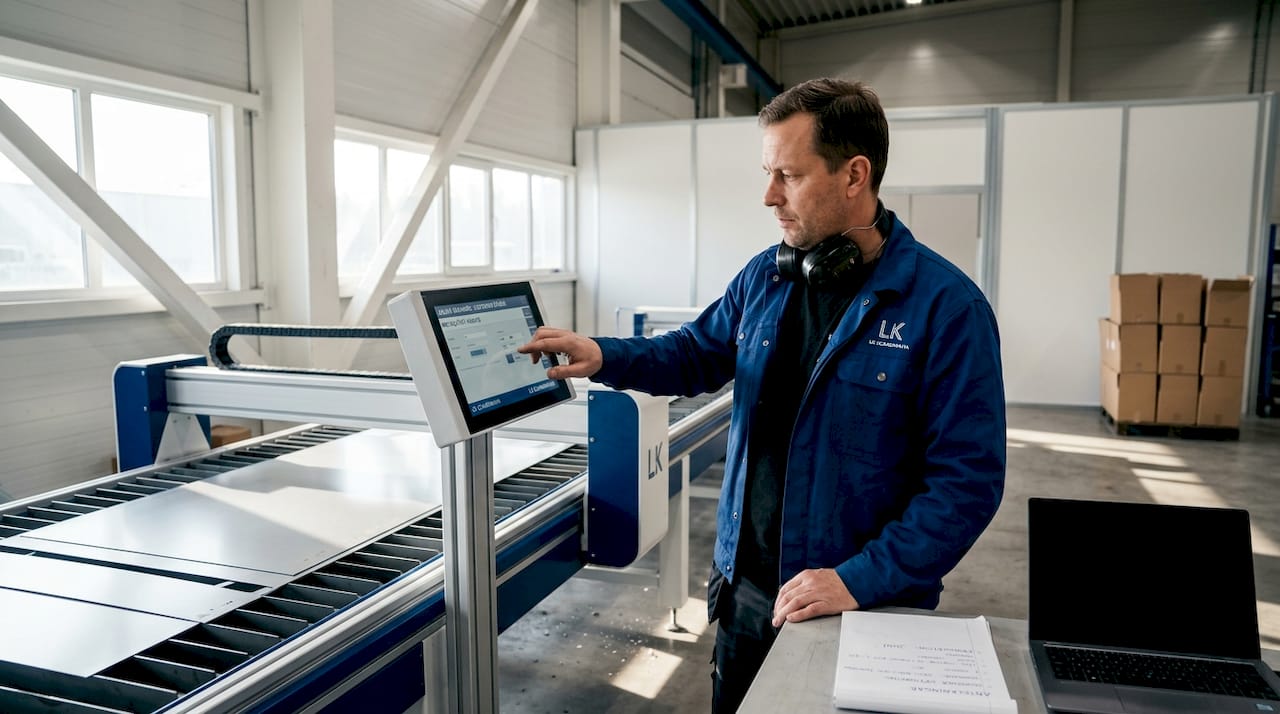

Exempel på optisk mätning i tillverkningsindustrin
Teorin blir tydligare med konkreta tillämpningar. Nedan beskrivs hur optisk mätningsteknik används i faktiska produktionsscenarier och vilka mätuppgifter som löses.
Bransch | Mätuppgift | Optisk teknik | Nyckelfördel |
Battericellstillverkning | Elektrodtjocklek och ytprofil | Konfokal kromatisk sensor med grön laser | Minskat mätjitter på reflekterande ytor |
Halvledartillverkning | Skikttjocklek i nanometerklassen | Interferometri och konfokal spektroskopi | Upplösning ner till 2 nm utan kontakt |
Fordonsindustrin | 3D-geometri på karossdelar | 3D-laserskanning och strukturerat ljus | Full ytgeometri på sekunder |
Flygindustrin | Ytjämnhet på turbinblad | Interferometrisk profilmätning | Nanometerupplösning på komplexa kurvor |
Elektronikmontage | Lödfogshöjd och bredd | Lasertriangulering inline | 100 procent inspektion i realtid |
Inom batteriproduktionen är optisk mätning på väg att bli standardmetod. Elektrodernas tjockleksvariationer korrelerar direkt med batteriets kapacitet och livslängd, och mätningen måste ske i linje med produktionen, inte som stickprov. Konfokala kromatiska sensorer med grön laser hanterar elektrodernas halvtransparenta och reflekterande egenskaper på ett sätt som röda lasrar inte klarar.
Robotintegration öppnar en annan dimension. När en optisk sensor monteras på en industrirobot skapas ett flexibelt mätsystem som kan inspektion detaljer med komplexa geometrier i tre dimensioner. Roboten positionerar sensorn automatiskt längs ett programmerat mätspår och mjukvaran sätter samman enskilda mätpunkter till en fullständig 3D-modell. Det är vad som förbättrar noggrannheten i komplexa inspektionsprocesser där manuell mätning är för långsam eller för osäker.
Automatiserad kvalitetskontroll med optiska metoder minskar också beroendet av operatörsbedömning. Ett system som mäter objektivt och loggar varje resultat ger underlag för statistisk processkontroll, SPC, och möjliggör tidig upptäckt av procesdrift innan utskottsprocenten stiger.
Min syn på optisk mätnings verkliga utmaningar
Jag har sett ett återkommande mönster i hur industrin förhåller sig till optisk mätning. Man investerar i avancerad utrustning med imponerande specifikationer och tar sedan för givet att systemen levererar specad noggrannhet utan vidare anpassning. Det gör de inte.
Det som sällan kommuniceras tydligt är att optisk mätning är känsligare för implementeringsdetaljer än taktila metoder. En CMM-sond tolererar relativt grova miljöförhållanden. En interferometrisk sensor tolererar dem inte. Jag har sett mätsystem med 50 nm upplösning leverera resultat med 2 mikrometer systematiska fel, enbart på grund av bristfällig temperaturkompensation.
Min erfarenhet är också att underskattningen av kalibreringens roll är industri-genomgripande. Kalibrering ses ofta som en administrativ kostnad snarare än en teknisk förutsättning. Det är en farlig inställning i en bransch där mätdata styr tillverkningsbeslut. Se metrologi och precision i industrin för en bredare bild av hur metrologiska krav påverkar hela produktionskedjan.
Det jag tror på, baserat på vad jag sett fungera i praktiken, är att framgångsrik implementering av optisk mätningsteknik kräver tre saker parallellt: rätt sensorval för materialet, konsekvent och dokumenterad kalibrering, och kompetent tolkning av mätdata. Alla tre måste fungera. Ingen av dem räcker ensam.
Den goda nyheten är att tekniken utvecklas i en riktning som gör implementering mer tillgänglig. Ethernet-integration, automatisk kompensation och AI-assisterad dataanalys sänker tröskeln. Men grunderna, fysik, kalibrering och kompetens, försvinner inte. De som investerar i dem tidigt bygger mätförmåga som faktiskt håller.
— Markus
Lksabs lösningar för optisk mätteknik
Lksab erbjuder ett brett sortiment av optiska mätsystem och laserskannrar anpassade för industriell kvalitetskontroll och precisionstillverkning. Som generalagent för Nikon Metrology, LK Metrology och API Metrology kan Lksab matcha rätt teknik mot specifika krav inom branscher som fordon, flyg och elektronikmontage.
För verksamheter med befintlig mätutrustning erbjuder Lksab uppgradering och retrofit som ett kostnadseffektivt alternativ till nyinvestering. Det innebär att äldre system kan förses med moderna optiska sensorer, uppdaterade styrsystem och Ethernet-integration utan att byta ut hela mätmaskinen. Vill man istället satsa på portabel 3D-skanning är SIMSCAN och KSCAN X välutvecklade alternativ med hög flexibilitet och integritetsprecision för komplexa geometrier direkt på produktionsgolvet. Kontakta Lksab för teknisk rådgivning och behovsanpassad lösning.
FAQ
Vad är optisk mätning?
Optisk mätning är en beröringsfri mätteknik som använder ljusets vågegenskaper, till exempel interferens och diffraktion, för att bestämma geometriska egenskaper hos ett objekt med precision ner i nanometerklassen.
Hur fungerar konfokal kromatisk sensorik?
En konfokal kromatisk sensor projicerar vitt ljus mot en yta och varje våglängd fokuseras på ett specifikt djup. Den reflekterade våglängden identifierar exakt avstånd, vilket ger upplösning ner till 2 nm.
Vilka är de viktigaste fördelarna med optisk mätning?
Beröringsfrihet, hög mäthastighet och extrem precision är de primära fördelarna. Tekniken möjliggör 100 procent inspektion direkt i produktionslinjen utan att påverka mätobjektets yta.
Vad påverkar noggrannheten i optiska mätsystem?
Temperatur, lufttryck, vibrationer och materialegenskaper påverkar alla resultatet. Realtidskompensation och regelbunden kalibrering mot spårbara normaler är nödvändiga för att bibehålla metrologisk noggrannhet.
Var används optisk mätning i industrin?
Optisk mätning används brett inom halvledar- och batteritillverkning, fordonsindustrin, flygindustrin och elektronikmontage, alltid med fokus på snabb, noggrann och beröringsfri kvalitetskontroll.
