Optimera arbetsflödet för industrimätning i svensk tillverkning
- 31 mars
- 6 min läsning
Upprepade kvalitetsavvikelser, omarbetning och leveransförseningar är symptom på ett och samma grundproblem: ett mätflöde som inte håller. Många verkstäder i Sverige arbetar fortfarande med fragmenterade processer där ansvar är oklart, verktyg väljs ad hoc och spårbarhet saknas. Resultatet är inte bara kasserade detaljer utan också förlorad tid och förtroendekapital hos kunden. Rätt strukturerat arbetsflöde för industrimätning eliminerar dessa flaskhalsar systematiskt och ger er repeterbar kvalitet, kortare ledtider och ett mätbart lyft i produktionsresultat. Den här guiden tar dig igenom hela kedjan, från förberedelse till verifiering.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Planering styr resultat | Utan tydliga toleranser och arbetsgång riskerar industrimätning att bli en flaskhals. |
Verktygsval påverkar effektiviteten | Använd rätt utrustning för applikation och minimera omarbetning direkt i produktionen. |
Automatisering och digitalisering | Koppla mätdata till MES-system och digitala tvillingar för ständig förbättring. |
Dokumentation och spårbarhet | Strukturera dokument och åtgärder för att säkra kvalitet och förenkla förbättringsarbete. |
Ständigt lärande och förbättring | Utvärdera flödet, mät avvikelser löpande och investera i ny teknik för framtidssäkring. |
Varför är ett strukturerat arbetsflöde avgörande för industrimätning?
Industrimätning handlar inte bara om att kontrollera ett mått. Det handlar om att fånga avvikelser tidigt, förstå deras orsak och agera innan felet sprider sig i produktionsflödet. Utan ett tydligt arbetsflöde riskerar ni att mäta fel saker, vid fel tidpunkt, med fel verktyg.
De vanligaste flaskhalsarna i svenska verkstäder är:
Oklart ansvar: Vem äger mätprocessen? Operatören, kvalitetstekniker eller produktionsledaren?
Fel verktyg för applikationen: En handhållen skanner ger inte samma noggrannhet som en CMM för trånga toleranser.
Brist på spårbarhet: Mätdata som inte kopplas till ritningskrav eller avvikelsehistorik är svår att agera på.
Reaktivt arbetssätt: Mätning sker efter att problemet uppstått, inte som en integrerad del av flödet.
Ett typiskt arbetsflöde för kontrollmätning i produktionen bygger på planering utifrån kritiska toleranser och successiv kontroll i varje produktionssteg. Det innebär att ni definierar vad som ska mätas, när och med vilken metod, redan innan produktionen startar.

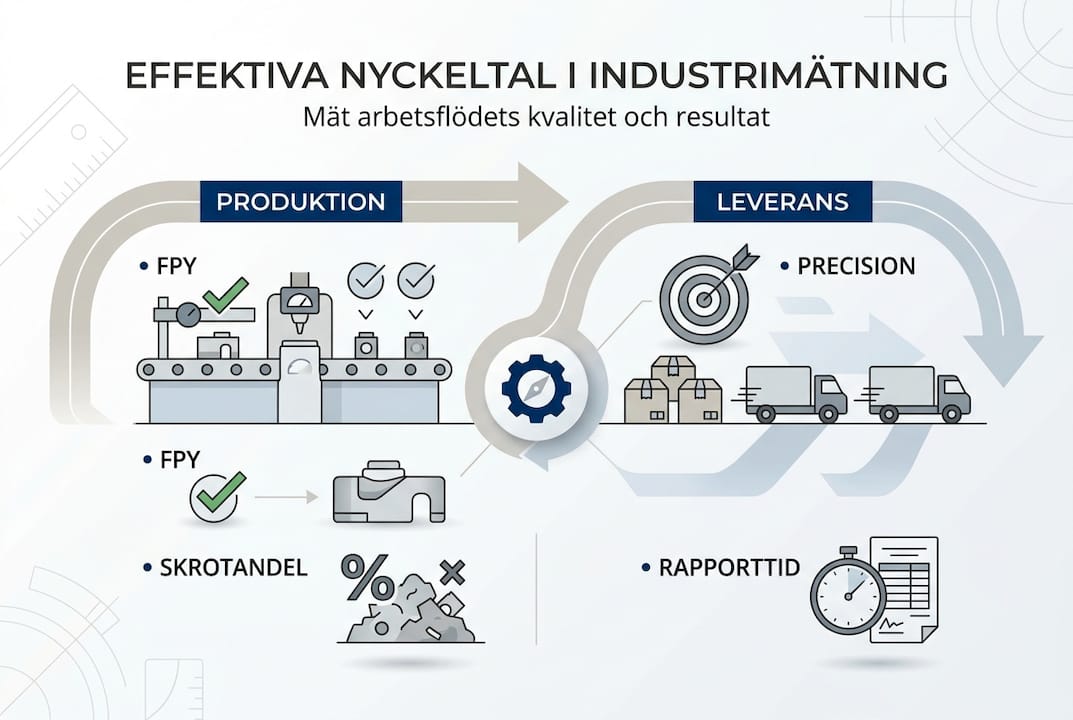

Nyckeltal som FPY, skrotandel och leveransprecision ger er ett objektivt mått på hur väl mätflödet fungerar. Avvikelser på ±0,1 mm nivå kan verka små men är avgörande i fordonsindustrin och flyg. Vår mätningskompetens inom LK Scandinavia AB bygger på att koppla dessa nyckeltal direkt till rätt mätmetod och verktyg.
Förberedelse: Vad behövs innan mätningen påbörjas?
Ingen mätning är bättre än dess förberedelse. Börja alltid med att analysera ritningskraven och identifiera de funktionsmått som är kritiska för detaljens funktion. Dessa kallas ofta för KPC (Key Product Characteristics) och styr hela mätplanen.
Valet av mätverktyg beror på applikation, toleranskrav och produktionskontext. Här är en snabb jämförelse:
Verktyg | Bäst för | Typisk noggrannhet |
CMM (koordinatmätmaskin) | Komplexa geometrier, trånga toleranser | ±0,001 mm |
Lasertracker | Stora detaljer, monteringskontroll | ±0,01 mm |
Handhållen 3D-skanner | Snabb ytskanning, reverse engineering | ±0,05 mm |
Mätarm | Flexibel in-line mätning | ±0,02 mm |
Mätverktyg som CMM, lasertracker och 3D-skanner väljs alltid utifrån applikationens krav, inte utifrån vad som råkar finnas tillgängligt. En lasertracker i mätprocessen är exempelvis överlägsen när ni mäter stora svetsade konstruktioner eller montageramar direkt vid linan.
Portabla trackers möjliggör mätning direkt vid linan och minskar behovet av omarbetning avsevärt. För ytintensiva detaljer är laserskannerteknik ett snabbt alternativ, och för kompakta detaljer med komplexa ytor kan SIMSCAN-verktyg ge hög upplösning med minimal uppspänning.
En mätplan ska dokumentera mätsekvens, referenspunkter, fixturering och acceptanskriterier. Koppla gärna mätplanen till ett MES-system för automatisk loggning och larmhantering.
Proffstips: Definiera alltid mätdatumplan och referenspunkter i CAD-modellen innan ni sätter upp detaljen i mätmaskinen. Det sparar tid och eliminerar tolkningsfel vid mätsekvensen.
Steg-för-steg: Så genomför du industrimätning effektivt
Ett väldefinierat arbetsflöde för industrimätning följer en logisk ordning. Här är de kritiska stegen:
Definiera mätuppgiften: Vilka mått är kritiska? Hämta toleranser direkt från ritning eller CAD-modell.
Välj och kalibrera verktyg: Kontrollera att mätverktyget är kalibrerat och att mätosäkerheten är känd.

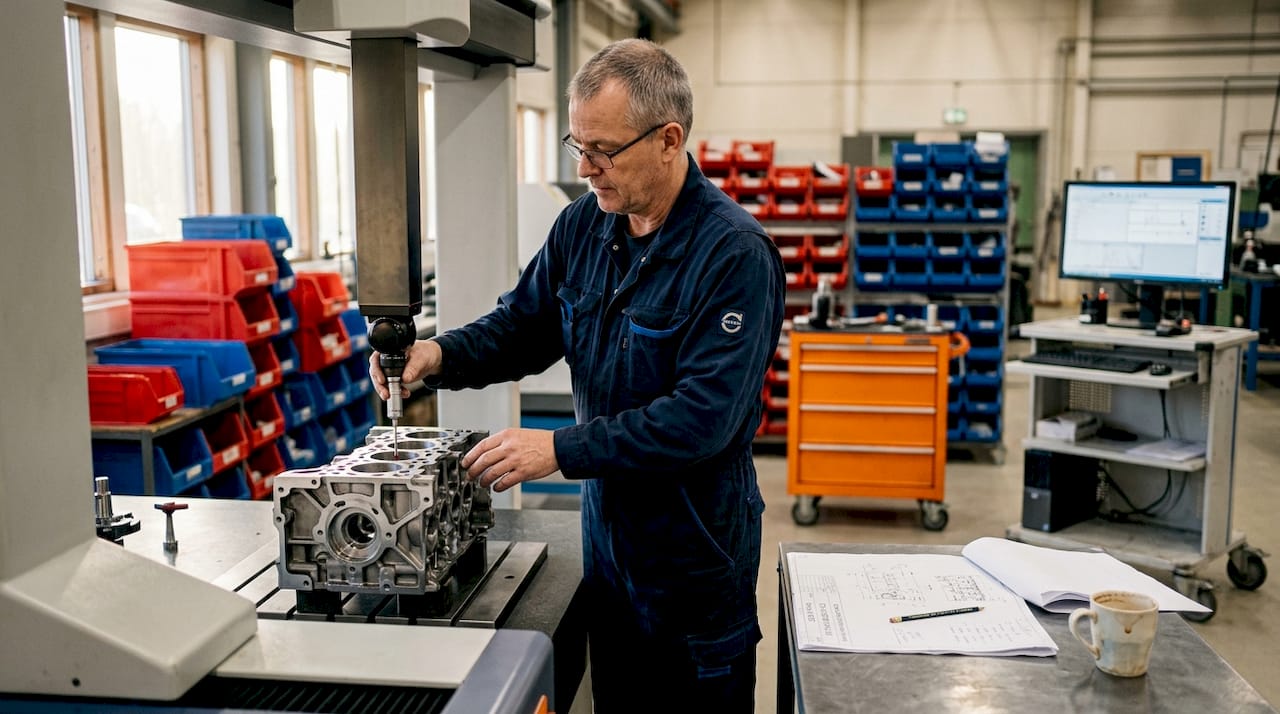

Fixera detaljen korrekt: Felaktig uppspänning är en av de vanligaste orsakerna till mätfel.
Genomför mätsekvensen: Följ mätplanen. Avvik inte utan dokumentation.
Jämför mot CAD och toleranser: Använd avancerad mätprogramvara för automatisk CAD-jämförelse och avvikelserapport.
Dokumentera och exportera data: Skicka mätdata till MES eller kvalitetssystem för spårbarhet.
Agera på avvikelser: Starta korrigerande åtgärd direkt om toleransgränser överskrids.
En central fråga är valet mellan manuell och automatiserad mätning. Automatiserad inline-mätning ger tydliga fördelar i serieproduktion: högre repeterbarhet, snabbare cykeltider och realtidsdata utan operatörsberoende. Manuell mätning är fortfarande relevant för prototyper, enstaka detaljer och komplexa geometrier som kräver mänsklig bedömning.
“Kontrollmätning inbegriper CAD-jämförelser, geometrisk dimensionering (GD&T) och realtidsdata till MES-system för att stänga loopen mellan mätning och produktion.”
Vanliga misstag att undvika:
Att hoppa över GD&T-analys och bara kontrollera nominella mått
Att inte validera maskinprecision regelbundet
Att använda mätarmteknik utan att kompensera för temperaturpåverkan i produktionsmiljön
Att sakna koppling mellan mätdata och produktionsorder i MES
Proffstips: Bygg in en digital tvilling och simulering av mätsekvensen i planeringsfasen. Det identifierar kollisionsrisker och optimerar mätvägar innan ni rör ett enda verktyg.
Metod | Fördelar | Nackdelar |
Manuell mätning | Flexibel, låg investeringskostnad | Operatörsberoende, långsammare |
Automatiserad inline | Hög repeterbarhet, realtidsdata | Högre investeringskostnad, kräver programmering |
Verifiering och resultat: Analys, dokumentation och processförbättring
När mätdata är insamlad börjar det egentliga kvalitetsarbetet. Att tolka avvikelser korrekt kräver förståelse för mätosäkerhet, processduglighetsmått (Cp och Cpk) och trendanalys över tid.
Så arbetar ni systematiskt med verifiering och förbättring:
Tolka avvikelser i kontext: En avvikelse på 0,08 mm mot en tolerans på ±0,1 mm är inte samma sak som en avvikelse mot ±0,05 mm. Förstå marginalen.
Fäll larm vid rätt gränsvärden: Sätt larmgränser vid 80 procent av toleransen, inte vid toleransgränsen. Det ger tid att agera.
Starta rotorsaksanalys: Använd 5-varför eller Ishikawa för att identifiera grundorsaken, inte bara symptomet.
Nyttja praktisk digital tvilling: Jämför uppmätt geometri mot CAD-modellen visuellt för snabb identifiering av avvikelsemönster.
Dokumentera allt: Spårbarhet är inte bara ett krav, det är ett verktyg för förbättring.
“Bygg in kvalitet redan i designfasen, nyttja digitala tvillingar och rotorsaksanalyser för att eliminera fel innan de når produktion.”
Spårbarhet enligt Swedac krävs allt oftare, särskilt inom fordonsindustrin. Det innebär att alla mätresultat ska kunna spåras till nationella eller internationella referenser via kalibrerade instrument. Utan denna kedja är era mätdata juridiskt och tekniskt osäkra.
Långsigtigt förbättringsarbete bygger på att ni samlar mätdata systematiskt, analyserar trender och kopplar avvikelser till specifika processer, maskiner eller operatörer. Avancerad scanning ger er möjlighet att digitalisera hela detaljer och jämföra mot nominell CAD i varje produktionscykel, vilket skapar en kontinuerlig feedback-loop.
Ta industrimätningen till nästa nivå med effektiva verktyg
Ett optimerat arbetsflöde kräver rätt verktyg i varje steg. LK Scandinavia AB erbjuder lösningar som täcker hela kedjan, från planering till verifiering.
CAMIO8-programvara ger er kraftfull CAD-jämförelse, automatiserad rapportering och sömlös MES-integration direkt från mätmaskinen. För stora detaljer och monteringskontroll är lasertracker för industrin det självklara valet med noggrannhet ner till ±0,01 mm. Behöver ni snabb och flexibel ytskanning av komplexa geometrier är KSCAN X ett modernt alternativ som kombinerar hög upplösning med portabilitet. Kontakta oss för att diskutera hur vi kan hjälpa er att uppgradera ert mätflöde, integrera system eller utbilda er personal för ännu högre precision.
Vanliga frågor om industrimätning och arbetsflöde
Vad är det viktigaste steget för att få repeterbar kvalitet i industrimätningar?
Noggrann planering och fastställande av toleranser i förväg är avgörande. Ett arbetsflöde byggt på kritiska toleranser säkerställer att rätt mått kontrolleras vid rätt tidpunkt i produktionen.
Vilken mätmetod är mest effektiv för serieproduktion?
Automatiserad inline-mätning med realtidsdata är mest effektiv vid löpande serieproduktion. Jämförelse mellan manuell och automatiserad mätning visar tydliga fördelar i repeterbarhet och cykeltid för automatiserade lösningar.
Vad innebär spårbarhet i industrimätning?
Spårbarhet betyder att alla mätresultat kan verifieras mot nationella eller internationella referenser via kalibrerade instrument. Swedacs policy om spårbarhet definierar kraven som gäller för svenska tillverkare.
Vilka nyckeltal används för att mäta arbetets effektivitet?
Vanliga nyckeltal är FPY (First Pass Yield), skrotprocent och leveransprecision. Dessa empiriska nyckeltal ger en direkt bild av hur väl mätflödet bidrar till produktionskvaliteten.
Hur kan 3D-skanning användas i industrimätning?
3D-skanning möjliggör digitala tvillingar, reverse engineering och snabb kontroll av komplexa detaljer. 3D-skanning för digitala tvillingar och processoptimering är särskilt värdefullt i fordonsindustrin och flyg där geometrisk komplexitet är hög.
