Vad är metrologi? Guide för ingenjörer och studenter
- för 3 timmar sedan
- 7 min läsning
TL;DR:
Metrologi är vetenskapen om mätningar, inklusive kalibrering, spårbarhet och mätosäkerhet, inte vädersystem. Den säkerställer tillförlitlighet och jämförbarhet i industriella och vetenskapliga resultat, vilket minskar kostnader och produktfel. Att ha välfungerande kalibreringsrutiner och förstå mätosäkerhetens roll är avgörande för korrekta beslut och hög mätteknisk kvalitet.
Metrologi förväxlas ofta med meteorologi, men de två disciplinerna har ingenting med varandra att göra. Vad är metrologi, egentligen? Det är vetenskapen om mätning. Inte bara konsten att avläsa en siffra på ett instrument, utan hela det system som gör att du kan lita på den siffran. Metrologi täcker allt från kalibrering och spårbarhet till mätosäkerhet och standardisering. För dig som arbetar inom tillverkning, forskning eller kvalitetskontroll är metrologi den tysta grunden som håller ihop hela processen.
Innehållsförteckning
Viktiga lärdomar
Punkt | Detaljer |
Metrologi är mätvetenskap | Det handlar om tillförlitlighet, spårbarhet och mätosäkerhet, inte bara avläsning av siffror. |
Spårbarhet är kärnan | Mätningar måste kopplas till nationella och internationella standarder för att vara jämförbara globalt. |
Kalibrering är en process | Det är inte en engångsåtgärd, utan en kontinuerlig rutin som måste dokumenteras och följas upp regelbundet. |
Fel mätning kostar pengar | Okontrollerad mätosäkerhet leder till felbeslut, kasserade delar och produktionsproblem. |
RISE ansvarar för Sverige | Sveriges nationella metrologiska institut hanterar riksmätplatser för 32 fysikaliska storheter. |
Vad är metrologi? Definition och historik
Metrologi definition på enklaste möjliga sätt: vetenskapen om mätningar och dess tillämpningar. Ordet kommer från det grekiska metron (mått) och logos (lära). Men grundläggande metrologi handlar om mycket mer än att räkna siffror. Det är ett formellt system för att säkerställa att mätningar är korrekta, reproducerbara och jämförbara oberoende av vem som mäter, var och när.
Historiskt sett uppstod behovet av enhetliga mått i samband med handel och byggande. Det gamla Egypten använde armbågslängder som måttstock, vilket naturligtvis skapade problem när olika människor mätte. Det moderna metrologisystemet tar sin form med Meterkonventionen 1875, då 17 länder enades om ett gemensamt måttsystem. Det var en politisk och vetenskaplig händelse som lade grunden för global handel och teknisk samverkan.
Metrologi delas traditionellt in i tre grenar:
Vetenskaplig metrologi behandlar grundforskning om måttenheter och SI-systemet
Industriell metrologi fokuserar på mätningar i produktion, kvalitetskontroll och processer
Legal metrologi reglerar mätningar av samhällsintresse, till exempel mätare för el, gas och vikt vid handel
I Sverige är RISE ansvarigt nationellt institut för riksmätplatser och kalibrering av mätinstrument. RISE hanterar 32 fysikaliska storheter via 14 riksmätplatser och erbjuder kalibrering, certifiering och rådgivning till industri och myndigheter. Det är Sveriges länk till det internationella metrologisystemet.
Metrologi och mätning i industriella tillämpningar
Att förstå metrologi och mätning i praktiken kräver att du förstår begreppet mätkedja. En mätkedja är den obrustna följd av jämförelser som kopplar ditt lokala mätinstrument till en nationell eller internationell standard. Varje länk i kedjan bidrar med en viss osäkerhet. Ju fler länkar, desto större total osäkerhet.
Spårbarhet är det tekniska uttrycket för att din mätning kan kopplas till en känd standard med dokumenterad noggrannhet. Spårbarhet mot nationella standarder är det som gör det möjligt att jämföra ett mätresultat från en fabrik i Göteborg med ett från en fabrik i Tokyo och veta att siffrorna talar samma språk.
Så här ser mätkedjan ut steg för steg i en typisk industriell miljö:
Internationell standard (SI-enhet, definieras av BIPM i Paris)
Nationellt metrologiskt institut (RISE i Sverige)
Ackrediterat kalibreringslaboratorium
Referensinstrument hos tillverkaren
Arbetsstandard i produktionen
Mätinstrument vid maskinen
Varje nivå kalibreras mot nivån ovanför. Varje kalibrering dokumenteras med ett mätosäkerhetstal. Det är inte valfritt. Det är grunden för att din produktion ska fungera som den ska.
Mätosäkerhet är ett begrepp många ingenjörer lär sig lite för sent. Det är inte ett fel i mätningen. Det är en kvantifierad beskrivning av hur mycket mätresultatet kan avvika från det sanna värdet. Mätosäkerheten måste beaktas när du sätter acceptansgränser för produktion och leverans, annars riskerar du att godkänna delar som egentligen är utanför tolerans.
Proffstips: Skriv alltid in mätosäkerheten i dina toleransbeslut. Om en del har toleransen ±0,05 mm och ditt mätinstrument har en mätosäkerhet på ±0,02 mm, är din verkliga beslutsgräns betydligt smalare än vad ritningen säger.
Instrument och metoder inom metrologi
Industriell metrologi använder ett brett spektrum av instrument beroende på vad som ska mätas och vilken noggrannhet som krävs. Nedan visas en jämförelse av vanliga instrumenttyper och deras typiska användningsområden.
Instrument | Typisk noggrannhet | Användningsområde |
Koordinatmätmaskin (CMM) | 1 till 5 µm | Detaljmätning av komplexa geometrier |
Lasertracker | 10 till 50 µm | Stora strukturer, fordon, flyg |
3D-skanner | 20 till 100 µm | Ytkontroll, reverse engineering |
Skjutmått (digitalt) | ±0,01 mm | Enklare dimensionskontroll |
Mätklocka | 1 µm | Avvikelsemätning, löpande kontroll |

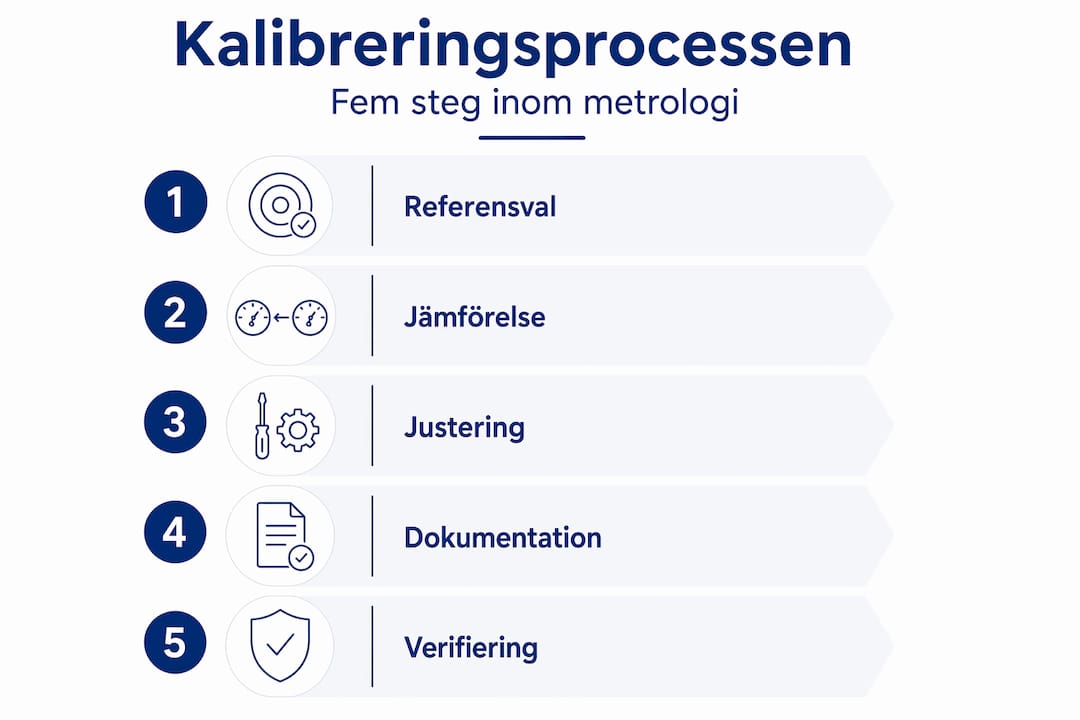

Kalibreringsprocessen för varje instrument följer ett strukturerat mönster. Instrumentet jämförs med en känd referens under kontrollerade förhållanden. Avvikelsen dokumenteras. Om avvikelsen är inom acceptansgränserna godkänns instrumentet. Om inte justeras det eller tas ur drift.
Verifiering och dokumenterade rutiner är lika viktiga som kalibrering. Instrument påverkas av temperatur, fukt, vibrationer och mekaniskt slitage. Ett instrument som var kalibrerat i januari kan ha drivit i april om det har utsatts för hårda miljöförhållanden.
Digitaliseringen förändrar nu hur metrologi tillämpas. RISE kombinerar kalibrering med rådgivning för att möta framtidens mätbehov, inklusive tillämpningar inom AI och avancerad produktion. När maskininlärningssystem ska fatta beslut baserade på mätdata måste instrumentparkerna inventeras och anpassas till de verkliga mätkraven. En AI-modell tränad på opålitliga mätdata ger opålitliga resultat, oavsett hur sofistikerad modellen är.
För dig som vill förbättra noggrannheten i dina processer är det värt att läsa mer om industriella mättekniker och hur du systematiskt kan höja tillförlitligheten i varje mätsteg.
Metrologi i praktiken: mätning och beslut
Det är lätt att tänka på metrologi som en akademisk disciplin. Men varje felaktigt mätbeslut i en tillverkningsprocess har ett konkret pris. Korrekt metrologi möjliggör exakta beslut baserade på mätningar med känd noggrannhet och spårbarhet. Utan det mäter du med en falsk känsla av säkerhet.
Konsekvenserna av bristfällig metrologi visar sig på flera sätt:
Kasserade delar när toleransgränser tolkas fel på grund av okänd mätosäkerhet
Kundreklamationer när produkter som godkänts i produktion inte fungerar hos slutanvändaren
Säkerhetsproblem inom flyg, fordon och medicinsk utrustning där avvikelser kan vara livsavgörande
Dyrbar omarbetning av hela serier när ett felkalibrerat instrument har godkänt en stor produktionsbatch
Metrologi och mätning inom forskning har en annan karaktär men samma grundkrav. Reproducerbarhet är grundstenen i vetenskaplig metodik. Om ett experiment inte kan upprepas med samma resultat av en annan forskargrupp är antingen metoden eller mätningen bristfällig. Det är därför internationella metrologiorganisationer arbetar så aktivt med standardisering av måttenheter.
Proffstips: Om du arbetar med kvalitetskontroll, kontrollera att kalibreringsintervallen för dina instrument är satta utifrån användningsfrekvens och miljöförhållanden, inte bara tillverkarens standardrekommendation. Ett instrument som används åtta timmar om dagen i en dammig miljö behöver tätare kontroll än ett referensinstrument i ett temperaturreglerat lab.
Spårbar mätning är inte bara ett tekniskt krav. Det är en konkurrensfördel. Leverantörer som kan dokumentera spårbar mätning för sina produkter minskar reklamationer, förenklar revision och bygger förtroende hos kunder inom flyg, fordon och annan precisionsindustri.
Kalibrering och verifiering är inte engångsåtgärder. Det är en kontinuerlig process som kräver rutiner, dokumentation och uppföljning för att behålla mätkvaliteten över tid. Utan dessa rutiner urholkas tillförlitligheten gradvis, ofta utan att någon märker det förrän skadan är skedd.
Min syn på metrologi som yrkesdisciplin
Jag har märkt att metrologi är en av de mest underskattade disciplinerna inom industrin. Alla pratar om toleranser och noggrannhet, men få tar sig tid att verkligen förstå vad som skapar förutsättningarna för en tillförlitlig mätning.
Det jag har sett upprepade gånger är att företag investerar i dyra mätinstrument utan att ha en fungerande kalibreringsrutin på plats. Instrumentet kostar kanske 500 000 kronor, men kalibreringsbudgeten är noll. Det är som att köpa ett precisionskronometer och sedan aldrig ställa den. Siffran på displayen ser exakt ut, men vad den faktiskt säger vet du inte.
En annan vanlig fallgrop är att mätosäkerheten behandlas som en fotnot snarare än som en del av beslutsprocessen. Det räcker inte med en kalibreringsetikett. Du måste förstå vad mätosäkerhetstalet faktiskt innebär för ditt specifika beslut. En osäkerhet på 5 µm kan vara helt acceptabel för en tillämpning och katastrofal för en annan.
Min rekommendation till ingenjörer och studenter som vill fördjupa sig är att börja med att läsa om effektiva rutiner för regelbunden kalibrering. Bygg förståelsen inifrån och ut. Förstå mätkedjan innan du väljer instrument. Det sparar tid, pengar och oro längre fram.
— Markus
Lksab: mätteknik för industrin
Lksab är generalagent i Sverige för ledande varumärken inom industriell mätteknik, inklusive Nikon Metrology, LK Metrology och API Metrology. Oavsett om du arbetar med koordinatmätmaskiner, lasertrackers eller 3D-skannrar har Lksab produkter och kompetens för att möta dina metrologiska krav.
För tillverkningsföretag som vill modernisera sina mätlösningar erbjuder Lksab uppgraderingstjänster för befintliga system, vilket gör att du kan förbättra precisionen utan att byta ut hela instrumentparken. Behöver du mäta stora strukturer med hög noggrannhet finns lasertrackers och tillbehör för krävande industriella tillämpningar inom flyg och fordon. Lksab erbjuder även teknisk support, utbildning och kalibrering för att säkerställa att dina mätningar alltid håller måttet.
FAQ
Vad är metrologi och hur skiljer den sig från meteorologi?
Metrologi är vetenskapen om mätning och innefattar spårbarhet, kalibrering och mätosäkerhet. Meteorologi handlar om vädret och atmosfäriska fenomen. De två har ingenting med varandra att göra trots det liknande namnet.
Vad gör en metrolog i praktiken?
En metrolog arbetar med att kalibrera mätinstrument, bedöma mätosäkerhet och säkerställa spårbarhet i mätkedjan. I industrin innebär det att validera att produktionsmätningar är tillförlitliga nog för kvalitetsbeslut.
Varför använda metrologi inom tillverkning?
Utan metrologi saknar du kontroll över mätningarnas tillförlitlighet. Det leder till felbeslut, kasserade delar och reklamationer. Korrekt metrologi ger dig dokumenterade mätningar med känd noggrannhet som du kan använda som grund för produktionsbeslut.
Vad är mätosäkerhet och varför spelar det roll?
Mätosäkerhet är ett mått på hur mycket ett mätresultat kan avvika från det sanna värdet. Det spelar roll för varje toleransbeslut du tar i produktion. En mätning utan känd osäkerhet ger dig inte tillräcklig information för att avgöra om en detalj faktiskt håller toleransen.
Hur ofta bör mätinstrument kalibreras?
Kalibreringsintervallet beror på instrumenttyp, användningsfrekvens och miljöförhållanden. Instrument i krävande industriella miljöer kan behöva kalibreras flera gånger per år, medan referensinstrument i kontrollerade laboratorier kan ha längre intervall. Dokumenterade rutiner och historisk driftdata är det bästa underlaget för att sätta rätt intervall.
