Så utför du fixturering med maximal precision och repeterbarhet
- 10 maj
- 8 min läsning
TL;DR:
Fixturering är avgörande för att bevara tolerans och säkerställa noggrannhet i tillverkningen. Genom att använda principen 3-2-1 och noggrant välja datumytor kan man maximera repetabilitet och minimera avvikelser. Rätt verifiering och kontinuerlig kvalitetsuppföljning är avgörande för att uppnå optimala slutresultat.
Varje gång ett arbetsstycke rör sig under bearbetning eller mätning förlorar du toleransbudget du aldrig får tillbaka. Fixturering lokaliserar och låser arbetsstycket så att noggrannhet, repeterbarhet och ytkvalitet hålls konstant oberoende av operatör och batchstorlek. Den här guiden ger dig en systematisk process från förberedelse till verifiering, med fokus på industriförankrad praktik och de fallgropar som kostar mest tid och pengar i moderna tillverkningsflöden.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Grunden för repeterbarhet | Rätt fixturering säkerställer identiskt resultat oberoende av operatör och batch. |
3-2-1-principen minskar fel | När du tillämpar 3-2-1-metoden begränsar du effektivt alla frihetsgrader i ett steg. |
Datumytor bygger kvalitet | Noggrant valda datum ger både processkontroll och förenklar mätning. |
Undvik överkonstraint | Genomarbetad lokalisering utan onödig fixering minimerar risk för bindning och toleransfel. |
Verifiering är avgörande | Mätning och dokumentation av fixturering är A och O för spårbar kvalitet. |
Förutsättningar och rätt verktyg för fixturering
Efter att ha förankrat varför fixturering är avgörande, går vi vidare till vad du behöver innan du påbörjar processen.
Innan du spänner fast ett enda arbetsstycke måste du ha rätt förutsättningar på plats. Det handlar inte bara om att plocka fram en skruvstycke. Det handlar om att förstå materialets egenskaper, ritningens krav och vilken mätutrustning som behövs för att verifiera resultatet efteråt.
Grundläggande komponentchecklista
Komponent | Funktion | Prioritet |
Lokaliseringsstift och -block | Definierar referensposition | Kritisk |
Klämelement (klämmor, skruvar) | Håller arbetsstycket mot lokaliseringen | Kritisk |
Underlagsplattor | Ger plan och stabil bas | Hög |
Mätklockа eller indikatorklocka | Kontrollerar position och rundhet | Hög |
Momentnyckel | Säkerställer jämnt klämtryck | Medel |
Fixturkit med modulära delar | Flexibel uppspänning för varianter | Medel |
En fixtur som håller form utan krypning är inte ett lyxkrav, det är ett grundkrav. Krypning i fixturmaterial, särskilt i polymerer och mjuka aluminiumlegeringar, introducerar dimensionsfel som inte syns förrän du mäter slutdelen. Välj stål eller hårdanodiserat aluminium för kontaktytor som bär last.
Kontrollera alltid att du arbetar mot rätt ritningsrevision innan du börjar. En enda missad revisionsändring kan innebära att hela uppspänningsstrategin bygger på fel datumytor. Säkerställ också att du har tillgång till rätt mätutrustning för verifieringssteget, vilket du kan förbereda i CAM-miljön parallellt med fixturdesignen.
Materialkrav för fixturer:
Kontaktytor mot arbetsstycket ska vara hårdare än det bearbetade materialet
Undvik material med hög termisk expansion om processen genererar värme
Alla lokaliseringselement ska vara utbytbara och spårbara
Dokumentera fixturens eget koordinatsystem separat från maskinens
Proffstips: Mät alltid fixturen i sig innan du lägger i det första arbetsstycket. En fixtur som inte är plan eller korrekt positionerad multiplicerar felet genom hela produktionsserien. Att optimera mätprocessen börjar med att verifiera fixturen, inte bara arbetsstycket.
3-2-1-principen – metodiskt lokaliserande för exakt position
När du har allt förberett är det dags att säkerställa exakt position. Här kommer 3-2-1-principen in som det mest beprövade verktyget i fixtureringsverktygslådan.
3-2-1-principen innebär att du begränsar alla 6 frihetsgrader med minsta möjliga antal kontaktpunkter, utan att överkonstrainta systemet. Tre translationer och tre rotationer ska låsas, inte fler och inte färre.
Steg-för-steg: applicera 3-2-1-principen
Primärplan (3 punkter): Placera tre kontaktpunkter på den största och planaste ytan. Dessa tre punkter definierar ett plan och eliminerar tre frihetsgrader: rörelse längs Z-axeln samt rotation kring X och Y.
Sekundärplan (2 punkter): Placera två kontaktpunkter på en angränsande sida, vinkelrätt mot primärplanet. Dessa eliminerar rörelse längs Y-axeln och rotation kring Z.
Tertiärpunkt (1 punkt): En enda kontaktpunkt på den tredje ytan låser den sista frihetsgraden, rörelse längs X-axeln.
Klämning sist: Applicera klämkraften efter att alla lokaliseringspunkter är aktiva. Klämning innan lokalisering är ett av de vanligaste felen och ger systematiska positionsfel.
Verifiera med mätklocka: Kontrollera att arbetsstycket verkligen sitter mot alla lokaliseringspunkter utan att lyfta vid någon av dem.
Kom ihåg: lokalisering skapar position, klämning håller den. Blanda aldrig ihop ordningen.
Jämförelse av lokaliseringsmetoder
Metod | Repeterbarhet | Lämpar sig för | Risk |
3-2-1 med stift | Mycket hög | Prismatiska delar | Överkonstrain vid felplacering |
V-block | Hög | Cylindriska delar | Axiell drift om ej stoppas |
Vakuumfixtur | Medel till hög | Tunna plåtdelar | Läckage ger klämförlust |
Modulärt fixturkit | Medel | Prototyper, varianter | Kräver noggrann inställning |
Skillnaden mellan ett välgjort och ett slarvigt 3-2-1-upplägg syns tydligast vid omspänning. Ett korrekt system ger positionsrepeterbarhet på under 5 mikrometer mellan setups. Ett felaktigt system kan ge avvikelser på 50 mikrometer eller mer, vilket direkt slår mot toleransbudgeten för lägeskrav.
Proffstips: Om du arbetar med komplexa geometrier kan du undvika vanliga mätfel genom att fånga fixturens exakta position med industriell 3D-skanning innan bearbetning startar. Det ger dig ett digitalt referensdokument som är ovärderligt vid avvikelseanalys.
Datumramar (DRF) och geometrisk noggrannhet vid fixturering
Efter exakt positionering styr datumramarna fortsättningen och är kritiska för industristandard.
Ett datum i GD&T (Geometric Dimensioning and Tolerancing) är en teoretiskt exakt referensyta, punkt eller axel som koordinatsystemet byggs på. Datumreferensramen (DRF) definierar hur alla lägeskrav tolkas och är grunden för att tillverkning och mätning ska tala samma språk.
Så väljer du dina datumytor:
Primärt datum: Välj den yta som är störst, mest stabil och som bär mest av konstruktionens funktion. Den ska vara hård och slitstarkt behandlad för att klara lång produktion utan att slitas ned.
Sekundärt datum: Ska vara vinkelrätt mot primärdatum och ge god styrning i en andra riktning. Undvik ytor med hög formavvikelse.
Tertiärt datum: Låser den sista frihetsgraden. Välj en yta som är lätt att nå med mätverktyg för löpande kontroll.
En praktisk tumregel: dina datumytor i fixturen ska matcha de datumytor som anges i ritningens toleransram. Om de inte matchar mäter du mot fel referens, och ett korrekt tillverkat arbetsstycke kan felaktigt underkännas eller, värre, ett felaktigt godkännas.
Referensytornas hårdhet är inte ett estetiskt val. Mjuka ytor slits ned efter hundratals setups och förskjuter referensplanet med tiotals mikrometer. Det är en av de vanligaste orsakerna till att en process som fungerade bra i produktionsstart successivt tappar repeterbarhet. Tillämpad 3D-mätning av datumytor ger dig tidig varning om detta sker.
Statistisk insikt: I processer med strikta GD&T-krav kan felaktigt valda datumytor ensamt stå för upp till 40 procent av den totala toleransbudgeten som förbrukas i uppspänningssteget, innan bearbetning ens börjat.
Vanliga misstag och avancerade genvägar inom fixturering
Nu när du behärskar grunderna vill vi undvika återkommande problem och visa smarta lösningar från experterna.
De flesta fixtureringsfel är inte slumpmässiga. De är systematiska och upprepas batch efter batch tills någon identifierar grundorsaken.
Vanligaste misstagen och deras konsekvenser:
Klämning före lokalisering: Ger systematisk positionsförskjutning som ser ut som ett mätfel men är ett setupfel
Överkonstrain: Två lokaliseringspunkter som konkurrerar om samma frihetsgrad skapar spänningar och deformation i arbetsstycket
Ignorerade verktygsbanor: Klämpositioner som blockerar verktygets slag är en klassisk edge-case som stoppar produktionen halvvägs
Bortglömda positiva lokaliseringsdrag: Utan dessa kan toleransdrift ackumuleras över tid utan att du märker det förrän ett parti underkänns
Slitna referensytor: Kontrolleras sällan men påverkar precisionen kontinuerligt
Fel val av setup kan ge toleransdrift som inte syns i enskilda mätningar men ackumuleras till systematiska avvikelser över batcher.
Repeterbarhet vid omspänning kräver att samma referensytor aktiveras i exakt samma ordning varje gång. Det låter självklart men är en av de punkter som operatörer under tidspress oftast förkortar. Lösningen är att skriva en tydlig setupinstruktion med fotografier och specifik åtdragningssekvens, inte att lita på erfarenhet och minne.
Proffstips: Inför precisionsmätning som stickprov efter varje omspänning under de första tio cyklerna av en ny produktion. Det ger dig statistisk grund för att avgöra om din fixtur verkligen håller vad den lovar. Kombinera detta med regelbunden kalibrering av mätutrustningen för att hålla hela kedjan trovärdig.
Smarta genvägar som inte offrar kvalitet:
Använd modulära fixturkit för att snabbt ställa om mellan varianter utan att bygga ny fixtur från grunden
Fotografera varje setup och spara bilden tillsammans med mätprotokollet
Märk klämkraftens åtdragningsmoment direkt på fixturen med gravyr eller etikett
Bygg in en enkel go/no-go-kontroll för snabb operatörskontroll utan mätinstrument

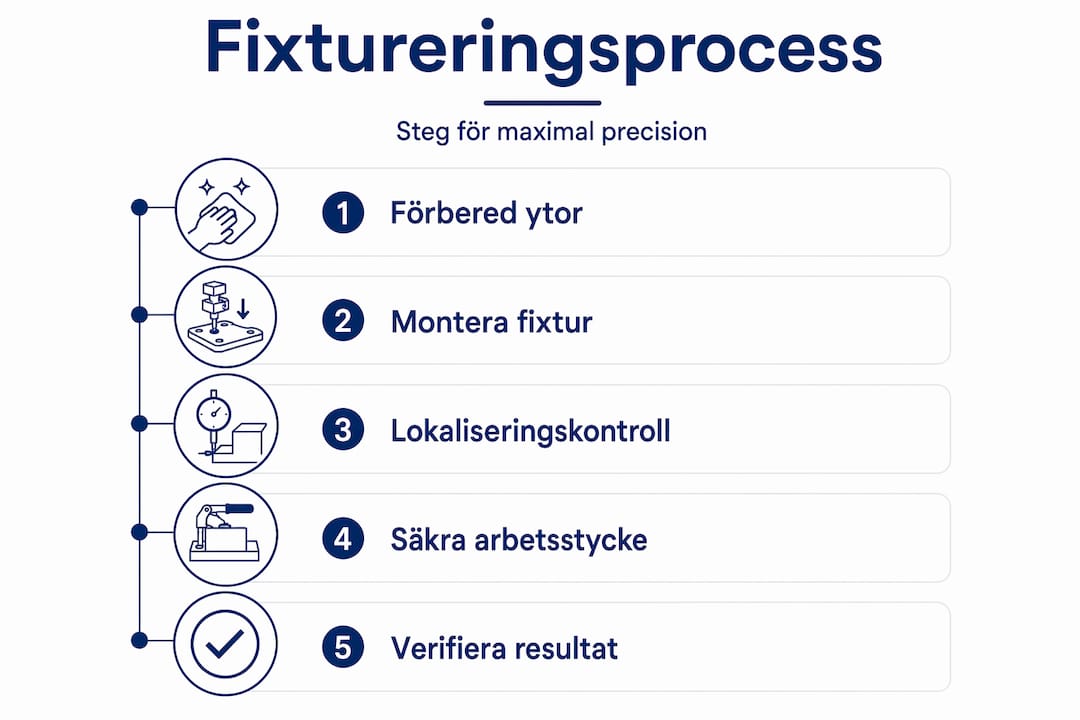

Verifiera fixtureringens resultat – kvalitetssäkring och uppföljning
Efter genomförd fixturering måste du slutligen verifiera resultatets kvalitet och processens stabilitet.
Verifiering är inte ett valfritt avslutningssteg. Det är den enda mekanismen som bekräftar att allt du gjort faktiskt fungerar som avsett.
Verifieringsprocess steg för steg
Mät mot primärdatum: Kontrollera att arbetsstycket sitter plant mot primärplanet med mätklocka eller CMM. Toleransen här bör vara under 10 procent av den strängaste lägeskraven i ritningen.
Kontrollera sekundär och tertiär kontakt: Verifiera att alla lokaliseringspunkter är aktiva, inga luftgap tillåts.
Dokumentera setup: Fotografera, notera klämkrafter, datum, operatör och fixturidentitet i ett spårbart protokoll.
Mät en referensdel: Kör en känd referensdel eller ett kalibreringsartefakt och jämför mot förväntat resultat.
Upprepa för repeterbarhetskontroll: Spänn upp och mät minst tre gånger för att bekräfta att variationen ligger inom acceptabla gränser.
Åtgärda avvikelser omedelbart: Om repeterbarhet inte uppnås, stoppa och identifiera orsaken innan produktion startar.
Planera workholding innan CAM är ett råd som gäller lika mycket för verifieringssteget. Om fixturen inte är stabil kan du inte lita på att optimerade verktygsbanor ger det teoretiska resultatet i praktiken.
Proffstips: Bygg in ett enkelt SPC-diagram (Statistical Process Control) för de kritiska måtten. Tre till fem mätpunkter per batch ger dig tidig signal om processen börjar driva, långt innan du når en kassationsgräns. Koppla detta till stegvis optimering av mätprocessen för att skapa en självförbättrande kvalitetsloop.
Dokumentation är inte byråkrati. Det är minnet som gör att nästa operatör, nästa skift och nästa produktionsstart kan börja från rätt punkt istället för att uppfinna hjulet igen.
Vår erfarenhet: varför fixturering slår programmering för slutresultat
Det finns ett återkommande mönster vi ser hos tillverkare som kämpar med kvalitetsproblem: de investerar i bättre CAM-programvara, finare verktyg och snabbare maskiner, men fixturingen är densamma som för tio år sedan. Resultatet förbättras marginellt, och frustrationen ökar.
Sanningen är att fixtureringen sätter de hårda gränserna för vad som är möjligt att uppnå. En CAM-layout med submikrometertoleranser i teorin levererar aldrig bättre än vad fixturen tillåter i praktiken. Vi har sett fall där identiska CAM-program kördes på identiska maskiner med dramatiskt olika resultat, och skillnaden var uteslutande fixturdesignen.
Det vanligaste missförståndet hos både ingenjörer och operatörer är att fixturering är ett mekaniskt problem som löses en gång och sedan glöms bort. I verkligheten är det en levande del av processen som kräver löpande uppmärksamhet, kalibrering och förbättring. Produktionskontroll med mätteknik visar gång på gång att de processer som presterar bäst över tid är de där fixturering behandlas med samma seriösitet som programmering och verktygsval.
Vår rekommendation är enkel: nästa gång du har ett kvalitetsproblem, börja med att ifrågasätta fixtureringen innan du ändrar ett enda G-kodsblock. Chansen är stor att svaret finns i uppspänningen.
Ta nästa steg med experthjälp för fixturering och kvalitetsmätning
Rätt fixturering är halva jobbet. Den andra halvan är att verifiera resultaten med mätutrustning som håller samma precision som processen kräver.
På LK Scandinavia AB erbjuder vi avancerade mätsystem från Nikon Metrology, LK Metrology, scanology och API metrology, inklusive lasertracker och 3D-skannrar som kan verifiera fixturposition och arbetsstycksgeometri med mikrometer-noggrannhet. Oavsett om du behöver snabb fixturkontroll i verkstaden eller fullständig GD&T-inspektion mot ritning, finns lösningarna och expertkompetensen nära till hands. Kontakta oss för att diskutera vilken mätlösning som passar din process bäst.
Vanliga frågor om fixturering
Vad menas med 3-2-1-principen inom fixturering?
3-2-1-principen innebär att du placerar arbetsstycket med hjälp av tre kontaktpunkter på basen, två på sidan och en på toppen för att låsa alla rörelser och rotationer utan att överkonstrainta systemet.
Varför är datumytor så viktiga för fixtureringens noggrannhet?
Datumytor bestämmer koordinatsystemet för både tillverkning och mätning och är avgörande för repeterbarhet. DRF-ramarna definierar hur alla lägeskrav i GD&T tolkas och kontrolleras.
Hur undviker jag att återklämning introducerar fel i fixtureringen?
Säkerställ att samma referensytor aktiveras i exakt samma ordning vid varje setup. Återklämning introducerar positionsfel om lokaliseringen inte återställs mot identiska referensytor med dokumenterad åtdragningssekvens.
När ska fixtureringen planeras i förhållande till CAM-programmering?
Fixtureringen ska alltid planeras innan CAM eller verktygsbanor tas fram. Fixturens stabilitet avgör kvalitet och om teoretiska förbättringar i programmeringen kan realiseras i praktiken.
