Industriell mätning: precision och kvalitet i praktiken
- för 7 dagar sedan
- 7 min läsning
TL;DR:
Industrimätning är avgörande för att säkerställa kvalitet och konkurrenskraft i svensk tillverkningsindustri.
Val av mätteknik och noggrann kalibrering är nyckeln till tillförlitliga resultat och spårbarhet.
Digitalisering och avancerad mätteknik möjliggör proaktiv processkontroll och förbättrade nyckeltal.
Skillnaden mellan en produkt som håller världsklass och en som orsakar dyra reklamationer kan vara några hundradels millimeter. I svensk tillverkningsindustri är exakt mätning inte längre ett stödsystem utan en konkurrensfaktor i sig. 3D-scanning och industriell metrologi möjliggör processoptimering och hög precision längs hela produktionskedjan. I den här artikeln går vi igenom vad industriell mätning faktiskt innebär, vilka metoder som används, hur spårbarhet och kalibrering fungerar i praktiken och vilka nyckeltal som styr förbättringsarbetet. Du får också en bild av hur avancerad mätteknik och digitalisering förändrar spelreglerna framöver.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Mätning avgör kvalitet | Noggranna mätningar är grunden för pålitlig kvalitet i svensk verkstadsindustri. |
Teknikval och metoder | Valet av mätmetod påverkar både noggrannhet och effektivitet i produktionen. |
Nyckeltal styr förbättring | Att följa FPY och andra kvalitetsmått ger tydliga insikter för kontinuerlig förbättring. |
Spårbarhet är ett krav | Utan strikt spårbarhet och kalibrering riskeras både kvalitet och certifiering. |
Vad innebär industriell mätning?
Industriell mätning handlar om att systematiskt kontrollera och verifiera geometriska egenskaper hos tillverkade detaljer och produkter. Det är kärnan i all kvalitetskontroll inom verkstads- och tillverkningsindustrin. Utan tillförlitliga mätdata vet du inte om produktionen håller tolerans, och du kan inte bevisa det för kunden heller.
Den definition av industriell metrologi som används i branschen innefattar allt från enkla handverktyg till avancerade koordinatmätmaskiner (CMM) och 3D-skannrar. Syftet är alltid detsamma: säkerställa att produkten uppfyller specificerade krav och att processen är under kontroll.
Vanliga användningsområden inkluderar:
GD&T-analys (Geometric Dimensioning and Tolerancing): verifiering av form, läge och orientering hos detaljer mot ritningens toleranskrav
Inline-mätning: kontroll direkt i produktionsflödet för snabb återkoppling och processjustering
Reverse engineering: digitalisering av befintliga delar för att skapa CAD-modeller när originalritningar saknas
Ytanalys: kontroll av ytjämnhet och profil hos bearbetade ytor
Monteringskontroll: verifiering av att sammansatta enheter håller rätt geometri
Industriell mätteknik möjliggör processoptimering, GD&T-analys och reverse engineering i en och samma arbetsprocess. Det gör mätning till ett verktyg för förbättring, inte bara kontroll.
“Mätning är inte ett hinder i produktionen. Det är det enda sättet att veta att produktionen faktiskt fungerar.”
Kopplingen till metrologi och effektivitet är tydlig: företag som investerar i strukturerad mätning reducerar kassation, kortar ledtider och kan lättare möta kundkrav på dokumenterad kvalitet. Det är inte en kostnad utan ett verktyg för lönsamhet.
Vanliga metoder och tekniker inom industrimätning
Valet av mätmetod beror på vad du mäter, hur snabbt det behöver gå och vilken noggrannhet som krävs. Det finns två huvudspår: kontaktbaserad och kontaktlös mätteknik.

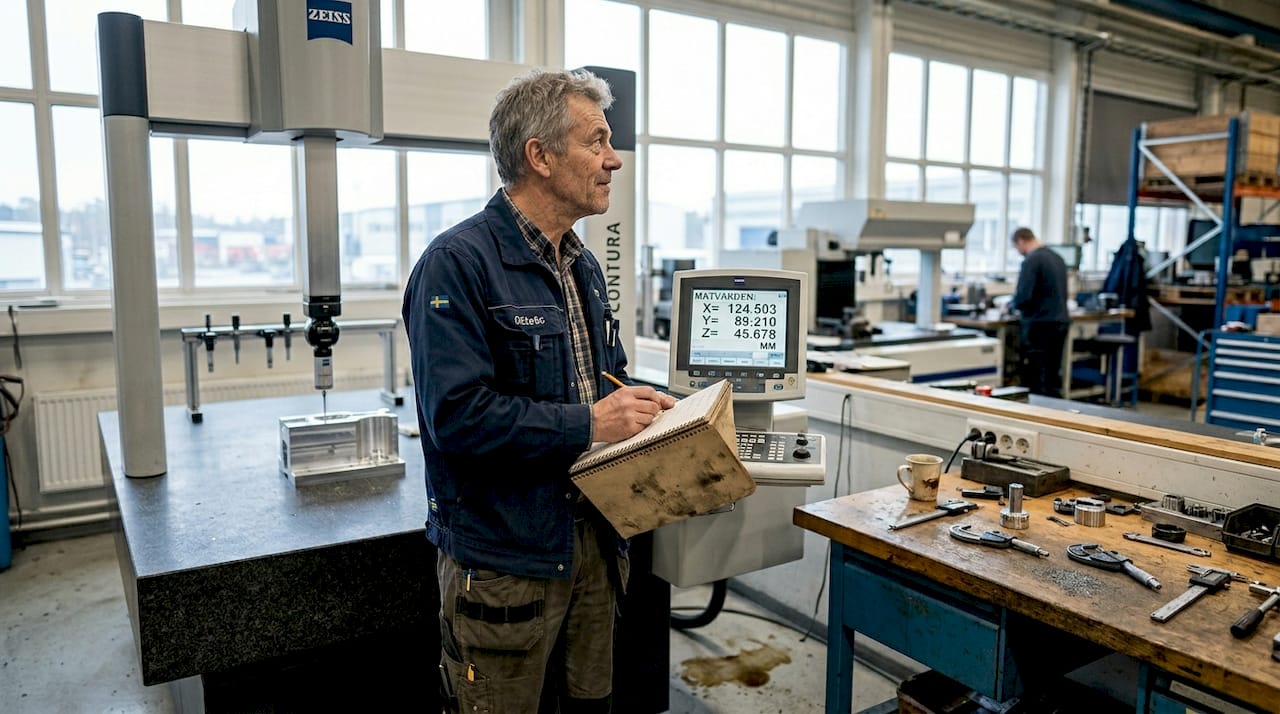

Kontaktbaserade metoder, som koordinatmätmaskiner med mätsond, ger mycket hög noggrannhet och är väl beprövade för komplexa geometrier. Kontaktlösa metoder, som 3D-skanning med strukturerat ljus eller laser, är snabbare och lämpar sig bättre för mjuka material, stora ytor och inline-tillämpningar.
Metod | Noggrannhet | Hastighet | Typisk tillämpning |
CMM med sond | Mycket hög | Låg till medel | Precisionsmaskining, flyg |
3D-skanning | Hög | Hög | Reverse engineering, ytanalys |
Lasertracker | Hög | Medel | Stora strukturer, montering |
Inline-skanner | Medel till hög | Mycket hög | Serieproduktion, robotcell |
3D-scanning och industriell metrologi möjliggör inline-mätning direkt i robotceller med realtidsåterkoppling till produktionssystemet. Det innebär att fel kan fångas och korrigeras innan de sprids vidare i flödet.
Så väljer du rätt teknik:
Definiera toleranskraven och den mätosäkerhet som är acceptabel
Bedöm om mätningen ska ske inline, near-line eller offline
Utvärdera om detaljen tål kontakt eller kräver kontaktlös metod
Kontrollera om mätdata behöver integreras direkt med CAD/CAM/PLM-system
Ta hänsyn till miljöfaktorer som temperatur och vibration
Digitalisering förändrar hur mätdata används. Koppling till CAD och PLM gör det möjligt att skapa digitala tvillingar, vilket ger en exakt virtuell kopia av den tillverkade detaljen. Det öppnar för simulering, trendanalys och proaktiv processjustering.
Proffstips: Välj alltid teknik utifrån processkraven, inte utifrån vad som verkar mest avancerat. En enklare metod med rätt kalibrering och integration ger ofta bättre resultat än en komplex lösning som inte passar flödet. Läs mer om avancerad mätteknik och praktiska lösningar för industrimätning för att hitta rätt upplägg.
Spårbarhet, kalibrering och kvalitetskrav
Spårbarhet är inte ett buzzword. Det är ett konkret krav som innebär att varje mätvärde ska kunna härledas till erkända nationella eller internationella mätnormaler via en obruten kedja av kalibreringar. Utan spårbarhet är mätresultaten i praktiken oanvändbara för certifieringsändamål.
Svenska standarder kräver metrologisk spårbarhet, och Swedac ställer tydliga krav på kalibrering och koppling till nationella och internationella standarder. Det gäller alla ackrediterade laboratorier och verksamheter som levererar mätdata som underlag för kvalitetsbeslut.

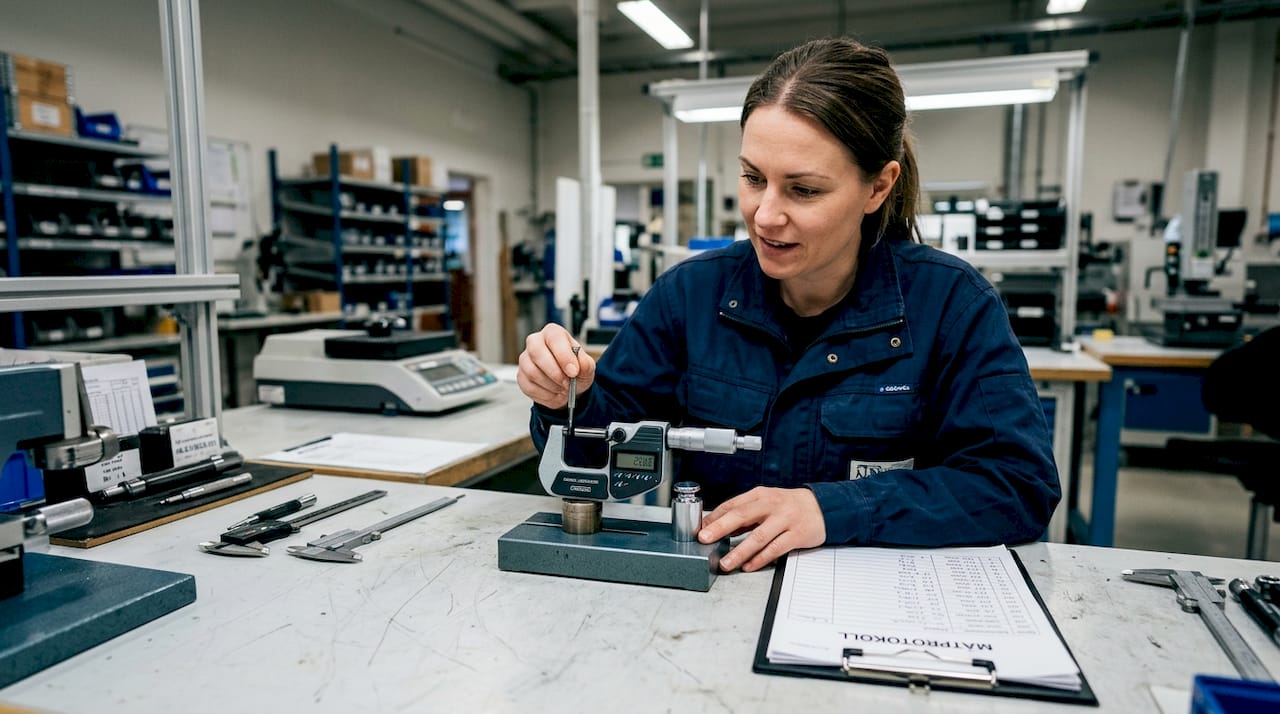

Kalibrering innebär att ett mätinstrument jämförs mot en känd referens och att eventuella avvikelser dokumenteras. Det är inte samma sak som justering, även om kalibrering ibland följs av en justering.
Kalibreringskrav | Frekvens | Ansvarig instans |
CMM | Minst 1 gång per år | Ackrediterat laboratorium |
Handmätverktyg | Var 6:e månad eller vid misstanke | Intern eller extern |
Lasertracker | Enligt tillverkarens spec | Certifierad tekniker |
Referensartefakter | Vid varje mätomgång | Operatör med dokumentation |
Risken vid bristfällig kalibrering är underskattad. En CMM som driftat 10 mikrometer från sin nominella noggrannhet kan godkänna detaljer som egentligen är utanför tolerans. Det leder till reklamationer, produktionstopp och i värsta fall säkerhetsrisker.
Viktigaste punkterna för ett fungerande spårbarhetssystem:
Dokumentera alla kalibreringar med datum, resultat och nästa kalibreringstillfälle
Använd kalibrerade referensartefakter vid varje mätstart
Säkerställ att mätosäkerheten är känd och kommunicerad
Koppla kalibreringsstatus till mätinstrumentets ID i kvalitetssystemet
Proffstips: Se till att spårbar mätteknik och standardiserad mätning är integrerade i er kvalitetsprocess, inte behandlade som separata administrativa uppgifter. Det gör hela skillnaden vid revision.
Nyckeltal och kvalitetsuppföljning i industrin
Mätdata är bara värdefullt om det omsätts i beslut. Det är här kvalitetsnyckeltal kommer in. De gör det möjligt att följa produktionens prestanda över tid, identifiera flaskhalsar och prioritera förbättringsinsatser rätt.

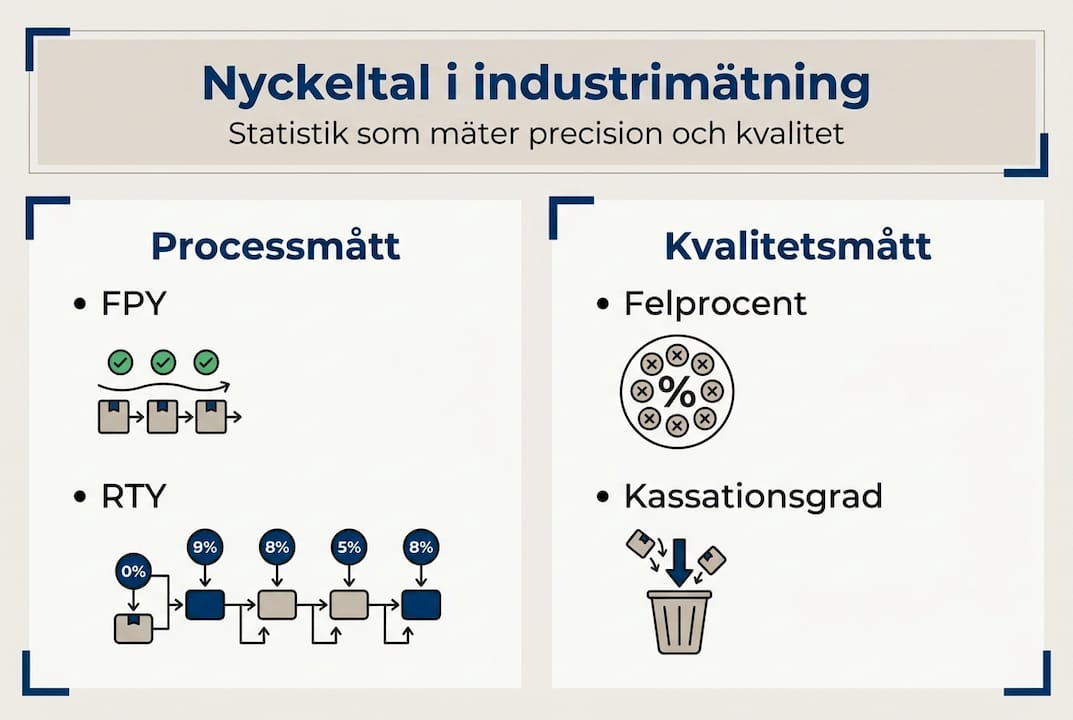

De viktigaste nyckeltalen att följa:
FPY (First Pass Yield): andel detaljer som godkänns vid första kontrollen utan omarbete
RTY (Rolled Throughput Yield): sammansatt genomströmningsgrad för hela produktionsflödet
Kassationsgrad: andel detaljer som måste skrotas helt
Felprocent (PPM): antal defekter per miljon producerade enheter
Statistik: FPY i världsklass överstiger 95 procent, medan ett FPY under 90 procent signalerar allvarliga processproblem. Vid ett produktionsflöde med fem steg och 95 procents FPY per steg sjunker den sammansatta genomströmningsgraden till 77,4 procent.
Det sista exemplet är viktigt att förstå. Varje processteg med ett FPY på 95 procent verkar bra isolerat, men multiplicerat fem gånger tappar du nästan en fjärdedel av kapaciteten till omarbete och kassation. Det är en kostnad som är lätt att missa om du bara tittar på enskilda steg.
Statistisk analys av mätdata, till exempel via SPC (Statistical Process Control), gör det möjligt att skilja slumpmässig variation från systematiska avvikelser. Det ger underlag för att justera processen proaktivt snarare än reaktivt.
Företag som arbetar strukturerat med precisionsmätning och produktkvalitet kan använda sina nyckeltal som benchmark mot branschstandard och som underlag för investeringsbeslut i ny utrustning eller processer. Det gör kvalitetsdata till ett strategiskt verktyg.
Avancerad mätning och framtida utmaningar
När mätningen integreras direkt i maskinen eller produktionsprocessen uppstår nya krav. Det räcker inte längre att ha ett bra instrument. Algoritmer och mjukvara måste kunna separera maskinens egna geometriska fel från det faktiska mätresultatet.
On-machine och in-process metrologi kräver algoritmer för felskillnad och klarar utmaningar på nanonivå, vilket ställer helt andra krav på systemintegration och kompetens än traditionell offline-mätning.
Utmaningar som ökar i betydelse:
Nano och mikronivå: mätning av ytor och geometrier i mikron och nanometerområdet kräver extrem miljökontroll
Temperaturkompensation: termisk expansion påverkar mätresultaten och måste kompenseras algoritmiskt eller via kontrollerad miljö
Vibrationsisolering: externa störningar kan förvränga mätdata i känsliga system
Datamängd och analys: avancerade skannrar genererar miljontals mätpunkter som kräver kraftfull mjukvara för meningsfull analys
“Framtidens mätning handlar inte bara om att samla data. Det handlar om att förstå vad datan faktiskt säger om processen.”
Digital tvilling och realtidsmätning förändrar kvalitetskontrollens roll. Istället för att kontrollera efter produktion kan du simulera och förutsäga utfall innan maskinen ens startar. Det kräver att mätdata flödar sömlöst in i produktionssystemet och att mätflödet är optimerat för snabb återkoppling.
De utmaningar som finns i avancerad mätning är inte tekniska hinder utan krav på systemtänk. Rätt integration, korrekt kalibrering och kompetent personal är förutsättningarna för att avancerad mätteknik ska leverera sitt fulla värde.
Vår syn på framtidens industrimätning
Det finns ett vanligt missförstånd i branschen: att ny digital mätutrustning per automatik ger bättre resultat. Det stämmer inte. Digitalisering förstärker det du redan gör, bra eller dåligt. En dåligt kalibrerad skanner som är kopplad till ett PLM-system sprider fel snabbare och mer systematiskt än ett gammalt handmätverktyg.
Vi ser ofta att företag investerar i avancerad teknik utan att först säkra grunderna: spårbar kalibrering, dokumenterade mätprocesser och personal som förstår mätosäkerhetens betydelse. Resultatet blir dyra system som inte levererar det de lovar.
Vår erfarenhet är att mätteknik för svensk industri fungerar bäst när tekniken väljs utifrån processens faktiska krav, inte utifrån vad som är nyast på marknaden. Plug-and-play finns inte inom industriell metrologi. Det kräver integration, kompetens och en kvalitetskultur som värdesätter mätdata som beslutsunderlag.
Framtidens vinnare är inte de som har den mest avancerade utrustningen. Det är de som kombinerar rätt teknik med rätt kompetens och en organisation som faktiskt agerar på mätdata.
Vägen till nästa nivå: så stöttar LK Scandinavia din mätprocess
När kvalitetskraven stiger och produktionstakten ökar behöver du mätlösningar som håller jämna steg. LK Scandinavia erbjuder teknik och kompetens för hela mätkedjan, från handhållna skannrar till stationära system och lasertracking för stora strukturer.
Våra lösningar inkluderar KSCAN X skannerlösningen för flexibel och snabb ytskanning, lasertracker och tillbehör för storskalig och högprecis mätning, samt uppgradering och retrofit för att modernisera befintlig utrustning utan att byta ut hela systemet. Kontakta oss för en demo eller rådgivning om vilken lösning som passar er process bäst.
Vanliga frågor om industriell mätning
Vad är skillnaden mellan inline- och offline-mätning?
Inline-mätning sker i realtid direkt i produktionsflödet för omedelbar processjustering, medan offline-mätning utförs utanför linjen för noggrannare analys. Industriell metrologi möjliggör inline-mätning direkt i robotceller med realtidsåterkoppling.
Varför är kalibrering så viktigt i industrimätning?
Kalibrering säkerställer att mätresultaten är spårbara till nationella och internationella standarder och att kvaliteten alltid kan garanteras. Swedac kräver spårbar kalibrering enligt sin policy för alla ackrediterade verksamheter i Sverige.
Vilka nyckeltal är viktigast för kvalitetsuppföljning?
First Pass Yield (FPY), genomströmningsgrad (RTY), kassationsgrad och felprocent används för att följa och förbättra produktionskvalitet. FPY i världsklass överstiger 95 procent, medan värden under 90 procent indikerar allvarliga processproblem.
Vad innebär metrologisk spårbarhet?
Metrologisk spårbarhet betyder att mätvärden kan härledas till erkända referenser via en obruten kedja av kalibreringar. Swedac och svenska standarder kräver att denna kedja är dokumenterad och verifierbar för alla kvalitetskritiska mätningar.
