Fördelar med 3D-scanning för kvalitetssäkring i industrin
- 23 apr.
- 7 min läsning
TL;DR:
3D-scanning är snabbare och mer skonsam än traditionella CMM-metoder för komplexa ytor.
Tekniken möjliggör högprecision, mikronivådetektion och digitalisering av äldre delar utan originalritningar.
Portabel scanning integreras direkt i produktionen, vilket minskar ledtider och förbättrar kvalitetskontrollen.
Valet av mätmetod påverkar direkt hur snabbt fel hittas, hur många delar som kasseras och hur konkurrenskraftig produktionen är. Traditionella kontaktmätningsmetoder har länge dominerat kvalitetskontrollen, men ställer allt oftare till problem när geometrierna blir mer komplexa och ledtiderna kortare. 3D-scanning-teknik har förändrat spelplanen för tillverkande företag i Sverige genom att kombinera hög precision med drastiskt kortare inspektionstider. Den här artikeln ger dig en konkret genomgång av de viktigaste fördelarna med 3D-scanning och visar när och hur du bäst använder tekniken i din produktion.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Snabb och beröringsfri mätning | 3D-scanning möjliggör detaljerad kontroll av hela ytor utan att röra objektet. |
Högsta precision för kvalitet | Mikronexakta jämförelser och tidig upptäckt av avvikelser ökar produktionssäkerheten. |
Reverse engineering och digitalisering | Saknade ritningar är inte längre ett hinder tack vare snabb omvandling till CAD-modell. |
Mobilitet i produktionen | Portabla 3D-scanners bidrar till flexibel och tidseffektiv kvalitetskontroll direkt på verkstadsgolvet. |
Beröringsfri och snabb datainsamling jämfört med CMM
Med den här bakgrunden, låt oss se varför många företag nu väljer 3D-scanning framför klassiska koordinatmätmaskiner (CMM). CMM är en mätmaskin som rör en mätsond fysiskt mot detaljen punkt för punkt för att samla in mätdata. Det är precist, men tidskrävande och ställer krav på att detaljen tål kontakt.
3D-scanning är beröringsfri och ger heltäckande mätdata mycket snabbare än CMM. Det betyder att känsliga ytor, tunna väggar eller mjuka material kan mätas utan risk för deformation eller skada. En laserskanner eller strukturerat ljus sveper över ytan och skapar ett komplett punktmoln på sekunder till minuter, istället för att registrera enskilda punkter en i taget.
Detta är en avgörande skillnad i praktiken. När du mäter ett komplext gjutet eller bearbetat detalj med CMM kan processen ta timmar. Med 3D-scanning kan du optimera mätprocessen och få hela ytgeometrin dokumenterad på bråkdelen av den tiden.
Fördelar med beröringsfri mätning:
Inga märken eller skador på känsliga ytor
Mäter komplexa former utan omprogrammering
Skapar ett komplett 3D-punktmoln i ett svep
Passar mjuka material som gummi, plast och komposit
Flexibel positionering utan fixturjig
Inspektionstiden kan minskas med upp till 70% vid övergång till 3D-scanning. Det är inte en marginell förbättring. Det är en strukturell förändring i hur kvalitetsflödet fungerar.
Egenskap | CMM | 3D-scanning |
Mätmetod | Kontakt, punkt för punkt | Beröringsfri, heltäckande yta |
Hastighet | Långsam (minuter till timmar) | Snabb (sekunder till minuter) |
Känsliga ytor | Risk för skada | Helt säker |
Flexibilitet | Kräver fixturering | Portabel och flexibel |
Datamängd | Enstaka punkter | Fullständigt punktmoln |
En viktig sak att komma ihåg är att 3D-scanning och CMM inte alltid är konkurrenter. De kompletterar varandra. Du kan använda scanning för att snabbt hitta avvikelser och sedan bekräfta kritiska toleransmått med precision och stabilitet med CMM för de mest krävande specifikationerna.
Proffstips: Kombinera 3D-skanning för förinspektion av hela ytan med CMM-verifiering av de 5 till 10 mest kritiska måtten. Det ger dig snabbheten från scanning och säkerheten från CMM, utan att offra något.
Om du är osäker på vilket arbetsflöde som passar er verksamhet kan en checklista för mätning ge ett bra utgångspunkt för beslut.
Mikronprecision och avancerad kvalitetskontroll
En av de största styrkorna med 3D-scanning är att inte bara snabba upp processen utan också ge högre mätprecision och kvalitet. Moderna scanners levererar data som gör det möjligt att göra detaljerade jämförelser mot CAD-modellen, punkt för punkt, över hela ytan.

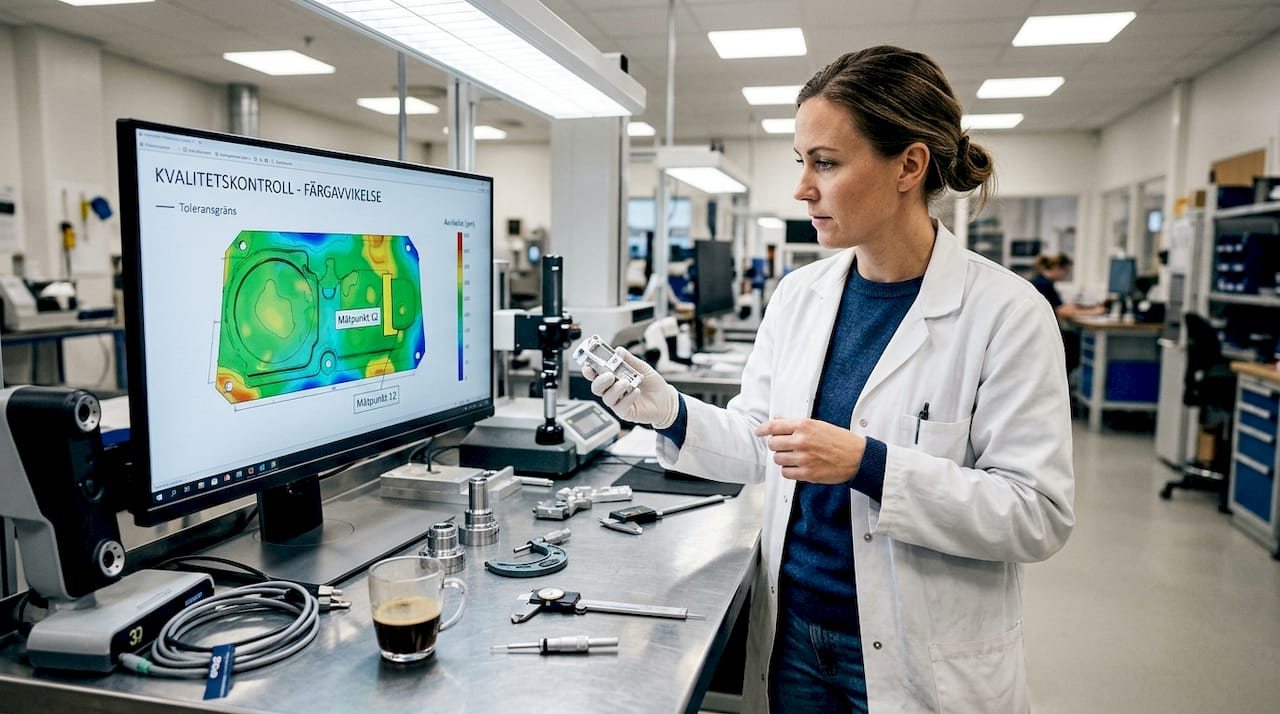

Detta kallas ofta CAD-jämförelse eller deviation mapping. Resultatet är en färgkodad karta över objektets yta där grönt betyder att detaljen ligger inom tolerans, och rött eller blått markerar avvikelser. Den här visuella representationen gör det lätt att direkt identifiera var i tillverkningsprocessen problem uppstår.
Precisionen kan nå 0,001 till 0,15 mm beroende på scanner och objekt. Det innebär att moderna 3D-scanners kan upptäcka mikronnivåavvikelser tidigt i processen, innan de leder till kasserade serier eller reklamationer.
Typiska tillämpningar för högprecisionsskanning:
Formsprutade plastdetaljer med snäva toleranser
Gjutna metalldelar med komplexa fria former
Bearbetade detaljer för flyg och fordonsindustrin
Kontroll av svetsfogar och ytfinish
Verifiering av prototyper mot CAD tidigt i produktutvecklingen
För tillverkare som arbetar med additiv tillverkning är fördelarna ännu tydligare. Scanning ger möjlighet att nå optimal kvalitet med metrologi på ett sätt som traditionell CMM aldrig kan matcha för oregelbundna AM-geometrier.
“Högupplösta scanners förändrar kontrollen av detaljer och formsprutning. Man ser inte bara om delen är fel, utan exakt var och varför, vilket gör det möjligt att direkt åtgärda processparametrar.”
Efter att ha implementerat scanning rapporterar många verkstäder att kassationsgraden minskar markant, eftersom avvikelser hittas tidigt och kan korrigeras innan hela serien är tillverkad. Det är skillnaden mellan att stoppa ett problem vid prototypstadiet och att hantera ett utdraget reklamationsärende.
För den som vill förstå hur man bäst strukturerar hela mätflödet ger optimera 3D-skanning arbetsflödet en praktisk genomgång av hur processen kan se ut från scanning till rapport.
Reverse engineering och digitalisering av äldre komponenter
Utöver kvalitetskontroll har 3D-scanning blivit ovärderligt för att digitalisera och återskapa delar där dokumentation saknas. Det händer regelbundet i industrin: en maskin slutar fungera, reservdelen är utgången, och originalritningen existerar inte längre.
Reverse engineering är möjligt även utan originalritningar. Med 3D-scanning skannar du den befintliga komponenten, skapar ett exakt punktmoln och omvandlar det till en CAD-modell som sedan kan ligga till grund för tillverkning av nya delar.
Detta är särskilt värdefullt för:
Reservdelar till äldre maskiner utan dokumentation
Gjutformar och pressverktyg där originalet är slitet
Ärvda konstruktioner från uppköpta bolag
Prototyper byggda utan formell CAD-process
Steg från fysisk del till digital CAD:
Förbered detaljen om nödvändigt (tvätta, applicera scanning spray vid behov)
Skanna detaljen från flera vinklar för komplett punktmoln
Bearbeta och rensa punktmolnet i mjukvara
Skapa en mesh-modell (STL eller liknande format)
Konvertera meshen till en parametrisk CAD-modell i CAD-programvara
Verifiera CAD-modellen mot original-scanningen för kvalitetskontroll
De olika användningsområdena för skanningsarmar illustrerar hur mångsidig utrustningen är, från kvalitetskontroll i produktion till avancerad reverse engineering på verkstadsgolvet.
Proffstips: Verkstäder kan minska ledtider för reservdelar med veckor till dagar genom att scanna befintliga delar istället för att börja om med konstruktionen från grunden. Kombinera scanning med en lokal CAD-kompetens för bästa resultat.
En praktisk fallstudie från gjuteriet visar hur scanning i gjuteriindustrin möjliggör snabb verifiering av komplexa detaljer och reverse engineering av slitna verktyg, utan att produktionen behöver stanna.
Portabla mätlösningar och integration i produktion
En annan viktig aspekt är flexibiliteten och möjligheten att flytta mätningen ut dit den verkligen behövs, in i själva produktionen. Traditionella CMM kräver klimatstyrda kontrollrum med stabil temperatur och vibrationsfri miljö. Det skapar flaskhalsar när delar måste transporteras till mätlabbet, vänta i kö och sedan transporteras tillbaka.
Portabel utrustning möjliggör QC i produktionen och minskar behovet av klimatstyrda kontrollrum. Det innebär att operatörer kan mäta direkt vid maskinen, direkt efter bearbetning, och agera på resultaten omedelbart.
Fördelarna med portabel scanning i produktion är konkreta:
Eliminerar transporttid mellan maskin och mätrum
Möjliggör mätning av stora och tunga detaljer på plats
Snabbare återkoppling gör att maskinjusteringar kan göras direkt
Minskar risk för skador vid onödig transport av känsliga delar
Stödjer markerfri scanning för ännu snabbare setup

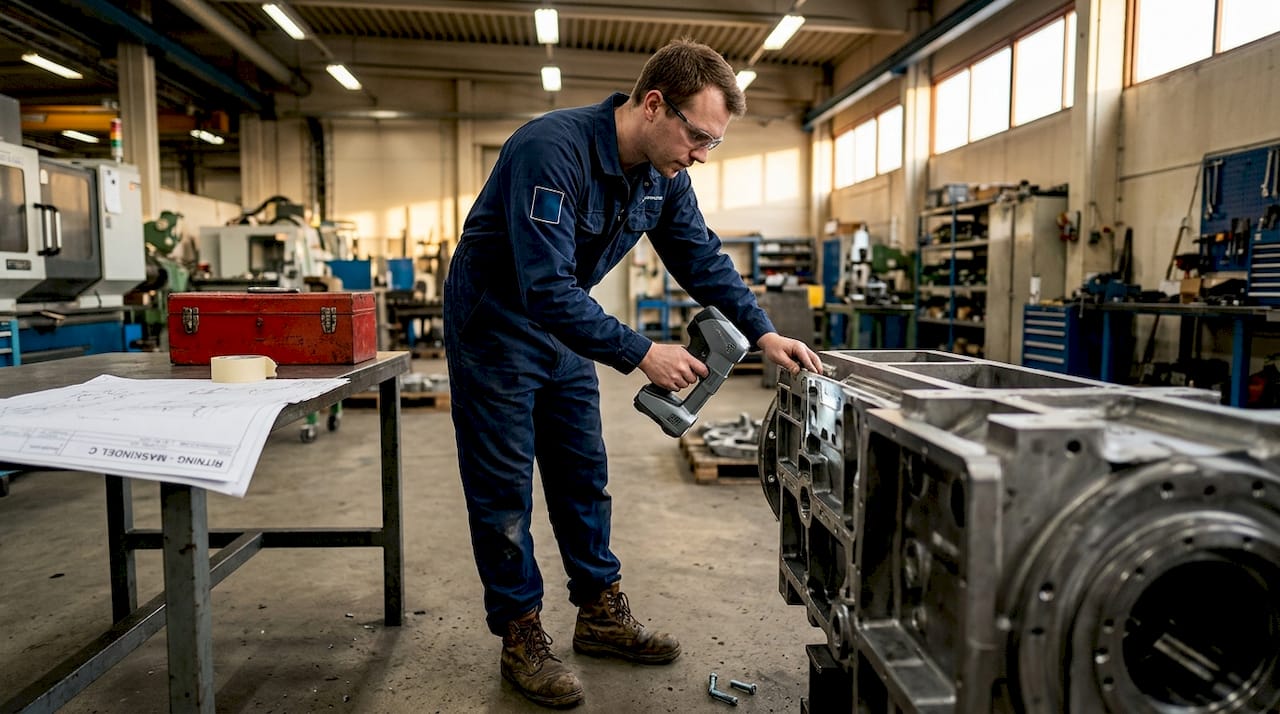

Ett vanligt scenario är stora svetsade konstruktioner, pressgjutna chassidelar eller stora formverktyg. Att flytta dessa till ett mätlabb är opraktiskt och tidskrävande. En portabel handscanner löser problemet på minuter.
SIMSCAN portabla lösningar är ett bra exempel på hur kompakt, handburna scanners kan användas direkt på shop floor utan komplicerad setup.
Proffstips: Mobil utrustning är särskilt optimal för objekt som väger mer än 50 kg eller har dimensioner som gör att de inte ryms i ett konventionellt mätrum. För sådana fall är portabel scanning inte bara bekvämt, det är det enda rimliga alternativet.
Vår syn: När 3D-scanning bör vara ert förstahandsval
Vi ser ett tydligt mönster hos de tillverkande företag som lyckas bäst med sin kvalitetssäkring: de väljer inte antingen 3D-scanning eller CMM. De väljer rätt verktyg för rätt uppgift, med en genomtänkt strategi.
Scan-first, CMM-verify är den arbetsmetodik vi rekommenderar. Scanna hela detaljen för att snabbt identifiera avvikelser, och verifiera sedan de 5 till 10 kritiska toleranserna med CMM om specifikationerna kräver det. Det sparar tid och ökar flexibiliteten utan att kompromissa med precision.
3D-scanning är klart överlägset för komplexa geometrier, free-form ytor, återtillverkning och situationer där ledtid är avgörande. CMM lämpar sig bäst för rena prismatiska detaljer med sub-0,01 mm toleranser och okänsliga material.
En praktisk utmaning som ofta underskattas är reflekterande och transparenta ytor. Polerat stål, glas och transparent plast kräver förberedelser som scanning spray, blå laser eller vinklad skanning för att ge tillförlitliga resultat. Det är inte ett hinder, men det är ett steg som måste planeras in.
Den som vill fördjupa sig i hur ett optimalt arbetsflödesoptimering för 3D-scanning ser ut hittar konkreta verktyg där.
“Att kombinera smart arbetsflöde med rätt verktyg ger både bättre och snabbare resultat.”
Utforska portabla 3D-scanners för din verksamhet
Vill du själv testa eller veta mer om portabla och smidiga mätlösningar? Vi på LK Scandinavia AB erbjuder ett brett sortiment av marknadens ledande portabla 3D-scanners, anpassade för verkstadsindustrins krav på precision och flexibilitet.
Från kompakta handscanners som SIMSCAN portabel scanner till kraftfulla system som KSCAN X system finns lösningar för både enklare kontrolluppgifter och avancerade krav på sub-millimetermätningar. Våra experter hjälper dig att välja rätt utrustning baserat på dina detaljer, toleranskrav och produktionsflöde. Ta nästa steg mot effektivare kvalitetskontroll och kontakta oss för en demonstration eller rådgivning.
Vanliga frågor om 3D-scanning i industrin
Hur skiljer sig 3D-scanning från en vanlig CMM-mätning?
3D-scanning möjliggör beröringsfri fullfältsmätning av hela ytan på sekunder, medan CMM registrerar enskilda punkter fysiskt en i taget och kräver direktkontakt med detaljen.
Vilka begränsningar finns med 3D-scanning?
Reflekterande ytor kräver förberedelser eller extra teknik, men lösningar som scanning spray, blå laser eller vinklad skanning hanterar de flesta utmanande material effektivt.
Hur hög precision kan man förvänta sig med modern 3D-scanning?
Med avancerad utrustning når man mätprecision på mikronnivå, upp till 0,001 till 0,15 mm beroende på modell och objekt.
Går det att använda 3D-scanning direkt i produktionsmiljö?
Ja, 3D-scanning kan utföras direkt ute på shop floor med portabla system utan behov av klimatstyrd labbmiljö.
