Så väljer du rätt CMM-storlek för din verkstad
- för 5 dagar sedan
- 8 min läsning
Välj en koordinatmätmaskin (CMM) med mätområden i X, Y och Z som minst är dubbla din största detaljdimension i respektive axel. Det är tumregeln som håller i praktiken, och den finns av ett konkret skäl: probförlängningar, fixturer och roterande uppställningar äter snabbt upp volymen om du räknar för snävt. En detalj på 300 × 200 × 150 mm kräver alltså ett mätområde på minst 600 × 400 × 300 mm för att du ska ha rörelsefrihet nog att mäta kritiska funktioner utan att kompromissa med noggrannheten. Branschguider bekräftar att X-, Y- och Z-mätområden bör vara minst dubbla den största detaljens respektive dimension.
Tumregeln gäller rakt av för de flesta standardfall. Modifiera den när:
Detaljen är tung och kräver gantry eller portalkonstruktion med extra golvbärighet
Automationsbehov eller palleteringsfixturer lägger till 30–50 % extra volym utöver detaljmåtten
Toleranserna är under 5 µm och du behöver ett mätområde som ger noggrannhetsmarginalen att hålla längs hela travel-sträckan
Du mäter långa axlar eller rör som kräver roterande uppställning och därmed diagonal mätvolym
Viktiga insikter
Välj CMM-mätvolym med minst dubbla din största detaljdimension per axel, lägg till fixtur- och probtillägg, och verifiera noggrannhetsspecifikationen längs hela travel-sträckan.
Punkt | Detaljer |
Tumregeln 2× | Välj X, Y och Z-travel som minst är dubbla din största detaljdimension i respektive axel. |
Räkna med tillägg | Lägg till 50–150 mm per axel för probförlängning och fixtur innan du jämför mätvolymer. |
Noggrannhet längs hela travel | Begär noggrannhetskurvan för hela mätvolymen, inte bara för ett litet referensvolym. |
Installationskrav tidigt | Kontrollera golvbärighet, temperaturkontroll och transportväg innan maskinval är klart. |
Lksab som lokal partner | Lksab erbjuder dimensioneringsrådgivning, demonstration och service i Sverige för KSCAN X, TrackScan P42 och Lasertracker. |
Innehållsförteckning
Hur räknar du fram nödvändig mätvolym steg för steg?
Börja med att dokumentera dina verkliga detaljer, inte ritningens nominella mått. Mät den faktiska maximala längden, bredden och höjden på den största komponenten du planerar att inspektera. Lägg sedan till de tillägg som praktiken kräver.
Standardformeln ser ut så här:
Mätvolym = (maxdimension + fixtur- och probtillägg) × säkerhetsmarginal
I praktiken innebär “2×-tumregeln” att säkerhetsmarginalen är inbyggd, men du behöver fortfarande specificera tilläggen separat:
Probförlängning: räkna med 50–100 mm extra per axel för stylusarmar och förlängningsstavar
Fixtur och uppspänning: lägg till 80–150 mm beroende på fixturtyp
Roterande mätning: om detaljen vänds eller roteras, beräkna den diagonala sträckan och lägg till den som extra Z-volym

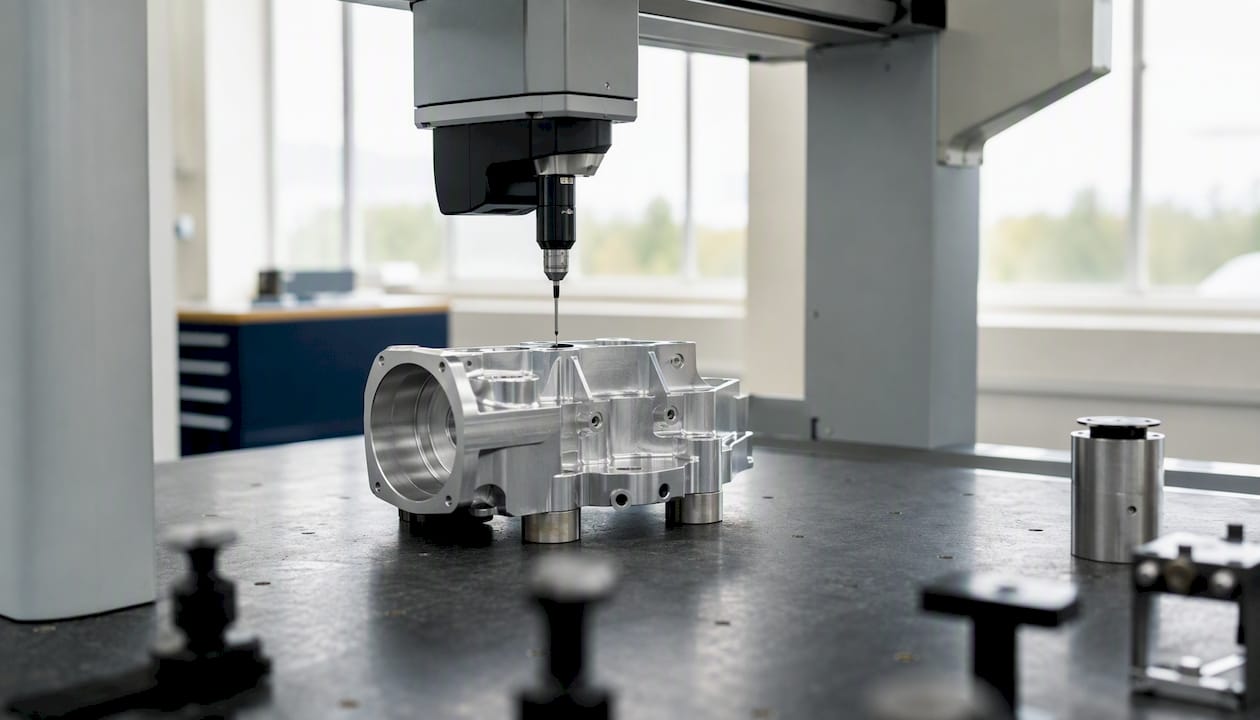

Konkret exempel: En motorhusdetalj mäter 450 × 280 × 200 mm. Fixturer och probförlängningar kräver extra utrymme i respektive axlar för att möjliggöra korrekt mätning.
X: 450 + 120 = 570 mm → välj minst 700 mm travel (2× ger 900 mm, vilket är bättre)
Y: 280 + 80 = 360 mm → välj minst 500 mm travel
Z: 200 + 70 = 270 mm → välj minst 400 mm travel
Resultatet pekar mot en standard bridge-CMM i klassen 700 × 500 × 400 mm eller större. CMM-processen bygger på uppställning, sondning, datainsamling och jämförelse mot CAD, och varje steg kräver att maskinen har rörelsefrihet nog att nå alla kritiska ytor utan ominspänning.
Proffstips: Väg detaljerna och kontrollera golvritningen för din lokal redan i offertfasen. Gantry- och portalmaskiner kan väga flera ton och kräver förstärkt betongplatta, och det är ett krav som ofta glöms bort tills leveransen är inbokad.
Multifixturer och palleteringssystem förändrar beräkningen ytterligare.
Vilka urvalskriterier väger tyngst utöver mätvolymen?
Mätvolymen är startpunkten, men den avgör inte allt. Dessa kriterier bör du ha klara svar på innan du jämför offerter.
Noggrannhet och E0/E1-specifikationer
Noggrannheten försämras med ökande mätvolym. En maskin med E0 = 1,5 µm i ett litet mätrum kan ha E0 = 3,5 µm i ett stort. ISO 10360-standarden styr hur CMM-prestanda verifieras och kontrolleras regelbundet med acceptanstester. Begär alltid noggrannhetskurvan för hela travel-sträckan, inte bara för ett litet referensvolym mitt i maskinen.
Probe- och skanningskapacitet
Valet av sond påverkar direkt hur stor del av mätvolymen du faktiskt kan använda. Olika sondtyper som touch-trigger, skannande kontaktsond, optisk och laser har olika begränsningar i vikt, ytfinhet och scanning-volym. Optiska och lasersystem passar lättare detaljer med komplexa ytor, medan kontaktsonder ger högre noggrannhet på metalldetaljer med strikta toleranser. Styluslängd och vinklade konfigurationer minskar den effektiva räckvidden, så specificera dina kritiska funktioner och fråga leverantören vilken sondkonfiguration som täcker dem.
Fixtur- och hanteringskrav
Automatiserade fixturer och manipulatorarmar kräver extra volym i Z-led
Palleteringssystem för serieinspektioner ökar fotavtrycket markant
Tunga detaljer (över 500 kg) kräver maskinbord med hög bärighet och ofta gantry-konstruktion
Genomströmning och cykeltider
En större maskin rör sig inte nödvändigtvis snabbare. Fråga efter mätprogrammets cykeltid för din specifika detaljgeometri, inte bara maskinens maximala rörelsehastiget. För mätprocessen i serieproduktion är cykeltid per detalj ofta viktigare än mätvolym.
Service, kalibrering och lokalt stöd
TCO (total ägandekostnad) inkluderar kalibreringskostnader, reservdelar och responstid vid driftstopp. En maskin med utmärkt specifikation men utan lokal servicetäckning i Sverige kan bli dyr i längden. Fråga alltid om serviceavtal, kalibreringscykel och garanterad responstid.
Proffstips: Begär en checklista med urvalskriterier från leverantören och fyll i dina egna krav kolumn för kolumn. En strukturerad mätchecklista gör det lättare att jämföra offerter på lika villkor och undviker att du missar ett krav som dyker upp efter köpet.
Hur påverkar CMM-typen valet av fysisk storlek?
Maskintypen och mätvolymen hänger ihop. Välj fel typ och du betalar antingen för mycket eller får en maskin som inte klarar jobbet.
Bridge-CMM passar medelstora till stora detaljer med hög noggrannhet. Det är standardvalet för verkstäder som mäter bearbetade komponenter upp till ungefär 1 000 × 1 500 mm. Stabil konstruktion, bra noggrannhet längs hela travel-sträckan och ett brett utbud av sondkonfigurationer.
Gantry och portal tar vid när detaljerna är för stora eller tunga för en bridge. Fordonspaneler, flygplanskonstruktioner och stora gjutgods hamnar i den här kategorin. Gantry-lösningar är kostnadseffektiva först när detaljstorlek och vikt gör andra maskintyper opraktiska, och de kräver planering av golv och transport tidigt i projektet.
Portabla armar och horisontella arm-CMM löser ett annat problem: detaljer som inte kan flyttas till mätlabbet, eller prototyper som behöver mätas direkt vid maskinen. Noggrannheten är lägre än för stationära maskiner, och bärförmågan begränsar vilka detaljer du kan mäta.
Praktiska användningsfall per typ:
Bridge-CMM: bearbetade motorkomponenter, transmissionsdelar, hydraulikblock
Gantry/portal: karossdelar, flygplanskonstruktioner, stora gjutgods och svetsade konstruktioner
Portabel arm: prototyper, fältmätning, detaljer som inte kan lyftas till mätbord
Horisontell arm: långa plåtdelar och karosseri där vertikal åtkomst är begränsad
Robotiserade och automatiserade CMM-lösningar passar när volymen är hög och detaljerna är standardiserade. Linjeintegration kräver att maskinen kommunicerar med produktionssystemet, vilket ställer krav på programvara och gränssnitt utöver den fysiska storleken.
Vilka installations- och miljökrav begränsar din CMM-storlek?
En maskin som passar på pappret kan vara omöjlig att installera i din lokal. Gå igenom dessa punkter innan du signerar.
Temperaturkontroll: de flesta precisions-CMM kräver 20 °C ± 1 °C för att hålla specifikation. Stora maskiner i oklimatiserade hallar kompenserar med temperaturkorrigering i mjukvaran, men det ger alltid en noggrannhetsförlust
Vibrationsisolering: tung produktion i närheten kräver aktiv vibrationsisolering, särskilt för maskiner med E0 under 2 µm

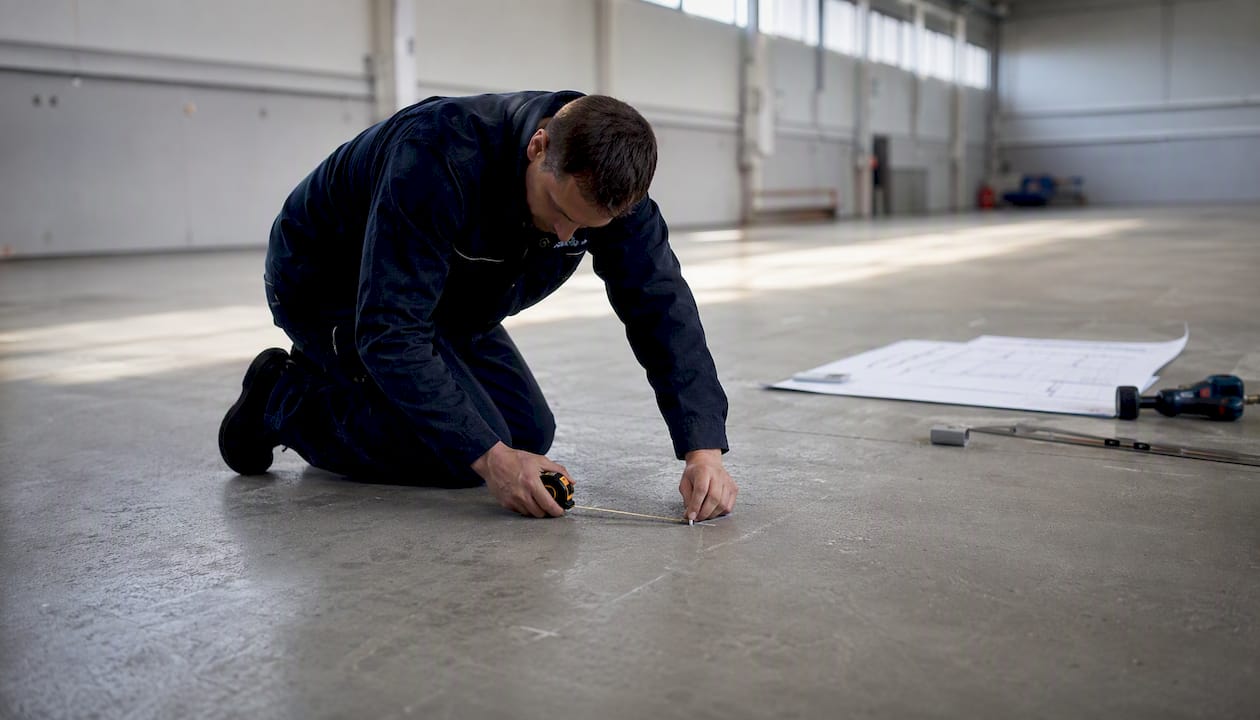

Golvbärighet: en gantry-CMM kan väga 5–15 ton. Kontrollera att golvplattan klarar lasten och att det finns utrymme för eventuell förstärkning
Transportväg: mät dörröppningar, hissar och korridorer. En bridge-CMM i klassen 1 000 × 1 500 mm levereras ofta i delar men kräver ändå fri höjd och bredd för montering
Serviceutrymme: räkna med minst 800–1 000 mm fritt utrymme runt maskinen för sond- och fixturbyten, kalibrering och underhåll
Kranförberedelse: tunga maskiner kräver lyftpunkter i taket eller en mobil kran vid installation och vid framtida flytt
Ta med en ritning över lokalen med inritade mått, dörröppningar och golvbelastningsdata till leverantörsmötet. Det sparar tid och förhindrar obehagliga överraskningar sent i projektet.
Hur skalerar kostnad och leveranstid med CMM-storleken?
Priset på en CMM stiger inte linjärt med storleken. Det är de kringliggande kostnaderna som ofta överraskar.
Maskinpris: en standard bridge-CMM i medelstort format kostar väsentligt mindre än en specialbyggd gantry, där priset kan vara flera gånger högre beroende på mätvolym och noggrannhetskrav
Transport och installation: stora maskiner kräver specialtransport, kranlyft och längre installationstid. Räkna med att installations- och driftsättningskostnaden kan vara en betydande del av maskinpriset, ofta en stor andel.
Golförstärkning: om golvplattan behöver förstärkas tillkommer byggkostnader som sällan syns i maskinofferten
Klimatanläggning: ett dedikerat mätrum med temperaturkontroll för en stor maskin kan kräva en separat HVAC-investering
Ledtider: standardiserade bridge-CMM levereras ofta inom 8–16 veckor. Specialbyggda gantry-maskiner kan ha ledtider på 6–18 månader, vilket påverkar hela projektplanen
Kalibrering och service: en större maskin har fler axlar att kalibrera och tar längre tid per kalibreringscykel. Planera för årlig kalibrering och fråga om serviceavtalets täckning och responstid
TCO-budgeten bör inkludera: maskinpris, transport, installation, golv- och klimatåtgärder, utbildning, serviceavtal för fem år och kalibreringskostnader. Glöm inte att räkna in kostnaden för driftstopp om maskinen inte har lokal servicetäckning.
Hur hjälper Lksab dig att dimensionera och serva rätt CMM i Sverige?
Lksab, det vill säga LK Scandinavia AB, är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology. Det innebär att du får tillgång till ett brett produktsortiment och lokal kompetens för försäljning, installation, kalibrering och service utan att behöva vända dig till en utländsk leverantör för teknisk support.
Produkterna täcker ett brett spektrum av mätvolymer och användningsfall:
SIMSCAN: kompakt 3D-skanner för snabb optisk skanning av komplexa ytor, passar som komplement till stationär CMM
TrackScan P42: portabelt skanningssystem för medelstora till stora detaljer, lämpligt när detaljen inte kan flyttas till mätlabbet
KSCAN X: kombinerar probing och optisk skanning med hög upplösning, passar applikationer med strikta toleranser och komplexa geometrier
Lasertracker: för mycket stora mätvolymer och mobila mätuppgifter i produktionsmiljö, exempelvis flygplanskonstruktioner eller stora svetsade strukturer
Lksab levererar hela kedjan: dimensionsanalys och rådgivning inför köp, installation och driftsättning, utbildning av operatörer och löpande kalibrering enligt ISO 10360. Serviceavtal med garanterad responstid finns tillgängliga för att hålla nere TCO.
Inför ett möte med Lksab, ha dessa uppgifter klara:
Maxmått (L × B × H) på din största detalj
Vikt på tyngsta detaljen
Snävaste tolerans du behöver mäta
Önskad genomströmning (detaljer per skift)
Lokalens mått, dörröppningar och golvbärighet
Vanliga misstag vid val av CMM-storlek och hur du undviker dem
Det vanligaste felet är att räkna på detaljens nominella mått och glömma fixturen. Resultatet är en maskin som tekniskt sett rymmer detaljen men inte ger probben tillräcklig rörelseyta för att nå alla kritiska funktioner. Lösningen är enkel: rita upp uppspänningen i 3D och kontrollera probbanorna innan du bestämmer dig för mätvolym.
Det näst vanligaste misstaget är att ignorera golvkraven tills maskinen är beställd. Golförstärkning tar tid och pengar, och om det inte är planerat från start kan det försena driftsättningen med månader.
Överdimensionering utan tydlig framtida produktplan är ett tredje problem. En gantry-maskin för detaljer du kanske mäter om tre år kostar pengar nu, tar plats och kräver kalibrering oavsett om den används eller inte. Skala upp när behovet är konkret, inte hypotetiskt.
Praktiska korrigeringar:
Testa offerten mot dina tre mest komplexa detaljer, inte mot genomsnittsdetaljen
Begär en provmätning eller demonstration med dina egna detaljer innan köp
Kontrollera att leverantören kan visa noggrannhetskurvan för hela mätvolymen, inte bara för ett litet referensvolym
Fråga specifikt om probkonfigurationen som täcker dina djupaste hål och svårast åtkomliga ytor
Proffstips: Framtidssäkra valet genom att fråga om maskinen kan uppgraderas med fler sondkonfigurationer eller automatisering senare. Det är billigare att köpa en maskin med rätt grundkonstruktion nu än att byta ut den om tre år.
Lksab hjälper dig att ta nästa steg
Att välja rätt mätvolym är en teknisk fråga, men det är också en affärsfråga. Fel storlek kostar i form av omarbete, förseningar och kalibreringsproblem.
Lksab erbjuder ett kostnadsfritt dimensioneringsmöte där du tar med dina detaljmått, toleranser och genomströmningskrav och får en konkret rekommendation om mätvolym och maskintyp. Du kan också hyra utrustning för att testa ett arbetsflöde innan du investerar. KSCAN X och TrackScan P42 passar ett brett spektrum av mätvolymer och finns tillgängliga för demonstration. För mycket stora mätuppgifter erbjuder Lksab även lasertrackers med lokal service och kalibrering i Sverige. Kontakta Lksab med dina maxmått, vikt och toleranser så får du ett konkret förslag att ta med till nästa inköpsmöte.
