Definition precisionsmätning: guide för industrin
- för 1 dag sedan
- 7 min läsning
Kort sagt:
Precisionsmätning använder systematiska metoder för att mäta dimensioner med hög noggrannhet och repeterbarhet. Den bygger på kalibrerade instrument och stabila referensgeometrier för att säkerställa tillförlitliga resultat. Användning av rätt metoder och referenser minskar fel och förbättrar produktionskvaliteten.
Precisionsmätning definieras som systematiska metoder och verktyg för att mäta storlek, form och position med extremt hög repeterbarhet och noggrannhet, i syfte att säkerställa toleranser och minimera fel i tillverkningsprocessen. Inom industrin skiljer man tydligt mellan precision och noggrannhet: precision anger hur konsekvent upprepade mätningar är, medan noggrannhet anger hur nära det verkliga värdet resultatet ligger. Verktyg som koordinatmätmaskiner (CMM), lasertrackers, mikrometrar och granitytplattor utgör ryggraden i modern mätteknik. Rätt tillämpad minskar precisionsmätning kassationer, produktionsstopp och kostnader för omarbetning, vilket gör den till en direkt konkurrensfaktor i tillverkningsindustrin.
Vad är definition precisionsmätning och hur fungerar det?
Precisionsmätning är inte ett enskilt instrument utan en hel metodik. Den bygger på att varje mätning ska kunna upprepas med samma resultat, oavsett vem som utför den eller när. Det är den egenskapen som gör mätdata användbar för kvalitetsbeslut i produktion.
Mätinstrument och metoder i praktiken
Industrin använder flera klasser av instrument beroende på krav och tillämpning:

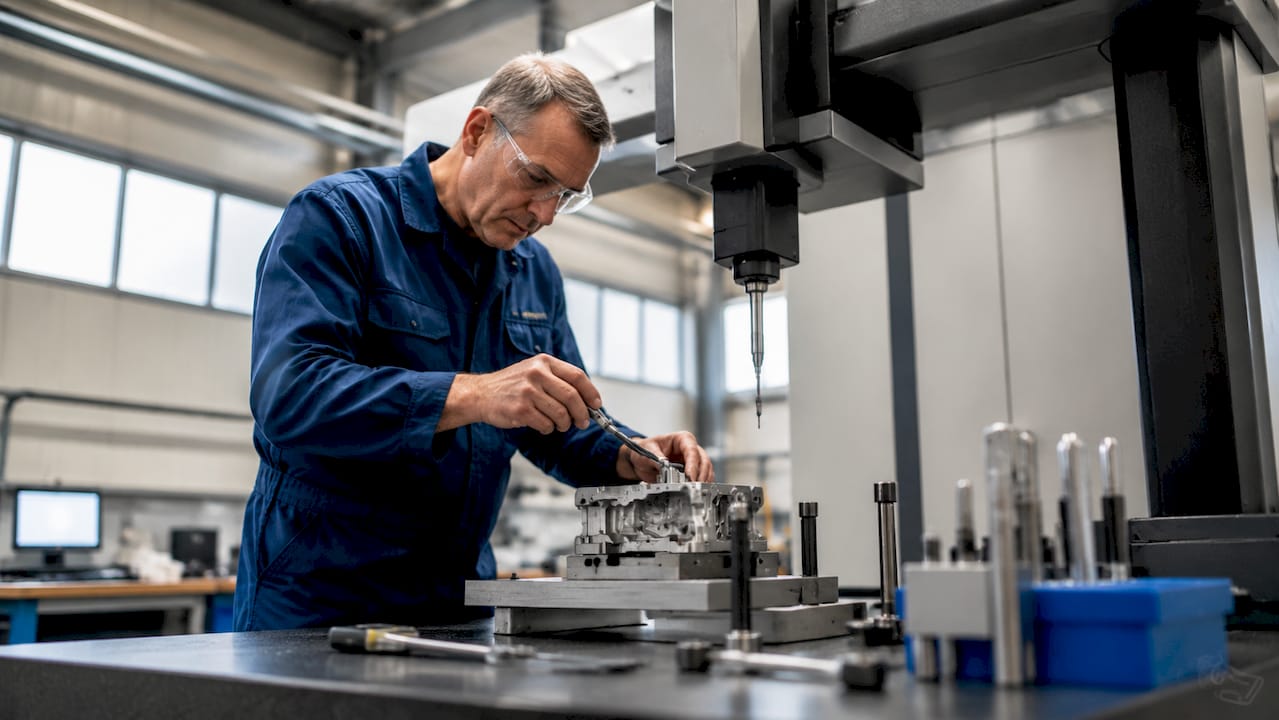

Koordinatmätmaskiner (CMM): Mäter tredimensionell geometri med kontaktprobeteknik eller optiska sensorer. Automatiserade CMM-system med robot kan köras dygnet runt och eliminerar mänskliga fel.
Lasertrackers: Används för stora detaljer och monteringsstrukturer, exempelvis inom flyg- och fordonsindustrin. API Metrology och Nikon Metrology erbjuder ledande lösningar inom detta segment.
Mikrometrar och digitala höjdmätare: Standardverktyg för dimensionskontroll vid maskinbearbetning, med upplösning ner till 0,001 mm.
Digitala nivåer och vinkelmätare: Kontrollerar planhet och vinkelrätvinklighet i maskininställning och fixturering.
Varje instrument kräver kalibrering mot spårbara referensstandarder för att mätdata ska vara tillförlitlig. Utan kalibrering är resultaten värdelösa för kvalitetssäkring.
Miljöfaktorer som påverkar mätresultatet
Miljön är en underskattad felkälla. Mätfel uppgår till cirka 0,27 ppm per meter utan korrigering för temperatur, lufttryck och luftfuktighet. Det innebär att ett fel på 0,27 mikrometer per meter uppstår om miljöfaktorerna ignoreras. För detaljer med toleranser under 10 mikrometer är detta avgörande. Standardtemperaturen för dimensionsmätning är 20 °C enligt ISO 1. Avvikelser från denna temperatur ger termisk expansion i både detalj och instrument, vilket förskjuter resultaten systematiskt.
Proffstips: Låt detaljer och mätinstrument acklimatiseras i mätlokalen minst fyra timmar innan mätning. Det eliminerar den vanligaste orsaken till systematiska mätfel i verkstadsmiljö.

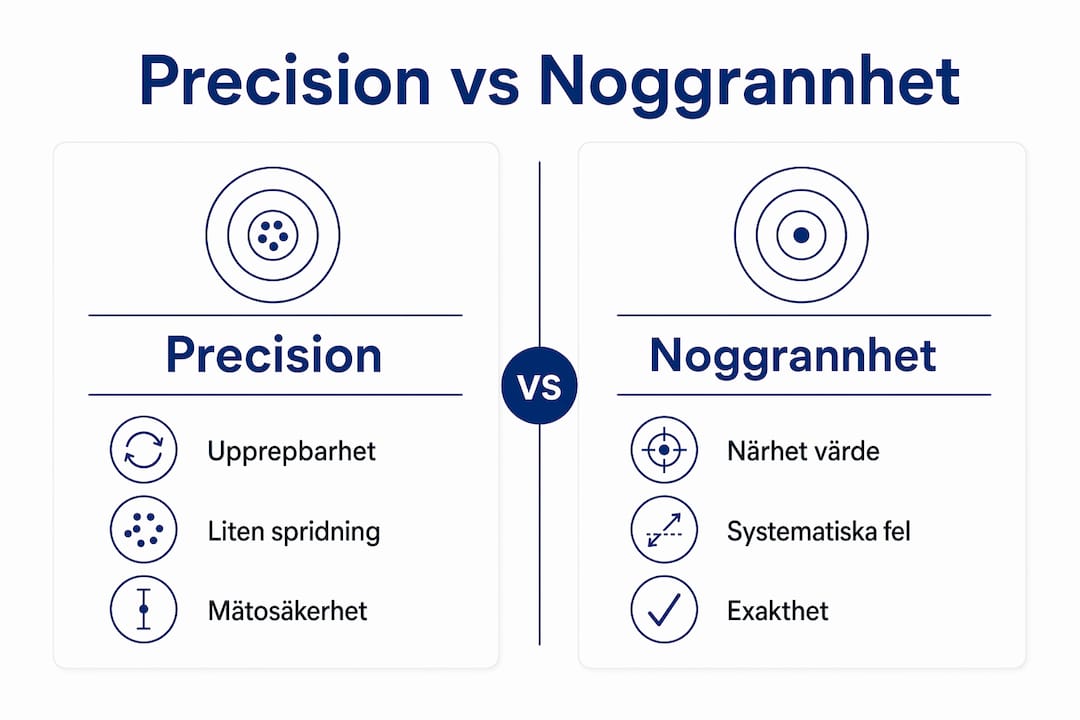

Precision kontra noggrannhet: vad är skillnaden?
Precision definieras som osäkerheten i mätningen, det vill säga hur liten spridningen är mellan upprepade mätningar. Noggrannhet mäter i stället hur nära det verkliga värdet resultatet ligger. Skillnaden är fundamental och missförstås ofta i produktionsmiljöer.
Konsekvenser i tillverkning
Hög precision utan noggrannhet innebär systematiska fel i mätningen. Alla mätningar hamnar nära varandra men konsekvent fel. Det är det farligaste scenariot i produktion, eftersom felet är osynligt utan kalibrering mot en känd referens. Hög noggrannhet utan precision ger i stället slumpmässig spridning kring rätt värde. Det är lättare att upptäcka men svårare att kontrollera statistiskt.
Egenskap | Precision | Noggrannhet |
Definition | Repeterbarhet vid upprepade mätningar | Närhet till verkligt värde |
Feltyp vid brist | Slumpmässig spridning | Systematisk avvikelse |
Synlighet | Syns i statistisk spridning | Kräver referensjämförelse |
Konsekvens i produktion | Inkonsekvent kvalitet | Konsekvent fel produkt |
Åtgärd | Förbättra mätprocess och instrument | Kalibrera mot spårbar standard |
Ett praktiskt exempel: en CNC-svarv som konsekvent producerar axlar 0,05 mm för smala är precis men inte noggrann. Operatören ser jämna mätvärden och misstänker inget fel, tills detaljerna inte passar i monteringen. Det är ett klassiskt produktionsfel som kalibrering och spårbar mätning förhindrar.
Hur utförs precisionsmätning i tillverkningsprocessen?
Precisionsmätning är en integrerad del av produktionskedjan för att minimera stopp och felattrapp. Den utförs i flera steg, från maskininställning till slutkontroll, och dokumenteras för spårbarhet.
Maskininställning och referenssättning: Innan produktion startar kontrolleras maskinens geometri, spindellöpning och fixturering med CMM eller lasertrackers. Avvikelser korrigeras innan första detalj produceras.
Mätning av första detalj: Den första producerade detaljen mäts fullständigt mot ritningens toleranskrav. Storlek, form, ytjämnhet och positionering kontrolleras. Godkänns inte första detaljen startar inte serieproduktionen.
Stickprovskontroll under produktion: Statistisk processtyrning (SPC) används för att övervaka mätdata löpande. Avvikande trender identifieras tidigt och maskinen justeras innan toleransgränsen nås.
Slutkontroll och dokumentation: Varje batch avslutas med en formell kontroll. Mätdata sparas och kopplas till serienummer för full spårbarhet mot kund och certifieringskrav som ISO 9001 och IATF 16949.

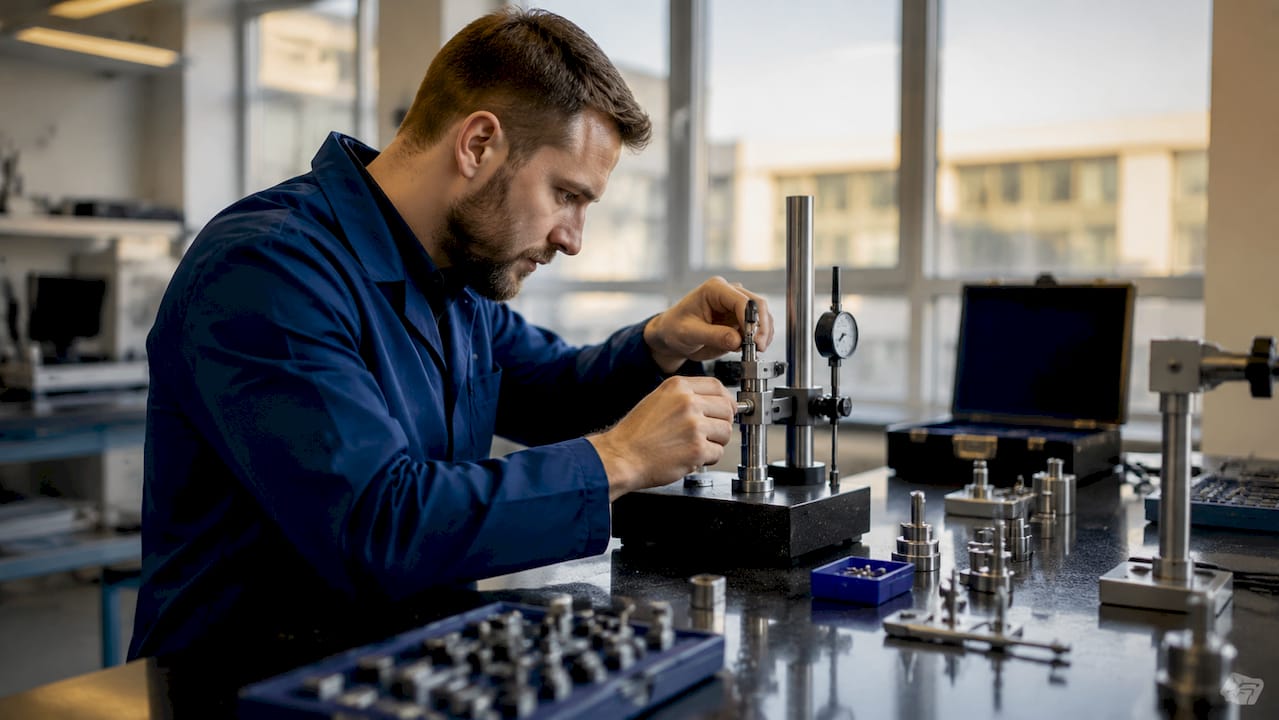

Kalibrering av mätinstrument: Alla instrument kalibreras regelbundet mot nationella referensstandarder via ackrediterade laboratorier, exempelvis RISE Research Institutes of Sweden.
Proffstips: Integrera mätning direkt efter varje kritisk bearbetningsoperation, inte bara vid slutkontrollen. Tidig processinvolvering minskar kassationer och ger möjlighet att justera vid små avvikelser innan felet förstärks i nästa operation.
Automatiserade inspektionssystem i produktionslinjer, exempelvis inline-CMM från LK Metrology, mäter varje detalj utan att bromsa flödet. Det är en investering som betalar sig snabbt i reducerade kassationer och omarbetningskostnader. Att integrera mätning tidigt i processen är en av de mest effektiva metoderna för att förbättra produktionsutfall.
Varför är referensgeometrier avgörande för mätresultaten?
Noggrannhet definieras aldrig av ett enskilt instrument utan av en hierarki av referensgeometrier som samspelar för att säkerställa spårbarhet och tillförlitlighet. Det är ett av de mest förbisedda områdena i praktisk mätteknik.
Hierarkin av fysiska referensverktyg
Referensgeometrier bildar en pyramid av tillförlitlighet:
Granitytplatta: Basen i all dimensionell inspektion. Granitytplattors egenskaper som dimensionsstabilitet, slitstyrka och vibrationsdämpning gör dem idealiska för produktion. De fastställer den plana referensytan som alla övriga mätningar utgår från.
Granitkvadrater: Fastställer vinkelrätvinklighet i förhållande till ytplattan. Används för att kontrollera att detaljer och maskiner är rätvinkliga i X, Y och Z.
Raka kanter (linjaler): Kontrollerar rätlinjighet längs en axel. Används vid kalibrering av maskinbäddar och slidar.
Digitala sensorer och CMM-programvara: Bygger på de fysiska referenserna ovan. Utan stabila fysiska referenser blir digitala mätningar osäkra, oavsett hur avancerad programvaran är.
Referensverktyg | Funktion | Konsekvens vid brist |
Granitytplatta | Fastställer plan referensyta | Alla mätningar i Z-led blir felaktiga |
Granitkvadrater | Säkerställer vinkelrätvinklighet | Vinkelfel sprids till alla angränsande mätningar |
Raka kanter | Kontrollerar rätlinjighet | Maskinbäddar och slidar kalibreras fel |
Kalibrerade mätdon | Spårbarhet till SI-enheter | Mätdata saknar juridisk och teknisk giltighet |
En undermålig granitytplatta med planhetssfel på 10 mikrometer introducerar ett systematiskt fel i varje mätning som utförs på den. Det felet adderas till alla övriga mätosäkerheter och kan i värsta fall överstiga detaljens tolerans. Trots ökade digitala möjligheter är fysiska referensverktyg av granit fundamentala och blir allt viktigare för att möta krav från avancerade industrisektorer som flyg och medicinteknik.
Praktiska konsekvenser av bristfälliga referenser syns tydligast vid monteringsproblem. Detaljer som var för sig klarar toleransen men inte passar ihop är ett klassiskt tecken på att referensgeometrierna i mätprocessen inte är samordnade. Det kostar tid, material och kundförtroende.
Viktiga insikter
Precisionsmätning kräver samspel mellan kalibrerade instrument, stabila referensgeometrier och kontrollerad miljö för att leverera tillförlitliga mätresultat i industriell produktion.
Punkt | Detaljer |
Precision och noggrannhet är olika | Hög precision utan noggrannhet ger systematiska fel som är svåra att upptäcka utan kalibrering. |
Referensgeometrier är grunden | Granitytplattor, kvadrater och raka kanter fastställer nollpunkter och riktningar som all mätdata bygger på. |
Miljön påverkar resultatet | Temperatur, lufttryck och luftfuktighet ger mätfel på upp till 0,27 ppm per meter utan korrigering. |
Tidig mätning minskar kassationer | Att integrera mätning direkt efter kritiska operationer förhindrar att fel förstärks i nästa steg. |
Kalibrering är inte valfritt | Alla instrument måste kalibreras mot spårbara standarder för att mätdata ska ha teknisk och juridisk giltighet. |
Precisionsmätning som konkurrensfaktor, inte bara kostnad
Jag har arbetat med mätteknik i industrin länge nog för att se ett tydligt skifte i hur tillverkande företag ser på mätning. För tio år sedan behandlades mätavdelningen som en nödvändig kostnad, ett filter i slutet av produktionslinjen som sorterade ut dåliga detaljer. Den synen är inte bara föråldrad. Den är dyr.
Det jag ser nu är att de mest konkurrenskraftiga tillverkarna har flyttat mätningen uppströms. De mäter efter varje kritisk operation, inte bara vid slutkontrollen. De använder mätdata för att styra processen i realtid, inte för att dokumentera vad som redan gått fel. Det är en fundamental skillnad i filosofi, och den syns direkt i kassationsstatistiken.
En annan sak som förvånar mig är hur ofta referensgeometrierna försummas. Jag har besökt verkstäder med avancerade CMM-system och lasertrackers, men med granitytplattor som inte kalibrerats på flera år. Det är som att ha ett precisionsinstrument monterat på ett skadat fundament. Investeringen i instrumentet är delvis bortkastad om referenserna inte håller måttet.
Framtiden för precisionsmätning ligger i ökad automation och integration med tillverkningssystem. Inline-mätning, digital tvilling och AI-driven avvikelsedetektering är inte längre framtidsvisioner utan verklighet i ledande fabriker. Men grunden förblir densamma: stabila referenser, kalibrerade instrument och en förståelse för skillnaden mellan precision och noggrannhet. Utan den grunden hjälper ingen teknik.
Min rekommendation till tekniker och kvalitetsansvariga: investera i utbildning om mätosäkerhet och referensgeometrier innan ni köper nästa instrument. Det ger mer utdelning än nästan någon annan insats inom kvalitetssäkring.
— Markus
Lksab hjälper dig att mäta rätt från start
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology. Det innebär att du får tillgång till ett komplett ekosystem av mätlösningar, från lasertrackers för stora strukturer till avancerade CMM-system för dimensionskontroll i verkstadsmiljö. Lksab erbjuder även kalibrering, service och teknisk support för alla produkter.
Har du äldre mätutrustning som inte längre håller toleranskraven? Lksab erbjuder uppgradering och retrofit av befintliga mätmaskiner, vilket förlänger livslängden och förbättrar prestandan utan att du behöver byta ut hela systemet. Kontakta Lksab för en genomgång av dina mätbehov och få konkreta rekommendationer anpassade till din produktion.
Vanliga frågor
Vad är precisionsmätning i korthet?
Precisionsmätning är systematiska metoder för att mäta storlek, form och position med hög repeterbarhet och noggrannhet. Syftet är att säkerställa att tillverkade detaljer håller angivna toleranser.
Vad skiljer precision från noggrannhet?
Precision anger hur konsekvent upprepade mätningar är, medan noggrannhet anger hur nära det verkliga värdet resultatet ligger. Hög precision utan noggrannhet innebär systematiska fel som kräver kalibrering för att upptäckas.
Vilka instrument används vid precisionsmätning?
De vanligaste instrumenten är koordinatmätmaskiner (CMM), lasertrackers, mikrometrar och digitala höjdmätare. Val av instrument beror på detaljens storlek, geometri och toleranskrav.
Hur påverkar temperaturen mätresultatet?
Temperaturavvikelser från standardtemperaturen 20 °C ger termisk expansion i detalj och instrument. Utan korrigering uppstår mätfel på upp till 0,27 ppm per meter, vilket är kritiskt vid toleranser under 10 mikrometer.
Varför är granitytplattor viktiga i precisionsmätning?
Granitytplattor fastställer den plana referensytan som all dimensionell inspektion utgår från. Deras dimensionsstabilitet, slitstyrka och vibrationsdämpning gör dem till den mest tillförlitliga grunden för industriell mätning.
