First article inspection: så verifierar du produktionen
- för 1 dag sedan
- 6 min läsning
En first article inspection (FAI) verifierar att produktionsprocessen kan reproducera ritningens krav. Metoden bygger på en formell verifieringsprocess som bekräftar att en ny eller ändrad tillverkningsprocess konsekvent producerar delar enligt specifikation, dokumenterat i en FAI-rapport (FAIR) enligt AS9102. Resultatet styr nästa steg direkt.
Godkänt resultat: produktionen fortsätter i planerad takt.
Underkänt resultat: produktionen stoppas, en avvikelserapport öppnas, en korrigerande åtgärd (CAPA) genomförs och en ny FAI krävs innan leverans.
Mätningen sker med koordinatmätmaskin (CMM), 3D-skanning eller kalibrerade handverktyg, beroende på detaljens geometri och toleranskrav.
Viktiga insikter
En first article inspection lyckas när fixturering, kalibrerad mätutrustning och en fullständig FAIR enligt AS9102 samverkar för att bevisa att processen kan reproducera ritningskraven.
Punkt | Detaljer |
FAI validerar processen | Provet ska visa att hela tillverkningsprocessen, inte bara delen, är stabil och repeterbar. |
Välj rätt FAI-typ | Full FAI vid nya delar eller stora ändringar, partial FAI vid mindre, avgränsade justeringar. |
Fixturering avgör ofta utfallet | Lås mätuppställningen innan provet för att undvika falska avvikelser vid mätning. |
Dokumentera i Forms 1–3 | Form 1 ger spårbarhet, Form 2 material och processer, Form 3 varje uppmätt karaktäristika. |
Lksab stödjer hela flödet | Mätmaskiner, 3D-skanners och kalibreringstjänster från Lksab täcker både labb- och fältmätning vid FAI. |
Innehållsförteckning
Vad innebär en första artikelinspektion egentligen?
En första artikelinspektion handlar inte om att kontrollera en enskild detalj. Den validerar hela processens förmåga att upprepa resultatet, inklusive maskininställning, fixturering, material och eventuella specialprocesser som värmebehandling eller ytbehandling.
Det finns två huvudtyper. Full FAI täcker samtliga karaktäristika på ritningen och krävs vid helt nya delar eller efter större processändringar. Partial FAI (även kallad delta-FAI) omfattar bara de karaktäristika som påverkats av en specifik ändring, vilket sparar tid vid mindre justeringar. Processen kopplar direkt till kvalitetsledningssystem som ISO 9001 och AS9100, där FAI fungerar som dokumenterat bevis på processberedskap innan serieproduktion startar.
När krävs en artikelauditering?
Vissa situationer utlöser krav på FAI nästan automatiskt, oavsett bransch:
En helt ny del introduceras i produktionen.
Konstruktionen ändras, till exempel en ny tolerans eller geometri.
Material eller tillverkningsprocess byts, exempelvis ny legering eller ny värmebehandling.
Produktionen flyttas till en ny leverantör eller ny anläggning.
Tillverkningen har legat nere länge och startas om.
Inom flyg, försvar och medicinteknik är kraven ofta strängare och kundstyrda. En kund kan kräva FAI enligt AS9102 även vid mindre verktygsändringar, medan fordonsindustrin ofta kopplar samma logik till PPAP-processen.
Steg-för-steg: hur genomförs en first article inspection?
En första artikel inspektion följer en tydlig ordning, från planering till slutgiltigt beslut. Hoppar du över steg ökar risken för omarbete längre fram.
Skapa en ballonged ritning och inspektionsplan. Varje karaktäristika på ritningen numreras (”balloonas”) och kopplas till en rad i inspektionsplanen, så att inget krav glöms bort.
Tillverka ett produktionsrepresentativt prov. Detaljen ska komma från samma verktyg, maskin och process som den planerade serieproduktionen, inte en prototyp från en annan uppsättning.
Mät varje karaktäristika. Välj mätmetod utifrån tolerans och geometri, notera gage-ID och kalibreringsdatum för varje instrument som används.
Dokumentera resultatet i FAIR. Fyll i AS9102 Forms 1–3, bifoga materialcertifikat och mätdata, och skicka rapporten för intern granskning innan den går till kund.
Fatta dispositionsbeslut. Vid godkänt resultat frisläpps produktionen. Vid avvikelse stoppas serien tills grundorsaken är åtgärdad och en om-FAI genomförd.

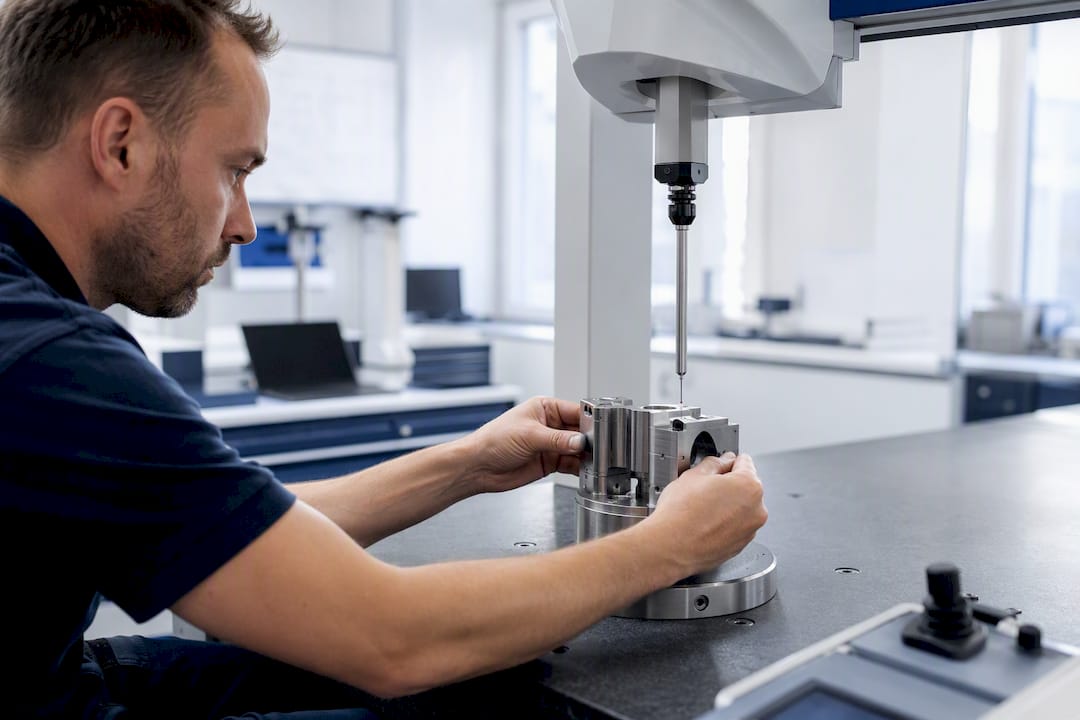

Proffstips: Lås fixturen och mätuppställningen innan du tar det första provet. En stor andel underkända FAI:er beror inte på delen själv utan på att fixturen tillåtit spel eller feluppriktning under mätningen.
Praktiker som arbetar dagligen med FAI påpekar att det är betydligt billigare att hitta ett setup-fel på den första artikeln än att upptäcka samma fel efter att tusen delar redan tillverkats.
Vad ska en FAIR enligt AS9102 innehålla?
En komplett FAIR enligt AS9102 (eller EN9102 i Europa) bygger på tre formulär som tillsammans skapar full spårbarhet:
Form 1 täcker part- och spårbarhetsdata: ritningsnummer, revision, leverantör och organisationens identitet.
Form 2 redovisar material och specialprocesser, till exempel gjutning, svetsning eller ytbehandling, med tillhörande certifikat.
Form 3 listar varje enskild karaktäristika, det uppmätta värdet mot toleransen, mätmetoden som använts och gage-ID för instrumentet.
Till rapporten bifogas normalt CMM-datafiler, foton av kritiska mått, materialcertifikat och eventuella avvikelserapporter. En komplett FAIR fungerar som bevis vid framtida revisioner och gör en senare delta-FAI enklare att genomföra, eftersom ändrade karaktäristika kan jämföras direkt mot originaldokumentationen.
Vilken mätutrustning passar bäst för din FAI?

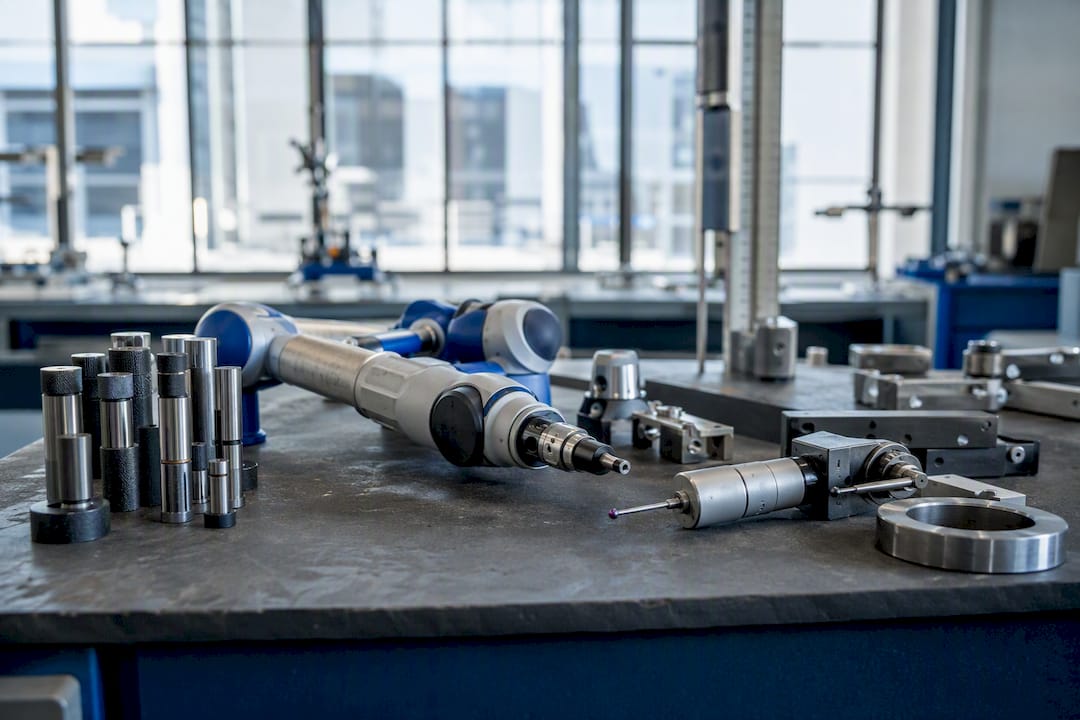

Valet mellan koordinatmätmaskin, 3D-skanning eller mätarm avgörs av detaljens geometri, tillgänglighet och krav på repeterbarhet. En fast CMM ger högsta noggrannhet för kritiska dimensioner på mindre eller mellanstora detaljer i en labbmiljö. Portabla mätarmar och skanningsarmar passar bättre för stora sammansättningar eller mätning direkt i produktionen, där detaljen inte kan flyttas.
För fria ytor och komplexa geometrier ger 3D-skanning ofta bättre täckning än enstaka punktmätningar, medan CMM fortfarande är förstahandsvalet för snäva toleranser på enskilda hål och plan. Många verkstäder kombinerar båda metoderna i samma FAI.
Oavsett metod måste varje mätverktyg ha ett unikt gage-ID och giltig kalibrering, och mätdata bör exporteras digitalt direkt till FAIR för att undvika avskrivningsfel. Vid extremt höga noggrannhetskrav, eller när kunden kräver oberoende verifiering, är det klokt att anlita ett ackrediterat mätlaboratorium som komplement till den interna mätningen.
Vanliga fel vid FAI och hur du åtgärdar dem

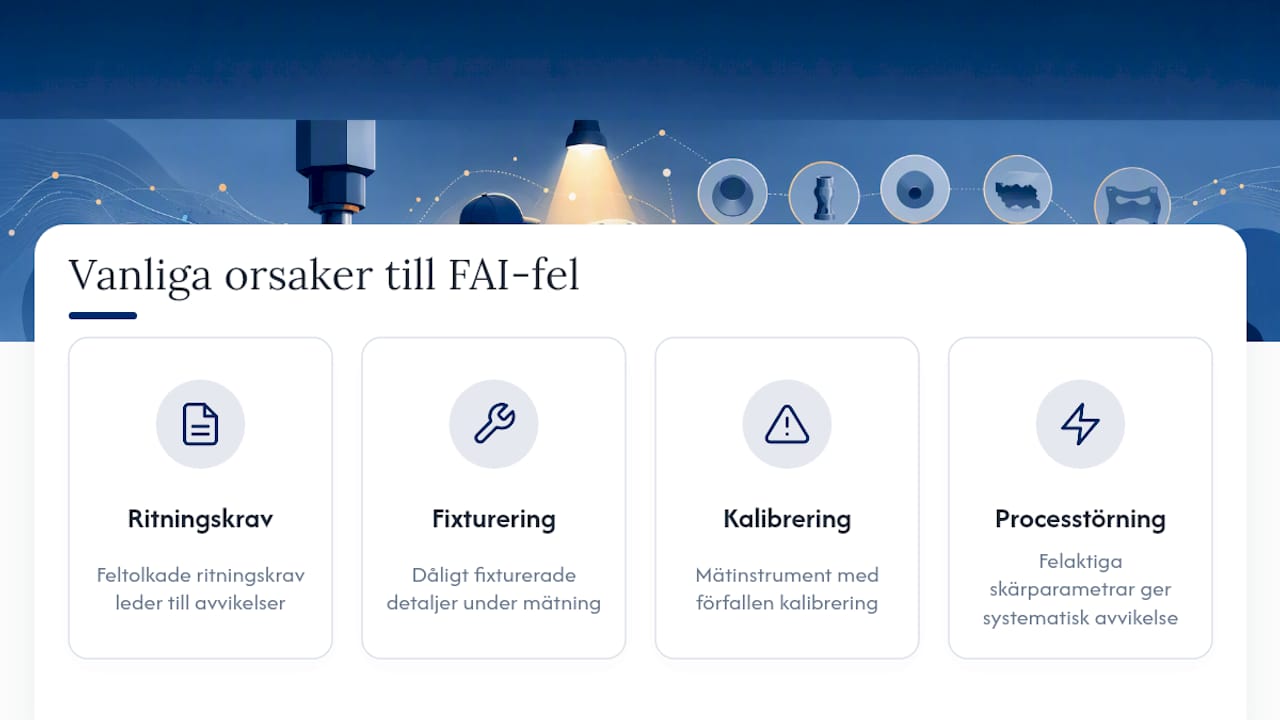

De flesta underkända FAI-resultat beror på ett fåtal återkommande orsaker: feltolkade ritningskrav, dåligt fixturerade detaljer under mätning, eller ett mätinstrument med förfallen kalibrering. Ibland ligger felet i själva processen, inte i mätningen, till exempel felaktiga skärparametrar som ger systematisk avvikelse på flera karaktäristika samtidigt.
Rätt disposition följer en fast ordning: stoppa produktionen, avgränsa (contain) berörda delar, gör en grundorsaksanalys (ROT), genomför en CAPA och kör därefter en om-FAI, antingen full eller partial beroende på hur omfattande ändringen var. Dokumentera varje steg och kommunicera tydligt med kunden innan produktionen återupptas.
Vad säger erfarenheten från verkstadsgolvet?
Markus på Lksab lyfter ofta samma punkt: fixtureringen avgör oftare utfallet än själva mätinstrumentet. En detalj som rör sig någon tiondel under mätning ger falska avvikelser som kostar timmar att utreda i efterhand.
Lksab levererar mätmaskiner, 3D-skanners och kalibreringstjänster som stödjer hela FAI-flödet, från fast CMM i labbmiljö till portabel mätning på verkstadsgolvet. En praktisk checklista för mätning hjälper dig säkerställa att fixturering, gage-ID och kalibreringsstatus är i ordning innan provet tas, oavsett om mätningen sker i labb eller på plats.
Det som ofta glöms bort i FAI-processen
Den vanligaste missuppfattningen om FAI är att den bara handlar om mätnoggrannhet. I praktiken är rapporten minst lika viktig som mätningen. En FAIR som saknar tydlig gage-spårning eller otydliga kommentarer skapar mer friktion mellan köpare och leverantör än en faktisk måttavvikelse gör.
Många verkstäder underskattar också partial FAI. De kör en fullständig ominspektion vid varje liten ändring, vilket kostar onödig tid, eller tvärtom struntar i re-FAI helt vid ändringar som faktiskt påverkar kritiska mått. Ingetdera är rätt. Bedöm alltid vilka karaktäristika som faktiskt berörs innan du bestämmer omfattningen.
Det jag skulle prioritera först som kvalitetsansvarig är inte mätinstrumentet, utan fixtureringsrutinen och kalibreringsdisciplinen. Rätt utrustning hjälper föga om provet rör sig under mätning eller om gage-ID saknas i dokumentationen.
Rätt utrustning gör FAI-arbetet enklare
Lksab är alternativet när du behöver mätutrustning som klarar hela FAI-flödet, från första ballongade ritning till slutgiltig FAIR, utan att du behöver blanda utrustning från flera leverantörer.
Som generalagent för Nikon Metrology, LK Metrology, scanology och API Metrology erbjuder Lksab både fasta koordinatmätmaskiner och portabla lösningar som KSCAN X för 3D-skanning av komplexa geometrier direkt på verkstadsgolvet. Det betyder att du kan mäta kritiska hål med CMM i labbet och samtidigt skanna fria ytor på samma detalj utan att byta system eller dataformat. Lksab erbjuder även kalibrering och service, så gage-ID och kalibreringsstatus alltid är spårbara i din FAIR. Kontakta Lksab för att få en genomgång av vilken mätlösning som passar dina detaljer och volymer bäst.
Vanliga frågor om first article inspection
Vad är skillnaden mellan en first article inspection och en vanlig kvalitetskontroll? En vanlig kvalitetskontroll granskar enskilda delar mot toleranser. En first article inspection validerar hela processens förmåga att repetera resultatet över tid, inklusive maskininställning, fixturering och material.
Måste alla branscher följa AS9102? Nej. AS9102 är etablerad praxis inom flyg och försvar, medan EN9102 används i Europa. Andra branscher, som fordonsindustrin, använder ofta liknande logik kopplad till PPAP i stället.
Hur lång tid tar en normal FAI-process? Tiden varierar med detaljens komplexitet och antal karaktäristika; enklare partial FAI-processer kan genomföras snabbt, medan fullständiga FAI på komplexa detaljer kan kräva en betydande tidsåtgång inklusive granskning.
Kan en leverantör godkänna sin egen FAIR utan kundens granskning? Det beror på avtalet. Många kunder, särskilt inom flyg och medicinteknik, kräver att de själva granskar och signerar FAIR innan produktionen frisläpps för leverans.
Vad händer om en karaktäristika inte kan mätas med tillgänglig utrustning? Då behöver du antingen anlita ett ackrediterat mätlaboratorium eller investera i rätt utrustning, till exempel en mätarm eller 3D-skanner, innan FAI kan slutföras korrekt.
Källor
Läs vidare i AS9102-standarden och Fictivs guide till FAI för formulär, bilagor och praktiska exempel på rapportering.
