Kalibrering av 3D-skanner: komplett guide för industrin
- för 6 dagar sedan
- 7 min läsning
Kalibrera 3D-skannern med en artefaktbaserad procedur och verifiera spårbarhet mot nationella referenser. Det är den kortaste, mest korrekta rekommendationen du kan ge en teknikansvarig. Intern rutinkontroll räcker för daglig driftverifiering, men en komplett kalibrering med spårbar rapport kräver ett ackrediterat labb eller en auktoriserad servicetekniker. Skicka skannern till Lksab (LK Scandinavia) för labbkalibrering, eller boka ett onsite-besök om utrustningen inte kan transporteras.
Förberedande checklista innan kalibrering:
Rengör linser och sensorytor med lämplig optikduk
Kontrollera kablage och kontaktdon visuellt och funktionellt
Verifiera att firmware är uppdaterad och dokumentera versionen
Säkerställ stabil strömförsörjning och temperaturstabil miljö
Samla modellbeteckning, serienummer och senaste kalibreringsrapport
Kalibrering utan spårbar rapport ger dig ett tal, inte ett bevis. Mätosäkerheten måste vara kvantifierad och kopplad till nationella referenser för att hålla vid en extern revision.
Kontakta LK Scandinavia AB för offertförfrågan. Ange modell, serienummer och önskad ledtid så återkopplar teamet snabbt.
Viktiga insikter
Kalibrering av 3D-skanner kräver artefaktbaserad procedur, spårbar rapport med kvantifierad mätosäkerhet och regelbundna enkla kontroller för att hålla mätdata tillförlitlig i industriell produktion.
Punkt | Detaljer |
Artefaktbaserad metod | Kalibrera mot sfärer, rutmönster eller referenskuber med kända dimensioner för spårbart resultat. |
Spårbar rapport krävs | Rapporten ska ange mätosäkerhet med täckningsfaktor och spårbarhetskedja mot nationella referenser. |
Frekvens efter användning | Daglig verifiering internt, komplett kalibrering halvårsvis till årsvis eller efter mekanisk händelse. |
Förbered innan leverans | Rengör linser, kontrollera kablage, dokumentera firmware-version och packa i stötdämpande förpackning. |
Lksab för auktoriserad service | Lksab utför labb- och onsite-kalibrering med fabriksutbildade tekniker för Nikon Metrology, Scanology och SCANTECH. |
Innehållsförteckning
Varför ska du kalibrera 3D-skannern regelbundet?
Kalibrering säkerställer att mätdata är spårbar och att mätosäkerheten är känd. Utan det vet du inte om skannern mäter rätt, bara att den mäter. För en kvalitetskontrollansvarig är skillnaden avgörande: ett okalibrerat system kan godkänna detaljer som egentligen är utanför tolerans, eller kassera godkända delar.
Konkreta konsekvenser av bristfällig kalibrering i produktion:
Felaktig processkontroll leder till systematiska avvikelser som inte fångas förrän i slutkontroll
Ökad risk för återkallningar när mätdata inte kan verifieras mot externa krav
Svårigheter att uppfylla kundkrav och branschstandarder som kräver spårbar mätning
ISO/IEC 17025 är den internationella standarden för provnings- och kalibreringslaboratorier. Principerna bakom standarden, spårbarhet, dokumenterade referensartefakter och kvantifierad mätosäkerhet, är relevanta även när du inte formellt certifierar ditt labb. De ger ett ramverk för vad en trovärdig kalibrering inom industrin faktiskt ska leverera.
Proffstips: Rengöring av linser, kontroll av kablage och stabil strömförsörjning är enkla men kritiska steg som förlänger tiden mellan fullständiga kalibreringar och minskar systematiska fel.
Vilka typer av 3D-skannrar kan kalibreras?
De flesta industriella 3D-skannrar kan kalibreras, men metod och artefakter varierar med teknik och tillämpning. Här är de vanligaste kategorierna och vad som gäller för varje:

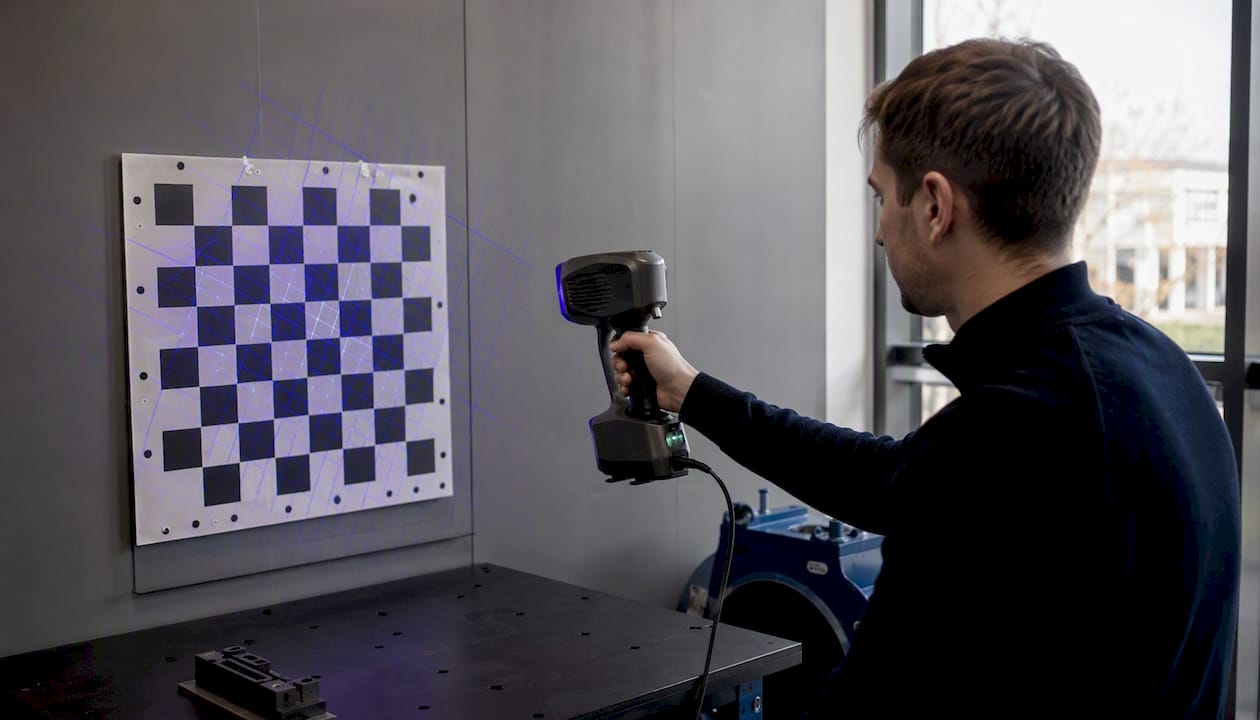

Handhållna triangulationsskannrar och strukturerat ljus Kalibreras mot plana rutmönster eller sfärpaket med kända dimensioner. Begränsning: känsliga för temperaturförändringar och mekaniska stötar, vilket kräver tätare kontroller vid fältanvändning.

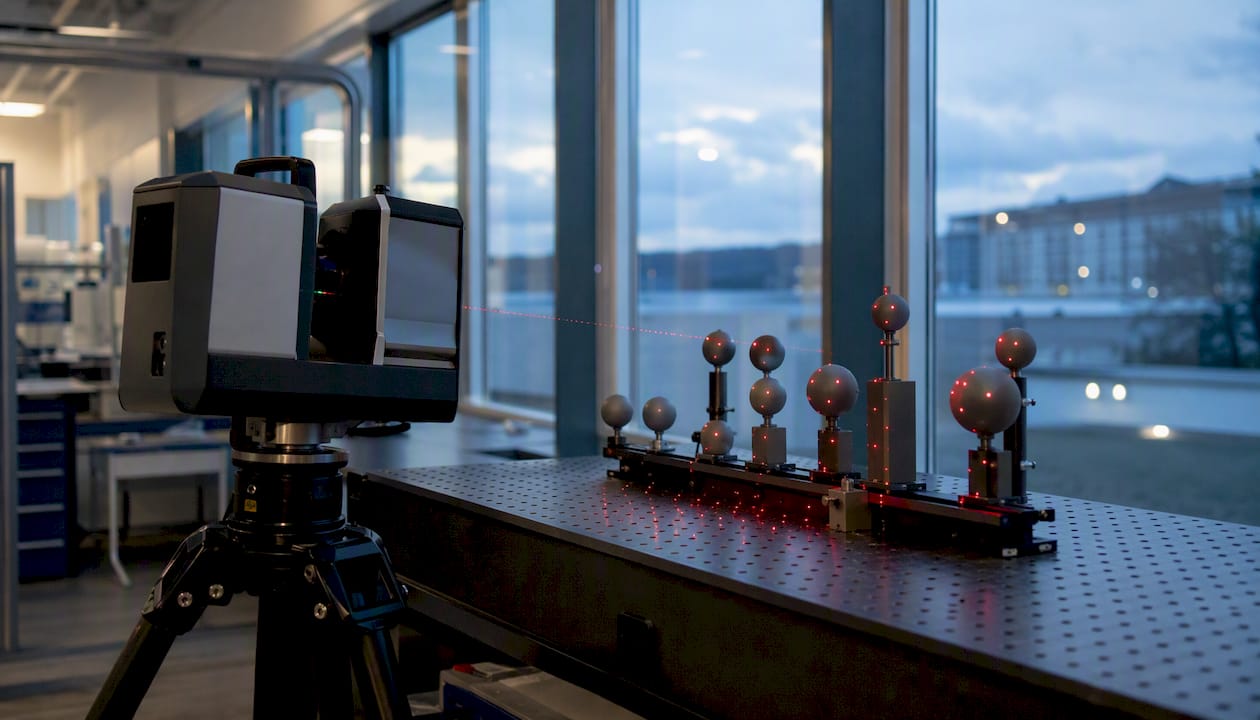

3D-laserskannrar Artefaktbaserad kalibrering med sfärer eller referenskuber. Verifiering sker genom skanning från flera vinklar och jämförelse mot kända mått. Lksab representerar SCANTECH laserskanners och hanterar kalibrering av dessa modeller.

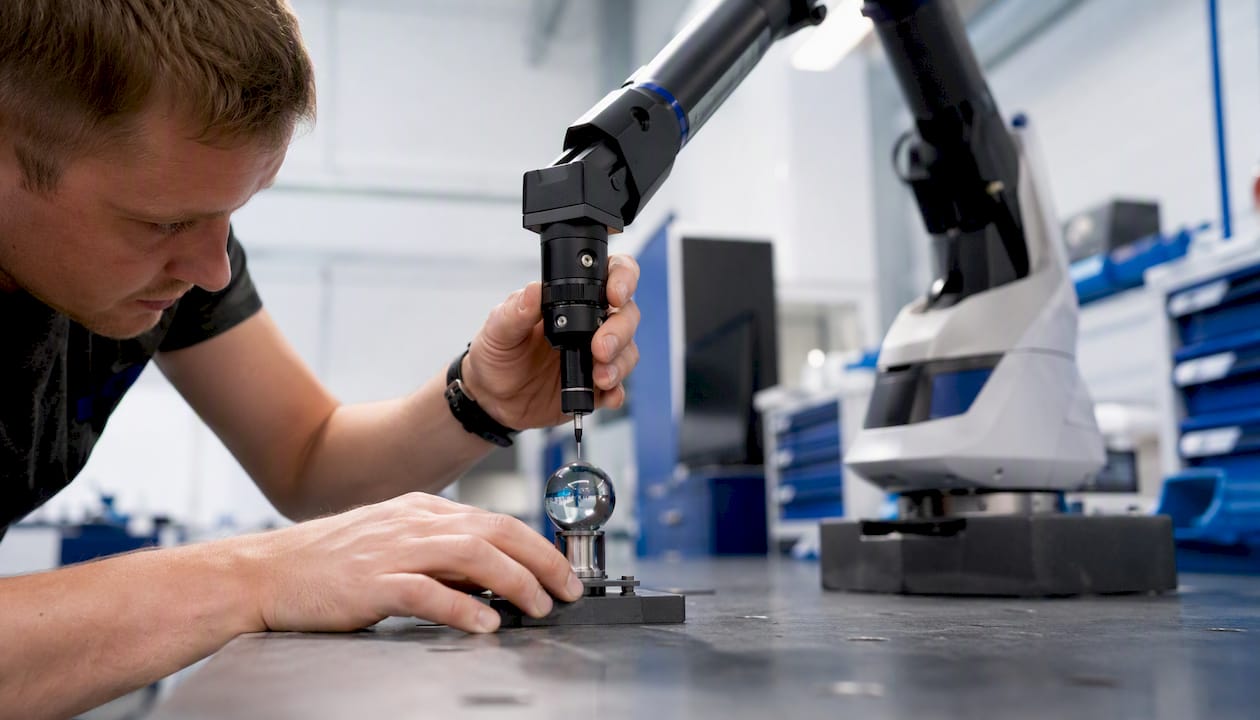

Skanningsarmar (mätarmar med skanner) Kombinerar arm- och skannerkalibrering. Armen kalibreras mot en referensboll eller känd geometri; skannern kalibreras separat och sedan ihop med armen. Tillverkarspecifika verktyg krävs ofta.
Lasertrackers Kalibreras med interferometri och referensobjekt med hög noggrannhet. Lksab erbjuder lasertracker och tillbehör samt tillhörande kalibreringstjänster.
Fotogrammetrisystem Kalibrering av kameraparametrar mot känd referenspanel. Kräver kontrollerade ljusförhållanden och stabil montering under kalibreringsprocessen.
Lksab representerar Nikon Metrology och Scanology i Sverige, vilket innebär tillgång till fabriksutbildade tekniker och tillverkarspecifika kalibreringsverktyg för dessa märken. SCANTECH-skannrar hanteras inom samma serviceram.
Tillverkarauktorisation är inte bara ett formellt krav. Det innebär att teknikern känner till de specifika feljusteringsmoderna för just den skannern, vilket ger en mer träffsäker kalibrering än en generisk procedur.
Proffstips: Kontrollera alltid om tillverkaren kräver auktoriserad service för att kalibreringsrapporten ska vara giltig för garantiändamål.
Vilka standarder och noggrannhetskrav gäller?
Spårbarhet innebär att varje mätresultat kan kopplas till nationella eller internationella mätstandarder via en obruten kedja av jämförelser, var och en med känd mätosäkerhet. Utan den kedjan är ett kalibreringsresultat inte mer än ett internt tal.
För 3D-skannrar uttrycks noggrannhet vanligtvis i dessa termer:
Bias (systematiskt fel): avvikelse från sann dimension, ofta angivet i mikrometer
Precision (repeterbarhet): spridning vid upprepade mätningar av samma objekt
Punktnoggrannhet: noggrannhet för enskilda mätpunkter i rymden
Volymfel: ackumulerat fel över hela mätvolymen, kritiskt för stora detaljer
Lasersystem kan vid korta avstånd uppvisa punktnoggrannhet i storleksordningen tiotals till hundratals mikrometer beroende på system och konfiguration. Det är ett brett spann, och det är just därför kalibrering mot kända referensartefakter är nödvändig: du behöver veta var i det spannet din specifika utrustning befinner sig.
Referensartefakter som sfärpaket, rutmönster och referenskuber används för att verifiera systemets prestanda. Artefaktens egen mätosäkerhet ingår i den totala mätosäkerhetsbudgeten, vilket är ett skäl att använda certifierade artefakter med spårbar kalibrering.
Vad ett kalibreringsprotokoll ska innehålla:
Mätosäkerhet uttryckt med täckningsfaktor (vanligtvis k=2, 95 % konfidens)
Referensartefakter med spårbarhetsinformation
Miljödata: temperatur och luftfuktighet under kalibreringen
Godkännandekriterier och jämförelse mot specifikation
Datum, utrustnings-ID och teknikerns signatur
Proffstips: Begär alltid att kalibreringsrapporten anger mätosäkerheten med täckningsfaktor. En rapport som bara anger “godkänd” utan siffror ger dig inget underlag för mätosäkerhetsbudgeten i din process.
Hur går kalibreringsprocessen till, steg för steg?
Processen följer ett fast flöde: intag och inspektion, förberedelser, artefaktbaserad justering, verifiering mot referenser och slutrapportering. Varje steg genererar dokumentation som ingår i den slutliga rapporten.
Intag och inspektion: Skannern registreras med modell, serienummer och ankomststatus. Synliga skador dokumenteras fotografiskt.
Förberedelser: Linser rengörs, kablage kontrolleras och firmware-version noteras. Skannern acklimatiseras till labbtemperatur (vanligtvis 20 °C ±2 °C).

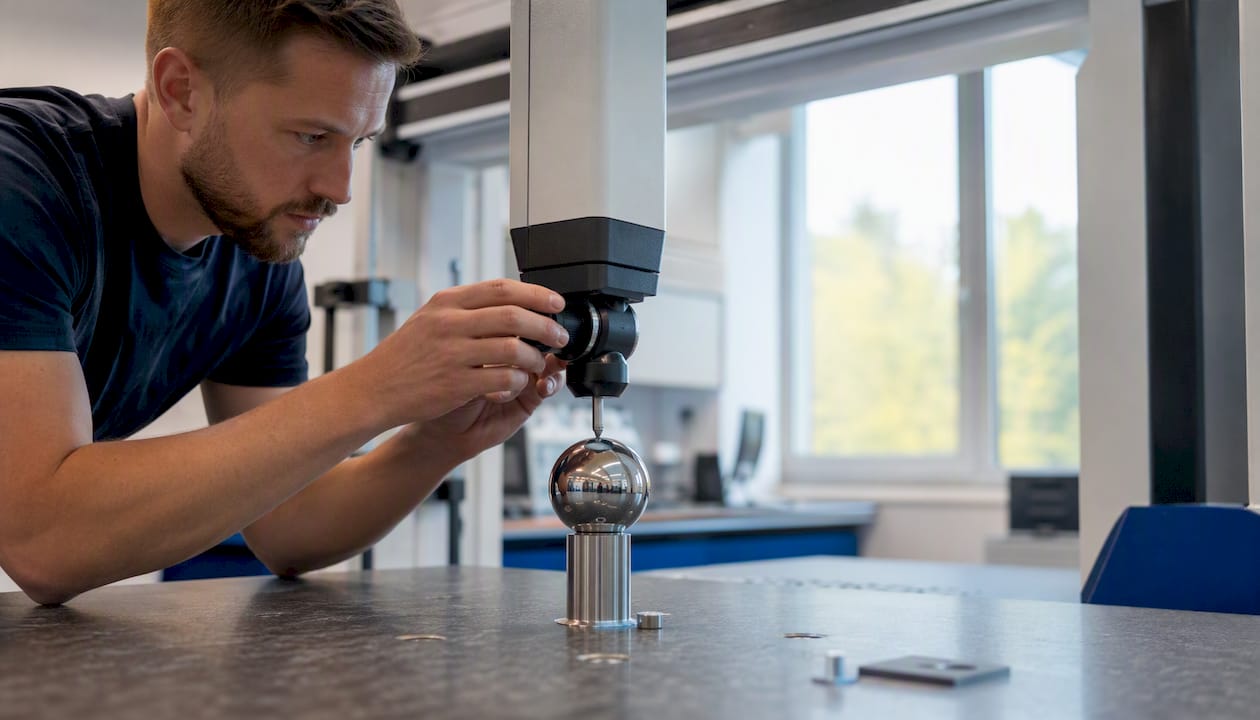

Artefaktbaserad justering: Skannern skannar kalibrerade referensmål från flera vinklar, rutmönster, sfärer eller referenskuber, och programvaran justerar interna parametrar tills resultaten är repeterbara.
Verifiering: Kalibrerade referensobjekt med kända dimensioner mäts. Resultaten jämförs mot specifikation och godkännandekriterier.
Rapportering: Kalibreringsrapport med mätosäkerhet, spårbarhetskedja, miljödata och godkännandekriterier levereras digitalt.
För onsite-kalibrering tillkommer krav på stabil ström, vibrationsfri yta, kontrollerade ljusförhållanden och tillräckligt utrymme för artefaktuppställning. Onsite är att föredra när skannern är integrerad i en fast mätcell eller när transport innebär oacceptabel risk för mekanisk påverkan.
Proffstips: Planera kalibrering till produktionsstopp eller skiftbyte för att minimera driftstopp. Boka minst en vecka i förväg för standardlabbkalibrering, längre för komplexa system.
Vad ska du kontrollera innan skannern skickas?
En välförberedd skanner sparar tid och minskar risken för att kalibreringen behöver avbrytas eller göras om. Följ den här ordningen:
Rengöring och fysisk inspektion:
Rengör linser och sensorytor med optikduk, aldrig papper eller tyg med fibrer
Kontrollera kablage visuellt längs hela längden, byt ut kabel med synlig skada
Kontrollera kontaktdon för oxidering eller mekanisk skada
Verifiera att alla rörliga delar och monteringspunkter sitter fast
Firmware och programvara:
Dokumentera aktuell firmware-version innan eventuell uppdatering
Uppdatera inte firmware direkt innan kalibrering utan att ha testat systemet efteråt
Spara aktuella kalibreringsfiler som backup
Miljö och transport:
Packa skannern i originalförpackning eller likvärdig stötdämpande förpackning
Inkludera silikagel för fuktkontroll vid längre transporter
Undvik temperaturextremer under transport, håll inom 0–40 °C
Bifoga senaste kalibreringsrapport och driftlogg
Proffstips: Gör en snabb verifieringsskanning av ett känt referensobjekt innan transport. Dokumentera resultatet. Om kalibreringen visar en stor avvikelse kan du jämföra och avgöra om avvikelsen uppstod under transport eller redan fanns.
Hur ofta behöver du kalibrera, och vad kostar det?
Kalibreringsintervallet beror på användningsintensitet, toleranskrav och driftmiljö. En tumregel för industriell användning:
Daglig/veckovis: Snabb verifiering mot intern referensartefakt, dokumenteras i driftlogg
Månadsvis: Utökad kontroll med fler mätpunkter och jämförelse mot senaste kalibrering
Halvårsvis till årsvis: Komplett kalibrering med spårbar rapport från ackrediterat labb eller auktoriserad service
Vid händelse: Omedelbar kalibrering efter mekanisk stöt, fall, byte av optik eller firmware-uppgradering
Faktorer som driver kostnaden för en kalibrering:
Typ av skanner och komplexitet (handhållen vs. lasertracker)
Labb kontra onsite (resor, uppriggning, tidsåtgång)
Spårbarhetskrav och ackrediteringsnivå
Antal artefakter och verifieringspunkter
Dokumentationskrav (enkel rapport vs. fullständig mätosäkerhetsbudget)
Typiska ledtider i Sverige varierar: snabbservice kan levereras inom ett par arbetsdagar, standardlabbkalibrering tar vanligtvis en till två veckor. Komplexa system eller onsite-uppdrag med lång resväg kräver längre framförhållning.
För att få en träffsäker offert behöver du ange modell och serienummer, senaste kalibreringsdatum, användningsprofil (timmar per vecka, driftmiljö) och eventuella specifika noggrannhetskrav. Läs mer om att bygga effektiva kalibreringsrutiner för att strukturera din periodiska kontroll.
Proffstips: Serviceavtal med fast kalibreringsintervall ger förutsägbara kostnader och säkerställer att kalibreringen inte glöms bort vid hög produktionsbelastning.
Så arbetar Lksab med kalibrering av 3D-skannrar
Lksab erbjuder labbkalibrering, onsite-kalibrering, serviceavtal och verifieringsmätningar för industriella 3D-skannrar i Sverige. Som generalagent för Nikon Metrology, Scanology och SCANTECH har Lksab tillgång till tillverkarspecifika kalibreringsverktyg och fabriksutbildade tekniker för dessa märken.
Varje kalibrering levereras med en rapport som innehåller mätosäkerhet med täckningsfaktor, spårbarhetskedja mot nationella referenser, miljödata och godkännandekriterier. Rapporten följer principerna i ISO/IEC 17025 och ger dig det underlag du behöver för intern kvalitetsdokumentation och externa revisioner.
Tjänsteutbud:
Labbkalibrering med kontrollerad temperatur och certifierade artefakter
Onsite-kalibrering för fast monterade system och stora mätvolymer
Serviceavtal med schemalagd kalibrering och prioriterad service
Verifieringsmätningar och mätprogrammering
Teknisk rådgivning och support för kalibreringsfrågor
För att begära offert, bifoga:
Modellbeteckning och serienummer
Datum för senaste kalibrering
Användningsprofil och driftmiljö
Eventuella specifika noggrannhetskrav eller kundkrav
Lksab hanterar hela kedjan från Nikon laserskanners till SCANTECH-system och mätarmar, vilket innebär att du slipper koordinera flera leverantörer för olika utrustning.
En mätchefs perspektiv på kalibrering
Det vanligaste misstaget jag ser är att kalibrering behandlas som en engångshändelse snarare än en kontinuerlig process. En skanner som kalibrerades för ett år sedan och sedan använts intensivt i en dammig produktionsmiljö är inte längre kalibrerad på ett meningsfullt sätt, oavsett vad rapporten säger.
Det som faktiskt fungerar är kombinationen av frekventa enkla kontroller och periodiska fullständiga kalibreringar med spårbar rapport. Enkla kontroller fångar avvikelser tidigt, innan de påverkar produktionsdata. Den fullständiga kalibreringen ger det formella underlaget. Utan båda delarna har du antingen dålig kontroll eller dyr överkalibrering.
Lksab kalibrerar din 3D-skanner med spårbar rapport
Att skicka skannern till ett labb utan fabriksauktorisation sparar sällan pengar på sikt. Rapporten håller inte vid en kundrevision, och du riskerar att göra om kalibreringen ändå.
Lksab utför kalibrering av 3D-skannrar med spårbar rapport, certifierade artefakter och fabriksutbildade tekniker för Nikon Metrology, Scanology och SCANTECH. Du får ett konkret underlag för din mätosäkerhetsbudget, inte bara ett godkänt-stämpel. Tjänsten täcker handhållna skannrar, lasertrackers, skanningsarmar och fasta mätsystem, antingen i labb eller onsite. Utforska KSCAN X-lösningar eller SIMSCAN-familjen om du också utvärderar ny utrustning. Kontakta Lksab med modell, serienummer och senaste kalibreringsdatum för en snabb offert.
