Lasermätningsverktyg för industrin: köpguide för inköpare
- för 4 dagar sedan
- 7 min läsning
Kort sagt:
För industriproduktion krävs noggrannhetsnivåer på ±1,0–±1,5 millimeter och spårbar, lokal kalibrering.
Valet av mätverktyg beror på arbetsuppgiften, där handhållna avståndsmätare passar för snabba kontroller och lasertrackers för högprecisionsmontage.
För de flesta produktions- och kvalitetskontrollfall i svensk industri är en bärbar laserdistansmätare med IP65-klassning, Bluetooth-export och noggrannhet på cirka ±1,0–±1,5 mm rätt startpunkt. Behöver du dokumentera komplexa geometrier eller kalibrera fixturer med snäva toleranser, är laserskannrar eller lasertrackers det naturliga nästa steget.
Tre saker att ha klart för sig direkt:
Noggrannhet: Kräv ±1,0–±1,5 mm som minimum. Premiummodeller når ±1,0 mm och uppfyller ISO 16331-1 som benchmark för jämförbarhet vid upphandling.
Spårbarhet och kalibrering: Lokal, ackrediterad kalibrering är inte ett tillval. Det är ett krav vid revision och certifiering.
Integration: Bluetooth och CAD-export (CSV, DXF) ger mer produktivitetsvinst än marginellt längre räckvidd.
Lksab (LK Scandinavia AB) är generalagent i Sverige för Nikon Metrology, API Metrology och scanology och erbjuder försäljning, service och spårbar kalibrering för hela sortimentet.
Innehållsförteckning
Vilka typer av lasermätningssystem passar olika industrijobb?
Valet av system beror på vad jobbet faktiskt kräver, inte på vad som ser imponerande ut i en offert.
Bärbar laserdistansmätare passar snabba kontroller, rumsuppmätning, plåtkontroll och layoutarbete. Räckvidd 40–150 m, enkel att bära och kalibrera. Typiska uppgifter: kontroll av monteringsavstånd, verifiering av installationsmått, snabb dokumentation på verkstadsgolvet.
Laserskanner (3D) används när du behöver tredimensionell dokumentation av ett rum, en maskin eller ett objekt. Nikon Metrologys skannrar, tillgängliga via Lksab, passar storobjektsskanning och omvänd konstruktion. Läs mer om industriell lasermätning i praktiken för konkreta steg.
Lasertracker är rätt val vid högprecisionsmontage, fixturkalibrering och delinspektion med snäva toleranser. API Metrologys lasertrackers, som Lksab tillhandahåller, klarar dessa krav och används brett inom flyg- och fordonsindustrin.
Scanology-tillbehör kompletterar skanningslösningar med specialiserade fästen och adapters för svåråtkomliga mätpunkter.
Spårbarhet och ISO-ackrediterad kalibrering blir avgörande så fort toleranserna styr produktkvalitet eller certifieringskrav.
Vilka tekniska specifikationer avgör verklig användbarhet?
Specifikationslistan i ett datablad ser ofta likadan ut oavsett leverantör. Här är vad som faktiskt skiljer ett verktyg som fungerar i produktion från ett som skapar problem.
Noggrannhet och repeterbarhet: ±1,5 mm är vanligt för professionella modeller; premiummodeller når ±1,0 mm och uppfyller ISO 16331-1. Repeterbarhet är minst lika viktig som nominell noggrannhet vid seriekontroll.
Räckvidd: 40–150 m täcker de flesta industrimiljöer. Välj inte enbart på räckvidd. Mjukvarustöd och CAD-export ger större produktivitetsvinst i det dagliga arbetet.
Mätlägen och geometriska funktioner: Pythagorasmätning för indirekt höjd, 360° lutningssensor och automatiska area- och volymberäkningar minskar manuellt arbete markant.
Display och optik: En IPS-färgdisplay med hög kontrast och digital sökare med zoom är avgörande vid mätningar över 50 m och vid utomhusbruk. Utan det missar du laserpunkten.
Dataexport: Bluetooth 4.2, USB och filformat som CSV och DXF är minimistandard. App-stöd för direktöverföring till projektsystem minskar transkriptionsfel.
Robusthet: IP54 är baseline för de flesta industrimiljöer. Välj IP65 där damm och kraftig vattenexponering förekommer. Fallmotstånd på minst 1,5 m är rimligt att kräva.
Proffstips: Välj alltid ett verktyg med dokumenterad lokal kalibreringskedja och bekräftad CAD-export. En marginell förbättring i räckvidd kompenserar aldrig för en trasig dokumentationskedja vid revision.

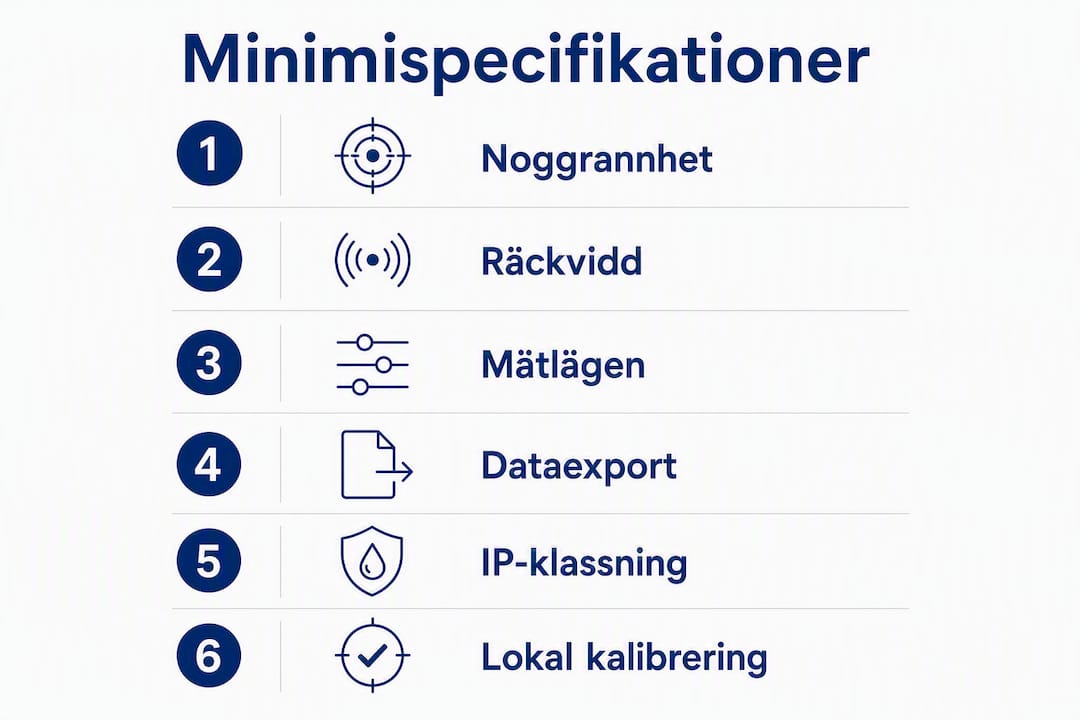

Minimispecar per typiskt industriscenario
Tabellen nedan ger konkreta kravnivåer att kopiera direkt in i en teknisk kravspecifikation.
Scenario | Noggrannhet (mm) | Räckvidd (m) | Mätlägen | Dataexport | Display/optik | IP-klass | Lokal kalibrering |
Snabb verkstadskontroll | ±1,5 | — | Längd, area, volym | Bluetooth, USB | Bakgrundsbelyst LCD | IP54 | Årligen |
Precisions-QC | ±1,0 | — | Pythagoras, lutning, area | Bluetooth, CSV, DXF | IPS-färg, digital sökare | IP65 | Var 6:e månad |
Långa avstånd/utomhus | ±1,5 | 40–150 | Pythagoras, kontinuerlig | Bluetooth, molnprojekt | IPS-färg, zoom | IP65 | Årligen |
Fixtur/montering | — | Applikationsberoende | Lasertracker-funktioner | CAD-format, API | Systemdisplay | IP54+ | Kvartalsvis |
Precisions-QC och fixturkalibrering kräver lasertracker eller avancerad skanner, inte en handhållen distansmätare. Räkna alltid in kalibreringskostnad, eventuella programvarulicenser och utbildning i den totala kostnadsbilden. För mätning i smidesindustrin och liknande tung produktion är IP65 och kvartalsvis kalibrering sällan överdrivet.
Hur passar lasermätningsverktyget in i ditt dataflöde?
Ett mätverktyg som inte pratar med resten av systemet skapar manuellt dubbelarbete och ökar risken för fel. Integrationen är lika viktig som mätprestandan.
Realtidsöverföring via Bluetooth till projektappar eliminerar manuell avskrivning. Digital zoom-kamera kombinerat med Bluetooth-anslutning minskar transkriptionsfel vid mätningar upp till 150 m.
Filformat: CSV och DXF är standard för CAD-integration. LGS-format används i mer avancerade skanningssystem. Bekräfta alltid att leverantörens programvara exporterar det format ditt CAD-system läser.
Bildstödd dokumentation: Foto med inlagda mätvärden direkt i verktyget minskar feltolkningar och underlättar revision.
Molnprojekt: Molnbaserad projektåtkomst gör att mätdata delas direkt mellan fält och kontor utan manuell filhantering.
Dokumentationsflödet bör se ut så här: mät → spara foto med mätvärde → exportera till CAD eller CSV → arkivera med spårbarhetsstämpel och kalibreringsreferens. Fyra steg, inga papper. Automatiserad verktygshantering i produktion stärker spårbarheten ytterligare när mätdata kopplas till underhållssystem.
Hur säkrar du mätvärden över tid med rätt service och kalibrering?
Ett okalibrerat mätverktyg ger siffror som ser trovärdiga ut men inte håller vid revision. Det är ett dolt kvalitetsproblem.
Rekommenderade kalibreringsintervall:
Kontinuerlig QC-användning: Kalibrering var 6:e månad, dokumenterat protokoll vid varje tillfälle.
Normal produktion: Kalibrering en gång per år som minimum.
Tuff miljö (damm, vibrationer, fall): Kalibrering var 3:e till 6:e månad beroende på belastning.
Lasertracker och avancerade system: Kvartalsvis eller enligt tillverkarens specifikation.
Spårbarhet i praktiken innebär att kalibreringsprotokoll ska levereras som PDF med spårbarhetsstämpel kopplad till ett ackrediterat laboratorium. Det är det dokumentet revisorn frågar efter, inte mätarens datablad.
Checklista för leverantörsavtal:
Reservdelstillgång och garanterad svarstid för fältsupport
Möjlighet till demo och provmätning på plats innan köp
Kalibreringsprotokoll med ISO-spårbarhet ingår i avtalet
Tydlig rutin för låneutrustning vid serviceperiod
Lksab erbjuder spårbar kalibrering med lokal support i Sverige för hela sitt sortiment, inklusive Nikon Metrology och API Metrology.
Inköpschecklista: kriterier, leverantörsfrågor och fallgropar
Innan du skickar en offertförfrågan, gå igenom dessa punkter.
Steg-för-steg-bedömning:
Definiera mätuppgiften exakt: räckvidd, tolerans, miljö och dokumentationskrav.
Kontrollera att verktyget uppfyller ISO 16331-1 eller motsvarande standard.
Verifiera att dataexportformaten matchar ditt CAD-system.
Begär tekniskt datablad med specificerad noggrannhet, IP-klass och temperaturintervall.
Kräv kalibreringsbevis och fråga om lokal servicetillgänglighet i Sverige.
Beräkna total ägandekostnad: inköpspris + kalibrering per år + eventuella programvarulicenser.
Frågor att ställa leverantören:
Vilken noggrannhet garanteras under hela mätområdet, inte bara vid 10 m?
Vilka filformat stöds för CAD-export och finns API-dokumentation?
Hur lång är ledtiden för kalibrering och vad ingår i protokollet?
Finns låneutrustning tillgänglig under serviceperiod?
Kan vi boka en provmätning i vår miljö innan beslut?
Vanliga fallgropar:
Välja enbart på räckvidd och missa att display och optik är otillräckliga för utomhusbruk.
Underskatta kalibreringskostnader i TCO-kalkylen.
Köpa ett verktyg vars exportformat inte stödjer det egna CAD-systemet.
Ignorera IP-klass och sedan hantera garantiärenden efter ett år i dammig miljö.
Typisk ledtid från upphandling till idrifttagning i Sverige är 2–6 veckor för standardmodeller. Avancerade system som lasertrackers kan kräva 4–12 veckor beroende på konfiguration och utbildningsbehov. Skriv in kalibreringskrav och servicenivåer direkt i avtalet, inte som en muntlig överenskommelse.
Viktiga insikter
Rätt lasermätningssystem för svensk industri kräver ±1,0–±1,5 mm noggrannhet, IP65-klassning, CAD-kompatibel export och lokal spårbar kalibrering, med Lksab som rekommenderad partner för försäljning och service i Sverige.
Punkt | Detaljer |
Noggrannhetskrav | Kräv ±1,0–±1,5 mm; premiummodeller når ±1,0 mm och uppfyller ISO 16331-1. |
Robusthet och miljöskydd | IP54 är minimum; välj IP65 vid damm och vatten för längre livslängd och lägre TCO. |
Integration avgör produktiviteten | Bluetooth och CAD-export (CSV, DXF) ger mer nytta i det dagliga arbetet än marginellt längre räckvidd. |
Kalibrering är ett avtalskrav | Kräv spårbart kalibreringsprotokoll med ISO-ackreditering; skriv in intervall och servicenivå i avtalet. |
Lksab som lokal partner | Lksab erbjuder försäljning, service och spårbar kalibrering för Nikon Metrology, API Metrology och scanology i Sverige. |
Vad industrin underskattar med lasermätning
Det finns en utbredd föreställning att ett bättre mätverktyg automatiskt ger bättre mätresultat. Det stämmer inte. Verktyget är bara en del av kedjan.
Det som faktiskt avgör om mätdata håller vid revision är dokumentationsflödet: hur mätvärden sparas, exporteras och kopplas till ett spårbarhetssystem. Jag ser ofta att företag investerar i avancerade system men sedan hanterar kalibreringsprotokollen i en Excel-fil utan versionskontroll. Det håller inte.
En annan sak som underskattas är skillnaden mellan nominell noggrannhet och repeterbarhet under verkliga förhållanden. Ett verktyg med ±1,0 mm på datablad kan prestera sämre än ett med ±1,5 mm om det används i en miljö det inte är byggt för, eller om operatören saknar utbildning. Provmätning på plats, i din faktiska miljö, är det enda sättet att verifiera detta innan köp.
Lasertracker-implementationer, som de API Metrology-system Lksab tillhandahåller, kräver dessutom att fixturer och referenspunkter är korrekt definierade från start. Det är ett projektarbete, inte bara ett produktköp. Räkna in det i tidsplanen.
Lksab hjälper dig från val till idrifttagning
Lksab är generalagent i Sverige för Nikon Metrology, API Metrology och scanology och täcker hela kedjan från försäljning och uthyrning till service och spårbar kalibrering. Det betyder att du inte behöver hantera tre olika leverantörer för produkt, kalibrering och support.
För inköpare och tekniker som vill verifiera ett system innan beslut erbjuder Lksab provmätning på plats i din miljö. Det är det snabbaste sättet att bekräfta att ett verktyg faktiskt möter dina toleranskrav och passar in i ditt dokumentationsflöde. Kika på lasertrackers och tillbehör eller laserskannersortimentet för att se vad som passar ditt nästa projekt. Kontakta Lksab för att boka en demo eller begära offert.
Utvalda källor och vidare läsning
Tekniska datablad och standarder som stöder påståendena i den här artikeln:
ISO 16331-1 — prestandastandard för handhållna lasermätare; använd som krav i upphandling för jämförbarhet mellan leverantörer.
Bosch Professional GLM 150-27 C — tekniskt datablad med noggrannhet, räckvidd och IPS-display-specifikationer.
Bosch Professional GLM 40-31 — datablad för kompakt modell med IP65 och fallmotstånd.
Så förbättrar du noggrannheten vid industriella mätningar — praktiska råd från Lksab för att optimera mätresultat i produktion.
Process för maskinkalibrering — guide för ingenjörer om kalibreringsintervall och dokumentationskrav.
Avancerade mättekniker förklarade för ingenjörer — fördjupning i Pythagoras-funktioner, vinkelmätning och geometriska beräkningar.
Begär alltid tillverkarens datablads-PDF och kalibreringsbevis vid köp. Om du är osäker på vilken standard som gäller för din bransch, kontakta Lksab för teknisk rådgivning.
