Lasertracker kalibrering: praktisk guide för industrin
- 11 aug.
- 8 min läsning
Kalibrering av lasertracker bör göras regelbundet, och valet av metod avgörs av ett enda kriterium: kräver du spårbar osäkerhetsbudget för revision eller certifiering, välj ackrediterat laboratorium. Behöver du kort driftstopp och arbetar med stora installationer på plats, välj on-site verifiering. Båda metoderna ska följa SS-EN ISO 10360-10:2021 och utföras av en leverantör med ISO/IEC 17025-ackreditering.
Snabbaste vägen till åtgärd:
Kontrollera senaste kalibreringsdatum och jämför med dina kundkrav eller internstandard.
Avgör om du behöver full osäkerhetsbudget (labb) eller fältverifiering (on-site).
Förbered checklistan i avsnittet om förberedelser nedan.
Kontakta en leverantör med ISO 17025-ackreditering och fråga specifikt om låneinstrument om driftstopp är ett problem.
Viktiga insikter
Ackrediterad lasertracker kalibrering enligt SS-EN ISO 10360-10 och ISO/IEC 17025 är grunden för spårbar mätning och godkänd revision i fordons- och flygindustrin.
Punkt | Detaljer |
Välj rätt metod | Laboratoriekalibrering för spårbar osäkerhetsbudget; on-site verifiering för kort driftstopp och stora installationer. |
Kräv ISO 17025 | Begär alltid ackrediteringscertifikat med mätomfång som täcker lasertracker-kalibrering. |
Kalibrera minst årligen | Branschrekommendationen är 12-månadersintervall; kortare vid krävande miljöer eller efter mekanisk påverkan. |
Förbered instrumentet | Rengör optik och SMR, kontrollera miljösensorer och samla tidigare kalibreringsrapporter innan leverantören anländer. |
Lksab som leverantör | Lksab erbjuder laboratoriekalibrering, on-site verifiering och avtal med låneinstrument för produktionskritiska instrument i Sverige. |
Innehållsförteckning

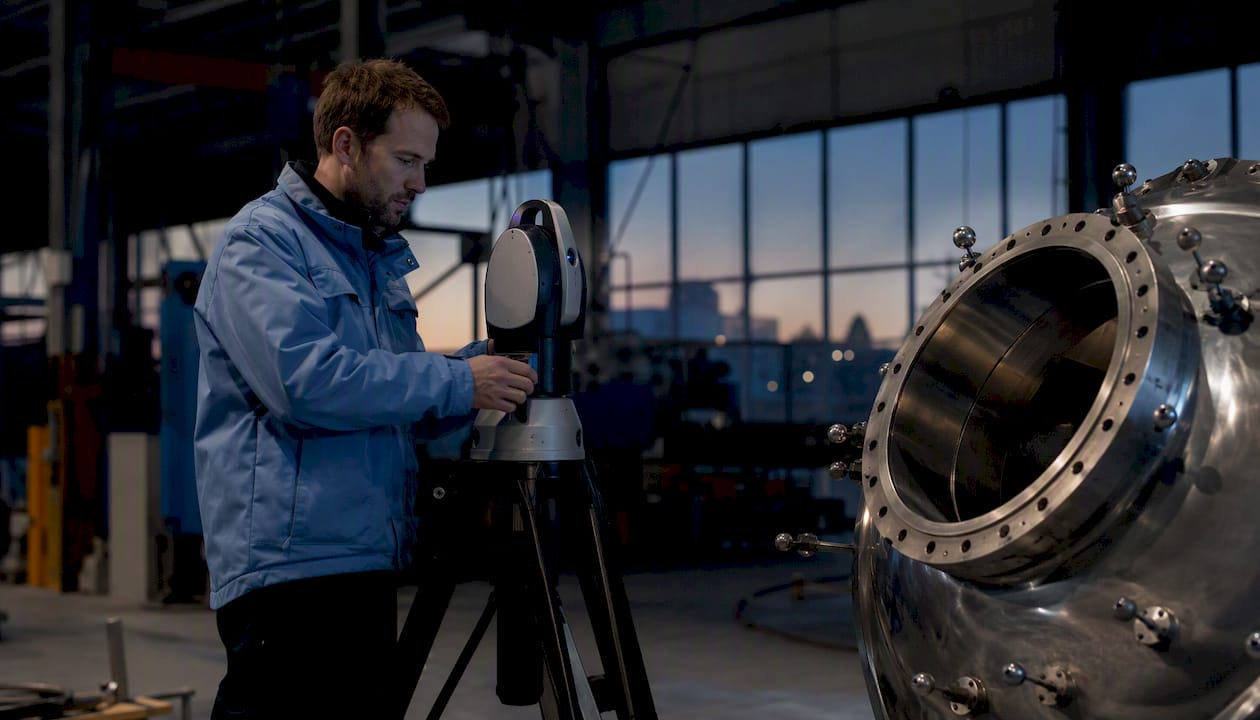

Vad innebär lasertracker kalibrering och varför påverkar det din produktion?
En lasertracker mäter position i tre dimensioner med hjälp av en laserinterferometer eller absolut distansmätare (ADM) kombinerat med vinkelmätande enkodrar. Kalibrering verifierar att dessa komponenter håller sina specificerade prestanda, framför allt:
Längdtester (punkt-till-punkt): mäter avvikelse mot spårbara referenslängder.
Två-face-tester: avslöjar axiala och vinkelfel i enkodrarna.
Upprepbarhetstester: kontrollerar att instrumentet ger konsekvent resultat vid upprepade mätningar på samma punkt.
Interferometerkontroll: verifierar att laserkällan och optiken fungerar inom specifikation.
Typisk noggrannhet för moderna lasertrackers ligger runt 0,025 mm över flera meter. I kontrollerade laboratorietester har utvidgad mätosäkerhet uppmätts till ungefär U ≈ 1,0 μm + 0,2·L (k = 2) för avstånd upp till 77 m, enligt en experimentell studie publicerad i MDPI Electronics. Det är μm-nivå, och ett instrument som glider utanför dessa gränser utan att det märks kan orsaka kassation och omarbete som kostar mångfalt mer än en kalibrering. Inom fordons- och flygindustrin, där toleranser ofta ligger under 0,1 mm, är konsekvenserna av okalibrerad utrustning direkta: felaktiga monteringsjig, avvisade delar vid kundrevision och i värsta fall produktansvarsfrågor.
Se även kalibrering och spårbarhet i industriell produktion för en bredare genomgång av hur spårbar kalibrering används vid revisioner.
Vilka standarder och ackrediteringar ska du kräva av leverantören?
SS-EN ISO 10360-10 — den centrala standarden
SS-EN ISO 10360-10:2021 specificerar acceptans- och reverifieringstester för lasertrackers vid punkt-till-punkt-mätning. Standarden anger hur tester ska utformas, hur många mätpositioner som krävs och hur resultaten ska tolkas mot tillverkarens specifikation. Den ersätter den äldre SS-EN ISO 10360-10:2016 och utökar kraven till att täcka både retroreflektorbaserade system och interferometriska/ADM-system.
ISO/IEC 17025 — ackrediteringens kärna
ISO/IEC 17025 är den internationella standarden för provnings- och kalibreringslaboratorier. Ett ackrediterat laboratorium har genomgått extern granskning av ett nationellt ackrediteringsorgan (i Sverige: SWEDAC) och kan utfärda kalibreringsrapporter med spårbarhet till SI-enheter via laserinterferometerreferenser. Det är den ackrediteringen som gör rapporten acceptabel vid kundrevision, myndighetskontroll och certifieringsaudit.
Utöver dessa standarder tillkommer ofta branschspecifika krav. Inom flygindustrin refererar AS9100-revisioner till spårbarhetskrav som i praktiken kräver ISO 17025-ackrediterade kalibreringsrapporter. Fordonsindustrin med IATF 16949 ställer liknande krav via IATF:s MSA-riktlinjer (mätsystemanalys).
Proffstips: Be leverantören specificera vilken nationell metrologiinstitution (NMI) deras referensstandarder är spårade till. I Sverige är det RISE Research Institutes of Sweden som håller nationella mätnormaler.
Laboratoriekalibrering eller on-site verifiering — vad passar när?
Valet handlar inte om kvalitet utan om kontext. Båda metoderna kan ge spårbara resultat, men de har olika styrkor.
Kriterium | Laboratoriekalibrering | On-site verifiering |
Spårbarhet och osäkerhetsbudget | Fullständig, ISO 17025-ackrediterad rapport | Möjlig men kräver kalibrerade referenslängder på plats |
Miljökontroll | Kontrollerad temperatur och fukt | Beroende av produktionsmiljön |
Driftstopp | Instrument skickas iväg, låneinstrument kan behövas | Minimalt, arbete sker i produktionen |
Lämpar sig för | Certifiering, revision, periodisk kalibrering | Stora installationer, snabb verifiering, live-justering |
Typisk ledtid | Dagar till veckor beroende på leverantör | Timmar till en dag |
Välj laboratoriekalibrering när:
Kunden eller revisorn kräver ISO 17025-ackrediterad rapport med osäkerhetsbudget.
Instrumentet ska certifieras inför ett nytt kontrakt eller en ny produktionslinje.
Du misstänker mekanisk skada och behöver fullständig diagnostik.
Välj on-site verifiering när:
Instrumentet är monterat i en stor installation som inte kan demonteras.
Produktionen kräver kort stopp och du har tillgång till kalibrerade referenslängder.
Du behöver live-justering av kompensationsparametrar under pågående projekt.
ISO 17025-ackrediterade leverantörer kan erbjuda både labb- och on-site-kalibrering, samt låneinstrument för att hålla produktionen igång under servicetiden. Fråga alltid om den möjligheten när du begär offert.
Hur går en typisk kalibrering till, steg för steg?
Förberedelser
Miljökontroll: Kontrollera att temperaturen i mätlokalen är stabil, helst 20 °C ± 2 °C. Temperaturgradienter är en av de vanligaste källorna till systematiska fel.
Uppvärmningstid: Låt instrumentet värmas upp minst 30 minuter, gärna längre för äldre modeller. Laserkällan och elektroniken behöver stabilisera sig termiskt.
Rengöring: Rengör retroreflektorer och optiska ytor med lämpligt optikpapper. Smuts på SMR-retroreflektorn (Spherically Mounted Retroreflector) ger direkt mätfel.
Dokumentation: Samla tidigare kalibreringsrapporter, driftslogg och eventuella avvikelserapporter. Leverantören behöver historiken för att bedöma om instrumentet har driftat.

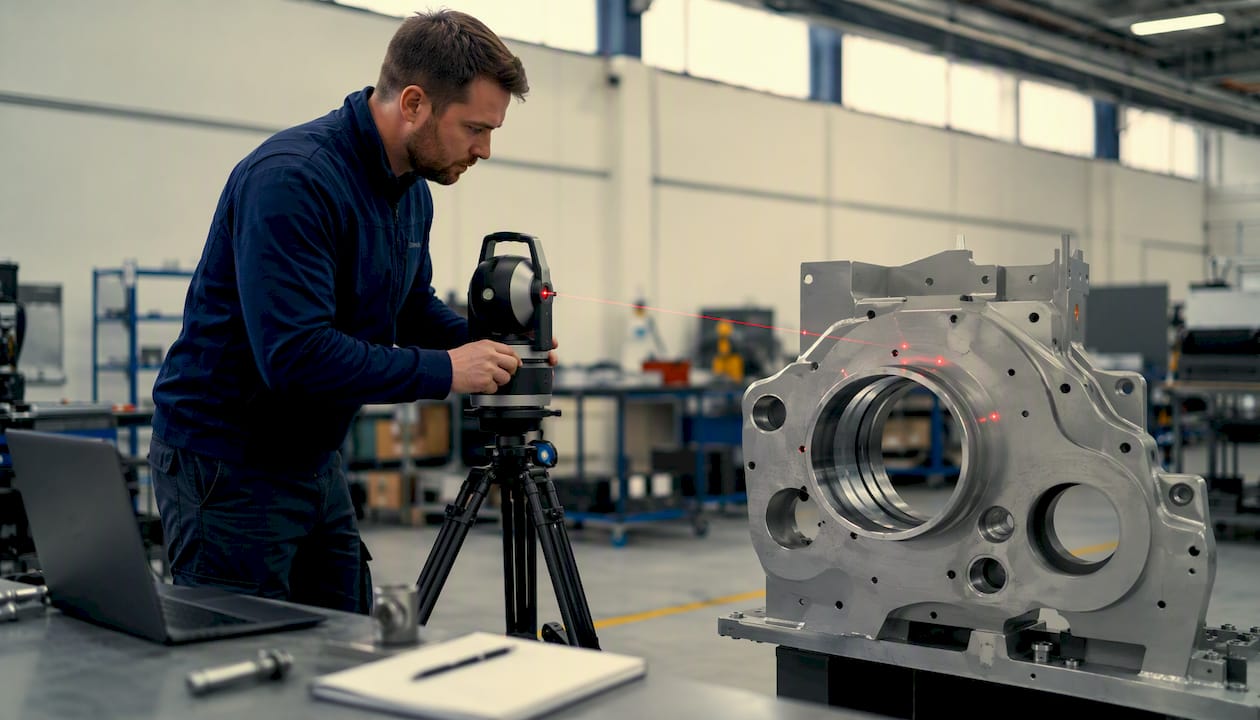

Mätsekvens
Placering av tracker: Ställ upp instrumentet på ett stabilt stativ, fritt från vibrationer. Nivellera noggrant.
Två-face-test: Mät samma punkt med instrumentet i två motstående positioner (face 1 och face 2). Avvikelsen avslöjar enkoder- och axelfel.
Längdtester: Mät mot kalibrerade referenslängder i flera riktningar och avstånd. NIST Larcs-protokollet kräver minst 99 längdmätningar och 108 två-face-mätningar för en komplett prestandavärdering.
Upprepbarhetstester: Mät samma punkt upprepade gånger och beräkna standardavvikelsen.
Kompensation och verifiering
Interferometerkontroll: Verifiera att laserinterferometern ger korrekt avståndsvärde mot en spårad referens.
Miljökompensering: Kontrollera att temperatur-, lufttrycks- och luftfuktighetssensorer ger korrekta värden för Edlén-korrektionen av laserljusets våglängd.
Abbe-felhantering: Kontrollera att retroreflektorn är korrekt monterad för att minimera Abbe-offset-fel vid vinkelrörelser.
Kalibrering är inte bara ett kvitto på att instrumentet fungerar. Det är en diagnostisk process som avslöjar var i mätkedjan felen uppstår, och det är den informationen som gör det möjligt att fatta rätt beslut om justering, service eller utbyte.
Proffstips: Vid fältmätning, placera alltid minst tre referenspunkter i olika höjdnivåer. Det minskar vinkelfel från instrumentets nivellering och ger en mer robust kompensation av miljögradienter.
Se guide för lasertracker-mätning steg för steg för en mer detaljerad genomgång av uppställning och mätprocedurer i fält.
Vad innehåller kalibreringsrapporten och hur tolkar du den?
En ISO 17025-ackrediterad kalibreringsrapport ska innehålla följande obligatoriska delar:
Identifiering av instrumentet: serienummer, modell, tillverkare.
Referensstandarder: vilka kalibrerade referenslängder och interferometerreferenser som använts, med spårbarhet till SI-enheter.
Mätresultat: uppmätta värden för längdtester, två-face-tester och upprepbarhet.
Mätosäkerhetsbudget: utvidgad osäkerhet U med täckningsfaktor k = 2 (95 % konfidensintervall), specificerad per testtyp och avstånd.
Acceptanskriterier: gränsvärden enligt SS-EN ISO 10360-10 och tillverkarens specifikation.
Ackrediteringsstämpel: laboratorienamn, ackrediteringsnummer och SWEDAC-logotyp (eller motsvarande nationellt organ).
Hur läser du osäkerhetsbudgeten?
Osäkerhetsbudgeten listar alla bidragande felkällor: referensstandardens osäkerhet, temperaturkompensationens osäkerhet, upprepbarhet och geometriska bidrag. Summan ger den utvidgade osäkerheten U. Jämför U med dina produktionstoleranser: om din process kräver 0,05 mm och instrumentets U vid aktuellt avstånd är 0,03 mm, har du tillräcklig mätmarginal. Om U överstiger en tredjedel av toleransen bör du ifrågasätta om instrumentet är rätt verktyg för uppgiften.
Godkänt eller underkänt? Instrumentet godkänns om alla uppmätta fel ligger inom tillverkarens specifikation och acceptanskriterierna i ISO 10360-10. Vid underkännande ska rapporten ange vilka tester som misslyckades. Nästa steg är antingen justering (kompensationsuppdatering), mekanisk service eller, i allvarliga fall, utbyte av komponenter.
Hur ofta ska du kalibrera och vilka avtalsmodeller finns?
Kalibreringsintervall
Branschrekommendationen är kalibrering minst vart 12:e månad för att bibehålla noggrannhet. Det är ett minimumintervall. Kalibrera oftare om:
Instrumentet används i krävande miljöer med temperatursvängningar, vibrationer eller damm.
Det har utsatts för mekanisk påverkan (tappat, stöt mot stativ).
Mätresultaten börjar visa systematiska avvikelser mot referenslängder.
Kunden eller revisorn kräver kortare certifieringsperiod.
Avtalsmodeller
Löpande serviceavtal (årsavtal): Schemalagd kalibrering en gång per år med prioriterad bokningstid. Vanligast för produktionskritiska instrument.
Flerårsavtal (3–5 år): Fast pris per kalibrering med garanterad kapacitet. Ger bättre planering och ofta lägre styckpris.
Avtal med låneinstrument: Leverantören tillhandahåller ett kalibrerat ersättningsinstrument under servicetiden. Eliminerar produktionsstopp och är särskilt värdefullt om du bara har ett instrument.
Logistikfaktorer som påverkar tid och kostnad
On-site uppställning: Reseavstånd och uppställningstid är de dominerande kostnadsdrivarna vid fältbesök.
Referenslängder: Om du inte har egna kalibrerade referenslängder måste leverantören ta med dem, vilket ökar logistikkostnaden.
Labbtransport: Instrumentet måste packas i originalkoffert och transporteras säkert. Skador under transport är en vanlig orsak till underkänd kalibrering.
Läs mer om hur du bygger effektiva rutiner för regelbunden kalibrering för att integrera kalibrering i ditt underhållsprogram.
Vanliga felkällor och hur du felsöker innan du bokar service
De flesta kalibreringsproblem har en handfull återkommande orsaker. Känner du igen något av följande, gör egenkontroll innan du bokar.
Vanliga felkällor:
Miljövariationer: Temperaturgradienter i mätlokalen ger systematiska längdfel. Kontrollera att HVAC-systemet inte blåser direkt mot instrumentet.
Mekanisk lösgång: Kontrollera att stativet är ordentligt åtdraget och att instrumentet sitter fast utan glapp.
Felaktigt monterade retroreflektorer: En SMR med smuts eller repor ger upprepbarhetsfel. Kontrollera ytan i starkt ljus.
Inkorrekta kompensationsparametrar: Om miljösensorerna (temperatur, lufttryck) är felinställda ger Edlén-korrektionen fel värde, vilket ger systematiska avvikelser som ökar med avståndet.
Smuts på optik: Damm på instrumentets utgångsfönster sprider laserljuset och försämrar signalkvaliteten.
Varningssignaler att agera på:
Ökad upprepbarhetsavvikelse vid mätning av samma punkt.
Systematisk avvikelse mot referenslängd i en specifik riktning.
Frekventa låsningsförluster (beam breaks) utan uppenbar orsak.
Snabb egenkontroll:
Rengör SMR och optik.
Kontrollera miljösensorernas värden mot en oberoende termometer och barometer.
Gör ett snabbt två-face-test och jämför med föregående kalibrerings baslinjevärde.
Kontrollera att kompensationsparametrarna matchar instrumentets senaste kalibreringsfil.
Proffstips: Spara alltid två-face-testresultaten från varje mätdag i ett enkelt kalkylblad. En trend mot ökande avvikelse är ett tidigt tecken på mekanisk förslitning, och du ser det månader innan det syns i produktionsdata.
Se industriell lasermätning för tekniker för fler praktiska felsökningstips i fält.
Hur Lksab utför kalibrering och mättjänster
Lksab (LK Scandinavia AB) är generalagent i Sverige för bland annat API Metrology och Nikon Metrology, och erbjuder kalibrering, service och mättjänster för lasertrackers och annan precisionsmätutrustning. Tjänsteportföljen täcker hela kedjan från periodisk kalibrering till akut fältservice.
Vad Lksab levererar:
Laboratoriekalibrering med spårbarhet till SI-enheter via laserinterferometerreferenser.
On-site verifiering och justering direkt i produktionsmiljön.
Kalibreringsavtal med prioriterad schemaläggning och låneinstrument för att minimera driftstopp.
Fullständig kalibreringsrapport med osäkerhetsbudget, mätresultat, acceptanskriterier och ackrediteringsstämpel.
En kalibrering från Lksab levererar inte bara ett godkänt stämpel. Du får en rapport som håller vid kundrevision, en osäkerhetsbudget du kan använda i din mätsystemanalys och en tekniker som kan förklara varje rad i rapporten.
Bokning sker direkt via Lksab. Ladda upp din senaste kalibreringsrapport och driftslogg när du kontaktar oss, så kan vi ge en snabbare bedömning av vad som behövs. Läs mer om lasertrackers och tillbehör för en översikt av utrustning och servicealternativ.

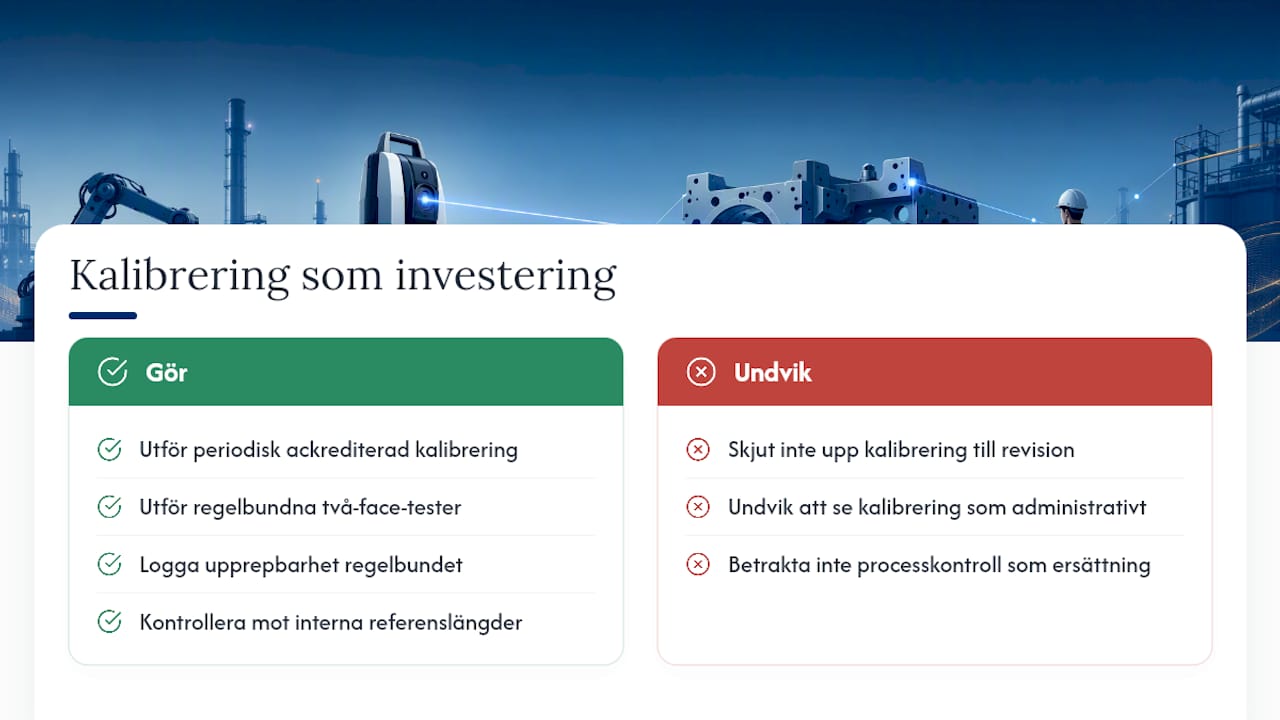

Kalibrering är en investering, inte en kostnad
Det finns ett vanligt misstag bland kvalitetsansvariga: att skjuta upp kalibreringen tills revisionen kräver det. Problemet är att instrumentet under den tiden kan ha producerat mätdata som ingen längre litar på, och att retroaktivt validera den datan är dyrare än kalibreringen hade varit.
Det jag ser upprepas i industrin är att kalibrering behandlas som en administrativ uppgift snarare än en teknisk kontrollpunkt. Men ett instrument som driftar 0,05 mm under ett år kan ha påverkat hundratals mätningar. Kassation och omarbete som följer av det syns sällan på kalibreringskontot, de hamnar på produktionskontot.
Min rekommendation är att kombinera den periodiska ackrediterade kalibreringen med interna processkontroller: regelbundna två-face-tester, loggning av upprepbarhet och kontroll mot interna referenslängder. Det kostar lite tid men ger tidig varning långt innan nästa kalibrering är planerad. Kalibrering och processkontroll är inte alternativ till varandra, de är komplement.
Boka kalibrering hos Lksab och håll produktionen igång
Lksab erbjuder det kortaste steget från “vi behöver kalibrera” till ett instrument som håller vid nästa revision. Laboratoriekalibrering med ISO 17025-ackrediterad rapport, on-site verifiering med minimal produktionspåverkan och flerårsavtal med låneinstrument ingår alla i tjänsteportföljen.
Typisk ledtid för laboratoriekalibrering varierar beroende på kapacitet och prioritet; avtal med prioriterad schemaläggning kortar väntetiden. Kostnadsdrivarna är transportavstånd, behov av referenslängder och om låneinstrument ingår. Ladda upp din senaste kalibreringsrapport och driftslogg när du tar kontakt, så ger vi en snabb bedömning av vad som krävs och vilken avtalsmodell som passar din produktion bäst.
Utforska lasertrackers och tillbehör hos Lksab eller kontakta oss direkt för att boka kalibrering eller begära offert på ett serviceavtal.
