Mätning i smidesindustrin: fördelar och teknik
- för 4 dagar sedan
- 8 min läsning
Kort sagt:
Mätning i smidesindustrin förbättrar kvaliteten och möjliggör tidig upptäckt av avvikelser genom digitala protokoll. Att integrera mätning i varje steg minskar kassationer, sänker kostnader och stärker spårbarheten. Användning av Brinell-hårdhet och 3D-skanning förbättrar precisionen, medan kompetent personal och regelbundna kalibreringar säkerställer tillförlitliga resultat.
Mätning i smidesindustrin är en integrerad process för att säkerställa kvalitet och styra tillverkning med precision. Utan systematisk mätning saknar du spårbarhet från råmaterial till färdig komponent, vilket ökar risken för reklamationer och kassationer. Standarder som ISO 9001 och ISO 17025 kräver en dokumenterad kedja från krav till mätresultat. Rätt mätningsstrategi ger direkta ekonomiska vinster: färre omarbetningar, lägre materialspill och kortare ledtider. Den här artikeln går igenom de viktigaste fördelarna med mätning i smidesindustrin och visar hur du implementerar tekniken i din produktion.
1. Mätning smidesindustri fördelar: precision som grund för kvalitet
Mätning ger smidesindustrin ett faktabaserat underlag för varje produktionsbeslut. Utan mätdata fattar operatörer beslut på erfarenhet och känsla, vilket ökar variationen i slutprodukten. En smidd komponent kan se korrekt ut men ändå ligga utanför tolerans på kritiska dimensioner som håldiameter, planhet eller hårdhet.
Spårbar mätning skapar en dokumenterad kedja från råmaterial till leverans. Den kedjan är inte bara ett krav enligt ISO 9001, den är också ett konkurrensmedel när kunder efterfrågar verifierbara kvalitetsdata. Tillverkare som kan visa mätprotokoll för varje batch vinner förtroende och affärer.
Mätning är dessutom den enda metoden för att fånga processdrift tidigt. En press som gradvis förlorar kraft, ett verktyg som slits ojämnt eller en ugn med temperaturvariation syns i mätdata långt innan de syns som synliga defekter.

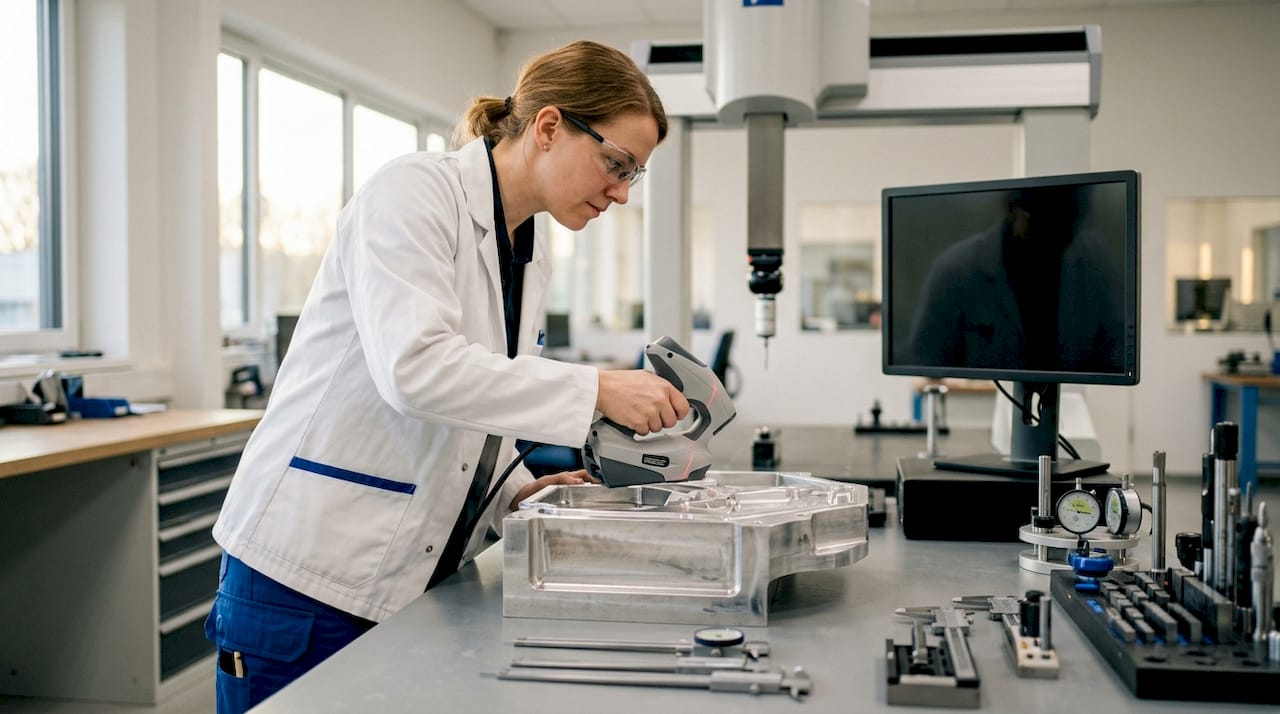

2. Hur 3D-laserskanning förbättrar precision och minskar fel
3D-laserskanning samlar in miljontals mätpunkter på några minuter och skapar en exakt digital kopia av komponenten. Det är en fundamental skillnad mot traditionella manuella mätmetoder, där en operatör mäter ett fåtal punkter med ett skjutmått eller en mätklocka. Manuell mätning missar lätt formavvikelser som uppstår mellan de punkter du väljer att mäta.
Med en digital 3D-modell kan du jämföra hela komponentens geometri mot CAD-ritningen punkt för punkt. Avvikelser syns direkt som färgkodade kartor, vilket gör det enkelt att identifiera var i processen felet uppstår. Det förkortar felsökningstiden från timmar till minuter.
Fördelarna med 3D-laserskanning i smidesindustrin:
Fullständig geometrisk verifiering av komplexa former, inte bara enstaka dimensioner
Snabb jämförelse mot CAD-modell med visuell avvikelsekarta
Dokumentation som kan delas digitalt med kund eller underleverantör
Möjlighet att skanna stora komponenter utan att flytta dem från produktionsgolvet
Tidig detektering av verktygsslitage genom trendanalys av mätdata
Proffstips: Använd 3D-skanning direkt efter smidning, innan bearbetning, för att avgöra om en detalj är räddningsbar eller ska kasseras. Det sparar bearbetningstid på detaljer som ändå inte håller sluttoleransen.
Lksab erbjuder 3D-skanningslösningar för industrin anpassade för just den typen av kontroll i produktionsflödet.
3. Systematisk mätstrategi för kvalitetssäkring och spårbarhet
En strukturerad mätstrategi enligt ISO 9001 och ISO 17025 sparar pengar genom färre reklamationer och minskat materialspill. Det handlar inte om att mäta allt, utan om att mäta rätt saker vid rätt tidpunkt i processen.
En effektiv mätstrategi för smidesindustrin bygger på fyra steg:
Kartlägg kritiska mätpunkter. Identifiera vilka dimensioner och egenskaper som direkt påverkar komponentens funktion. Fokusera mätresurserna dit.
Koppla mätning till processteg. Mät efter smidning, efter värmebehandling och efter bearbetning. Varje steg kan introducera avvikelser som behöver fångas tidigt.
Digitalisera protokollen. Pappersbaserade mätprotokoll är svåra att analysera och lätta att tappa bort. Digitala protokoll möjliggör trendanalys och snabb avvikelsedetektering.
Granska och uppdatera regelbundet. Processer förändras. En mätstrategi som fungerade för tre år sedan kanske inte fångar de avvikelser som uppstår med ny utrustning eller nya material.
Digitala mätprotokoll kopplar data från maskiner och batcher i realtid, vilket möjliggör tidig avvikelsedetektering. Det betyder att du kan stoppa en batch med fel innan den går vidare till nästa processteg, inte efter att den redan bearbetats.
Proffstips: Börja med att granska befintliga reklamationer och kassationer. De visar exakt var i processen mätningen brister och var du får störst utdelning av förbättrade mätrutiner.
En välgjord genomgång av mätutrustning och rutiner minskar kassationer och reklamationer märkbart. Det är ofta de onödiga säkerhetsmarginalerna som försvinner först, vilket frigör kapacitet utan att kompromissa med kvaliteten.
4. Brinell-hårdhetstestning: rätt metod för smidesmaterial
Brinell-hårdhetstestning är den mest tillförlitliga metoden för grovkorniga smideskomponenter. Metoden använder en hårdmetallkula som trycks mot ytan med en definierad kraft, och det stora avtrycket ger ett representativt medelvärde över materialets mikrostruktur. Det är en avgörande fördel för smidda detaljer, där kornstorleken varierar mer än i valsat eller bearbetat material.
Brinell-metoden är optimal för stora smideskomponenter eftersom den ger ett pålitligt genomsnitt utan krav på omfattande ytförberedelse. Rockwell och Vickers kräver finare ytor och mäter ett mindre område, vilket gör dem känsligare för lokala variationer i smidda detaljer.
Metod | Lämplig för | Krav på ytfinish | Representativitet |
Brinell | Grovkorniga smidesdetaljer | Lågt | Hög, stort mätområde |
Rockwell | Bearbetade ytor, tunnare gods | Högt | Medel, litet mätområde |
Vickers | Tunna skikt, mikrostruktur | Mycket högt | Låg för grovt material |
Fördelar med Brinell-testning i smidesindustrin:
Fungerar på ojämna och grovbearbetade ytor utan extra slipning
Ger ett medelvärde som speglar hela komponentens hårdhet, inte en lokal punkt
Korrelerar med draghållfastheten hos stål, vilket gör det möjligt att uppskatta mekaniska egenskaper utan destruktiv provning
Snabb och kostnadseffektiv för serietestning i produktionsmiljö
Väl etablerad i branschstandarder och accepterad av de flesta kunder och certifieringsorgan
Hårdhetstestning är inte bara en kvalitetskontroll. Det är ett verktyg för att verifiera att värmebehandlingen gett rätt resultat och att materialet uppfyller specifikationen för den aktuella applikationen.
5. Ekonomiska och operativa fördelar med integrerad mätning
Mätning integrerad i produktionsflödet minskar kassationer och ger operatörer trygghet att pressa processer utan att riskera kvaliteten. Det är en viktig distinktion: mätning som ett separat steg i slutet av produktionen fångar fel för sent. Mätning som en del av varje processteg förhindrar att felen uppstår eller sprids.
Mätning som del av styrningen ger spårbarhet från detalj till leverans och underlättar kundkommunikation. Det är en konkurrensfordel som blir allt viktigare när kunder inom fordon, flyg och energi kräver fullständig dokumentation.
Konkreta ekonomiska fördelar med integrerad mätning:
Färre kassationer eftersom avvikelser fångas tidigt, innan bearbetning tillförs
Lägre omarbetningskostnader när felen är mindre och enklare att korrigera
Minskade säkerhetsmarginaler i toleranssättningen, vilket frigör material och kapacitet
Kortare ledtider eftersom kvalitetsproblem inte stoppar flödet i slutkontrollen
Stärkt förhandlingsposition med kunder som kräver mätprotokoll och spårbarhet
När operatörer litar på sina mätinstrument vågar de optimera processer och sänka kostnader. Det är ett psykologiskt men reellt fenomen: osäkerhet om mätresultaten leder till konservativa processinställningar och onödiga buffertar.
SVMF rekommenderar att mätning integreras med automation och robotik för att säkra framtida konkurrenskraft inom smidesindustrin. Det är en tydlig signal om att mätning inte längre är ett stödverktyg utan en kärnfunktion i modern smidesproduktion.
6. Praktiska rekommendationer för effektiv mätning i smidesindustrin
Det mest effektiva sättet att förbättra mätningen är att börja med en kartläggning av var felen faktiskt uppstår. Titta på reklamationsstatistik, kassationsrapporter och omarbetningsloggar. De pekar direkt på de processteg där mätningen är otillräcklig eller saknas helt.
Rekommendationer för tillverkare på olika nivåer:
Grundnivå: Inför digitala mätprotokoll för befintlig utrustning. Det kostar lite men ger omedelbar förbättring av spårbarhet och möjlighet till trendanalys.
Mellannivå: Komplettera med handhållna 3D-skannrar för stickprovskontroll av komplexa geometrier. De är portabla och kan användas direkt på produktionsgolvet.
Avancerad nivå: Integrera mätning i produktionslinjen med automatiserade mätstationer som rapporterar direkt till produktionssystemet.
Att satsa på mätkompetens och regelbunden kalibrering är avgörande för tillförlitliga resultat. Utrustning som inte kalibreras regelbundet ger systematiska fel som är svåra att spåra och som kan passera oupptäckta länge.
Proffstips: Kalibrering är inte bara ett ISO-krav. Det är det enda sättet att veta att din mätning faktiskt mäter rätt. Schemalägg kalibrering som ett produktionsunderhåll, inte som en administrativ uppgift.
Investering i utbildning ger ofta snabbare avkastning än investering i ny utrustning. En operatör som förstår vad mätdata betyder kan agera på avvikelser direkt. En operatör som bara registrerar siffror utan förståelse missar signalerna.
En praktisk mätguide för verkstad kan hjälpa dig att strukturera arbetet med att prioritera mätpunkter och välja rätt metoder för din specifika produktion.
7. Vad avancerad mätteknik kräver för att fungera i praktiken
Avancerad mätning kräver mer än rätt utrustning. Den kräver ett system där data flödar från mätinstrument till beslutsfattare utan fördröjning. Det är skillnaden mellan mätning som dokumentation och mätning som styrverktyg.
Tre förutsättningar för att avancerad mätteknik ska ge full effekt:
Dataintegrering. Mätdata måste kopplas till produktionsorder, batchnummer och maskinparametrar. Utan den kopplingen är data svår att agera på.
Kompetens hos operatörerna. Utrustningen är bara så bra som den person som tolkar resultaten. Utbildning i mätteknik är en investering med direkt avkastning.
Tydliga gränsvärden. Varje kritisk mätpunkt behöver definierade toleranser och ett tydligt svar på frågan: vad gör vi när mätningen visar avvikelse?
Mätteknik ses som en dold ryggrad i industrin, nyckeln till både ekonomi och säkerhet i produktion. Det stämmer särskilt i smidesindustrin, där materialvariationer och processkomplexitet gör mätning till ett aktivt styrverktyg snarare än en passiv kontroll.
Viktiga insikter
Mätning i smidesindustrin ger störst värde när den integreras i varje processteg, kopplas till digitala protokoll och backas upp av kompetenta operatörer som kan agera på data i realtid.
Punkt | Detaljer |
Integrera mätning tidigt | Mät efter smidning, inte bara i slutkontrollen, för att fånga avvikelser innan de kostar bearbetningstid. |
Välj Brinell för smidesmaterial | Brinell-metoden ger ett representativt hårdhetsvärde för grovkorniga komponenter utan krav på ytförberedelse. |
Digitalisera protokollen | Digitala mätprotokoll möjliggör realtidsanalys och snabb avvikelsedetektering i produktionsflödet. |
Investera i kompetens | Regelbunden kalibrering och utbildning avgör om mätutrustningen faktiskt levererar tillförlitliga resultat. |
Spårbarhet som konkurrensmedel | Dokumenterade mätprotokoll stärker kundrelationer och underlättar certifieringsrevisioner enligt ISO 9001. |
Mätningens roll i smidesindustrins framtid
Jag har sett tillverkare investera i dyr mätutrustning som sedan samlar damm i ett hörn av verkstaden. Problemet är sällan tekniken. Det är att mätningen behandlas som ett separat steg, en kontroll som görs när något verkar fel, snarare än som en kontinuerlig del av produktionsstyrningen.
Det som verkligen förändrar konkurrenskraften är när mätdata börjar styra processen i realtid. Jag har sett smidesföretag halvera sina kassationer inte genom att byta utrustning, utan genom att flytta mätpunkten tidigare i flödet och koppla resultaten direkt till maskinoperatörernas beslut. Det kräver ingen stor investering, bara en förändrad syn på vad mätning är till för.
Digitaliseringen driver på det här skiftet snabbare än de flesta räknar med. När mätdata flödar direkt från instrument till produktionssystem försvinner den manuella rapporteringen, och med den försvinner också fördröjningen mellan avvikelse och åtgärd. Det är där smidesindustrin tjänar mest på modern mätteknik, inte i mätnoggrannheten per se, utan i hastigheten från mätning till beslut.
Min rekommendation är enkel: börja med att kartlägga var dina kassationer och reklamationer uppstår. Svaret pekar nästan alltid på ett processteg där mätningen är sen, otillräcklig eller saknas helt. Åtgärda det steget först, innan du investerar i ny utrustning.
— Markus
Lksab hjälper dig att modernisera din mätning
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, Scanology och API Metrology. Det betyder att du får tillgång till ett komplett sortiment av mätutrustning anpassad för krävande industriella miljöer, från handhållna 3D-skannrar till lasertrackers för storskalig mätning.
Har du äldre mätutrustning som inte längre möter produktionens krav? Lksab erbjuder uppgradering och retrofit av befintliga system, vilket ofta är ett kostnadseffektivt alternativ till nyinvestering. Kontakta Lksab för att diskutera vilka lösningar som passar din smidesproduktion.
Vanliga frågor
Vad är den viktigaste fördelen med mätning i smidesindustrin?
Den viktigaste fördelen är tidig avvikelsedetektering. Mätning integrerad i produktionsflödet fångar fel innan de kostar bearbetningstid och material.
Varför används Brinell-metoden för smideskomponenter?
Brinell-metoden ger ett representativt medelvärde över grovkorniga material och fungerar på ojämna ytor utan ytförberedelse. Det gör den mer tillförlitlig för smidda detaljer än Rockwell eller Vickers.
Hur kopplar man mätning till ISO 9001-krav?
ISO 9001 kräver en spårbar kedja från krav till mätresultat. Digitala mätprotokoll som kopplar data till produktionsorder och batchnummer uppfyller kravet och förenklar revisioner.
Vad kostar det att komma igång med bättre mätning?
Grundläggande förbättringar, som digitala protokoll för befintlig utrustning, kräver liten investering. Störst avkastning ger ofta utbildning och kalibrering av befintlig utrustning snarare än ny teknik.
Hur ofta ska mätutrustning kalibreras i smidesindustrin?
Kalibreringsintervallet beror på utrustningstyp, användningsfrekvens och krav i tillämpliga standarder. ISO 17025 kräver dokumenterade kalibreringsintervall baserade på utrustningens stabilitet och användning.
