Mättekniker och CAE-koppling: guide för tillverkningsindustrin
- för 15 timmar sedan
- 6 min läsning
Kort sagt:
Mättekniker med CAE-koppling integrerar mätdata med digitala CAD- eller CAE-modeller för kvalitetskontroll. De använder verktyg som koordinatmätmaskiner, 3D-skannrar och lasertrackers för att verifiera komponenters form och position innan tillverkning. En tydlig process och rätt kompetens inom GD&T förbättrar kvaliteten och minskar stillestånd i produktionen.
Mättekniker med CAE-koppling är definierat som integrering av mätdata med digitala CAD/CAE-underlag för att möjliggöra exakt kvalitetskontroll i tillverkningsprocessen. Begreppet CAE, eller Computer-Aided Engineering, kan i industriella sammanhang syfta på simulering, utbildning eller mätdatahantering, vilket gör det avgörande att definiera användningen i varje projekt. Kärnan i mättekniker cae-koppling är att koordinatmätmaskiner (CMM) och 3D-skannrar kopplas mot CAD-modeller via offline-programmering, så att mätprogram skapas och verifieras innan tillverkning startar. Det ger ingenjörer och tekniker ett verktyg för att fånga avvikelser tidigt och styra produktionskvaliteten med faktabaserade beslut.
1. Vad är mättekniker med CAE-koppling?
CAE-koppling inom mätteknik avser integrering mellan mätsystem och digitala CAD/CAE-underlag, och skiljer sig helt från mekaniska kopplingar som flänsar eller klämringar. Det är en vanlig förväxling i industrin som kan leda till missförstånd mellan konstruktions- och produktionsavdelningar. Mättekniker som arbetar med CAE-koppling ansvarar för att säkerställa att den fysiska komponenten stämmer med den digitala modellen, tolerans för tolerans.
Definitionen av CAE varierar dessutom inom industrin och kan omfatta simulering och utbildning utöver mätdatahantering. Det gör det nödvändigt att i varje mätprojekt klargöra exakt vad CAE-kopplingen avser. En tydlig projektdefinition minskar risken för fel och sparar tid i produktionsflödet.
2. Vilka mättekniker används för CAE-koppling?
Koordinatmätmaskiner, 3D-skannrar och lasertracker är de tre huvudsakliga verktygen för CAE-integrerad mätteknik i tillverkningsindustrin. Varje teknik har sin styrka beroende på komponentens geometri, toleranskrav och produktionsvolym.

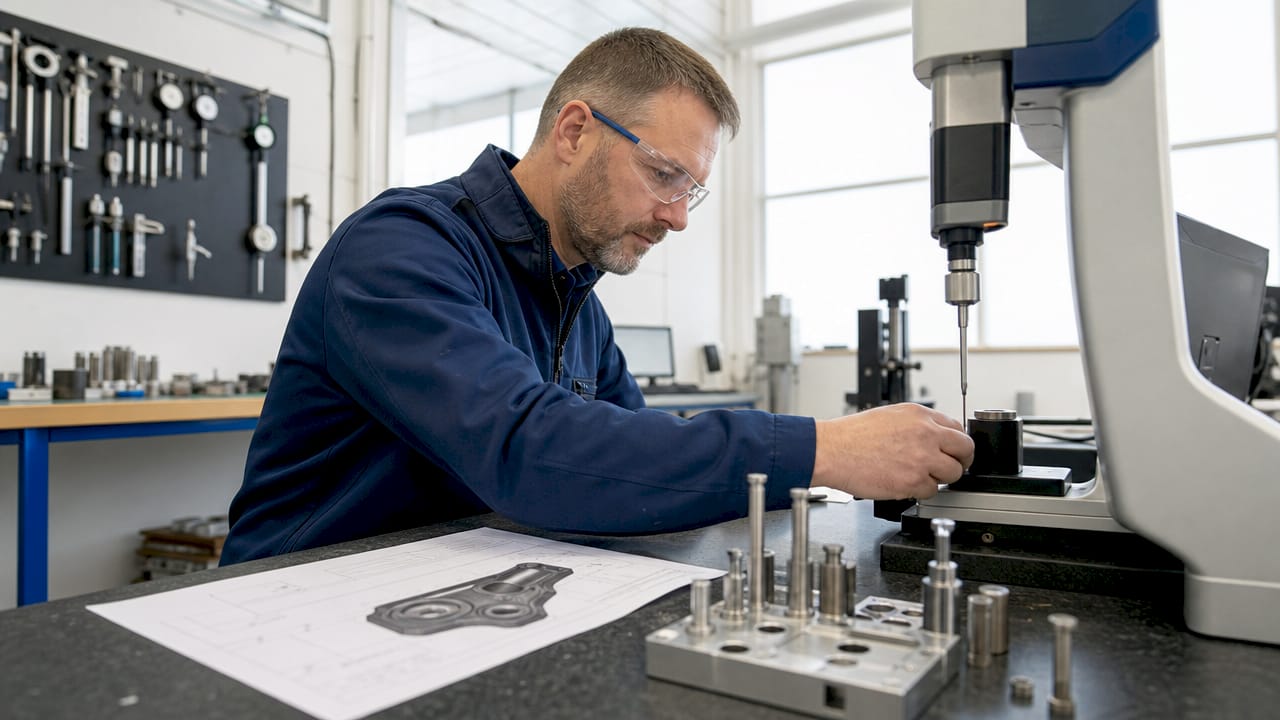

Koordinatmätmaskiner (CMM)
CMM är grunden i de flesta mätrum inom seriestillverkning. Maskinen mäter fysiska koordinater på en komponent och jämför dem mot CAD-modellens referenspunkter. Offline-programmering av CMM gör att mätprogram skapas i en digital miljö innan komponenten ens är tillverkad, vilket eliminerar stillestånd i mätrummet.
3D-skanning och punktmolnsanalys
3D-skanning genererar ett punktmoln av komponentens yta. Det punktmolnet jämförs sedan mot master-CAD-modellen för att identifiera avvikelser. Tekniken passar särskilt för komplexa geometrier och frifornsytor där kontaktmätning är opraktisk. Lksab erbjuder skannerlösningar som SIMSCAN och KSCAN X för just dessa tillämpningar.
Lasertracker
Lasertracker mäter stora komponenter med hög noggrannhet, till exempel flygplanskroppar eller fordonschassin. Tekniken kombineras ofta med CAD-underlag för att verifiera monteringspositioner i realtid. Lksab tillhandahåller lasertracker och tillbehör anpassade för krävande produktionsmiljöer.
CMM med offline-programmering: bäst för serietillverkning med täta toleranskrav
3D-skanning: bäst för komplexa ytor och snabb helgeometrianalys
Lasertracker: bäst för stora strukturer och monteringsverifiering
Mjukvaruplattformar som PC-DMIS och Polyworks kopplar mätdata direkt mot CAD-underlag
Proffstips: Välj mätteknik utifrån komponentens komplexitet och toleranskrav, inte utifrån vad som finns tillgängligt i mätrummet. Fel teknik för uppgiften ger systematiska mätfel som är svåra att spåra.
3. Hur kopplar mättekniker mätdata till CAD/CAE i praktiken?
Processen för CAE-koppling i mätteknik följer en tydlig kedja från digital modell till fysisk verifiering. Varje steg bygger på det föregående, och ett fel tidigt i kedjan förstärks i senare steg.
Importera CAD-modellen till mätmjukvaran, till exempel PC-DMIS eller Polyworks, och definiera koordinatsystemet.
Tolka form- och lägestoleranser (GD&T) direkt från CAD-modellen. GD&T är avgörande för att automatiserad CMM-mätning ska ge korrekta resultat och minska manuellt efterarbete.
Skapa mätprogrammet offline med simulering av mätbanan mot CAD-geometrin. Kollisionskontroll ingår i detta steg.
Verifiera programmet i simuleringsmiljön innan det körs på maskinen. Det eliminerar riskerna med att testa direkt på en dyr komponent.
Köra mätprogrammet på CMM eller skanner mot den fysiska komponenten.
Analysera avvikelserapport mot toleransgränser och fatta beslut om godkännande, justering eller kassation.
Återkoppla mätdata till konstruktion och produktion för att driva processförbättring.
Proffstips: Bygg in en steg 3-granskning där en kollega kontrollerar mätbanan i simuleringen. Det tar 15 minuter och förhindrar kollisioner som kan kosta dagar av reparation.
Mättekniker i flyg- och maskinindustrin ansvarar för att kvalitetskrav i CAD-ritningar är tolkningsbara och mätbara, och har befogenhet att stoppa produktion vid avvikelser. Det visar hur central CAE-kopplingen är för produktionssäkerheten.
4. Vanliga utmaningar för mättekniker inom CAE-koppling
CAE-integrerad mätteknik ställer höga krav på både teknisk kompetens och kommunikationsförmåga. De vanligaste problemen uppstår inte i maskinen utan i gränssnittet mellan människa och data.
Bristfällig GD&T-tolkning: Brister i förståelse för geometrisk dimensionering och toleranssättning leder till kostsamma stillestånd och ökad felhantering. Mättekniker behöver behärska GD&T för att kunna programmera CMM korrekt.
Komplexa CAD-modeller: Stora CAD-filer med tusentals ytor kräver att mättekniker kan filtrera och prioritera vilka geometrier som är kritiska för funktionen.
Kommunikation mellan avdelningar: Mättekniker fungerar som bryggan mellan konstruktion och produktion och möter ofta situationer där konstruktörens intention inte är tydlig i ritningen.
Förväxling av CAE-begrepp: Termen CAE-koppling missförstås ibland som en mekanisk koppling, vilket skapar förvirring i kravspecifikationer och beställningar.
Utbildningsgap i produktionen: Produktionspersonal som inte förstår mätdata fattar felaktiga beslut om godkännande eller kassation.
Erfarenhetskravet för mättekniker i kvalificerade roller inom flyg- och maskinindustrin är typiskt 3–7 år med fokus på mätteknik och kvalitetskontroll. Det speglar hur lång tid det tar att bygga den kombinerade tekniska och kommunikativa kompetens som krävs.
Lösningen på kommunikationsutmaningarna är pedagogisk förmåga. En mättekniker som kan förklara ett mätresultat för en produktionsoperatör utan att använda facktermer är mer värdefull än en som bara behärskar maskinen. Industristandard för mätteknik ger ett ramverk för hur mätdata dokumenteras och kommuniceras på ett spårbart sätt.
5. Hur CAE-koppling förbättrar processer och minskar kostnader
Rätt implementerad CAE-koppling ger mätbara förbättringar i produktionsflödet. Den största vinsten kommer från offline-programmering, som minskar ställtider i mätrummet med 30–50 % vid serietillverkning. Det frigör maskintid och minskar beroendet av att en erfaren tekniker är fysiskt närvarande vid varje mätning.
Förbättringsområde | Effekt av CAE-koppling |
Ställtid i mätrum | Minskar med 30–50 % via offline-programmering |
Avvikelsedetektering | Sker proaktivt via punktmolnsanalys mot CAD |
Manuellt efterarbete | Minskar när GD&T tolkas korrekt i mjukvaran |
Kommunikation | Förbättras när mätdata visualiseras mot CAD-modellen |
Produktionsstopp | Förebyggs genom verifiering av mätprogram i simulering |
Proaktiv kvalitetsstyrning är en annan central fördel. Analys av punktmoln från 3D-skanning mot master-CAD identifierar avvikelser tidigt och möjliggör justering av produktionsprocessen innan toleransgränser överskrids. Det är en fundamentalt annorlunda approach jämfört med reaktiv slutkontroll.
Utbildning av produktionspersonal i att läsa och förstå mätrapporter är en investering som betalar sig snabbt. När operatörer förstår vad ett mätresultat innebär för produktkvaliteten fattar de bättre beslut direkt vid maskinen. Det minskar antalet eskalerade ärenden till mätrummet och kortar ledtiderna.
Mättjänster och deras påverkan på kvalitet och effektivitet i produktion visar att systematisk mätning inte är en kostnad utan en investering i färre kassationer och kortare ledtider.
Viktiga insikter
CAE-koppling i mätteknik kräver integration av CMM-programmering, GD&T-kompetens och tydlig kommunikation mellan konstruktion och produktion för att ge verklig kvalitetsstyrning.
Punkt | Detaljer |
Offline-programmering sparar tid | CMM-program skapas före tillverkning och minskar ställtider med 30–50 %. |
GD&T är grunden | Korrekt tolkning av toleranser i CAD minskar manuellt efterarbete och stillestånd. |
3D-skanning ger proaktiv kontroll | Punktmolnsanalys mot CAD identifierar avvikelser innan toleransgränser överskrids. |
Kommunikation är en kärnkompetens | Mättekniker som kan förklara mätdata för produktion minskar eskalerade kvalitetsärenden. |
Definiera CAE-begreppet i varje projekt | CAE kan avse simulering, utbildning eller mätdataintegration, vilket kräver tydlig avgränsning. |
Teknik och människa: reflektioner från fältet
Jag har sett mätrum med världsledande CMM-utrustning och mjukvara som ändå levererar dåliga resultat. Orsaken är nästan alltid densamma: mättekniker som behärskar maskinen men inte kan förklara vad mätdata betyder för produktionen.
Det finns en utbredd uppfattning att CAE-koppling handlar om mjukvara och maskinval. Det stämmer delvis. Men den verkliga flaskhalsen är tolkning. En mättekniker som inte förstår GD&T på djupet programmerar CMM utifrån egna antaganden, inte konstruktörens intention. Det ger mätresultat som är tekniskt korrekta men funktionellt meningslösa.
Pedagogisk förmåga är underskattad i jobbannonser och överskattad i praktiken. Jag menar att den borde vara ett formellt krav. En mättekniker som kan hålla en 20-minuters genomgång för produktionspersonal om vad ett avvikelsediagram visar är mer värd än en som bara kan köra maskinen. Det är den kompetensen som faktiskt stänger loopen mellan konstruktion och produktion.
Mitt råd till tekniker som vill bli bättre på CAE-integrerad mätteknik: börja med GD&T. Läs standarden, öva på verkliga ritningar och diskutera tolkningar med konstruktörerna. Sedan kommer offline-programmeringen naturligt. Tekniken är ett verktyg. Förståelsen är kompetensen.
— Markus
Lksab erbjuder lösningar för CAE-integrerad mätteknik
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, scanology och API metrology, och erbjuder ett komplett sortiment av utrustning för CAE-integrerad mätteknik.
För tillverkare som vill uppgradera befintliga mätsystem utan att byta ut hela installationen erbjuder Lksab uppgradering och retrofit av koordinatmätmaskiner och mätprogram. Det är ett kostnadseffektivt sätt att lägga till offline-programmeringskapacitet och CAD-integration i en befintlig CMM. Lksab erbjuder också laserskannerlösningar för punktmolnsanalys mot CAD-modeller, anpassade för flyg-, fordons- och verkstadsindustrin. Kontakta Lksab för en genomgång av vilken lösning som passar din produktionsmiljö.
Vanliga frågor
Vad innebär CAE-koppling inom mätteknik?
CAE-koppling inom mätteknik avser integrering av mätsystem med digitala CAD/CAE-underlag, inte mekaniska kopplingar. Syftet är att jämföra fysiska mätresultat mot konstruktionsmodellen för att verifiera produktkvaliteten.
Vilka mjukvaror används för CAE-integrerad mätteknik?
PC-DMIS och Polyworks är de vanligaste mjukvaruplattformarna för att koppla CMM-mätning mot CAD-modeller. Båda stöder offline-programmering och GD&T-tolkning direkt från CAD-filer.
Hur minskar offline-programmering stilleståndstider?
Offline-programmering skapar och verifierar mätprogram i en digital miljö innan komponenten är tillverkad. Det minskar ställtider i mätrummet med 30–50 % vid serietillverkning jämfört med manuell programmering vid maskinen.
Varför är GD&T viktigt för CAE-koppling?
GD&T, geometrisk dimensionering och toleranssättning, definierar exakt hur toleranser ska mätas och tolkas. Utan korrekt GD&T-förståelse ger CMM-programmering systematiska fel som är svåra att spåra och åtgärda.
Vilken mätteknik passar bäst för komplexa geometrier?
3D-skanning med punktmolnsanalys passar bäst för komplexa ytor och friformsgeometrier. Tekniken genererar ett komplett ytmoln som jämförs mot CAD-modellen och identifierar avvikelser på hela ytan, inte bara i enskilda mätpunkter.
