Roll av Scanology inom industriell kvalitetskontroll
- 17 juli
- 7 min läsning
Kort sagt:
Roll av Scanology är en portabel industriell 3D-skanningsteknik som kombinerar hög precision med enkel användning direkt på produktionsgolvet. Tekniken använder optiska laserlinjer och spårningssystem för att skapa noggranna digitala punktmoln, vilket ger snabbare inspektioner och bättre spårbarhet. Den är certifierad enligt ISO 10360 och används inom flyg-, fordons- och större strukturer för att förbättra kvalitetssäkring och minska ledtider.
Roll av Scanology är en industriell 3D-skanningsteknik som kombinerar hög precision med portabilitet för att ge tillverkningsföretag exakt dimensionell verifiering direkt på produktionsgolvet. Tekniken bygger på optisk skanning med laserlinjer och spårningssystem, och uppfyller internationella standarder som ISO 10360. För ingenjörer som ansvarar för kvalitetskontroll innebär det kortare inspektionstider, färre kassationer och tillförlitliga mätdata utan att flytta komponenter till ett separat metrologilabb. Scanology är ett av de märken som Lksab representerar som generalagent i Sverige.
Hur fungerar roll av Scanology?
Scanology bygger på optisk 3D-skanning där laserlinjer projiceras mot en yta och kameror registrerar hur linjerna böjer sig efter geometrin. Systemet beräknar sedan punktkoordinater med hög täthet och skapar ett digitalt punktmoln som representerar den fysiska ytan. Det är samma princip som används i koordinatmätmaskiner, men utan kontakt och med betydligt högre mätfrekvens.
SIMSCAN-S Gen2 är ett konkret exempel på hur tekniken ser ut i praktiken. Systemet erbjuder noggrannhet ner till 0,015 mm och är certifierat enligt ISO 10360, vilket garanterar att mätresultaten är globalt jämförbara och godkända för kritisk GD&T-inspektion inom flyg- och maskinbearbetning. ISO 10360-certifieringen är industrins referensstandard för dimensionell mätteknik och ger kvalitetschefer ett objektivt underlag vid leverantörsgranskning.
TrackScan är ett annat system i Scanologys portfölj. Det klarar upp till 6 300 000 mätningar per sekund och täcker ett skanningsområde på 800 mm × 700 mm med en upplösning på upp till 0,020 mm. Den hastigheten gör TrackScan lämplig för stora komponenter där manuell skanning annars tar timmar.
Trådlös anslutning och kolfiberkonstruktion gör systemen bärbara utan att kompromissa med styvheten. Det betyder att en operatör kan ta med sig skanningsutrustningen till komponenten, inte tvärtom.
Optisk laserskanning fångar ytor utan kontakt och skadar inte känsliga material.
Spårningssystem håller reda på skannarens position i rymden utan fysiska målmarkörer.
Hög mätfrekvens ger täta punktmoln även på komplexa geometrier.
ISO 10360-certifiering säkerställer att toleranskraven uppfylls enligt internationell standard.
Trådlös drift eliminerar kablar som begränsar rörelsefriheten i produktionsmiljöer.
Proffstips: Låt skanningsutrustningen acklimatisera sig till rumstemperaturen i minst 20 minuter innan kritiska mätningar. Temperaturskillnader påverkar optiken och kan ge systematiska fel som inte syns förrän vid jämförelse med CAD-modellen.
Vilka är fördelarna med Scanologys roll för kvalitetskontroll?
Hög precision är den mest direkta fördelen. Med toleranser ner till 0,015 mm kan ingenjörer verifiera GD&T-egenskaper som planhet, rundhet och profilform på delar som annars kräver specialiserade mätmaskiner. Det öppnar för inspektion av delar som tidigare bara kontrollerades stickprovsvis.

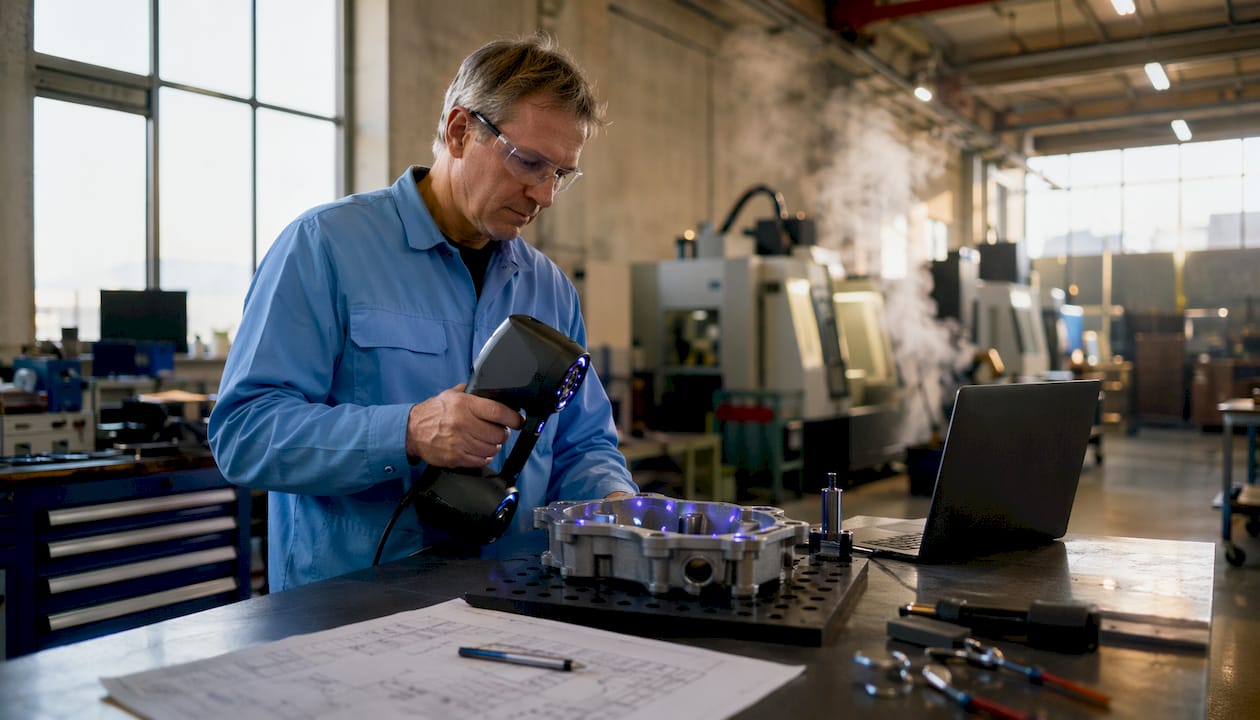

Portabiliteten förändrar arbetsflödet på ett fundamentalt sätt. Shop-floor-metrologi med portabla system som AccuArm ger realtidsfeedback och minskar behovet av att transportera stora komponenter till ett separat labb. Det minskar ledtider och ger operatörerna möjlighet att fatta beslut direkt vid maskinen.
Förmågan att skanna komplexa geometrier är en annan konkret fördel. Traditionella kontaktmätningar kräver att mätspetsen når ytan, vilket är omöjligt i djupa håligheter eller undercut-geometrier. Optisk skanning fångar hela ytan på en gång, inklusive svåråtkomliga partier.
Fullständig ytanalys ger en heltäckande bild av detaljen, inte bara ett urval mätpunkter.
Snabbare inspektionscykel minskar väntetiden mellan produktion och godkännande.
Realtidsfeedback gör det möjligt att korrigera processer innan en hel batch är felaktig.
Dokumentation skapar ett digitalt arkiv av varje inspekterad del för spårbarhet.
Reducerade transportkostnader eftersom stora komponenter inte behöver lyftas till ett labb.
Proffstips: Använd skanningsdata för att jämföra faktisk geometri mot CAD-modellen direkt i mjukvaran. Avvikelsekartorna visar exakt var toleransen bryts och ger ett tydligare underlag för processjustering än ett enskilt mätvärde.
Vilka tillämpningar har Scanology i tillverkningsprocesser?

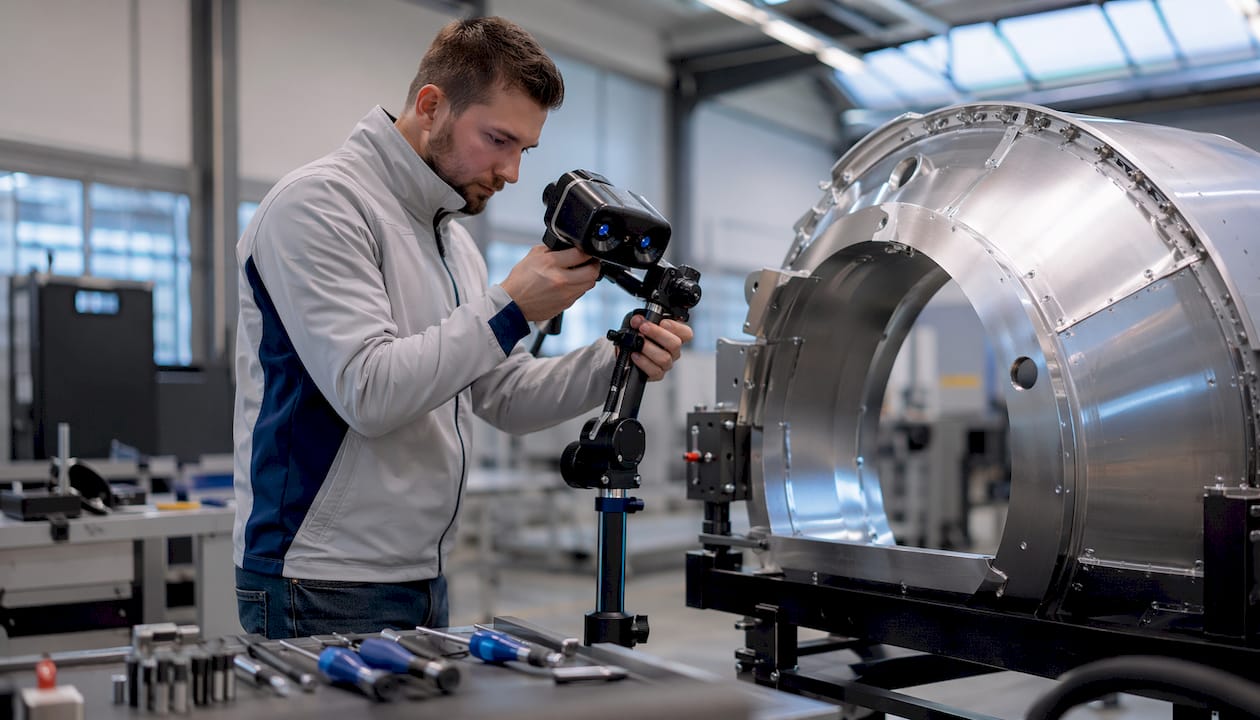

Flyg- och fordonsindustrin är de mest krävande användningsområdena. Flygkomponenter som turbinblad och strukturdelar har toleranskrav som ofta ligger under 0,05 mm och kräver fullständig ytverifiering. Scanologys system hanterar dessa krav tack vare ISO 10360-certifierad noggrannhet och förmågan att skanna komplexa fria ytor.
AccuArm, som Scanology lanserade i maj 2026, är en portabel koordinatmätmaskin med räckvidd 1,5–4,5 meter byggd med kolfiberstruktur och certifierad enligt ISO 10360-12. Den är konstruerad för flexibel inspektion direkt på monteringslinjer och i metrologilabb. Kolfiberkonstruktionen håller vikten nere utan att minska styvheten, vilket är avgörande för repeterbar mätning.
CNC-bearbetning är ett användningsområde som ofta förbises. Scanologys optiska system används för att kartlägga överskottsmaterial på gjutämnen och jämföra dem mot designmodellen innan bearbetning startar. Det ger ett bättre underlag för CNC-programmering och minskar materialspill.
Vindkraftsblad representerar den andra änden av storleksskalan. Blad på 60–80 meter kräver ett system som kan mäta utan att flytta komponenten. TrackScan hanterar stora ytor utan fysiska målmarkörer och ger en komplett geometrisk bild av bladet.
Tillämpningsområde | System | Primär fördel |
Flygkomponenter | SIMSCAN-S Gen2 | GD&T-verifiering med 0,015 mm noggrannhet |
Monteringslinjer | AccuArm | Flexibel räckvidd 1,5–4,5 m, realtidsmätning |
CNC-bearbetning | TrackScan | Kartläggning av gjutämnen för materialoptimering |
Stora strukturer | TrackScan | Skanningsområde 800 mm × 700 mm utan målmarkörer |
Fordonsindustri | KSCAN X | Portabel inspektion av kaross och chassidelar |
Inspektion av svetsfogar i tung industri där kontaktmätning är opraktisk.
Reverse engineering av slitna delar för att ta fram ersättningsritningar.
Verifiering av gjutgods mot toleranskrav innan bearbetning startar.
Kvalitetskontroll av plastdelar med komplexa fria ytor och tunna väggar.
Du hittar mer om hur skanningsarmar används i industrin för att förstå vilka system som passar olika produktionsmiljöer.

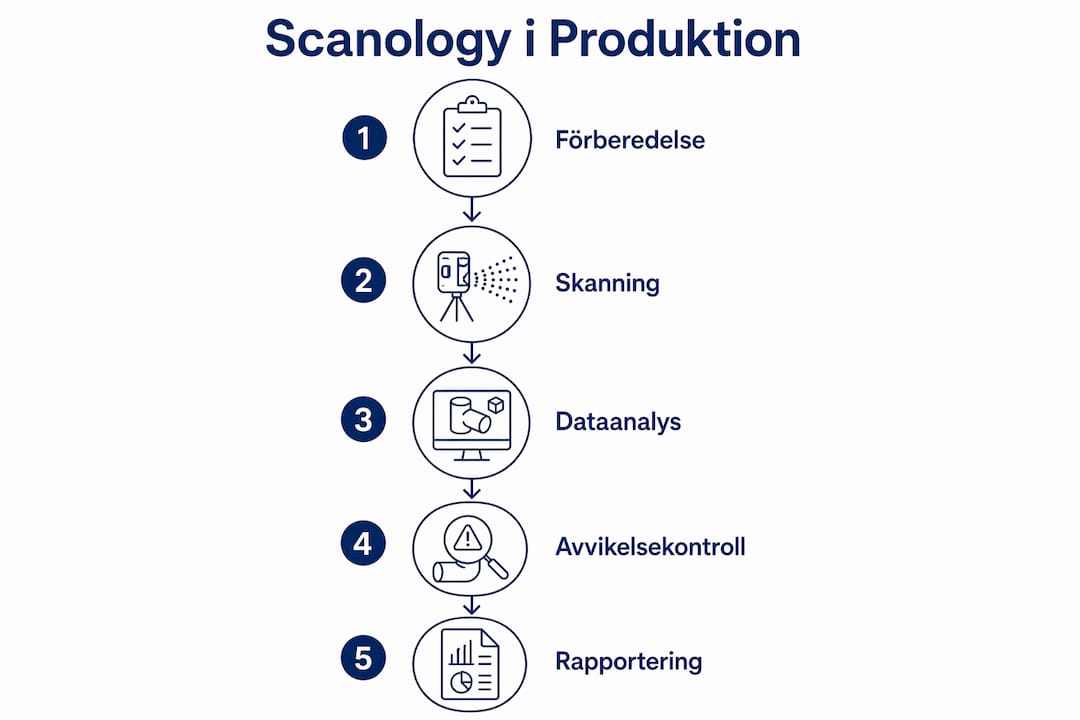

Hur implementerar tillverkningsföretag Scanology-teknik effektivt?
Mjukvaruintegration är den faktor som avgör om implementeringen lyckas. Ett väl utformat arbetsflöde som leder operatören från datainsamling till GD&T-analys minimerar manuell datarensning och minskar risken för fel i tolkningsledet. Scanologys mjukvara är konstruerad för att guida användaren genom hela processen, från skanningsplanering till avvikelserapport.
Utbildning är inte valfritt. En operatör som förstår hur ljusförhållanden, ytfinish och temperatur påverkar mätresultaten levererar konsekvent bättre data än en som bara följer en checklista. Investera i grundlig utbildning innan systemet tas i produktion.
Temperaturkompensation är ett område där många företag gör misstag. Handhållna och arm-baserade system behöver uppnå termisk stabilitet innan kritiska mätningar, särskilt i produktionsmiljöer utan klimatkontroll. Utan uppvärmningsperiod riskerar du systematiska fel som ser ut som processvariationer.
Ljusförhållanden påverkar optiska mätningar mer än de flesta ingenjörer förväntar sig. Scanologys system är anpassade för varierande ljusförhållanden, men kritiska metalliska ytor bör skyddas från direkt reflex för att ge tät och konsekvent punktmolndata. En enkel avskärmning mot fönsterljus löser ofta problemet.
Starta med ett pilotprojekt på en väldefinierad del med kända toleranskrav för att kalibrera arbetsflödet.
Integrera mjukvaran med befintliga CAD-system och kvalitetsdatabaser från dag ett.
Dokumentera miljöförhållanden vid varje mätning för att kunna spåra avvikelser till orsaken.
Schemalägg uppvärmningsperiod för utrustningen som en fast del av mätrutinen.
Utbilda operatörerna i grundläggande optisk metrologi, inte bara i hur knapparna fungerar.
Proffstips: Placera skanningsutrustningen bort från direkta luftströmmar från ventilationssystem. Temperaturgradienter i luften orsakar optisk refraktion som ger slumpmässiga fel i punktmolnet, och de är svåra att skilja från verkliga ytavvikelser.
Implementeringsfaktor | Låg mognad | Hög mognad |
Mjukvaruintegration | Manuell export till kalkylblad | Direktkoppling till CAD och kvalitetssystem |
Operatörsutbildning | Grundläggande handhavande | Förståelse för optisk metrologi och felkällor |
Miljökontroll | Ingen hänsyn till temperatur | Dokumenterad uppvärmningsrutin och ljuskontroll |
Arbetsflöde | Ad hoc-mätningar | Standardiserade mätplaner per detaljtyp |
Du kan läsa mer om metrologi i produktion för att förstå hur shop-floor-mätning integreras i ett bredare kvalitetssystem.
Viktiga insikter
Scanology ger tillverkningsföretag ett direkt verktyg för att höja mätprecisionen, korta inspektionstiderna och flytta kvalitetskontrollen till produktionsgolvet utan att kompromissa med noggrannheten.
Punkt | Detaljer |
ISO 10360-certifiering | Garanterar att mätresultaten uppfyller internationell standard för dimensionell verifiering. |
Portabel shop-floor-metrologi | AccuArm och liknande system eliminerar behovet av att transportera komponenter till labb. |
Temperaturstabilitet | Låt utrustningen värmas upp innan kritiska mätningar för att undvika systematiska fel. |
Mjukvaruintegration | Ett sammanhängande arbetsflöde från skanning till GD&T-analys minskar manuell bearbetning. |
Tillämpningsbredd | Tekniken täcker allt från flygkomponenter med 0,015 mm tolerans till vindkraftsblad på 60–80 meter. |
Scanologys framtid inom industriell metrologi
Jag har följt mätteknikbranschen länge nog för att se ett tydligt mönster: varje gång portabiliteten ökar utan att precisionen minskar, förändras hela arbetsflödet i produktion. Scanology är ett av de tydligaste exemplen på den trenden just nu.
Det som imponerar mest är inte enskilda specifikationer. Det är kombinationen. En skanner som klarar 0,015 mm noggrannhet och samtidigt kan bäras av en operatör till en komponent på monteringslinjen, det var inte möjligt för tio år sedan. AccuArm med sin kolfiberstruktur och ISO 10360-12-certifiering visar att portabel metrologi inte längre är en kompromiss.
Min bedömning är att företag som väntar med att investera i portabel 3D-skanning betalar ett dolt pris i form av längre ledtider och fler kassationer. Realtidsfeedback direkt vid maskinen är inte en lyx, det är ett konkurrensmedel.
Det jag ser som den största utmaningen är inte tekniken utan implementeringen. Mjukvaruintegration och operatörsutbildning avgör om investeringen ger avkastning. Ett system som samlar damm för att arbetsflödet inte är anpassat är pengar i sjön. Börja smalt, välj en väldefinierad process, och bygg sedan ut.
— Markus
Lksab erbjuder Scanology-lösningar för svensk industri
Lksab är generalagent för Scanology i Sverige och erbjuder hela produktportföljen, från handhållna skannrar till portabla koordinatmätmaskiner. Det inkluderar system som TrackScan P42 för storskalig optisk mätning och KSCAN X för flexibel inspektion i produktionsmiljöer.
Lksab erbjuder teknisk support, kalibrering och utbildning som en del av leveransen. Det betyder att du inte bara köper hårdvara utan får ett komplett stöd för att integrera tekniken i dina kvalitetsprocesser. Kontakta Lksab för en demonstration eller offert anpassad till dina specifika inspektionskrav.
Vanliga frågor
Vad är roll av Scanology?
Roll av Scanology är industriell 3D-skanningsteknik som använder optiska laserlinjer för att mäta komponenters geometri med hög precision. Systemen är certifierade enligt ISO 10360 och används för dimensionell verifiering och GD&T-inspektion.
Hur noggrann är Scanology-teknik?
SIMSCAN-S Gen2 uppnår noggrannhet ner till 0,015 mm och TrackScan ger en upplösning på upp till 0,020 mm. Båda systemen är ISO 10360-certifierade för tillförlitlig industriell mätning.
Kan Scanology användas direkt i produktionen?
Ja. Portabla system som AccuArm och handhållna skannrar är konstruerade för shop-floor-metrologi och ger realtidsfeedback utan att komponenter behöver transporteras till ett labb.
Vilka industrier använder Scanology?
Flyg- och fordonsindustrin är de vanligaste användarna, men tekniken används även inom vindkraft, tung industri och precisionsmaskintillverkning för inspektion av allt från turbinblad till gjutgods.
Vad krävs för att implementera Scanology i en befintlig kvalitetsprocess?
Framgångsrik implementering kräver mjukvaruintegration med befintliga CAD-system, utbildning av operatörer i optisk metrologi och rutiner för temperaturkompensation i produktionsmiljöer utan klimatkontroll.
