Skanna stora objekt: praktisk guide för industrin
- 9 aug.
- 10 min läsning
För stora objekt är handhållen 3D-laserskanning eller fotogrammetri nästan alltid det mest praktiska valet. Välj metod efter tre faktorer: önskad noggrannhet i millimeter, hur tillgängligt objektet är och vilken budget du har.
Snabb rekommendation per objekttyp:
Fordonskarosseri eller flygkomponent (sub-mm krav): handhållen laserskanning med tracker-referens, t.ex. TrackScan P42 eller KSCAN X.
Byggnadsfasad eller stor skulptur (mm-nivå räcker): terrestrisk laserskanning eller fotogrammetri med referenspunkter.
Konstverk eller arkeologiskt föremål (färgdokumentation viktig): fotogrammetri med kamera eller SIMSCAN för strukturljus.
Storformatsdokument och ritningar: dokumentskanner som Epson DS-30000, som hanterar format upp till 12" × 220".
Nästa steg innan du väljer metod:
Kontrollera åtkomst: kan du gå runt objektet, eller krävs ställning?
Bestäm noggrannhetsmål: räcker ±1 mm, eller behöver du ±0,1 mm?
Avgör frekvens: engångsprojekt talar för hyra eller mättjänst; återkommande mätningar motiverar köp.
Viktiga insikter
Rätt metod för att skanna stora objekt avgörs av tre faktorer: objektets storlek, noggrannhetskravet i millimeter och hur tillgänglig mätplatsen är.
Punkt | Detaljer |
Metodval styrs av tre faktorer | Storlek, noggrannhetsmål och åtkomlighet avgör om du väljer fotogrammetri, handhållen laser eller tracker. |
Referenspunkter är avgörande | Placera minst 6–8 kalibrerade targets för stabil registrering, särskilt i miljöer med vibrationer. |
Köp vs hyra vs tjänst | Hyra passar 1–5 projekt per år; köp motiveras av återkommande behov och intern kompetens. |
Efterbearbetning tar tid | Räkna med 1–2 veckor för registrering, meshing och leverans av en CAD-anpassad modell. |
Lksab täcker hela kedjan | TrackScan P42, SIMSCAN, KSCAN X och SIMSCAN E finns tillgängliga för köp, hyra och mättjänst i Sverige. |
Innehållsförteckning
Vilken metod passar ditt objekt? Beslutsmatris för storlek, noggrannhet och budget
Rätt metod beror mer på kombinationen av storlek och krav än på endera faktorn ensam. Strukturerade ljusskannrar täcker objekt från centimeterskala upp till flera meter, men för ännu större volymer tar lasertrackers och fotogrammetri vid.
Objektstorlek | Noggrannhetsmål | Rekommenderad metod | Köp / hyra / tjänst |
Under 0,5 m | Sub-mm (±0,05 mm) | Strukturljusskanner (t.ex. SIMSCAN E) | Köp eller hyra |
0,5–3 m | ±0,1–0,5 mm | Handhållen laserskanner (SIMSCAN, KSCAN X) | Köp, hyra eller tjänst |
3–15 m | ±0,5–2 mm | Handhållen laser + tracker-referens (TrackScan P42) | Hyra eller tjänst |
Över 15 m | ±1–5 mm | Terrestrisk laserskanner eller lasertracker | Tjänst eller köp vid hög frekvens |
Storformatsdokument | DPI-baserad | Dokumentskanner (Epson DS-30000) | Köp |
Proffstips: Två frågor förändrar metodvalet mer än allt annat: “Kan jag placera referenspunkter på eller runt objektet?” och “Finns det vibrationer eller temperaturförändringar på platsen?” Svaret på dessa styr om du behöver tracker-referens eller om en enklare handhållen lösning räcker.
Hyra är rimligast vid engångsprojekt eller när du saknar intern kompetens för efterbearbetning. Köp motiveras av minst 15–20 mätprojekt per år med liknande krav. Mättjänst på plats är rätt val när säkerhetskrav, certifieringsbehov eller snäva tidsramar gör det svårt att hantera projektet internt.
Fotogrammetri: när bilder räcker för att skanna stora ytor
Fotogrammetri bygger på bildbaserad rekonstruktion: programvaran hittar gemensamma punkter i hundratals överlappande foton och beräknar ett tredimensionellt punktmoln. Metoden fungerar bäst på texturerade, tillgängliga ytor i bra ljus.
Styrkor:
Låg hårdvarukostnad (spegellös kamera eller modern mobiltelefon räcker för visualisering).
Bra för stora volymer och färgdokumentation, t.ex. fasader, skulpturer och arkeologiska fynd.
Skalbar: fler bilder ger tätare punktmoln.
Begränsningar:
Kräver kontrast och textur på ytan. Enhetligt vita eller blanka ytor ger hål i modellen.
Noggrannheten beror på kamerakvalitet, bildöverlapp och referenspunkter. Mobiltelefoner ger sällan bättre än ±2–5 mm utan kontrollpunkter.
Bearbetningstiden är lång: ett projekt med 500 bilder kan ta flera timmar i programvara som Agisoft Metashape eller RealityCapture.
Proffstips: Fotogrammetri-guider rekommenderar minst 60–80 % överlapp mellan varje bild och systematisk fotografering från minst tre höjder för att undvika hål i modellen. Hoppa inte över det steget.
Praktiskt arbetsflöde för fotogrammetri av stora objekt
Placera ut referenspunkter (kodade targets) runt objektet med känt avstånd.
Fotografera i överlappande pass: underifrån, i ögonhöjd och uppifrån om möjligt.
Importera bilderna till rekonstruktionsprogramvara.
Kör automatisk punktmolnsrekonstruktion (Structure from Motion).
Skala modellen mot uppmätta referensavstånd.
Rensa brus och fyll hål i mesh.
Texturera och exportera i önskat format (.obj, .ply eller .e57).
Mobilfotogrammetri via appar som Polycam eller Scaniverse fungerar för snabb visualisering av objekt upp till 5–10 m, men ger sällan den noggrannhet som krävs för kvalitetssäkring eller CAD-anpassning i industrin.
Laser- och strukturljusskanning: vilken variant passar ditt projekt?

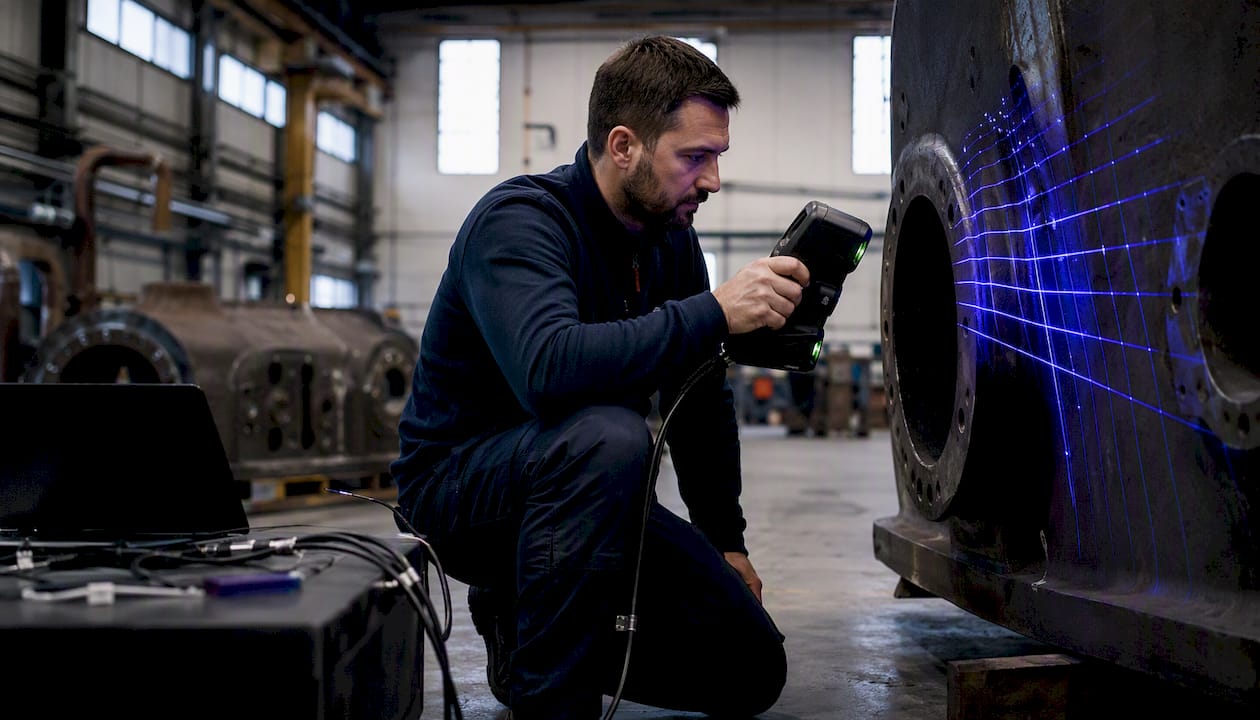

Handhållen laserskanning och strukturljusskanning är de dominerande metoderna för att skanna stora föremål i industrin. De skiljer sig i hastighet, noggrannhet och hur de hanterar ytor.

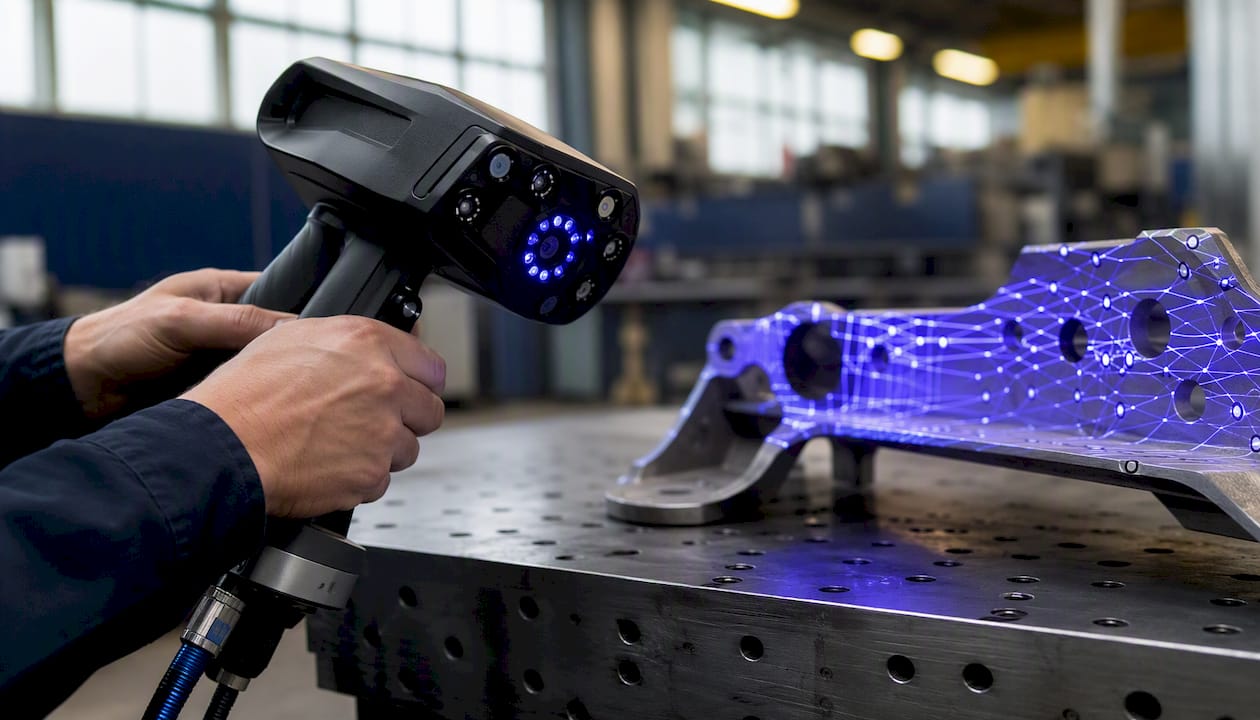

Handhållen laserskanning projicerar laserlinjer mot ytan och mäter reflektionen med inbyggda kameror. Systemet spårar sin egen position i realtid, antingen via IMU, kameror eller en extern tracker. Resultatet är ett tätt punktmoln som byggs upp medan du rör dig runt objektet.
Strukturljusskanning projicerar ett mönster av ljus (ofta ett rutnät eller randmönster) och beräknar djup från hur mönstret deformeras. Metoden ger hög noggrannhet på kortare avstånd och passar bäst för objekt under 2–3 m, men kan kombineras med tracker för större volymer.
Terrestriska laserskannrar monteras på stativ och skannar hela omgivningen på en gång. De används för byggnader, industrianläggningar och stora utomhusmiljöer. Varje station ger ett komplett 360-graders punktmoln som sedan registreras ihop.
Lasertrackers mäter positionen av en reflektor med extremt hög precision och används för att kalibrera andra instrument eller som referens vid mätning av mycket stora komponenter, t.ex. flygplanskropp eller fartygssektioner. Industriell mätteknik sträcker sig från mikronivå till hundratals meter, och lasertrackers är standardverktyget för de allra största komponenterna.
Fordonskarosseri: handhållen laser med tracker-referens ger sub-mm noggrannhet längs hela karossen.
Byggnadsfasad: terrestrisk skanner från flera stationer täcker hela fasaden utan att du behöver klättra.
Stora skulpturer: strukturljus eller handhållen laser beroende på detaljeringsgrad.
Proffstips: Industriella leverantörer kombinerar ofta lasertracker för referens med handhållen skanner för detaljer. Det ger både volymtäckning och precisionsnoggrannhet i samma projekt, utan att kompromissa på endera.
Checklista inför skanning av stora objekt på plats
Noggrann förberedelse är det som skiljer ett projekt som lyckas på första försöket från ett som kräver omtagning. Här är vad du behöver gå igenom innan du startar.
Åtkomst och säkerhet:
Kontrollera att du kan nå alla sidor av objektet. Behövs ställning, skylift eller specialtillstånd?
Identifiera rörliga delar, varma ytor eller elektriska risker. Följ gällande arbetsmiljöregler.
Planera för att hålla objektet stilla under hela skanningen. Vibrationer från maskiner i närheten försämrar resultatet märkbart.
Referenspunkter och skalning:
Placera ut minst 6–8 referenspunkter (kodade targets eller magnetiska markörer) runt objektet med känt inbördes avstånd.
Mät referensavstånden med ett kalibrerat mätband eller en lasertracker. Det är dessa mätningar som bestämmer modellens slutliga skalningsnoggrannhet.
Vibrationer, temperaturförändringar och skiftande belysning kan kraftigt minska datakvaliteten; referenspunkter för dynamisk registrering är det viktigaste motmedlet.
Belysning och ytförhållanden:
Undvik direkt solljus vid utomhusskanning. Det skapar hårda skuggor och mättar kamerasensorer.
Använd höga stativ, stabilisera utrustningen i vind och planera för jämn belysning vid utomhusprojekt.
Bespreja blanka eller transparenta ytor med mattspray för att ge skannern något att fästa på.
Capture-strategi:
Planera stationer eller pass så att varje del av objektet täcks med minst 30 % överlapp mot angränsande pass.
Börja med en översiktsskanning för att verifiera täckning, sedan detaljpass för kritiska ytor.
Dokumentera vilka stationer du använt och i vilken ordning, så att registreringen efteråt går snabbt.
Från punktmoln till färdig 3D-modell: steg för steg
Efterbearbetning tar ofta lika lång tid som själva skanningen, ibland längre. Här är ett typiskt flöde och de vanligaste problemen du stöter på.
Import och organisation. Ladda in rådata (.e57, .las eller proprietärt format) i programvara som Leica Cyclone, FARO Scene eller Autodesk ReCap. Namnge varje station tydligt.
Registrering. Align:a stationerna mot varandra med hjälp av referenspunkterna. Kontrollera att medelavvikelsen (RMS-fel) ligger inom ditt toleransmål.
Filtrering och avbrusning. Ta bort outliers och brus med statistisk filtrering. Var försiktig: aggressiv filtrering tar bort verkliga detaljer.
Skalning och koordinatsystem. Verifiera skalan mot kända referensavstånd. Sätt ett koordinatsystem om modellen ska integreras i CAD.
Meshing. Konvertera punktmolnet till en triangulerad mesh i programvara som Geomagic Wrap eller Meshlab. Välj upplösning efter ändamål: lägre för visualisering, högre för reverse engineering.
Texturering. Lägg på fotografi-baserad textur om färgdokumentation krävs.
Export. Välj format efter mottagare: .e57 eller .las för punktmoln, .stl för prototypframtagning, .obj eller .ply för visualisering, .step eller .igs för CAD-integration.
Vanliga problem och lösningar:
Hål i mesh: beror på otillräcklig täckning eller blanka ytor. Lösning: kompletteringsskanning eller manuell interpolation.
Dubbelregistrering: syns som “spökkanter” i modellen. Kontrollera RMS-felet per station och ta bort felaktiga matchningar.
Felaktig skalning: uppstår om referensavstånden mättes felaktigt. Verifiera alltid mot ett oberoende kontrollmått.
Brus längs kanter: vanligt vid handhållen skanning i rörelse. Reduceras med lägre rörelsehastighet och fler överlappande pass.
Kvalitetskontroll: exportera en avvikelsekarta (deviation map) som jämför modellen mot referensgeometri eller mot ett oberoende kontrollmått. Toleransmål under ±0,5 mm kräver normalt tracker-referens eller strukturljusskanning, inte enbart handhållen laser.
Vilken utrustning finns i Sverige och vad klarar den?
Lksab erbjuder fyra system som täcker de vanligaste industribehoven för storskalig mätning i Sverige.
TrackScan P42 kombinerar en handhållen laserskanner med ett optiskt tracker-system. Det innebär att skannern alltid vet sin exakta position i rummet, vilket ger hög noggrannhet även på objekt som är flera meter långa. Systemet passar fordonskarosserier, flygkomponenter och andra stora delar där sub-mm noggrannhet krävs längs hela volymen. Mer om TrackScan P42.
SIMSCAN är en kompakt handhållen skanner för snabb capture av medelstora till stora objekt. Den kombinerar laser och strukturljus, vilket gör den flexibel för ytor med varierande textur. Passar bra för reverse engineering och kvalitetskontroll i verkstadsmiljö. SIMSCAN hos Lksab.
KSCAN X är Lksabs alternativ för projekt som kräver hög volymetrisk noggrannhet på stora komponenter. Systemet hanterar kombinationen av laserskanning och fotogrammetri i ett och samma arbetsflöde, vilket minskar antalet pass och efterbearbetningstid. KSCAN X produktsida.
SIMSCAN E är optimerad för detaljrika ytor och kortare avstånd. Den passar bäst för objekt under 1 m där hög upplösning och sub-mm noggrannhet är viktigare än snabb täckning av stora ytor. SIMSCAN E hos Lksab.
System | Bäst för | Typisk volymetrisk noggrannhet | Arbetsavstånd |
TrackScan P42 | Stora komponenter, fordon, flyg | Sub-mm med tracker-referens | 0,5–8 m |
SIMSCAN | Medelstora objekt, verkstad | ±0,1 mm | 0,3 m–4 m |
KSCAN X | Stora volymer, kombinerat flöde | ±0,1–0,5 mm | 0,4 m–6 m |
SIMSCAN E | Detaljrika ytor, korta avstånd | Sub-mm | 0,2 m–1,0 m |
Utöver dessa system erbjuder Lksab lasertrackers och tillbehör för de allra största mätuppgifterna, samt service och kalibrering som säkerställer att utrustningen håller sina specifikationer över tid. Lokal service i Sverige är inte en detalj: ett instrument som driftar 0,2 mm utan att du vet om det kan kosta dig ett helt produktionsparti.
Vad kostar det och hur lång tid tar det?
Kostnad och tidslinje varierar kraftigt beroende på metod, objektstorlek och om du köper, hyr eller anlitar en mättjänst.
Scenario | Ungefärlig kostnad | Typisk tidslinje |
Fotogrammetri med kamera (eget arbete) | Låg (programvarulicens + tid) | 1 dag capture, 1–3 dagar bearbetning |
Hyra handhållen laserskanner | Kontakta leverantör för aktuellt pris | 1 dag capture, 1–2 veckor leverans |
Köp av industriskanner (SIMSCAN/KSCAN X) | Kontakta Lksab för offert | Omedelbar tillgång efter utbildning |
Mättjänst på plats (TrackScan P42 med operatör) | Kontakta Lksab för offert | 1–2 dagar på plats, 1–2 veckor rapport |
Lasertracker för mycket stora objekt | Kontakta Lksab för offert | Projektberoende |
Tumregler för beslut:
Fotogrammetri med egen kamera är rimlig för dokumentation och visualisering, men sällan för kvalitetssäkring med mm-krav.
Hyra är kostnadseffektivt för 1–5 projekt per år. Räkna med att hyresvillkor, kalibreringsstatus och tillbehör påverkar det faktiska priset.
Köp motiveras när du har intern kompetens och återkommande behov. Utbildning och kalibrering ingår normalt i köpet från Lksab.
Mättjänst på plats är rätt val när projektet är tidskritiskt, kräver certifierat mätprotokoll eller när objektet befinner sig på en svårtillgänglig plats i Sverige.
Leveranstider påverkas av om utrustningen behöver kalibreras inför projektet, vilket alltid bör planeras in med minst en veckas marginal.
När ska du anlita professionell mättjänst?
Intern skanning räcker för många standardprojekt. Men det finns tydliga situationer där det inte gör det.
Anlita en professionell mättjänst när:
Noggrannhetskravet är under ±0,2 mm och du saknar tracker-referens.
Mätningen är säkerhetskritisk, t.ex. för flyg- eller kärnkraftsindustrin, och kräver certifierat mätprotokoll.
Objektet befinner sig på en otillgänglig plats: offshore, i en trycksatt behållare eller på hög höjd.
Tidsramen är snäv och du inte har personal med rätt kompetens för efterbearbetning.
Projektet kräver CAD-anpassning, reverse engineering eller en färdig mesh som direkt kan gå in i konstruktionsprocessen.
Checklista för att utvärdera en leverantör:
Kan de visa kalibreringshistorik för den utrustning de tänker använda?
Har de referenser från liknande projekt i din bransch?
Vilka certifieringar har de (ISO 9001 eller branschspecifika)?
Vilka filformat levererar de och kan de anpassa till ditt CAD-system?
Ingår mätprotokoll och kalibreringsintyg i leveransen?
Leverans av mätprotokoll och kalibreringsintyg är en differentierande tjänst som många industrikunder efterfrågar, men som inte alla leverantörer erbjuder som standard. Fråga explicit om det ingår.
En komplett leverans från en seriös mättjänst innehåller: råpunktmoln, registrerad och filtrerad modell, avvikelsekarta mot toleransmål, mätprotokoll och kalibreringsintyg för använd utrustning.
Proffstips: Be alltid om ett provmätning eller en demonstrationsskanning av ett representativt objekt innan du skriver under ett större uppdrag. En leverantör som är trygg med sin utrustning och kompetens tackar inte nej till det.
Vad den här guiden egentligen lär oss om storskalig mätning
Det finns ett mönster i hur industrikunder fattar beslut om att skanna stora objekt: de fokuserar på utrustningens specifikationer och missar att fråga om förutsättningarna på mätplatsen. En skanner med 0,05 mm noggrannhet levererar inte det om golvet vibrerar, belysningen är ojämn eller referenspunkterna saknas.
Det konventionella rådet är att välja metod efter noggrannhetskrav. Det är rätt, men ofullständigt. I praktiken beror valet lika mycket på åtkomlighet och arbetsmiljö som på maximal teoretisk noggrannhet. En metod som kan ställas upp snabbt med stabil referens ger bättre slutresultat än en mer exakt metod som inte får stabila förhållanden.
Det andra som underskattas är efterbearbetningen. Många räknar med en dag på plats och glömmer att registrering, filtrering och CAD-anpassning kan ta lika lång tid som skanningen. Det är inte ett problem med utrustningen, det är ett planeringsproblem. Bygg in den tiden i projekttidslinjen från start.
Slutligen: kombinationsmetoder är underskattade. En lasertracker som referens kombinerad med en handhållen skanner för detaljer ger ofta bättre resultat än endera metoden ensam, till en lägre total kostnad än vad man tror. Det är den lösning som proffs väljer när noggrannhet och volym båda spelar roll.
Lksab erbjuder mättjänster och utrustning för stora objekt i Sverige
Att välja rätt utrustning är en sak. Att ha tillgång till kalibrerad utrustning, lokal service och teknisk kompetens när projektet väl ska genomföras är en annan. Lksab är generalagent för Nikon Metrology, LK Metrology, Scanology och API Metrology i Sverige och erbjuder hela kedjan: försäljning, uthyrning, mättjänst på plats och kalibrering.
För projekt som kräver sub-mm noggrannhet på stora komponenter är KSCAN X ett av de mest kapabla systemen i Lksabs sortiment, med stöd för kombinerat laser- och fotogrammetriflöde i ett och samma instrument. Behöver du tracker-baserad referens för ännu större volymer finns TrackScan P42 tillgänglig för både köp och hyra. Kontakta Lksab för en offert eller boka en provmätning på ditt objekt.
