Vad är koordineringsmaskin? Guide för ingenjörer
- för 4 dagar sedan
- 6 min läsning
Kort sagt:
En koordinatmätmaskin mäter geometriska egenskaper med exakta x,y,z-koordinater. Den används för att verifiera att tillverkningsdetaljer håller rätt toleranser och integreras i produktionen för realtidskontroll.
En koordinatmätmaskin (CMM) är ett instrument som mäter fysiska geometriska egenskaper via exakta x,y,z-koordinater för att verifiera att tillverkade delar uppfyller specificerade toleranser. Termen “koordineringsmaskin” används ofta i vardagligt tal, men den etablerade branschbeteckningen är koordinatmätmaskin eller CMM. Maskinen består av fyra huvudkomponenter: mekanisk struktur, detekteringssystem, kontrollenhet och analysmjukvara. Tillsammans bildar dessa ett precisionsmätinstrument som är oumbärligt i modern tillverkningsindustri, från flyg och fordon till medicinteknik.
Vad är en koordineringsmaskin och hur är den uppbyggd?

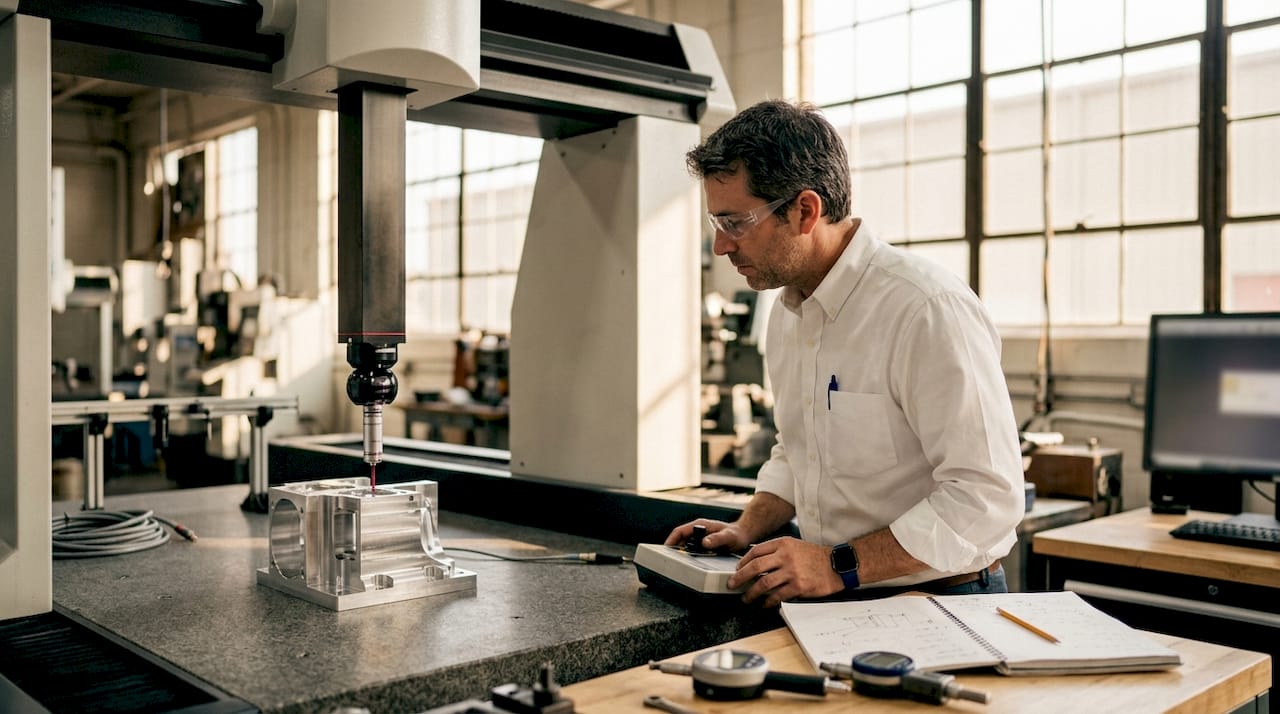

En koordinatmätmaskin mäter geometriska egenskaper via exakta koordinater längs tre axlar: x, y och z. Det gör att maskinen kan fastställa punkters exakta läge i rymden med mikronnoggrannhet. Resultatet jämförs sedan med konstruktionsspecifikationerna för att avgöra om en detalj håller tolerans.
Maskinens mekaniska struktur bär upp hela mätsystemet och ger den stabila plattform som noggrannheten kräver. Detekteringssystemet, ofta kallat sond, är det element som fysiskt eller optiskt registrerar mätpunkter på detaljen. Kontrollenheten styr sondrörelsen och samlar in koordinatdata i realtid. Analysmjukvaran bearbetar sedan rådata och genererar mätrapporter som ingenjörer kan agera på direkt.
Varje komponent är beroende av de övriga. En felkalibrerad sond ger felaktiga koordinater, och en instabil mekanisk struktur förstör mätningens repeterbarhet oavsett hur avancerad mjukvaran är. Att förstå helheten är därför grundläggande för alla som arbetar med koordineringsteknik i produktion.
Hur fungerar en koordineringsmaskin?
Mätprocessen följer en strukturerad sekvens som säkerställer att varje mätning är repeterbar och spårbar. Processen innefattar fastspänning av detaljen, definiering av referenspunkter, insamling av koordinater med sond, jämförelse med specifikationer och slutligen rapportgenerering.

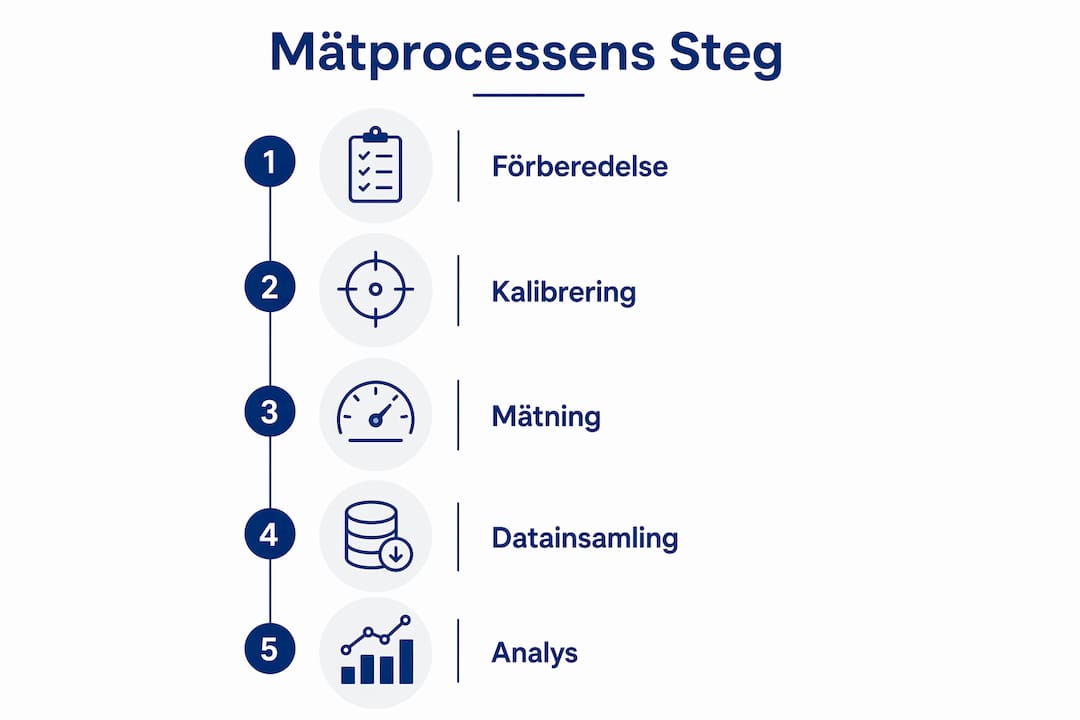

Steg för steg i mätprocessen
Fastspänning. Detaljen fixeras i ett fixtursystem så att den inte rör sig under mätningen. Rörelse under mätning ger direkt fel i koordinatdata.
Referenspunkter. Maskinen definierar ett koordinatsystem utifrån detaljens referensytor. Dessa punkter är grunden för alla efterföljande mätningar.

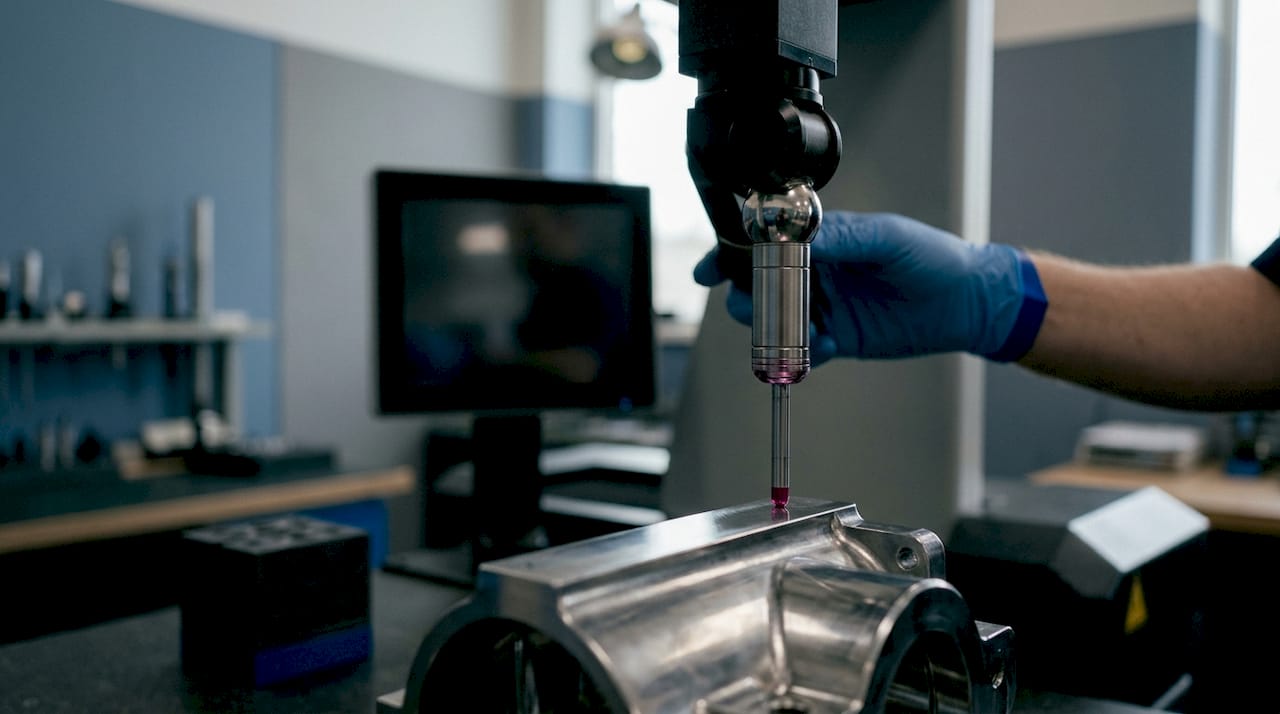

Sondmätning. Sonden rör sig längs programmerade banor och registrerar koordinater på de ytor och geometrier som ska kontrolleras. Kontaktsonder berör ytan fysiskt, medan optiska och lasersonder mäter utan beröring.
Datajämförelse. Insamlade koordinater jämförs automatiskt med CAD-modellen eller ritningsspecifikationen. Avvikelser flaggas direkt.
Rapportgenerering. Mjukvaran sammanställer en mätrapport med godkänt eller underkänt utfall för varje toleranskrav.
Valet av sondteknik påverkar vilka detaljer och material som kan mätas. Kontaktsonder passar hårda metalldetaljer med komplexa geometrier. Optiska och laserbaserade sonder lämpar sig för mjuka material, tunna väggar och ytor som inte tål beröring. Många moderna CMM-system stöder utbytbara sondkonfigurationer, vilket ger flexibilitet inom samma maskin.
Proffstips: Programmera alltid mätrutinen i ett simuleringsmiljö innan du kör den på maskinen. Det minskar risken för kollisioner mellan sond och detalj, vilket kan skada både sond och detalj.
Kalibrering av sonden är inte ett engångssteg utan ett löpande krav. Utan regelbunden kalibrering tappar mätdata sin spårbarhet och mätningens integritet kan inte garanteras.
Vilka typer av koordinatmätmaskiner finns det?
CMM-typer varierar kraftigt i konstruktion och är anpassade för olika mätuppgifter och produktionsmiljöer. Valet av maskintyp avgör vilka detaljer du kan mäta, med vilken noggrannhet och i vilken takt.
CMM-typ | Konstruktion | Typiska användningsområden | Noggrannhetsnivå |
Bro-CMM | Fast portal med rörlig bro | Stora motorblock, flygplansdelar, fordonschassin | Mikronområdet |
Handhållen arm | Artikulerad mätarm | Flexibel mätning på verkstadsgolvet, svåråtkomliga ytor | Tiondels millimeter |
Optisk/laser-CMM | Beröringsfri skanning | Mjuka material, mikrodetaljer, medicinteknik | Sub-mikron möjligt |
Portalmätmaskin | Stor portal för volymmätning | Flygplanskroppar, stora gjutgods | Millimeter till mikron |
Bro-CMM är den vanligaste typen i verkstadsmiljö och passar väl för serieproduktion av metalldetaljer. Handhållna system ger rörlighet och används när detaljen inte kan transporteras till en fast maskin. Optiska och laserbaserade system dominerar inom medicinteknik och elektronik, där kontaktmätning riskerar att skada detaljen.
Hybridstrategier kombinerar olika CMM-tekniker för att täcka hela mätbehovet. En bro-CMM hanterar övergripande geometri och stora mått, medan ett optiskt system kontrollerar mikrodetaljer och ytfinhet på samma detalj. Det ger en verifieringskapacitet som ingen enskild teknik kan matcha. Lksab erbjuder ett brett sortiment av mätmaskintyper för att täcka dessa kombinerade behov.
Varför är sondkalibrering och maskinstabilitet avgörande?
Sondkalibrering är hörnstenen i all koordinatmätning. Utan korrekt kalibrering reflekterar inte mätdata de verkliga sonderingskrafterna, stiftets geometri eller dess orientering. Resultatet är mätningar som ser korrekta ut men som systematiskt avviker från verkligheten.
Faktorer som påverkar mätningens tillförlitlighet:
Sondkalibrering. Kalibreras mot en referenssphere med känd geometri. Frekvensen beror på användningsintensitet och miljöförhållanden.
Maskinfundamentets material. Granit och keramik motstår termisk distorsion och vibrationer bättre än stål. Det upprätthåller planhet och stabilitet över tid.
Temperaturkontroll. CMM-rum hålls ofta vid 20 °C enligt ISO 1 för att eliminera termisk expansion i detalj och maskin.
Rörelsekontroll. Synkronisering av axlarnas position, hastighet och acceleration är nödvändig för att hålla sondrörelsen längs den programmerade banan utan avvikelse.
Vibrationsisolering. Maskinen monteras på vibrationsdämpande underlag för att skärma av störningar från omgivande produktion.
Maskinfundamentets material är ett område där valet får långsiktiga konsekvenser. Keramik har lägre termisk utvidgningskoefficient än granit och ger därmed ytterligare stabilitet i miljöer med temperaturvariationer. Lksab erbjuder information om hur keramiska CMM-fundament påverkar mätstabilitet i praktiken.
Proffstips: Låt alltid detaljen acklimatiseras i mätrummet i minst en timme innan mätning. Termisk jämvikt mellan detalj och maskin eliminerar en av de vanligaste källorna till systematiska mätfel.
En välkalibrerad maskin på ett stabilt fundament ger mätresultat som är spårbara till nationella och internationella mätstandarder. Det är ett krav i många branscher, inte ett val.
Hur används koordinatmätmaskiner i modern produktion?
Koordinatmätmaskiner fungerar inte längre enbart som slutkontrollinstrument. I modern produktion är CMM en aktiv återkopplingsmekanism som påverkar processparametrar och designbeslut i realtid. Det är ett fundamentalt skifte från passiv kontroll till aktiv processtyrning.
“Koordinatmätmaskinen är bryggan mellan konstruktörens intention och tillverkningens verklighet. När CMM-data flödar direkt in i produktionssystemet kan avvikelser korrigeras innan de hinner bli kassation. Det är inte kvalitetskontroll i efterhand. Det är kvalitet inbyggd i processen.”
Integrationen med Industri 4.0-system innebär att CMM-data skickas direkt till MES-system (tillverkningsstyrningssystem) och ERP-plattformar. Avvikelser triggar automatiska larm och kan i vissa upplägg justera maskinparametrar utan mänsklig inblandning. Det minskar kassation och omarbetning, vilket direkt påverkar produktionskostnaden.
Flygindustrin är ett tydligt exempel. Toleranser på flygplanskomponenter mäts i mikronområdet, och varje detalj måste vara spårbart verifierad. En CMM som är integrerad i produktionslinjen kontrollerar varje detalj och loggar resultaten i ett kvalitetssystem som uppfyller krav från standarder som AS9100. Fordonsindustrin använder CMM på liknande sätt för motorblock, transmissionsdelar och karosskomponenter i höga volymer.
Framtida utveckling pekar mot ökad automatisering av mätceller, där robotar laddar och lossar detaljer och CMM kör mätprogrammet utan operatörsinblandning. Kombinerat med AI-baserad dataanalys kan sådana system identifiera trender i mätdata och förutsäga processavdrift innan toleransgränsen nås. Det är en utveckling som Lksab följer noga genom sitt produktsortiment inom metrologi och produktion.
Viktiga insikter
En koordinatmätmaskin är det direkta gränssnittet mellan konstruktionsspecifikation och tillverkad verklighet, och dess tillförlitlighet beror på kalibrering, maskinstabilitet och integration i produktionssystemet.
Punkt | Detaljer |
Definition och funktion | CMM mäter geometriska egenskaper via x,y,z-koordinater och jämför med toleranskrav. |
Mätprocessens steg | Fastspänning, referenspunkter, sondmätning, datajämförelse och rapportgenerering ger spårbara resultat. |
Maskintyper och val | Bro-CMM, handhållna armar och optiska system väljs utifrån detaljstorlek, material och noggrannhetskrav. |
Kalibrering och stabilitet | Sondkalibrering och fundament av granit eller keramik är nödvändiga för repeterbar och spårbar mätning. |
Industri 4.0-integration | CMM fungerar som aktiv återkopplingsmekanism i digital produktion och minskar kassation i realtid. |
Mätningens roll som objektiv sanning
Jag har arbetat med mätteknik länge nog för att se ett mönster som upprepas i verkstad efter verkstad: mätmaskinen behandlas som en sista kontrollpost, inte som ett produktionsverktyg. Det är ett kostsamt synsätt.
En koordinatmätmaskin är den enda aktören i produktionskedjan som inte har ett egenintresse i resultatet. Operatören vill att detaljen ska godkännas. Produktionschefen vill hålla takten. Maskinen mäter bara. Det gör CMM-data till den objektiva sanningen i en miljö där subjektiva bedömningar annars lätt smyger sig in.
Det jag ser förändras snabbast just nu är inte mätnoggrannheten i sig, den har länge varit tillräcklig för de flesta tillämpningar. Det som förändras är hur snabbt mätdata når rätt person och vilket beslut det triggar. En CMM som är kopplad till produktionssystemet och som flaggar avvikelser direkt till operatören vid bearbetningsmaskinen är värd tio gånger mer än en isolerad mätmaskin i ett separat rum.
Mitt råd till ingenjörer som utvärderar CMM-investering: fråga inte bara om noggrannheten. Fråga hur mätdata integreras i ditt produktionssystem och hur snabbt en avvikelse når den person som kan åtgärda den. Det svaret avgör om investeringen betalar sig.
— Markus
Lksab och koordinatmätmaskiner för din produktion
Lksab är generalagent för Nikon Metrology och LK Metrology i Sverige och erbjuder koordinatmätmaskiner, 3D-skannrar och lasertrackers för tillverkningsindustrin. För verkstäder med befintliga mätmaskiner som behöver moderniseras finns uppgradering och retrofit som ett kostnadseffektivt alternativ till nyinvestering. Tjänsten uppdaterar styrsystem, mjukvara och sondkonfiguration utan att byta ut maskinstommen.
För beröringsfri mätning av komplexa geometrier erbjuder Lksab Nikon laserskannrar som integreras med befintliga CMM-system eller används som fristående mätlösning. Kontakta Lksab för teknisk rådgivning om vilken mätlösning som passar din produktion och dina toleranskrav.
Vanliga frågor
Vad är skillnaden mellan CMM och koordineringsmaskin?
Koordineringsmaskin är ett vardagligt uttryck för koordinatmätmaskin (CMM). Branschstandarden är CMM eller koordinatmätmaskin, men begreppen avser samma typ av instrument.
Hur noggrann är en koordinatmätmaskin?
En modern bro-CMM mäter med noggrannhet i mikronområdet. Exakt noggrannhet beror på maskintyp, sondkonfiguration, kalibreringsstatus och omgivningens temperaturstabilitet.
Hur ofta ska en CMM kalibreras?
Kalibrering av sonden görs löpande, ofta inför varje mätomgång eller vid byte av sondkonfiguration. Maskinens övergripande kalibrering utförs vanligen en till två gånger per år av certifierad tekniker.
Kan en CMM integreras med ett produktionssystem?
En modern CMM kan skicka mätdata direkt till MES- och ERP-system. Det gör koordinatmätmaskinen till en aktiv del av produktionsstyrningen snarare än ett separat kontrollinstrument.
Vilka branscher använder koordinatmätmaskiner mest?
Flygindustrin, fordonsindustrin och medicinteknikindustrin är de största användarna. Alla tre ställer krav på mikronnoggrannhet och spårbar dokumentation av varje mätt detalj.
