Varför använda CMM i modern tillverkning?
- för 2 timmar sedan
- 6 min läsning
Kort sagt:
En koordinatmätmaskin (CMM) mäter komponenters geometri med hög precision och ersätter manuella mätdon för bättre repeterbarhet. Den används ofta i industri för att verifiera komplexa former, säkerställa spårbarhet och minska misstag, särskilt vid höga toleranskrav. CMM kombinerar automatiserad mätning med avancerade sonder och realtidsfeedback för att förbättra produktionsprocessen och minska kostnader.

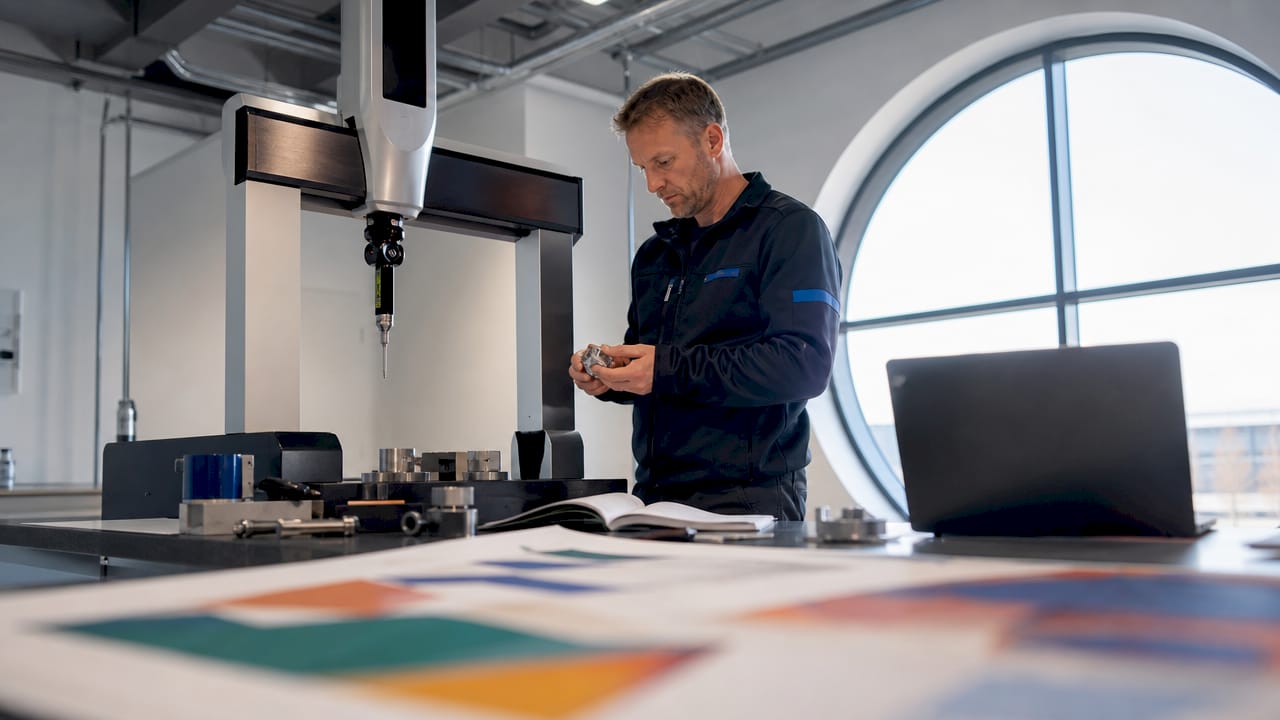

En koordinatmätmaskin, CMM, är det industriella standardverktyget för att mäta komponenters geometri med noggrannhet på mikronnivå. Tillverknings- och kvalitetsteam som arbetar med snäva toleranser, komplexa former eller krav på spårbarhet väljer CMM framför manuella mätdon av ett enkelt skäl: manuella metoder ger inte tillräcklig repeterbarhet. Varför använda CMM handlar ytterst om att säkra att varje detalj uppfyller specifikationen, inte bara de delar som råkar mätas rätt. Lksab levererar CMM-lösningar från LK Metrology och Nikon Metrology till svenska tillverkare som ställer höga krav på mätdata.
Varför använda CMM jämfört med manuella mätmetoder?
CMM eliminerar operatörsberoendet som är inbyggt i manuell mätning. En skjutmåttskaliber eller en mätklocka ger ett svar som varierar beroende på vem som mäter, hur hårt de trycker och hur de tolkar skalan. En CMM ger samma svar varje gång, oavsett operatör.
CMM minimerar operatörseffekter och systematiska fel, särskilt vid snäva GD&T-toleranser. Det betyder att ett godkänt mätresultat faktiskt är ett godkänt resultat, inte ett lyckokast.
Fördelarna jämfört med manuella metoder är konkreta:
Repeterbarhet. Samma mätprogram ger identiska resultat vid varje körning, vilket är ett krav för statistisk processkontroll.
Komplexitet. CMM mäter geometrier som manuella verktyg inte når: hålpositioner i tre dimensioner, profiler, rundhet och planhet i ett enda uppspänningsläge.
Spårbarhet. Varje mätning loggas med tidsstämpel och operatörsidentitet, vilket uppfyller krav från ISO 9001 och IATF 16949.
Hastighet vid serieinspektion. Ett inlärt mätprogram kör automatiskt igenom hundratals mätpunkter utan manuell inmatning.
Kostnadskontroll. Tidig identifiering av avvikelser minskar skrot och omarbetning innan felet sprider sig i produktionsflödet.
Proffstips: Kör en mätosäkerhetsanalys (MSA) på ditt befintliga manuella mätdon innan du jämför med CMM-resultat. Skillnaden i mätosäkerhet är ofta större än vad produktionsteamet förväntar sig, och den analysen motiverar investeringen internt.
Hur fungerar en CMM och vilka mätningar kan den utföra?

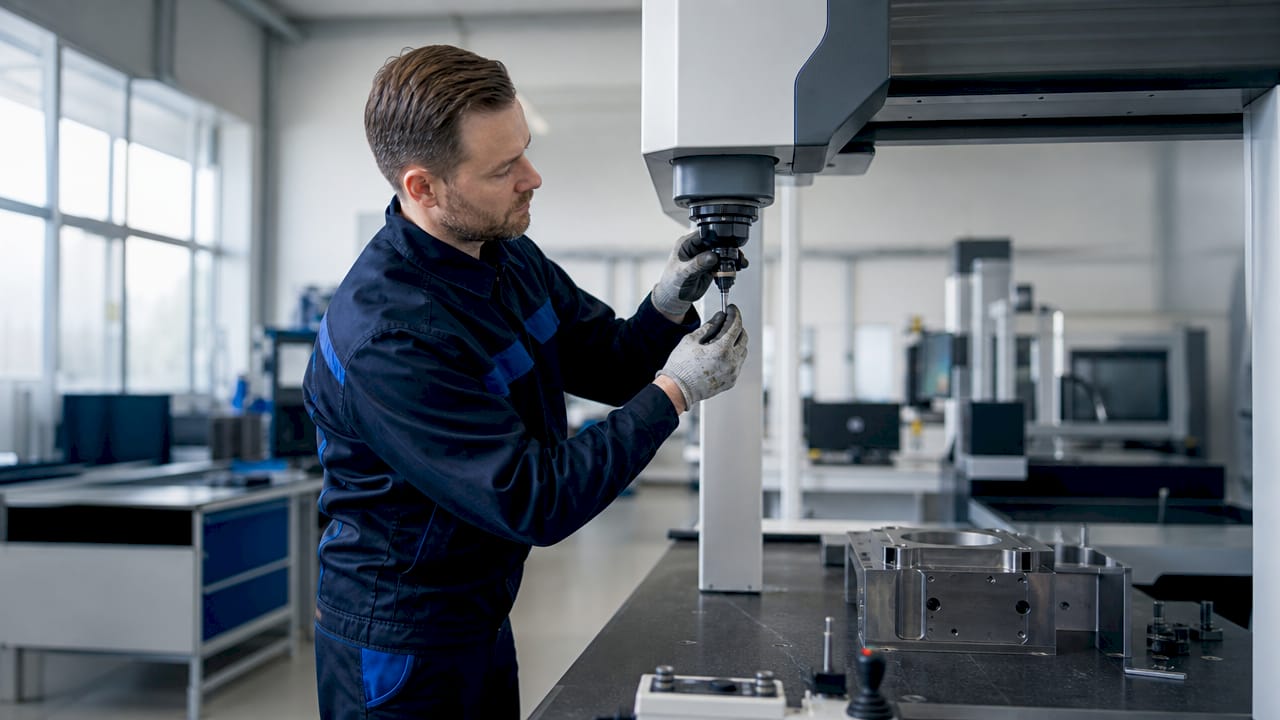

CMM-mätning är en automatiserad process i tre steg. Maskinen rör sonden till definierade punkter på detaljen, samlar in koordinatdata och jämför sedan uppmätta värden mot CAD-modellen eller ritningens toleranser. Olika sonder används för att anpassa mätningen till detaljens material, form och krav på noggrannhet.
De tre vanligaste sondtyperna är:
Taktil sond. En rubinstift rör detaljens yta och registrerar kontaktpunkten. Ger hög noggrannhet och passar de flesta metalliska detaljer.
Optisk sond. Kamerasystem mäter utan kontakt, vilket är nödvändigt för mjuka material, tunna plåtar eller ytor som inte får repas.
Lasersond. Skannar ytor snabbt och genererar täta punktmoln, vilket passar komplexa fria former och gjutgods.
Kombinationen av taktila och optiska metoder, som i lösningar av typen CMM SmartScope, ger bästa noggrannhet utan att kompromissa med produktionsbehov.
Mätningar som en CMM utför i praktiken:
Mättyp | Typisk tillämpning |
Hålposition och diameter | Motorblock, flänsdetaljer, precisionsgjutgods |
Planhet | Tätningsytor, monteringsflänsar |
Rundhet och cylindricitet | Axlar, lager, hydraulcylindrar |
Ytprofil | Turbinblad, formverktyg, karossdelar |
Vinklar och avstånd | Komplexa sammansatta detaljer |
CMM-inspektion verifierar komplexa geometriska toleranser och kritiska funktioner i komponenter, och används i prototypframtagning, processkontroll under löpande produktion och slutlig kvalitetsverifiering.
I vilka situationer och industrier ger CMM störst värde?
CMM ger störst värde när detaljkomplexiteten eller toleranskraven överstiger vad enklare mätdon klarar. Det är inte ett universalverktyg för alla situationer. Enklare verktyg kan vara effektivare vid produktion med låg komplexitet, medan CMM är oersättlig vid komplexa och högnoggranna krav.
Situationer där CMM är det rätta valet:
Formtillverkning och gjutning. Bridge CMM är särskilt användbar i formtillverkningsindustrin för processkontroll och slutinspektion. CMM identifierar designfel tidigt, övervakar formens dimensioner löpande och förhindrar skrot i efterföljande produktionssteg.
Flyg- och rymdindustrin. Komponenter med GD&T-toleranser på några tiondels mikrometer kräver CMM-verifiering för att uppfylla certifieringskrav från EASA eller FAA.
Fordonsindustrin. Motorkomponenter, transmissionsdelar och bromssystem mäts med CMM för att säkra funktion och säkerhet i serieproduktion.
Medicintekniska produkter. Implantat och kirurgiska instrument har toleranskrav och spårbarhetskrav som bara CMM-mätning uppfyller tillförlitligt.
Prototypframtagning. En ny detalj mäts mot CAD-modellen för att bekräfta att tillverkningsprocessen ger rätt geometri innan serieproduktion startar.
Den gemensamma nämnaren är att tidig upptäckt av problem minskar kostnader för skrot och omarbetning markant. Att hitta ett fel vid CMM-inspektion kostar en bråkdel av vad det kostar att hitta samma fel hos kunden.
Proffstips: Placera CMM-mätningen strategiskt i produktionsflödet, inte bara som slutinspektion. In-process-mätning efter kritiska bearbetningssteg ger möjlighet att korrigera processen innan hela partiet är felaktigt.
Hur bidrar avancerade CMM-lösningar till bättre produktionseffektivitet?
Moderna CMM-system gör mer än att mäta. De fungerar som beslutsstöd genom realtidsfeedback för processkontroll och grundorsaksanalys. Det innebär att produktionsledningen ser avvikelser innan de blir kassationer.

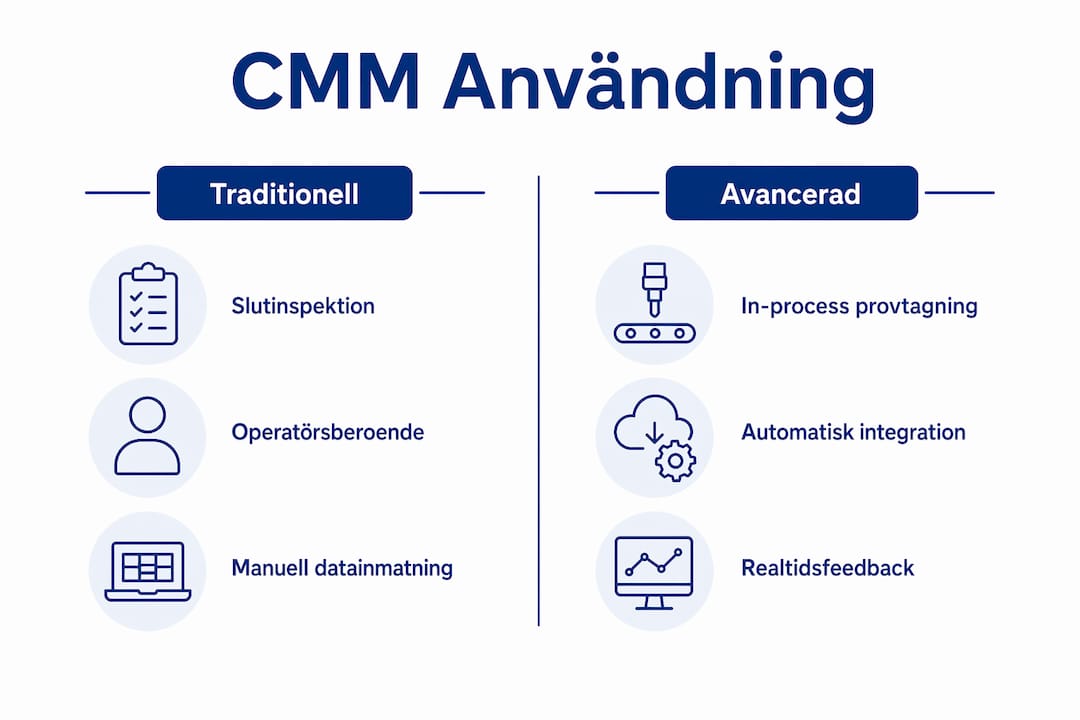

Jämförelse mellan traditionell och avancerad CMM-användning:
Aspekt | Traditionell CMM-användning | Avancerad CMM-integration |
Mättidpunkt | Slutinspektion av färdig detalj | In-process och slutinspektion |
Datahantering | Manuell rapportering | Automatiserad dataöverföring till SPC-system |
Sondteknik | Enbart taktil | Taktil kombinerat med laser eller optik |
Återkoppling | Rapport efter produktion | Realtidsvarning vid avvikelse |
Processförbättring | Reaktiv korrigering | Förebyggande processtyrning |
Laserskannrar och optiska sensorer för icke-kontaktmätning ökar mätkapaciteten för detaljer som tidigare var svåra att mäta med taktila sonder. Nikon Metrology erbjuder laserskannrar som monteras direkt på CMM-armen och genererar täta punktmoln på sekunder. Det förkortar mättiden för komplexa ytor avsevärt.
Automatiserad dataintegration kopplar CMM-resultaten direkt till produktionssystemet. Avvikelser flaggas i realtid och operatören kan justera bearbetningsparametrar innan nästa detalj tillverkas. Det är ett skifte från reaktiv kvalitetskontroll till förebyggande processtyrning, och det är där den verkliga kostnadsbesparingen uppstår. Du kan läsa mer om hur du optimerar mätprocessen steg för steg för att få ut maximalt av din CMM-investering.
Viktiga insikter
CMM är det industriella standardverktyget för att säkra komponentkvalitet med mikronnoggrannhet, och dess värde ligger lika mycket i förebyggande processtyrning som i slutinspektion.
Punkt | Detaljer |
Eliminerar operatörsberoende | CMM ger samma mätresultat varje gång, oavsett vem som kör maskinen. |
Mäter det manuella verktyg inte når | Hålpositioner, ytprofiler och rundhet i tre dimensioner kräver CMM. |
Tidig avvikelsedetektering sparar pengar | Fel som hittas vid CMM-inspektion kostar en bråkdel av fel som når kunden. |
In-process-mätning ger störst effekt | Placera CMM-mätning efter kritiska steg, inte bara som slutinspektion. |
Realtidsdata möjliggör processtyrning | Automatiserad dataintegration gör CMM till ett aktivt styrverktyg, inte bara ett mätinstrument. |
CMM är ett beslutsstöd, inte bara ett mätinstrument
Jag har sett tillverkare investera i CMM och sedan använda den uteslutande som slutinspektion. Det är som att köpa ett avancerat diagnostiksystem och bara använda det för att skriva ut intyg. Värdet sitter i realtidsdatan och möjligheten att agera innan felet sprider sig.
Den vanligaste missuppfattningen jag möter är att CMM är för komplicerat för löpande produktion och bör reserveras för mätlaboratoriet. Det stämmer inte längre. Moderna CMM-system med temperaturkompensation och robusta konstruktioner fungerar utmärkt i verkstadsmiljö, nära bearbetningsmaskinerna.
En annan missuppfattning är att CMM alltid är rätt val. Det är det inte. För enkla detaljer med grova toleranser är ett digitalt mätdon snabbare och billigare. CMM motiveras när komplexiteten eller toleranskraven överstiger vad enklare verktyg klarar med tillräcklig repeterbarhet. Rätt verktygsval kräver en ärlig bedömning av detaljens krav, inte en automatisk uppgradering till dyraste lösningen.
Det jag konsekvent ser ge bäst resultat är en kombination av taktil CMM för dimensionell verifiering och laserskanning för ytprofiler och friformsgeometrier. De två metoderna kompletterar varandra och täcker de flesta mätbehov i en modern verkstad. Vill du förstå hur 3D-scanning kompletterar CMM kan du läsa om fördelar med 3D-scanning för kvalitetssäkring.
— Markus
Lksab hjälper dig att få ut mer av din CMM
Lksab är generalagent i Sverige för LK Metrology och Nikon Metrology, två av marknadens ledande CMM-tillverkare. Utöver nya maskiner erbjuder Lksab uppgradering och retrofit av befintliga CMM-system, vilket ofta är det kostnadseffektivaste sättet att höja mätkapaciteten utan att byta ut hela maskinen.
Lksab levererar också laserskannrar från Nikon för icke-kontaktmätning direkt på CMM-armen, samt lasertracker och tillbehör för storskalig mätning utanför mätlaboratoriet. Teknisk support och kalibrering ingår i erbjudandet. Kontakta Lksab för en genomgång av vilket mätsystem som passar din produktionsmiljö.
Vanliga frågor
Vad är en CMM och hur skiljer den sig från vanliga mätdon?
En CMM, koordinatmätmaskin, mäter komponenters geometri i tre dimensioner med noggrannhet på mikronnivå. Till skillnad från skjutmåttskaliber och mätklockor mäter CMM komplexa former, hålpositioner och ytprofiler automatiskt och med full spårbarhet.
Varför är CMM viktigt för kvalitetskontroll i serieproduktion?
CMM eliminerar operatörsberoende och ger repeterbar mätdata som underlag för statistisk processkontroll. Tidig identifiering av avvikelser minskar skrot och omarbetning innan felet sprider sig i produktionsflödet.
Vilka industrier använder CMM mest?
Flyg- och rymdindustrin, fordonsindustrin, formtillverkning och medicinteknisk tillverkning är de vanligaste användarna. Gemensamt är höga krav på toleranser, spårbarhet och dokumentation av mätresultat.
Hur fungerar CMM-mätning i praktiken?
Maskinen rör en sond till definierade punkter på detaljen, samlar in koordinatdata och jämför resultaten mot CAD-modellen eller ritningens toleranser. Processen är automatiserad och ger samma resultat vid varje körning.
Är CMM alltid det bästa valet för mätning i produktion?
Nej. För enkla detaljer med grova toleranser är digitala mätdon snabbare och billigare. CMM motiveras när detaljkomplexiteten eller toleranskraven överstiger vad enklare mätdon klarar med tillräcklig repeterbarhet och spårbarhet.
