Varför geometrisk kontroll är avgörande i produktion
- några sekunder sedan
- 7 min läsning
Kort sagt:
Geometrisk kontroll jämför inmätta koordinater mot teoretiskt facit för att undvika montagefel och garantikostnader.
Läns- och ytkontroller utförs med instrument som Lasertracker och 3D-skannrar för att säkerställa produktkvalitet och spårbarhet.
Geometrisk kontroll säkerställer att faktiska mått stämmer mot projekterade koordinater och toleranser, och förhindrar därmed montagefel, garantikostnader och driftstörningar. Det är den process som verifierar att ett objekt är byggt enligt modell genom att jämföra inmätta data mot teoretiska referensvärden. Standarder som ISO 1101 (geometriska toleranser) och ISO 9001 (kvalitetssystem) ger ramverket. Instrument som Lasertracker och 3D-skanner utför mätningarna. LK Scandinavia AB levererar både utrustning och mättjänster för dessa tillämpningar i Sverige.
De omedelbara affärs- och kvalitetsvinsterna är konkreta:
Färre omarbeten och kassationer i serietillverkning
Spårbar dokumentation som uppfyller ISO 9001-krav
Snabbare felsökning när avvikelser syns direkt i rapporten
Innehållsförteckning
Vad är geometrisk kontroll?
Geometrisk kontroll innebär att inmätta koordinater jämförs mot ett teoretiskt facit och att vektoravvikelser beräknas i öst-, nord- och höjdled. Resultatet visar exakt hur mycket och i vilken riktning ett objekt avviker från sin projekterade position.
Konceptuellt ser beräkningen ut så här: avvikelse = mätt koordinat minus teoretisk koordinat. Ett positivt värde i nordriktning (+0,020 m) innebär att punkten ligger 2 cm norr om sin teoretiska position. Mjukvara som Gemini Terrain genererar kolumnerna DIFF_ERROR, D_EAST, D_NORTH och D_HEIGHT direkt i rapporten, vilket gör det enkelt att se var och hur mycket ett objekt avviker.
Varför geometrisk kontroll behövs i produktion
Många kvalitetsbrister visar sig inte förrän under drift. Tidig kontroll mot ett definierat facit är det effektivaste sättet att fånga dem innan de kostar riktigt mycket.
I tillverkning och montage ackumuleras små avvikelser. En fixtur som sitter 0,5 mm fel påverkar varje detalj som monteras i den. Utan geometrisk kontroll syns felet inte förrän slutprodukten inte passar ihop, och då är omarbetskostnaden redan stor. Med löpande kontroll mot facit fångas avvikelsen direkt vid källan.
Spårbar dokumentation är en annan nyckelvinst. Kvalitetssystem enligt ISO 9001 kräver att mätresultat kan kopplas till specifika produktionsmoment. En välstrukturerad kontrollrapport gör det möjligt att visa exakt när och var en avvikelse uppstod.
När ska du utföra geometrisk kontroll?
Kontroll vid rätt tidpunkt är lika viktigt som kontroll överhuvudtaget. Kritiska tidpunkter i ett typiskt produktions- eller montageflöde:
Inkommande kontroll: verifiera att inköpta komponenter håller tolerans innan de används
Före montage: kontrollera att fixturer och jiggar sitter rätt
Under montage: fånga avvikelser innan nästa moment låser in felet
Efter montage: slutverifiering mot ritningsfacit
Periodisk uppföljning: för maskiner och strukturer som utsätts för belastning eller temperaturväxlingar
Kontinuerlig övervakning lämpar sig för storskaliga anläggningar där daglig närvaro är motiverad. Lokala stickprovskontroller är mer kostnadseffektiva för enskilda arbetsstycken eller kortare produktionsserier.
Proffstips: Integrera geometrisk kontroll i kvalitetsplanen redan i ritningsstadiet. Definiera facit och toleranser i CAD-modellen tidigt, annars riskerar du att ackumulerade avvikelser låser sig i konstruktionen utan att någon märker det förrän vid slutbesiktning.
Hur genomförs geometrisk kontroll i praktiken?

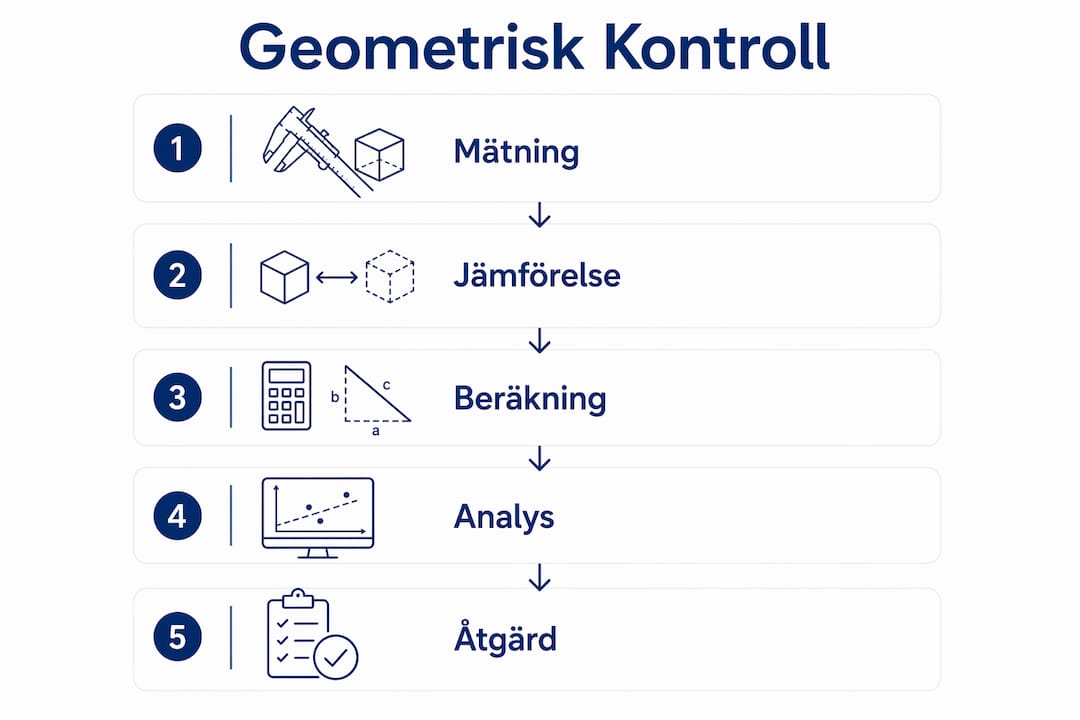

Arbetsflödet följer samma grundstruktur oavsett objekt och instrument:
Planera kontrollen: identifiera kritiska mätpunkter och hämta facit från CAD eller ritning
Samla in mätdata: mät punkter, linjer eller ytor med valt instrument
Importera data i kontrollverktyg och beräkna avvikelser mot facit
Granska rapport med DIFF_ERROR och riktningskomponenter
Generera åtgärdslista baserad på toleransöverträdelser
Instrument och när de används

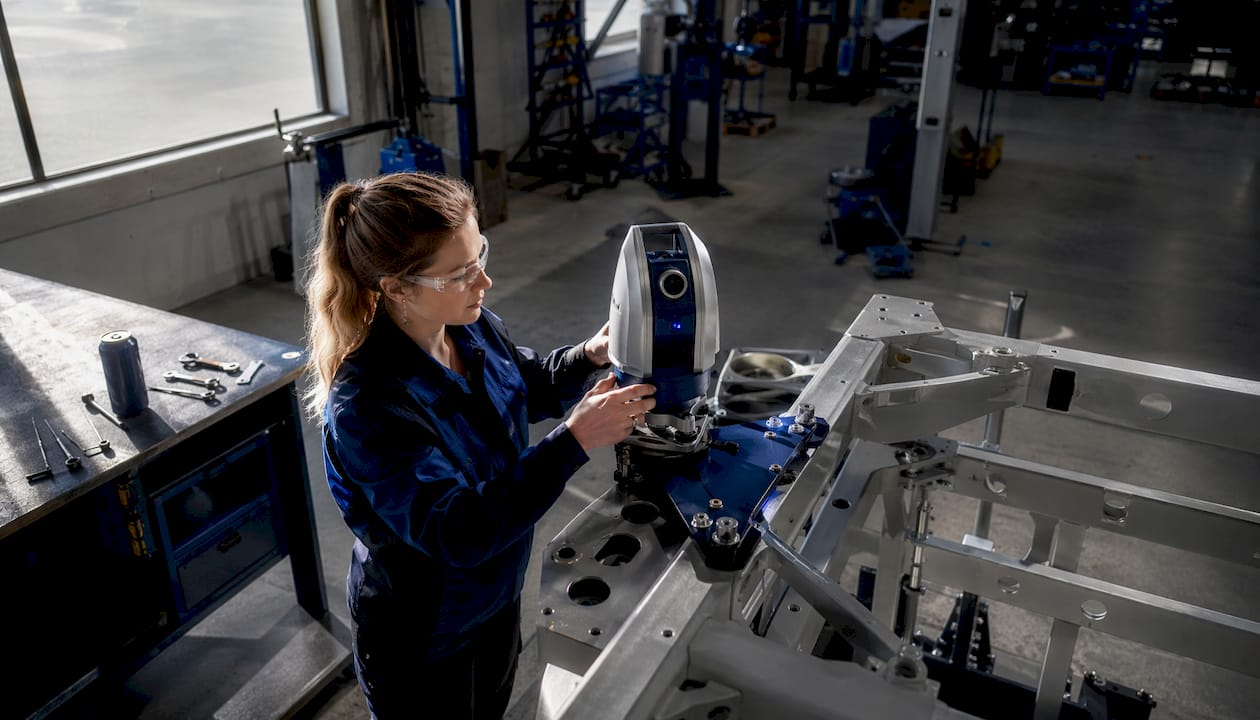

Valet av instrument beror på objektets storlek och krävd noggrannhet. En Lasertracker passar för stora monteringssammanställningar där hög noggrannhet krävs över långa avstånd, exempelvis flygplanskropp eller stor svetsram. En 3D-skanner eller laserskanner används för ytkontroller och punktmolnsmatchning, där hela ytor jämförs mot CAD-modell. En mätarm eller koordinatmätmaskin (KMM) ger detaljprecision för enskilda komponenter i verkstadsmiljö. Laserradar möjliggör beröringsfri mätning av känsliga ytor.
Automatiserade beräkningsverktyg effektiviserar databehandlingen och kan valideras mot referensverktyg med acceptanskriterium med mycket låg relativ avvikelse, vilket gör dem tillförlitliga i projekteringsskedet.
Proffstips: Välj instrument efter objektets skala. En mätarm räcker för en detalj på 500 mm. För en monteringsram på 5 meter är Lasertracker rätt val. Planera alltid för kalibrering och spårbar mätkedja innan jobbet startar.
Vanliga tillämpningar i verkstad och tillverkning

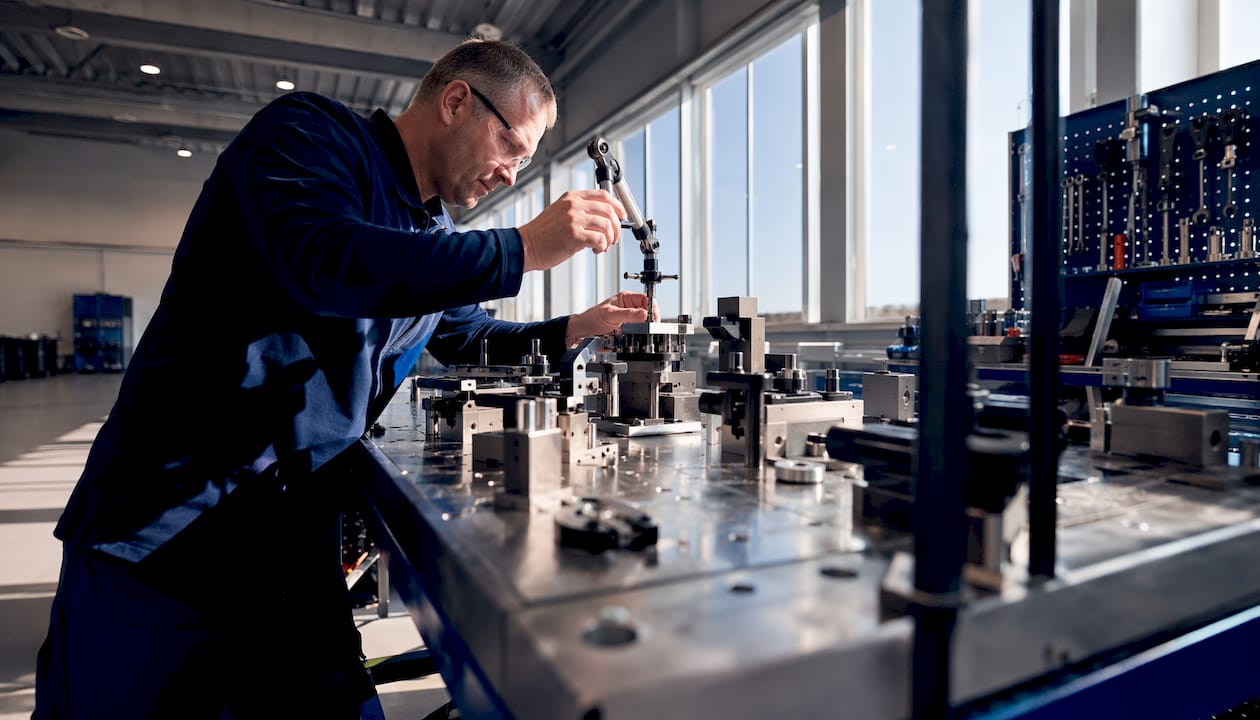

Fixturanpassning är ett av de vanligaste användningsområdena. En mätarm kontrollerar att fixturen sitter inom tolerans, och avvikelser korrigeras innan serieproduktionen startar. Det sparar tid jämfört med att hitta felet i slutkontrollen.
Maskin- och robotkalibrering kräver regelbunden geometrisk kontroll för att hålla repeterbarhet. En robot som driftat 0,3 mm från sin programmerade position producerar fel som ackumuleras i varje cykel. Lasertracker används här för att verifiera robotens referensram mot hallens koordinatsystem.
Kontroll av monteringsjiggar och spindelkontroller på bearbetningsmaskiner är andra typiska fall. Vid spindelanalys mäts axelns rörelse och rundhet mot teoretisk axel, vilket direkt påverkar bearbetningsnoggrannheten. För ytkontroller på formverktyg eller pressade plåtdetaljer ger 3D-skanning ett punktmoln som jämförs mot CAD-ytan och visar avvikelser som en värmekarta.
Hur tolkar du resultaten från en kontrollrapport?
Rapporter från geometrisk kontroll innehåller standardiserade fält som gör tolkningen snabb:
Fält | Betydelse | Åtgärdsnivå |
DIFF_ERROR | Totalt vektoravvik från facit | Överstiger tolerans: åtgärd krävs |
D_EAST | Avvik i östriktning | Används för riktningsanalys |
D_NORTH | Avvik i nordriktning | Används för riktningsanalys |
D_HEIGHT | Avvik i höjdled | Kritisk för bärande element |
CONTROL_RESULT | X = tolerans överskriden | X utlöser omedelbar åtgärd |
Tolkningstrappan är enkel: inom tolerans betyder godkänd, nära gränsen innebär att punkten bör övervakas vid nästa kontroll, och ett X i CONTROL_RESULT kräver omedelbar åtgärd. Prioritera alltid bärande element och funktionskritiska ytor före estetiska avvikelser.
Standardiserade rapportmallar med vektorpresentationer gör det enkelt att visualisera avvikelsernas riktning och storlek, både i plan och i 3D.
Vilka rutiner ger tillförlitliga mätresultat?
Förberedelse avgör kvaliteten på resultatet. Följ dessa steg innan varje kontroll:
Verifiera att ritningsfacit är aktuellt och versionshanterat i CAD-systemet
Markera kontrollpunkter tydligt på objektet
Kontrollera att instrumentet är kalibrerat och att kalibreringsintyget är spårbart
Bedöm miljöförhållanden: temperaturvariationer och vibrationer påverkar mätresultaten
Dokumentera alla förändringar i fixtur eller process i samma rapport
Upprepade kontroller bör schemaläggas efter produktionsvolym och belastning. Maskiner i kontinuerlig drift behöver tätare kalibrering än utrustning som används sporadiskt. ISO 9001 kräver att kalibrerings- och mätintervall dokumenteras och följs upp.
Att arbeta mot ett väldefinierat facit och använda standardiserade rapportformat förenklar uppföljning och gör det möjligt att spåra åtgärder tillbaka till specifika mätdata.
Proffstips: Dokumentera alltid justeringar i fixtur eller process direkt i mätrapporten. Annars förlorar du kopplingen mellan åtgärd och mätresultat, och nästa kontroll ger dig ingen historik att jämföra mot.
Vad kostar en geometrisk kontroll och hur lång tid tar det?
Kostnad och tid styrs av ett fåtal faktorer: objektets storlek, önskad noggrannhet, tillgänglighet och valt instrument. En Lasertracker kostar mer per dag än en mätarm, men är det enda rimliga valet för stora montagesammanställningar.
En snabb kontroll av ett enskilt arbetsstycke i verkstad tar typiskt en halv till en hel dag, inklusive förberedelse, mätning och rapportgenerering. En större monteringskontroll med Lasertracker, exempelvis verifiering av en svetsram eller ett monteringsunderlag, tar flera dagar när uppställning, mätning och validering räknas in.
Intern resurs kontra extern leverantör är en avvägning mellan volym och kompetens. Har du tillräckligt med mätuppdrag per år lönar det sig att investera i egen utrustning och utbildning. För enstaka eller komplexa uppdrag är det mer kostnadseffektivt att hyra instrument eller beställa mättjänst från en specialist som Lksab.
Nästa steg: planera din geometriska kontroll
Geometrisk kontroll sparar tid och pengar genom att fånga avvikelser tidigt, minska omarbeten och ge spårbar dokumentation som håller för ISO 9001-revisioner. Det är inte en engångsåtgärd utan en del av ett fungerande kvalitetssystem.
Konkreta nästa steg:
Identifiera kritiska mätpunkter i din produktion eller ditt projekt
Hämta aktuellt facit från CAD och kontrollera att toleranser är specificerade
Välj metod och instrument efter objektets skala
Planera tid och ansvar för kontroll och uppföljning
Beställ intern eller extern mättjänst och boka kalibrering vid behov
Ha dessa dokument redo: CAD-ritningar med facit, toleransspecifikationer och tidigare mätprotokoll.
Viktiga insikter
Geometrisk kontroll är den process som förhindrar att små produktionsavvikelser ackumuleras till kostsamma montagefel och garantikrav.
Punkt | Detaljer |
Vad det är | Jämförelse av inmätta koordinater mot teoretiskt facit med beräkning av vektoravvikelser i öst, nord och höjd. |
När det ska göras | Vid inkommande kontroll, före och efter montage, samt periodiskt för maskiner och strukturer i drift. |
Vilka instrument som används | Lasertracker för stora montage, 3D-skanner för ytkontroller, mätarm eller KMM för detaljprecision. |
Affärsnytta | Färre omarbeten, spårbar ISO 9001-dokumentation och snabbare felsökning i produktion. |
Lksab som leverantör | Lksab erbjuder Lasertracker, 3D-skannrar och mättjänster på plats eller i labb för svenska industriföretag. |
Geometrisk kontroll kräver mer än rätt instrument
Det finns en vanlig missuppfattning i branschen: att rätt instrument automatiskt ger rätt resultat. Instrumentet är bara en del av kedjan. Facit måste vara korrekt versionshanterat, kontrollpunkterna måste vara rätt markerade, och rapporten måste tolkas av någon som förstår vad ett X i CONTROL_RESULT faktiskt innebär för monteringsordningen.
Det jag ser oftast gå fel är inte mätningen i sig, utan att facit är inaktuellt eller att toleranserna aldrig specificerats tydligt i CAD-modellen. Då spelar det ingen roll hur noggrann Lasertrackeruppställningen är. Resultatet blir oanvändbart.
En annan underskattad faktor är kontinuitet. Geometrisk kontroll som utförs en gång vid slutbesiktning ger dig ett kvitto på vad som gick fel. Kontroll integrerad löpande under montage ger dig möjlighet att faktiskt rätta till det. Skillnaden i kostnad mellan dessa två strategier är ofta en storleksordning.
Lksab hjälper dig med mätning, utrustning och kalibrering
Lksab är generalagent för Nikon Metrology och LK Metrology i Sverige och levererar hela kedjan: från Lasertracker och tillbehör för stora monteringskontroller till 3D-skanners för ytkontroller och punktmolnsanalys. Mättjänster utförs på plats i din verkstad eller i labb, och service- och kalibreringsavtal säkrar att utrustningen håller spårbar noggrannhet över tid.
Skicka med dina CAD-ritningar, toleransspecifikationer och en beskrivning av objektets storlek när du tar kontakt, så kan Lksab ge dig ett konkret förslag på metod, instrument och tidsplan. Boka en konsultation eller begär offert direkt på lksab.xyz.
Källor och vidare läsning
Tekniska dokument och standarder som är relevanta för geometrisk kontroll i produktion:
Gemini Terrain: introduktion till geometrisk kontroll — förklarar grundläggande begrepp, vektoravvikelser och rapportfält
Gemini Terrain: punktkontroll med mätningar — detaljerad beskrivning av DIFF_ERROR, D_EAST, D_NORTH, D_HEIGHT och CONTROL_RESULT
Gemini Terrain: linjekontroll — metoder för 2D, höjd och 3D-linjekontroll
Examensarbete: beräkningsverktyg för geometriska kontroller — validering av automatiserade verktyg och kontinuerlig formanalys
ISO 1101 — geometriska produktspecifikationer och toleranser
ISO 9001 — krav på kvalitetsledningssystem inklusive mät- och kalibreringsdokumentation
Kontrollpunkter för produktion: guide för kvalitetsteam — praktisk implementering av geometrisk kontroll i verkstad
Steg för steg geometrimätning i industrin — standardiserad rapportering och mjukvaruverktyg för spårbarhet
