Guide till kvalitetskontroll och mätteknik: säkerställ precision
- för 2 dagar sedan
- 8 min läsning
TL;DR:
Felaktiga mätningar kan leda till kostsamma återkallanden och produktionsproblem. Modern mätteknik som CMM och optiska system ger högre precision och bättre spårbarhet. Regelbunden kalibrering och proaktiv riskhantering är avgörande för säker och tillförlitlig kvalitetskontroll.
En felaktig mätning på ett motorblock kan leda till ett kostsamt återkallande av tusentals fordon. Det är inte ett hypotetiskt scenario, utan en realitet som svensk tillverkningsindustri måste förhålla sig till varje dag. Rätt mätteknik är skillnaden mellan produkter som håller och produkter som skapar problem. I den här guiden går vi igenom hur du väljer rätt mätverktyg, säkerställer kalibrering och spårbarhet, hanterar risker proaktivt och verifierar dina resultat på ett systematiskt sätt. Allt för att du ska kunna leverera med konstant hög precision.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Teknikval avgör resultat | Genom att använda moderna verktyg med rätt upplösning och automatisering uppnås bättre precision och mindre svinn. |
Kalibrering och spårbarhet | Regelbunden kalibrering och tydlig spårbarhet är nyckeln till kvalitet och ISO-certifiering. |
Förebygg fel och risker | Identifiera och neutralisera riskkällor som temperatur och slitage för att garantera mätnoggrannhet. |
Systematisk verifiering | Uppföljning och systematisk granskning ger löpande förbättringar och långsiktig processstabilitet. |
Introduktion till kvalitetskontroll och mätteknik i tillverkningsindustrin
Kvalitetskontroll handlar om att säkerställa att varje tillverkad komponent uppfyller definierade krav, toleranser och specifikationer. Inom svensk tillverkningsindustri är detta inte bara en intern ambition, utan ett krav från kunder, standarder och regulatoriska organ. Bristfällig kvalitetskontroll leder direkt till ökat svinn, reklamationer, förlorade kontrakt och i värsta fall säkerhetsrisker.

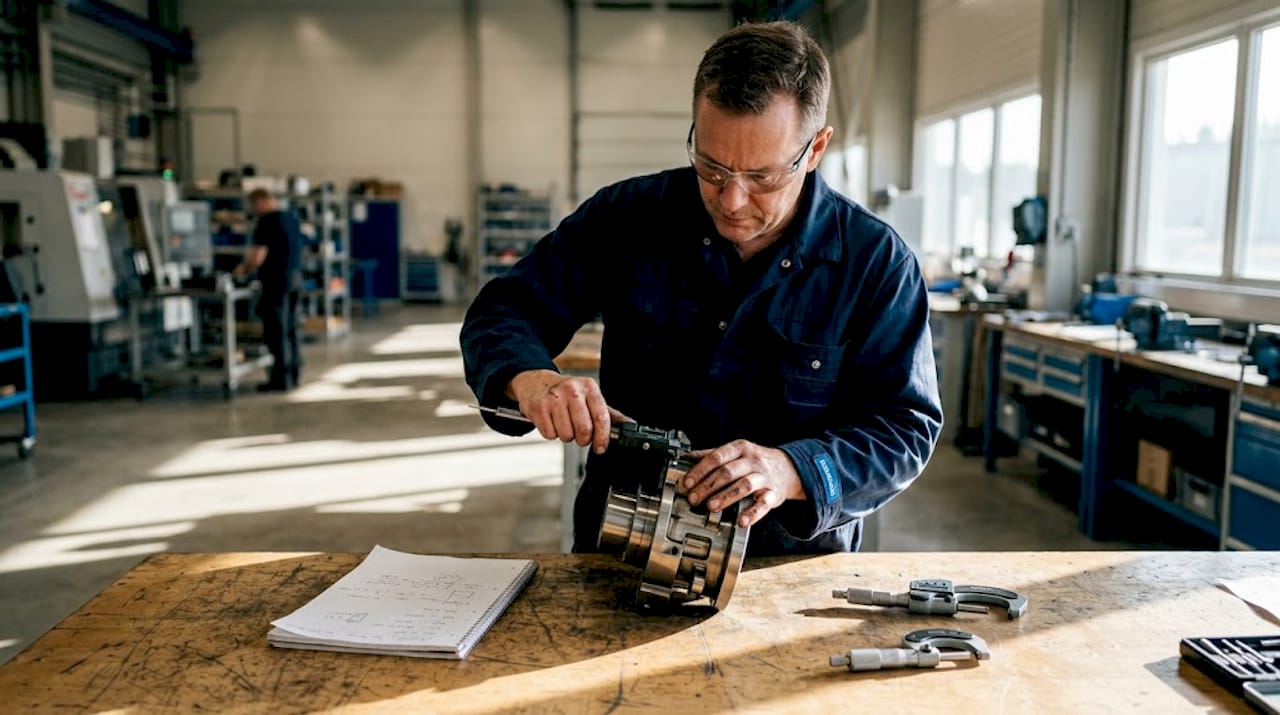

Traditionella mätmetoder, som manuella skjutmått och enkla mätbord, räcker inte längre till när toleranskraven krymper och produktionsvolymerna ökar. Moderna mättekniker erbjuder helt andra möjligheter. Kvalitetskontrollanter i svensk tillverkning använder koordinatmätmaskiner (CMM) och optiska mätsystem för att verifiera precision i komponenter som aluminiumdetaljer och motorblock.
Det finns flera tydliga fördelar med att gå från traditionella till avancerade metoder:
Högre noggrannhet med mikrometer-precision i 3D
Automatisering som minskar mänskliga fel och ökar genomströmning
Digital dokumentation som möjliggör spårbarhet och revision
Snabbare återkoppling direkt i produktionslinjen
Proffstips: Börja med att kartlägga era tuffaste toleranskrav och välj sedan mätteknik som klarar minst 10 gånger bättre upplösning. Det kallas 10:1-regeln och är branschstandard för tillförlitliga mätresultat.
Vanliga utmaningar vid bristfällig mätteknik är inkonsistenta mätresultat mellan skift, saknad dokumentation för revision och reaktiv felhantering istället för proaktiv kontroll. En välstrukturerad checklista för mätning är ett enkelt men effektivt verktyg för att hålla processer på rätt spår. När ni arbetar med avancerad mätteknik minskar ni inte bara felprocenten, utan bygger också ett strukturerat system för kontinuerlig förbättring. Resultatet är direkt mätbart i form av precision och kvalitet i praktiken med lägre produktionskostnader och nöjdare kunder.
Viktiga verktyg och krav vid kvalitetskontroll
Med en tydlig förståelse för grunderna är det dags att titta på de konkreta verktyg som gör skillnad i produktionen. Valet av mätinstrument påverkar direkt precisionen, hastigheten och tillförlitligheten i hela kvalitetsprocessen.
De tre dominerande teknologierna i modern industriell mätning är CMM, optiska system och laserskannrar. Var och en har sina styrkor beroende på komponentens geometri, materialet och kraven på mätcykeltid.

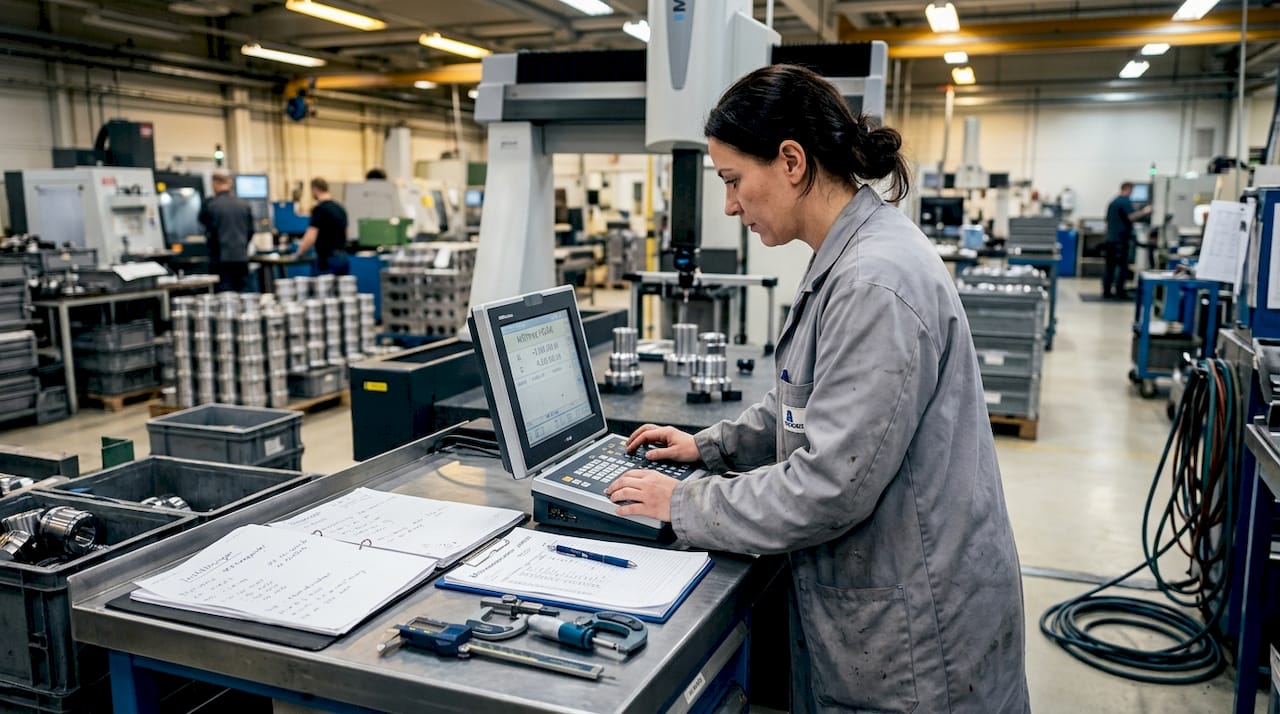

CMM-maskiner mäter 3D-geometri med mikrometer-precision, minskar mänskliga fel och möjliggör automatiserad inspektion för kvalitetskontroll i industriell tillverkning. Det gör dem till förstahandsvalet för komplexa metallkomponenter med hårda toleranskrav.
Verktyg | Typisk upplösning | Bästa tillämpning | Automatiseringspotential |
CMM (koordinatmätmaskin) | 0,1 till 1 µm | Komplexa 3D-geometrier, motordelar | Hög |
Optiskt mätsystem | 1 till 5 µm | Ytstrukturer, plana komponenter | Medel till hög |
Laserskanner | 10 till 50 µm | Stora ytor, friforma detaljer | Hög |
Handhållen mätarm | 10 till 30 µm | Flexibel inspektion, svåra platser | Låg till medel |
Utöver teknikval ställer industrin tydliga krav på mätverktygens prestanda. Några av de viktigaste är:
Upplösning och noggrannhet måste följa 10:1-regeln mot komponentens tolerans
Repeterbarhet ska kunna verifieras med statistiska metoder som Gage R&R-analys
Kompatibilitet med befintliga CAD-system och kvalitetsdataprogram
Underhållsvänlighet med tillgång till reservdelar och service från leverantör
Automatisering är inte ett mål i sig, men det är ett kraftfullt verktyg. När mätcykler automatiseras via CNC-styrda CMM-program eller robotintegrerade optiska system minskar cykeltiden dramatiskt och operatörsberoende försvinner som felkälla. Metrologi i produktion handlar just om att integrera mätning som en naturlig del av tillverkningsflödet, inte som ett separat steg i slutet.
Underhåll och kalibrering är lika viktiga som själva verktygsvalet. Ett välkalibrerat mätsystem från förra decenniet slår ett nytt system som aldrig servicerats. Schemalägg regelbunden service, håll mätmiljön stabil och dokumentera varje avvikelse noggrant.

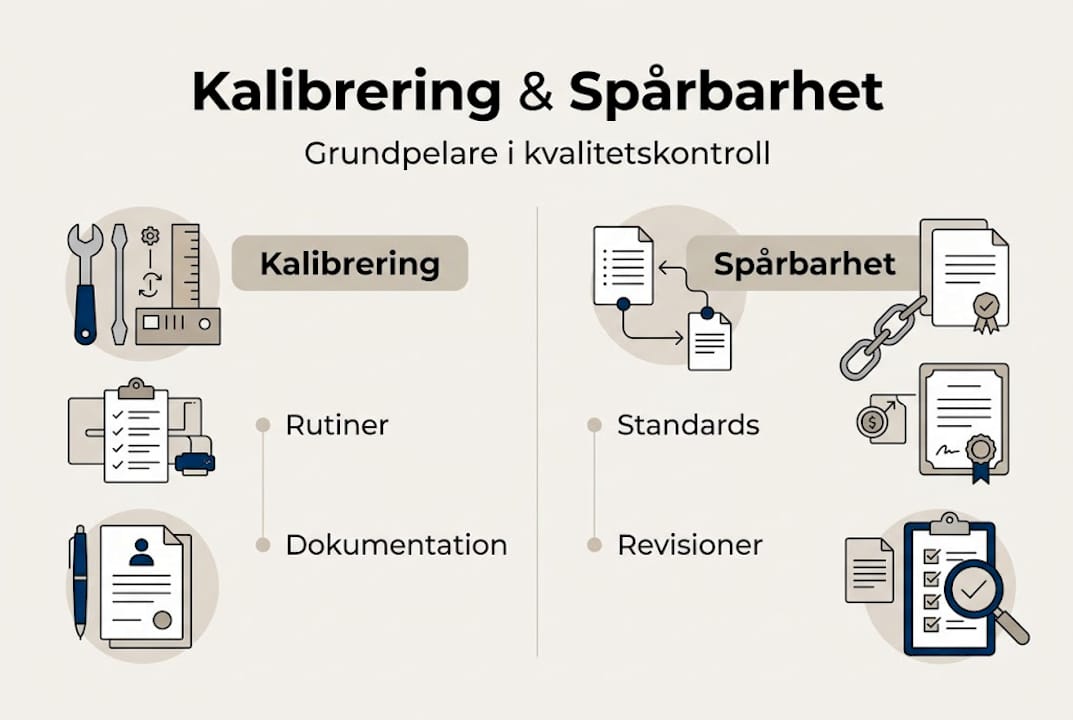

Så säkerställer du spårbarhet och kalibrering enligt standard
Med rätt mätverktyg på plats är nästa kritiska steg att bygga en robust rutin för kalibrering och spårbarhet. Det är här många verksamheter haltar, trots att de investerat i bra teknik.
Spårbarhet innebär att varje mätresultat kan härledas till en känd och accepterad referensstandard, hela vägen från din mätmaskin till nationella eller internationella mätnormaler. Utan spårbarhet är dina mätresultat i praktiken omöjliga att jämföra med leverantörers eller kunders data.
ISO 9001 kräver strukturerat kvalitetsledningssystem med processkontroll, riskbaserat tänkande, intern revision och spårbarhet för att säkerställa produktkvalitet i tillverkning. Det är alltså inte frivilligt för certifierade företag utan ett grundkrav.
Swedac anger policy för metrologisk spårbarhet, kalibrering och mätosäkerhet som harmoniserar bedömningar för ackrediterade organ inom tillverkning, provning och kontroll. Det innebär att du bör använda ett ackrediterat kalibreringslab för dina referensinstrument.
Här är ett praktiskt steg-för-steg-flöde för kalibrering av mätverktyg:
Identifiera alla mätverktyg som används i produktionsflödet och registrera dem i ett instrument-register
Fastställ kalibreringsintervall baserat på användningsfrekvens, miljöpåverkan och tillverkarens rekommendationer
Kalibrера mot spårbara referensnormaler via ackrediterat laboratorium eller dokumenterat internt referensverktygssystem
Dokumentera kalibreringscertifikat med mätosäkerhet, datum, ansvarig person och nästa kalibreringstidpunkt
Märk instrumenten tydligt med kalibreringsstatus och giltighetsdatum
Revidera rutinen minst årligen eller vid förändringar i produktionen
Viktigt: Undvik att kopiera gamla kalibreringsprotokoll och bara ändra datum. Det är en vanlig genväg som kan leda till allvarliga avvikelser vid extern revision och i värsta fall till produktion utanför tolerans.
Proffstips: Bygg en digital instrumentdatabas med automatiska påminnelser för kommande kalibreringsdatum. Det eliminerar risken att ett instrument används efter att dess giltighetstid löpt ut, något som annars är ett vanligt men undvikbart misstag.
Effektiva rutiner för kalibrering kräver disciplin och struktur, men betalar sig snabbt i form av färre avvikelser och enklare revisioner. Sambandet mellan kalibrering och kvalitet är direkt: ett kalibrerat system ger data du kan lita på, ett okalibrerat system ger data som ser korrekt ut men kanske inte är det. Inom metrologi, precision och effektivitet är kalibrering grundpelaren allt annat vilar på.
Riskhantering och vanligaste fällorna vid industriell mätning
Så fort kvalitetsrutiner är på plats gäller det att ständigt motverka vanliga risker och fallgropar. Mätfel uppstår sällan av en enda tydlig orsak, utan är ofta resultatet av flera samverkande faktorer som var för sig verkar försumbara.
De vanligaste tekniska riskerna är termisk expansion, vibrationer och verktygslitage. Termisk expansion i aluminium kan ge ett uppmätt fel på 0,07 mm per 10°C temperaturändring, och sondslitage i CMM-mätningar kräver termisk kompensation och regelbunden kalibrering. För komponenter med toleranser under 0,1 mm är dessa faktorer direkt avgörande.
Organisatoriska risker är lika allvarliga men mer dolda. Bristande kommunikation mellan operatörer och kvalitetstekniker, otydliga ansvarsområden och avsaknad av skriftliga rutiner skapar utrymme för slarvfel som är svåra att spåra i efterhand.
Felkälla | Risknivå | Rekommenderad motåtgärd |
Termisk expansion | Hög | Temperaturkompensation, klimatkontrollerat mätrum |
Vibrationer från maskiner | Medel | Vibrationsdämpande bord, mätning vid stillestånd |
Sondslitage på CMM | Hög | Regelbunden kalibreringscheck av sond |
Operatörsberoende | Medel | Automatiserade mätprogram, tydliga instruktioner |
Felaktig fixturering | Hög | Standardiserade fixturkit, upprepbarhetskontroll |
Temperaturgradienter i stora detaljer | Medel | Stabiliseringstid före mätning, termiska sensorer |
Skillnaden mellan reaktiv och proaktiv riskhantering är enorm i praktiken. Reaktiv hantering innebär att du hittar felet när skadan redan är skedd, ofta efter att en serie detaljer redan tillverkats och kanske skickats till kund. Proaktiv riskhantering bygger på att identifiera potentiella felkällor innan de uppstår, via kontrollplaner, regelbundna processinspektioner och statistisk processtyrning (SPC).
Implementera SPC för löpande övervakning av kritiska måttegenskaper
Logga miljödata som temperatur och luftfuktighet i mätrum kontinuerligt
Utför mätsystemanalys (MSA) regelbundet för att verifiera systemets kapabilitet
Bygg in stannarrutiner för när ett mätvärde faller utanför kontrollgräns
Proffstips: En digital tvilling av din mätprocess gör det möjligt att simulera effekten av temperaturförändringar och verktygslitage innan de påverkar produktionen. Det är ett kraftfullt verktyg för att förstå och optimera mätprocessen på ett strukturerat sätt.
Kritiska material och komponenter kräver dessutom noggrann tracering av kritiska material genom hela produktionskedjan. Det ger dig spårbarhet inte bara för mätdata utan för materialets ursprung och bearbetningshistorik, vilket är avgörande vid eventuella avvikelsehanteringar.
Verifiering och uppföljning: så kontrollerar du resultatet
Avslutningsvis krävs ett systematiskt sätt att verifiera och justera mätprocessen för långsiktig kvalitet. Mätning utan uppföljning är som att sätta upp ett mål utan att kontrollera om du träffar det.
Verifiering handlar om att bekräfta att dina mätresultat faktiskt speglar verkligheten och att mätsystemet presterar som förväntat. Det görs dels löpande under produktion, dels periodiskt med djupare systemutvärderingar.
Branschrelevanta prestandamål är tydliga. CMM-upplösning på minst 10:1 mot tolerans, till exempel 1 µm för en 10 µm tolerans, är det grundläggande kravet. OEE (Overall Equipment Effectiveness) över 95 procent är möjligt med digitala tvillingar och AI i precisionsprocesser, vilket visar att digitaliseringen inte är ett framtidsscenario utan en pågående möjlighet.
Här är ett praktiskt steg-för-steg-flöde för verifiering och uppföljning:
Definiera KPI:er för mätprocessen, till exempel Cpk-index för processkabilitet, mätosäkerhet och uppmätt OEE
Samla mätdata löpande via digitala system direkt kopplade till mätmaskin eller mätarm
Analysera trender veckovis eller månadsvis för att fånga upp gradvisa försämringar innan de blir akuta
Jämför mot referensmätningar med känt utfall för att verifiera att systemet håller kalibrering
Dokumentera avvikelser och åtgärder i ett strukturerat avvikelsehanteringssystem
Revidera kontrollplaner årligen eller vid konstruktions- och processförändringar
Statistik att sikta mot: Ett välskött mätsystem med regelbunden kalibrering och temperaturkontroll bör uppvisa ett Cpk-värde över 1,67 för kritiska toleranser, vilket motsvarar en felprocent under 0,001 procent.
OEE och toleransuppföljning är inte bara administrativa mätvärden utan verkliga verktyg för att prioritera förbättringsinsatser. Om OEE sjunker i ett specifikt mätmoment är det en signal om att något i processen, verktyget eller miljön förändrats. Agera snabbt och spåra rotorsaken istället för att acceptera en ny, lägre baslinje.
AI och kvalitetskontroll kombineras redan i ledande tillverkningsanläggningar för att automatiskt identifiera avvikande mönster i mätdata och flagga potentiella fel långt tidigare än vad en mänsklig operatör kan göra. Det är en investering som betalar sig i form av färre sena avvikelser och jämnare produktkvalitet.
Vår syn på framtidens kvalitetskontroll och mätteknik
Vi har under lång tid arbetat nära tillverkningsföretag i Sverige och ser ett tydligt mönster: de som lyckas med kvalitetskontroll är inte nödvändigtvis de som köpt den dyraste utrustningen. De är de som lyckats skapa en kultur där mätteknik, dokumenterade rutiner och kontinuerlig förbättring hänger ihop som ett system.
Det finns en utbredd övertro på att tekniken löser alla problem. En ny CMM eller laserskanner är ett kraftfullt verktyg, men utan tränad personal, tydliga rutiner och en organisation som faktiskt agerar på mätdata är den bara en dyr investering som inte levererar sitt fulla värde.
Vår erfarenhet visar att spårbarhet och iterativ förbättring är de faktorer som skiljer de bästa från de genomsnittliga. Små avvikelser som ignoreras växer. Kalibreringscertifikat som aldrig analyseras ger sken av kontroll men ingen verklig säkerhet. Det vi rekommenderar är att behandla mätdata som en strategisk tillgång, inte en administrativ börda.
Ta del av praktiska erfarenheter av avancerad mätteknik för att förstå hur teknikval och processintegration hänger samman i verkligheten.
Uppgradera din mätteknik för framtidens krav
Behöver ni hjälp att ta era kvalitetsprocesser till nästa nivå? Vi på LK Scandinavia AB hjälper er att välja rätt mätsystem, integrera moderna standarder och bygga rutiner som faktiskt håller under revision och kundgranskning.
Vi erbjuder allt från uppgradering av mätsystem för befintlig utrustning till de senaste lösningarna som KSCAN X system för snabb och flexibel 3D-skanning. Oavsett om ni behöver modernisera en äldre CMM-installation eller komplettera med trådlös laserskanning har vi kompetensen och produkterna för att stödja er. Kontakta oss för en dialog om era specifika behov och toleranskrav.
Vanliga frågor och svar
Vad är det viktigaste vid val av mätteknik för industriell kvalitetskontroll?
Det är avgörande att välja teknik med tillräcklig upplösning och spårbarhet för att möta produktens toleranskrav och säkerställa kalibrering enligt Swedacs riktlinjer för metrologisk spårbarhet och mätosäkerhet.
Hur ofta ska mätverktyg kalibreras inom tillverkningsindustrin?
Frekvens beror på användningsgrad och krav, men årlig kalibrering är vanligt. Läs mer om hur du bygger effektiva kalibreringsrutiner för att uppfylla kvalitets- och spårbarhetskrav.
Vilka är de vanligaste felkällorna vid CMM-mätningar?
Vanligast är termisk expansion och sondslitage samt vibrationer, vilket kräver termisk kompensation och regelbunden kalibrering för att hålla mätresultaten tillförlitliga.
Vad innebär spårbarhet inom kvalitetskontroll?
Spårbarhet innebär att alla mätdata och kalibreringar kan härledas tillbaka till nationella eller internationella referensstandarder. Swedac reglerar denna process för ackrediterade organ i Sverige.
