Industristandard för mätteknik: kvalitet och spårbarhet
- för 4 dagar sedan
- 7 min läsning
TL;DR:
Mätutrustning måste kalibreras med spårbar dokumentation för att vara giltig.
Industristandarderna säkerställer tillförlitliga mätresultat och juridisk hållbarhet.
Korrekt metodval och rutiner är avgörande för att möta kraven och undvika revisioner.
Många svenska tillverkningsföretag investerar miljoner i avancerad mätutrustning men förbiser de regler som avgör om mätresultaten faktiskt är giltiga. Det handlar inte om teknikens noggrannhet i sig, utan om spårbarhet, ackreditering och lagstadgade krav som Swedacs STAFS-föreskrifter. Utan rätt dokumentation och rutiner kan ett annars välskött kvalitetssystem fallera vid en extern revision, och i värsta fall öppnar det för rättsliga och affärsmässiga konsekvenser. Den här guiden reder ut vilka industristandarder som gäller, hur de tillämpas i praktiken och vad ni konkret behöver göra för att säkra er mätprocess.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Standarder styr kvalitet | Svenska och internationella standarder säkerställer att mätdata håller för krav på spårbarhet och rättssäkerhet. |
Metrologisk spårbarhet är grundläggande | Utan dokumenterad spårbarhet riskerar ni både felaktiga beslut och brist på certifiering. |
Moderna metoder minskar osäkerhet | Tekniker som least-squares-analys ger bättre och mer tillförlitliga mätresultat än äldre metoder. |
Systematiska rutiner krävs | En fungerande mätprocess kräver regelbunden kalibrering, dokumentation och rätt rutiner. |
Varför industristandard för mätteknik är avgörande
En industristandard inom mätteknik är ett regelverk som definierar hur mätningar ska utföras, dokumenteras och verifieras för att resultaten ska vara tillförlitliga och juridiskt hållbara. Det handlar inte bara om att köpa bra instrument. Det handlar om att bevisa att dessa instrument ger korrekta resultat under kontrollerade och spårbara former.
I Sverige är det Swedac, Styrelsen för ackreditering och teknisk kontroll, som är den myndighet som utfärdar bindande föreskrifter. STAFS-föreskrifterna reglerar dimensionsmätinstrument, exempelvis STAFS 2024:4, och styr allt från hur kalibrering ska genomföras till hur mätosäkerhet ska redovisas. Att följa dessa föreskrifter är inte frivilligt för ackrediterade laboratorier och industrier som levererar till reglerade marknader.
Vilka risker finns om ni inte följer standarderna? Konsekvenserna kan vara allvarliga:
Kvalitetsbrister som inte upptäcks förrän hos kund eller vid externa revisioner
Rättsliga problem om produkter inte uppfyller deklarerade toleranser
Förlorade affärer eftersom kunder inom flyg, fordon och medicinteknik kräver spårbar dokumentation
Diskvalificering från anbudsprocesser där ackreditering är ett krav
Statistisk insikt: Kvalitetsproblem som beror på otillräcklig mätspårbarhet är en av de vanligaste orsakerna till misslyckade externa revisioner inom svensk tillverkningsindustri.
En annan aspekt som ofta underskattas är att standarden inte enbart skyddar kunden, den skyddar också er som leverantör. Med rätt dokumentation och spårbarhet kan ni bevisa att er process var korrekt, även om en tvist uppstår i efterhand.
För den som vill förstå nytta med industristandard i bredare bemärkelse finns det mycket att hämta från hur standardisering påverkar hela produktionsflödet, inte bara enskilda mätsteg.
Proffstips: Involvera kvalitetssäkringsavdelningen redan när ni utvärderar ny mätutrustning. De vet vilka krav som gäller och kan identifiera luckor i spårbarhet och dokumentation innan köpet är gjort. Det sparar både tid och pengar.
Att arbeta med praktisk kvalitetssäkring handlar i slutändan om att bygga rutiner som håller, inte bara teknik som imponerar på mässgolvet.

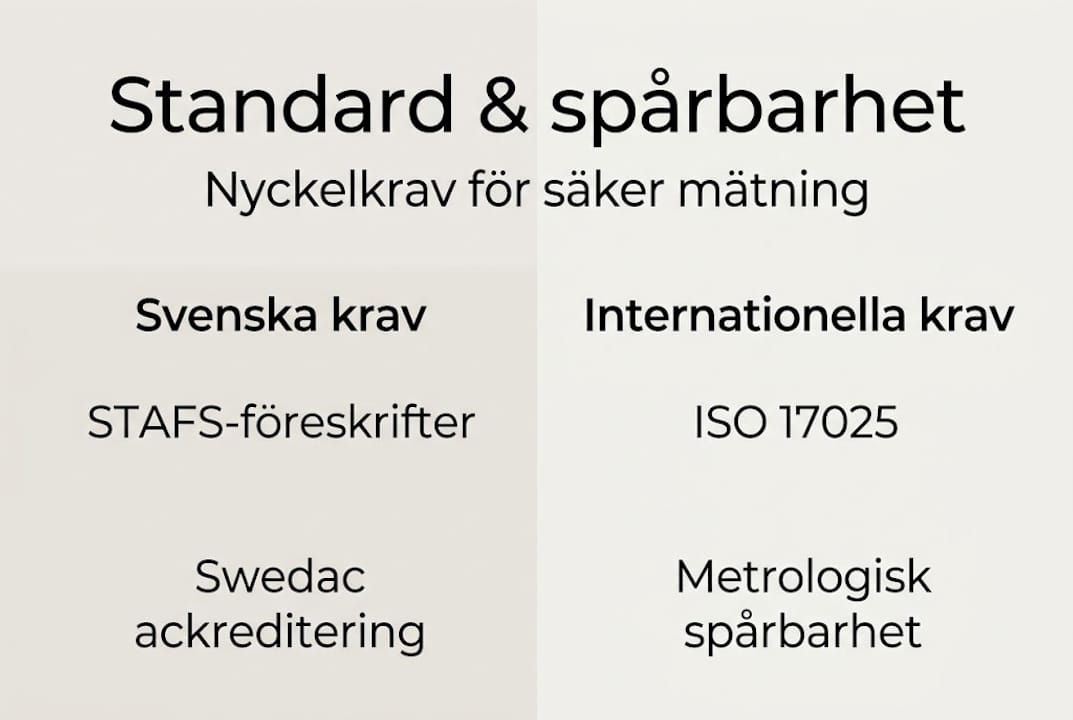

De viktigaste svenska och internationella kraven
När ni förstått standardernas betydelse behöver ni överblicka vilka krav och standarder som faktiskt gäller, både nationellt och internationellt.
På nationell nivå är det Swedacs STAFS-föreskrifter som sätter ramen. Dessa är rättsligt bindande och anpassas löpande till ny teknik och internationella avtal. På internationell nivå dominerar ISO-standarderna, framför allt SS-EN ISO/IEC 17025 för provnings- och kalibreringslaboratorier och ISO/IEC 17020 för inspektionsorgan. Swedacs policy för metrologisk spårbarhet och kalibrering är harmoniserad med just dessa ISO-standarder, vilket innebär att de i praktiken kompletterar varandra.
Metrologisk spårbarhet är ett centralt begrepp här. Det innebär att varje mätresultat kan kopplas till en internationellt erkänd referens, exempelvis SI-enheter, via en obruten kedja av kalibreringar med dokumenterad mätosäkerhet. Utan denna kedja är ett mätresultat tekniskt sett inte verifierbart.
Krav | STAFS (nationellt) | ISO/IEC 17025 (internationellt) |
Spårbarhet till SI | Obligatoriskt | Obligatoriskt |
Dokumenterad mätosäkerhet | Krävs | Krävs |
Regelbunden kalibrering | Definierat intervall | Riskbaserat intervall |
Kompetenskrav för personal | Angivet i föreskrift | Generellt krav |
Extern ackreditering | Krävs i vissa fall | Krävs för laboratorier |
Vad måste varje svensk fabrik förhålla sig till? Här är de grundläggande kraven:
Alla mätinstrument som används i kvalitetskontroll ska vara kalibrerade med spårbar dokumentation
Kalibreringscertifikat ska innehålla mätosäkerhet, referensstandard och spårbarhetsinformation
Personal som utför mätningar ska ha dokumenterad kompetens för aktuell utrustning
Avvikande mätresultat ska hanteras och dokumenteras enligt fastställd rutin
Se de officiella STAFS-föreskrifterna för fullständiga krav
Förståelse för effekten av kalibrering på produktionskvalitet är avgörande, och kopplingen till metrologisk spårbarhet i ett bredare produktionsperspektiv ger hela bilden.
Modern mätteknik och praktiska metoder för högsta noggrannhet
Med kraven på plats handlar nästa steg om hur ni faktiskt omsätter dem i mättekniken. Låt oss titta på ett konkret och tekniskt utmanande exempel: flatnessmätning av ytplattor.
Ytplattor används som referensunderlag i precisionsmätning och deras planhet är kritisk. Två dominerande metoder används för att mäta och analysera flatness: Moody-metoden och least-squares-metoden. Moody-metoden, som bygger på en Union Jack-konfiguration av mätlinjer, är traditionell och välbeprövad. Förbättrad least-squares-analys minskar mätosäkerheten med 18% jämfört med Moody-metoden, vilket är en betydande skillnad i precisionskrävande sammanhang.
Moder CMM-system, koordinatmätmaskiner, drar nytta av metrologisk analys för att inte bara mäta utan också tolka resultat statistiskt. Det handlar om att förstå var systematiska avvikelser finns och hur de påverkar helheten.
Så genomför ni en flatnessmätning med rätt metod:
Välj mätpunkter enligt Union Jack-konfiguration eller ett systematiskt rutnät beroende på plattans storlek
Kalibrera mätinstrumentet mot spårbar referens innan mätning påbörjas
Dokumentera miljöförhållanden som temperatur och luftfuktighet, eftersom dessa påverkar resultaten
Samla in mätvärden systematiskt och lagra rådata
Tillämpa analysmetod (Moody eller least-squares) beroende på krav och önskad noggrannhet
Redovisa mätosäkerhet i mätprotokollet tillsammans med referens till kalibreringscertifikat
Metod | Typisk mätosäkerhet | Redundans i data | Komplexitet |
Moody (Union Jack) | Högre | Lägre | Måttlig |
Least-squares | Ca 18% lägre | Högre | Något högre |
“Valet av analysmetod är inte en formalitet. Det påverkar direkt om er ytplatta klassas som godkänd eller underkänd vid en extern revision.”
För en djupare förståelse av avancerad mätteknik och hur ni systematiskt kan använda en checklista för noggrannhet i er produktion finns det strukturerade ramverk att följa.
Så optimerar du kvalitetsrutiner enligt industristandard
Nu återstår frågan om hur ni i praktiken försäkrar att er kvalitetssäkring håller för industrins tuffaste krav. Här är en konkret vägledning.
Att sätta upp systematiska mät- och kalibreringsrutiner kräver att ni tänker i processer, inte i enskilda händelser. En kalibrering som sker oregelbundet eller utan tydlig koppling till produktionsbeslut skapar en falsk känsla av kontroll.
Så bygger ni robusta rutiner:
Kartlägg alla mätinstrument och skapa en masterlista med instrumenttyp, placering, senaste kalibrering och nästa planerade kalibrering
Fastställ kalibreringsintervall baserat på instrumentets användning, driftsmiljö och tillverkarens rekommendationer
Definiera spårbarhetskrav för varje instrument och säkerställ att kalibreringscertifikat innehåller korrekt information om referensstandard och mätosäkerhet
Dokumentera avvikelser systematiskt och koppla dem till korrigerande åtgärder i ert ledningssystem
Utbilda personal löpande så att de förstår inte bara hur instrumenten används, utan varför spårbarhet och dokumentation är kritiska
Genomför interna revisioner minst en gång per år för att kontrollera att rutinerna efterlevs och att dokumentationen är komplett
Swedacs krav på metrologisk spårbarhet och kalibrering gäller alla ackrediterade organ och bör vara utgångspunkten för era interna policyer.
Vanliga fallgropar att undvika: Många verksamheter kalibrerar instruments en gång och tror att jobbet är klart. Kalibreringens giltighet är tidsbegränsad och påverkas av hur instrumentet används och förvaras. En annan vanlig miss är att kalibreringscertifikat arkiveras men aldrig granskas, vilket gör det omöjligt att vid en revision bevisa att kalibreringen faktiskt täcker det mätområde ni använder.
Proffstips: Skapa en enkel digital rutin för att påminna ansvariga om kommande kalibreringar. Det behöver inte vara avancerat, ett kalkylark med automatiska påminnelser räcker för att eliminera den vanligaste orsaken till utgångna kalibreringar.
För konkreta råd om rutiner för kalibrering och hur ni optimerar precisionen i era mätningar finns det beprövade metoder att implementera direkt.
Vår syn: Därför är industristandard både guldkant och fallgrop
Vi har sett det upprepade gånger i branschen. Ett företag implementerar industristandard, bockar av rätt rutor och känner sig trygga. Sedan visar det sig vid en djupare revision att standarden följts till bokstaven men inte till andan.
Industristandard ger trygghet, men den kan också skapa en falsk säkerhet om den tolkas mekaniskt. Att ha ett giltigt kalibreringscertifikat är inte samma sak som att förstå vad mätresultaten faktiskt säger om er produkt.
Ta flatnessmätning som exempel. Traditionell Moody-metod ger en ambiguös central höjd som kan tolkas på olika sätt, ett problem som least-squares löser med bättre redundans och tydligare analys. Ändå väljer många rutinmässigt Moody för att det är det de alltid gjort. Det är inte fel att följa etablerade metoder, men ni måste förstå deras begränsningar.
Standarden tillåter, ja kräver faktiskt, professionell tolkning av mätresultaten. Att delegera den tolkningen till ett kalibreringscertifikat utan vidare analys är en risk. Läs mer om detta perspektiv i praktiska erfarenheter från verkliga industriella mätuppdrag. Vår erfarenhet är att de verksamheter som kombinerar regelkunskap med djup metodförståelse är de som verkligen lyckas.
Nästa steg: Uppgradera din mätprocess till toppnivå
Ni har nu en klar bild av vilka krav som gäller, vilka metoder som ger bäst resultat och hur ni bygger rutiner som håller för externa revisioner. Det naturliga nästa steget är att se till att er utrustning och programvara faktiskt stödjer dessa krav i praktiken.
Om er nuvarande mätutrustning börjar visa sin ålder eller om ni vill säkerställa att ni arbetar med teknik som möter dagens krav, kan ett alternativ vara att uppgradera er mätutrustning utan att investera i helt ny hårdvara. För analys och rapportering är rätt programvara för mätanalys avgörande för att koppla samman mätdata med spårbarhetskrav. LK Scandinavia AB hjälper er att hitta rätt lösning, från utrustning och kalibrering till teknisk support och utbildning.
Vanliga frågor om industristandard för mätteknik
Vilka är de viktigaste svenska föreskrifterna för mätteknik i industrin?
För svensk industri gäller främst Swedacs STAFS-föreskrifter som ställer krav på alla typer av dimensionsmätinstrument och reglerar hur kalibrering och spårbarhet ska hanteras.
Vad menas med metrologisk spårbarhet inom industrin?
Metrologisk spårbarhet innebär att varje mätresultat kan härledas tillbaka till en internationellt accepterad standard med känd noggrannhet, i enlighet med Swedacs kalibreringspolicy harmoniserad med ISO/IEC 17025.
Varför rekommenderas least-squares-metoden framför Moody-metoden vid flatnessmätning?
Least-squares ger lägre mätosäkerhet, cirka 18% mindre enligt forskning, och tydligare resultat än den traditionella Moody-metoden, vilket minskar risken för felklassificering av ytplattor.
Hur ofta ska industrin kalibrera sina mätinstrument?
Kalibrering bör ske regelbundet enligt Swedacs ackrediteringspolicy och baseras på instrumentets användning, driftsmiljö och en dokumenterad riskanalys snarare än ett fast tidsintervall.
