Komplett guide till industriell 3D-skanning för ökad precision
- för 1 dag sedan
- 9 min läsning
TL;DR:
Industriell 3D-skanning möjliggör kontaktlös, snabb och exakt mätning av komplexa komponenter.
Rätt förberedelse, kalibrering och systematiska rutiner är avgörande för tillförlitliga resultat.
Tekniken ger stor affärsnytta inom kvalitetskontroll, reverse engineering och produktutveckling.
Manuella mätningar är en flaskhals som kostar svenska verkstäder tid, pengar och trovärdighet. Komponenter kontrolleras för sent i flödet, avvikelser upptäcks när de redan lett till kassation, och dokumentationen håller sällan måttet vid kundrevision. Industriell 3D-skanning ersätter dessa tröga processer med kontaktlös, snabb och extremt exakt datainsamling. Den här guiden tar dig igenom hela resan: från grundläggande teknikval och miljöförberedelse, via det praktiska arbetsflödet, till verifiering och affärsnytta. Du får konkreta steg, jämförande tabeller och råd baserade på erfarenheter från verklig industritillämpning.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Snabb och exakt mätning | Industriell 3D-skanning minimerar fel och effektiviserar kvalitetskontrollen. |
Rätt utrustning är avgörande | Skanningens kvalitet påverkas av val av metod, miljö och kalibrering. |
Verifiering säkrar resultat | Kontinuerlig kvalitetssäkring och repeterbarhet är nödvändigt för att lita på data. |
Praktisk affärsnytta | 3D-skanning ger märkbara besparingar i tid och pengar i svensk industri. |
Vad är industriell 3D-skanning och vilka problem löser den?
Industriell 3D-skanning innebär att en fysisk komponent eller struktur mäts kontaktlöst och omvandlas till ett digitalt punktmoln. Från det punktmolnet kan du skapa polygonmesh, CAD-modeller eller avvikelserapporter med hög noggrannhet. Det handlar alltså inte om konsumentprodukter som skannar möbler till hemmabruk, utan om mätsystem som uppfyller kraven för kvalitetssystem, konstruktionsvalidering och certifiering.
Industriell 3D-skanning använder främst tekniker som strukturerat ljus, lasertriangulering, time-of-flight laser och fotogrammetri för att skapa punktmoln av fysiska objekt. Varje teknik har sin nisch:
Strukturerat ljus projicerar ett mönster av ljusränder på objektet och beräknar form via deformationen i mönstret. Passar detaljerade, relativt små komponenter i kontrollerad miljö.
Lasertriangulering använder en laserlinje och en vinkelkamera. Robust, snabb och flexibel för produktionsnära mätning.
Time-of-flight mäter tid det tar för en laserpuls att studsa tillbaka. Används ofta för stora strukturer och utomhusmätningar.
Fotogrammetri kombinerar kameror och referenspunkter för att rekonstruera komplexa geometrier. Idealisk för stora objekt som flygplanskroppar eller karossdelar.
Teknik | Typisk noggrannhet | Bäst lämpad för |
Strukturerat ljus | 10-30 µm | Små, komplexa detaljer |
Lasertriangulering | 15-50 µm | Produktionslinjer, medelstora delar |
Time-of-flight | 0,5-2 mm | Stora strukturer, byggnader |
Fotogrammetri | 50-200 µm | Mycket stora objekt |
Typiska noggrannheter i industriella applikationer är 10-30 µm för strukturerat ljus och lasertriangulering, upp till submillimeter för avancerade system som PhoXi Gen3. Det är en precision som manuell mätning med skjutmått eller mäturtavla sällan ens kan kontrollera, och absolut inte dokumentera med samma spårbarhet.
De problem som löses är konkreta. Manuell hantering av komplexa detaljer genererar mätosäkerhet och är beroende av operatörens skicklighet. Ledtider för reverse engineering av äldre delar utan dokumentation kan reduceras från månader till dagar. Och 3D-mätning och precision gör det möjligt att fånga hela geometrin på en gång, inte bara enstaka punkter. Resultatet är ett komplett digitalt underlag för beslutsfattande.
Nu när vi förstår värdet, låt oss se vad som krävs för att komma igång praktiskt med industriell 3D-skanning.
Krav och förutsättningar: Utrustning, miljö och objektberedning
Att bara köpa en 3D-scanner räcker inte. Systemet är alltid summan av hårdvara, mjukvara, referensunderlag och den miljö där mätningen sker. Missar du ett led tappar du noggrannheten utan att förstå varför.
Nödvändig grundutrustning för industriell 3D-skanning:
Scanner (handhållen, arm-monterad eller stativ)
Referenspunkter (retroreflekterande markörer för registrering av skanningar)
Högpresterande dator med tillräcklig GPU för punktmolnsbearbetning
Skanningsprogramvara (t.ex. VXelements, Polyworks, GOM Inspect)
Förbehandlingsmedel: mattspray för glansiga ytor, krideringspulver vid behov
Kalibreringsobjekt (referenspanel med känd geometri)
Miljöfaktorerna underskattas ofta av verkstäder som implementerar skanning för första gången. Direkt solljus skapar problem för strukturerat ljus eftersom systemet inte kan filtrera omgivningsljuset effektivt. Vibrationer från pressar eller truckrörelser stör bildtagningen och ger brus i punktmolnet. Stora temperaturvariationer påverkar både scannern och objektet, speciellt vid mätning av metalldelar med hög termisk expansion.

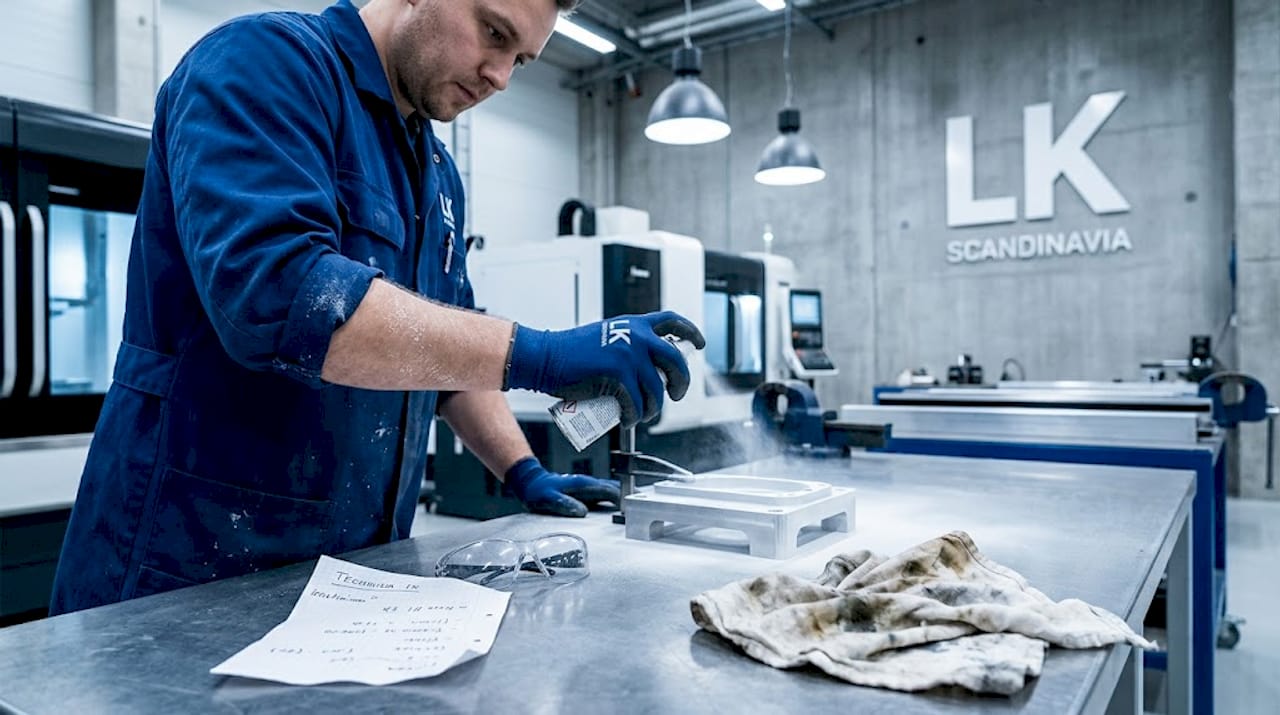

Glansiga, transparenta eller mörka ytor kräver förbehandling. Miljöfaktorer som temperatur, ljus och vibrationer påverkar resultatet, och mikroskalprecision kräver ibland koordinatmätmaskin (CMM) i stället. Det är inte ett misslyckande för 3D-skanning utan ett faktum: rätt verktyg för rätt tillämpning. En erfaren operatör vet var gränsen går.
Yttyp | Utmaning | Åtgärd |
Blank metall | Spegelreflexion ger brus | Mattspray, diffust ljus |
Transparent plast | Genomsläppligt för laser | Krideringspulver |
Kolfiber (mörk) | Absorberar ljus | Spray, längre exponering |
Texturerad yta | Generellt god | Ofta inget förbehandling |
Stor del (>2 m) | Många registreringar | Fotogrammetri som bas |
För effektiva kalibreringsrutiner är det viktigt att kalibrera scannern i samma temperatur som den ska mäta i. Om du kalibrerar i kontorstemperatur och sedan mäter i ett svalt lager kan resultaten avvika märkbart, vilket skapar systematiska fel som är svåra att spåra i efterhand.
Proffstips: Låt scannern acklimatisera sig i minst 30 minuter i mätmiljön innan kalibrering och mätning påbörjas. Det eliminerar termisk drift som annars smyger sig in i resultaten utan synlig varning.
Med rätt utrustning och förberedelse kan du nu genomföra en effektiv och repeterbar 3D-skanning.

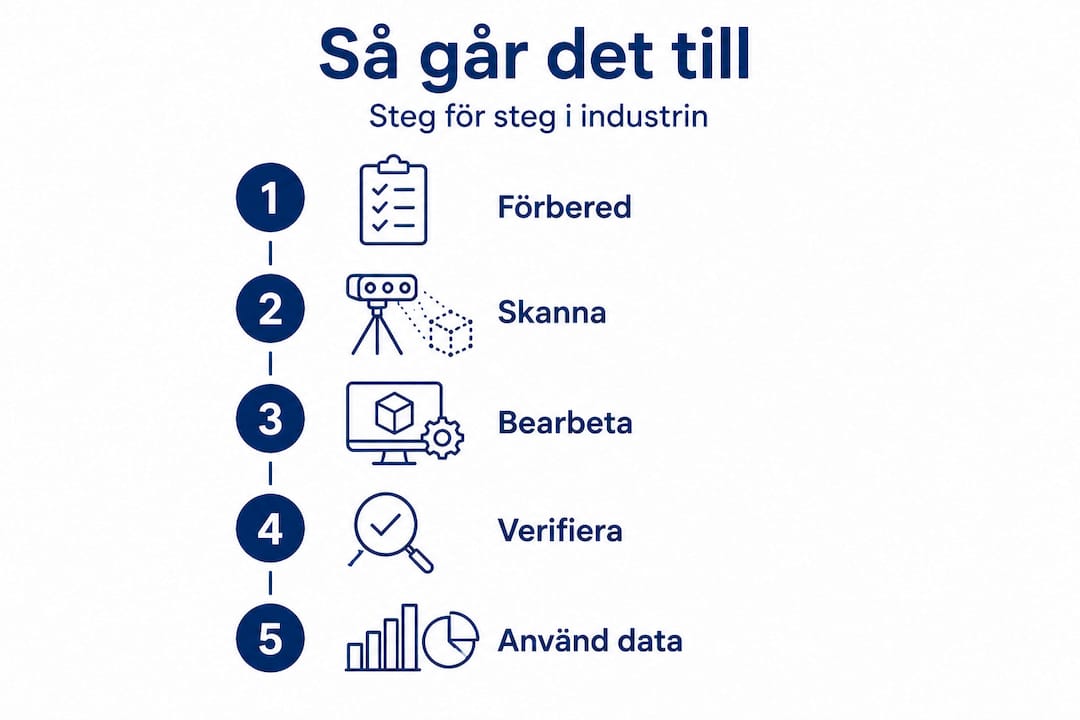

Så genomförs en industriell 3D-skanning steg för steg
Arbetsflödet för industriell 3D-skanning är väldefinierat men kräver precision i varje moment. Slarvar du i ett tidigt steg multipliceras felet i de följande. Här är den fullständiga processen:
Förbered objektet. Applicera förbehandlingsmedel vid behov, säkra objektet så att det inte rör sig under skanning, och placera retroreflekterande markörer i ett oregelbundet mönster (undvik symmetriska placeringar som försvårar automatisk registrering).
Kalibrera scannern. Använd kalibreringspanelen enligt tillverkarens instruktion. Logga kalibreringsvärdet och datumet. Avvik aldrig från detta steg, oavsett hur bråttom det är.

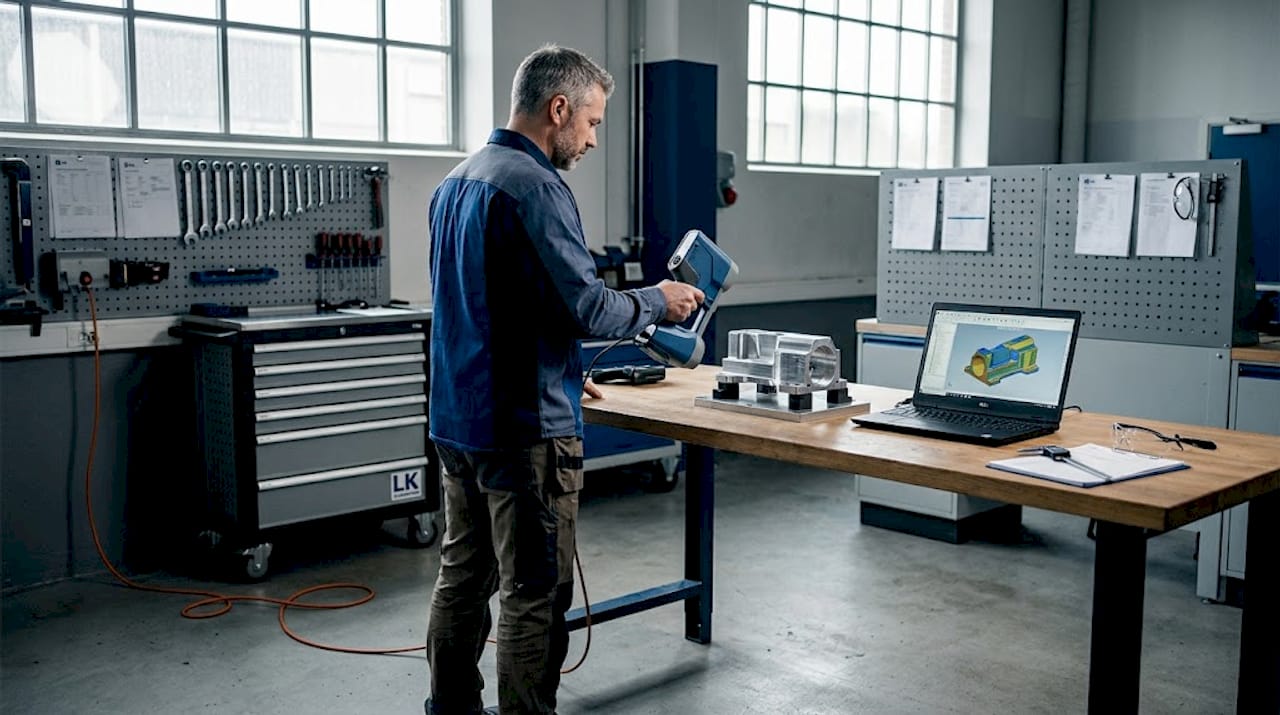

Genomför skanningen. Rör scannern med jämn hastighet och se till att överlappet mellan intilliggande skanpositioner är minst 20-30%. Mjukvaran registrerar i realtid och varnar om registreringen tappar täckning.
Bygg punktmolnet. Mjukvaran sammanfogar de enskilda skanningarna till ett komplett punktmoln baserat på markörpositioner och geometriöverenskommelse. Kontrollera visuellt att inga hål eller störningar finns i kritiska mätområden.
Skapa mesh/polygon. Punktmolnet konverteras till ett polygonnät. Parametrar som punkttäthet och utjämning ställs in beroende på syfte: mer utjämning för visualisering, mindre för mätning.
Efterbearbetning. Skanningsprocessen inkluderar filtrering av brus, hålfyllning i icke-kritiska områden och städning av artefakter. Dokumentera vilka ingrepp som gjorts och varför.
Analys och leverans. Den färdiga modellen jämförs med CAD-nominalen via deviation maps och GD&T-analys, eller exporteras för effektiv 3D-modellering i vidare konstruktionsarbete. Rapporter genereras automatiskt i de flesta professionella programvaror.
“Konsekvens i arbetsflödet är inte ett val utan ett krav. En enda kompromiss i beredningsfasen kan kräva att hela skanningen görs om, vilket kostar mer tid än om man gjort rätt från start.” Det gäller att bygga in checklistor och godkännandekriterier i varje steg, inte bara i slutkontrollen.
Proffstips: Skapa en standardiserad skanningsblankett för varje objekttyp ni hanterar. Den ska dokumentera objektberedning, markörplacering, kalibreringsvärde, miljöförhållanden och operatör. Det sparar timmar vid felsökning och är ovärderligt vid kundrevision.
Se mätning i praktiken för fler genomarbetade exempel på hur arbetsflöden kan anpassas till specifika branscher och komponenttyper.
Stegen är satta. Men hur vet du att mätresultaten faktiskt är tillförlitliga? Nästa steg handlar om verifiering och kvalitetssäkring.
Verifikation: Hur säkerställs kvalitet och repeterbarhet?
En mätning utan verifiering är en gissning med hög upplösning. Industriell kvalitetskontroll kräver inte bara ett bra värde, utan ett värde du kan stå för inför kund, certifieringsorgan och din egna produktionsledning.
Centrala kontrollmoment i en robust verifieringsprocess:
Mätosäkerhetsanalys. Beräkna din totala mätosäkerhet baserat på scannerns specifikation, kalibreringsstatus, objektets termiska expansion och operatörsinducerade variationer. Dokumentera detta i mätrapporten.
Repeterbarhetsstudier. Skanna samma referensdel vid tre separata tillfällen och jämför avvikelserna. En repeterbar process visar avvikelse inom systemets specifikation.
Validering mot referensstandard. Mät en certifierad referensdel (t.ex. steggauge eller referenssfer) och jämför med känt värde. Logga resultatet med datum och kalibreringshistorik.
Dokumentation av avvikelse. Spara deviation maps i rapportformat som är spårbart och daterat. Vid serieproduktion ska varje objekt ha sitt eget mätprotokoll.
Strukturerat ljus passar högprecision på detaljer, laser för stora objekt. Kalibrering och referenspunkter är kritiska för repeterbarhet i båda fallen. Det är inte teknikens råstyrka som avgör resultatet, det är hur metodiskt du arbetar med kalibrering och referenshierarki.
“Validerade mätdata med full spårbarhet är inte bara ett kvalitetskrav, det är ett konkurrensmedel. Kunder som förstår mätteknik väljer leverantörer som kan bevisa sin noggrannhet, inte bara påstå den.”
Kalibrering och spårbarhet bör integreras i verksamhetens kvalitetssystem och följa relevant industristandard. Läs mer om hur du bygger rätt grund via kalibrering och spårbarhet och hur du kopplar det till gällande industristandard för mätteknik.
För jämförelse mellan mätserier bör du använda samma mjukvara, samma registreringspunkter och samma operatör där det är möjligt. Variationer i dessa faktorer är de vanligaste orsakerna till att mätserier inte stämmer överens, trots att scannern i sig fungerar korrekt.
Först när kvaliteten verifierats och processerna fungerar kan du ta hem den verkliga affärsnyttan av 3D-skannade data.
Vanliga tillämpningar och värden i svensk industri
3D-skanning är inte ett verktyg för en enda process. I svensk verkstads- och tillverkningsindustri används tekniken inom ett brett spektrum av kritiska tillämpningar:
Kvalitetskontroll av bearbetade detaljer mot CAD-nominal, med fullständiga deviation maps som ersätter punktmätningar
Reverse engineering av äldre detaljer utan ritningsunderlag, för modernisering, reservdelstillverkning eller konstruktionsförbättring
Fixturvalidering för att bekräfta att spännanordningar håller detaljen i korrekt position under bearbetning
Produktutveckling och prototypvalidering, där tidiga fysiska iterationer snabbt kan jämföras med designintentionen
Digital arkivering av kritiska delar, verktyg och formarna för framtida referens eller certifiering
Användningsområdena i verkstadsindustrin inkluderar kvalitetskontroll, reverse engineering, fixturvalidering, produktutveckling och digital arkivering. Det är en bred verktygslåda som motiverar investeringen i systemet.
Affärsnyttan är mätbar. Svenska industricase visar snabbare projektgenomförande: reverse engineering på fyra veckor i stället för tre månader, och kostnadsbesparingar upp till 40% genom minskade fel och omarbetningar. Det är inte marginella förbättringar, det är strukturella effektivitetsvinster som direkt påverkar marginaler och kapacitet.
I fordonsindustrin används 3D-skanning för att verifiera karossgeometri och svetsfogar. I flygindustrin för att kontrollera kompositdelar mot extremt snäva toleranser. I precisionsmaskintillverkning för att säkerställa att spindlar, ledbanor och hållare uppfyller konstruktionskraven. Tekniken är sektorneutral men resultaten är alltid desamma: snabbare beslut, bättre dokumentation och färre fel som slinker igenom till nästa led.
Se en sammanfattning av fördelar med 3D-skanning för en djupare genomgång av affärsnyttan kopplat till kvalitetsmål och processmognad.
För att verkligen nyttja 3D-skanning maximalt behövs också rätt strategi och kritiskt tänk. Här delar vi våra samlade insikter.
Vår syn: Därför är strategi, utbildning och validering viktigare än själva tekniken
Det är lätt att fastna i scannerns specifikationsblad. Noggrannhet i µm, skanningshastighet i punkter per sekund, programvarukompatibilitet. Allt detta spelar roll. Men vi ser gång på gång att det är faktorer utanför hårdvaran som avgör om en investering i 3D-skanning ger verklig avkastning eller samlar damm i ett hörn.
En scanner av hög klass levererar sina specifikationer under ideala förhållanden. Verkligheten i en verkstad är inte ideal. Ljuset varierar, temperaturen svänger, operatörerna roterar och produktionspressar gör att checklistor hoppas över. Den organisation som bygger in konsekvens, spårbarhet och rutiner kring sin skanningsutrustning får ut tio gånger mer värde än den som köper premium-hårdvara och hoppas att tekniken löser resten.
Utbildning underskattas systematiskt. Vi ser att verkstäder köper en avancerad system och sedan planerar en halvdags introduktion. Det räcker inte. En operatör som förstår varför kalibrering görs, inte bara hur, fångar avvikelser tidigt och vet när ett resultat ska ifrågasättas. Det är skillnaden mellan ett verktyg som används korrekt och ett verktyg som producerar siffror ingen litar på.
Systematisk validering är affärskritisk, inte administrativ börda. När en kund eller ett certifieringsorgan begär mätdokumentation är det inte tillräckligt att visa en bild av ett punktmoln. Du behöver visa kalibreringsstatus, spårbarhet mot nationell mätstandard och repeterbarhetsstudier. Organisationer som har byggt in detta från dag ett klarar revisioner utan stress. De som inte gjort det lär sig det den hårda vägen.
Vårt råd: börja med processmognad. Kartlägg exakt vilka beslut som fattas baserade på mätdata, vem som fattar dem och vilken dokumentation som krävs. Bygg sedan skanningssystemet runt dessa krav. Det är den inversen av hur det oftast görs, och det är därför det fungerar.
Effektiva rutiner för kalibrering är startpunkten för en hållbar mätprocess. Det är inte glamoröst, men det är grunden som allt annat vilar på.
Nästa steg: Utforska rätt lösningar för din verksamhet
Du har nu en komplett bild av industriell 3D-skanning: från teknikval och miljöförberedelse till det praktiska arbetsflödet och verifikation. Nästa steg är att välja rätt lösning för dina specifika behov, och det kräver att du testar mot dina egna detaljer och processer.
Hos LK Scandinavia AB representerar vi ledande varumärken inom industriell mätteknik och hjälper dig att matcha rätt scanner mot rätt tillämpning. Är du intresserad av en flexibel handhållen lösning för komplexa geometrier? Titta närmre på KSCAN X 3D-scanner som kombinerar hög precision med portabilitet. Har du befintlig utrustning som behöver moderniseras? Vi erbjuder uppgraderingslösningar anpassade för att förlänga livslängden på din mätinstallation. Vill du utforska hela bredden av toppmoderna handhållna system, besök vår produktsida för scanners från SCANTECH. Kontakta oss för en behovsanalys eller boka ett produkttest direkt mot dina egna komponenter.
Vanliga frågor om industriell 3D-skanning
Vad skiljer industriell 3D-skanning från enklare 3D-scanning?
Industriell 3D-skanning når noggrannheter på 10-30 µm med repeterbar mätnoggrannhet och klarar kraven i hårda industrimiljöer, till skillnad från konsumentskannrar som är optimerade för visualisering snarare än metrologi.
Vilka material kan vara svåra att skanna?
Glansiga, transparenta eller mörka ytor kräver ofta förbehandling med mattspray eller krideringspulver för att ge tillförlitliga mätresultat och undvika brus i punktmolnet.
Hur integreras 3D-skannade data med CAD/CAM-system?
Skanningsprocessen går från punktmoln via polygonmesh och efterbearbetning till CAD-modell, som sedan exporteras i standardformat som STEP eller IGES för vidare användning i CAD/CAM-miljöer.
Hur ofta behöver en 3D-scanner kalibreras i industrimiljö?
Kalibrering bör utföras dagligen vid intensiv användning, alltid efter transport och efter varje stor förändring i omgivningstemperatur, för att garantera repeterbarhet och spårbarhet i mätresultaten.
När ska man välja laser vs. strukturerat ljus?
Strukturerat ljus passar bäst för högprecision på detaljerade, mindre komponenter, medan laser lämpar sig för stora industridetaljer där portabilitet och räckvidd väger tyngre än yttersta noggrannhet.
