Process för maskinkalibrering: guide för ingenjörer
- för 1 dag sedan
- 6 min läsning
Kort sagt:
Maskinkalibrering är en systematisk process för att justera och verifiera maskiners komponenter så att de håller inom angivna toleranser och kvalitetsstandarder. Genom noggranna förberedelser, iterativa justeringar och dokumenterad verifiering säkerställs att maskinen producerar delar med rätt mått, vilket minskar risken för fel och kundreklamationer.
Maskinkalibrering definieras som den systematiska processen att justera och verifiera maskinens komponenter så att de arbetar inom specificerade toleranser och kvalitetsstandarder. Processen inkluderar visuell inspektion, mätning med precisionsutrustning, mekaniska justeringar och utfärdande av kalibreringscertifikat enligt ISO 9001. Utan en strukturerad process för maskinkalibrering riskerar tillverkare att producera delar utanför tolerans, vilket leder till kassationer, omarbetning och i värsta fall kundreklamationer. Den här guiden ger dig konkreta steg, beräkningsexempel och praktiska råd för att genomföra kalibrering korrekt.
Vilka förberedelser krävs för effektiv maskinkalibrering?
Förberedelserna avgör om kalibreringen lyckas eller misslyckas. En maskin som inte är ren, mekaniskt stabil och termiskt balanserad ger mätvärden som inte speglar verkligt beteende.
Följande förberedelser är obligatoriska innan kalibrering påbörjas:
Rengöring av maskinen. Ta bort spånor, kylvätskerester och smuts från alla rörliga delar och styrningar. Lösa fästelement och smuts kan omedelbart påverka noggrannheten negativt.
Visuell inspektion. Kontrollera att inga delar är lösa, slitna eller skadade. Dra åt skruvar och fästelement enligt tillverkarens momentvärden.
Termisk stabilisering. Gjutjärnsdelar behöver vila och termisk uppvärmning för att stabilisera innan exakta kalibreringar kan genomföras. Placera maskinen på kilunderlag och låt den vila i 24 timmar.
Hydraulisk uppvärmning. Kör hydraulsystemet i 30–60 minuter för att nå termisk stabilitet innan kritiska mätningar utförs.
Kontroll av mätinstrument. Säkerställ att mätklockor, lasermätare och referensmått är giltigt kalibrerade med aktuella certifikat.

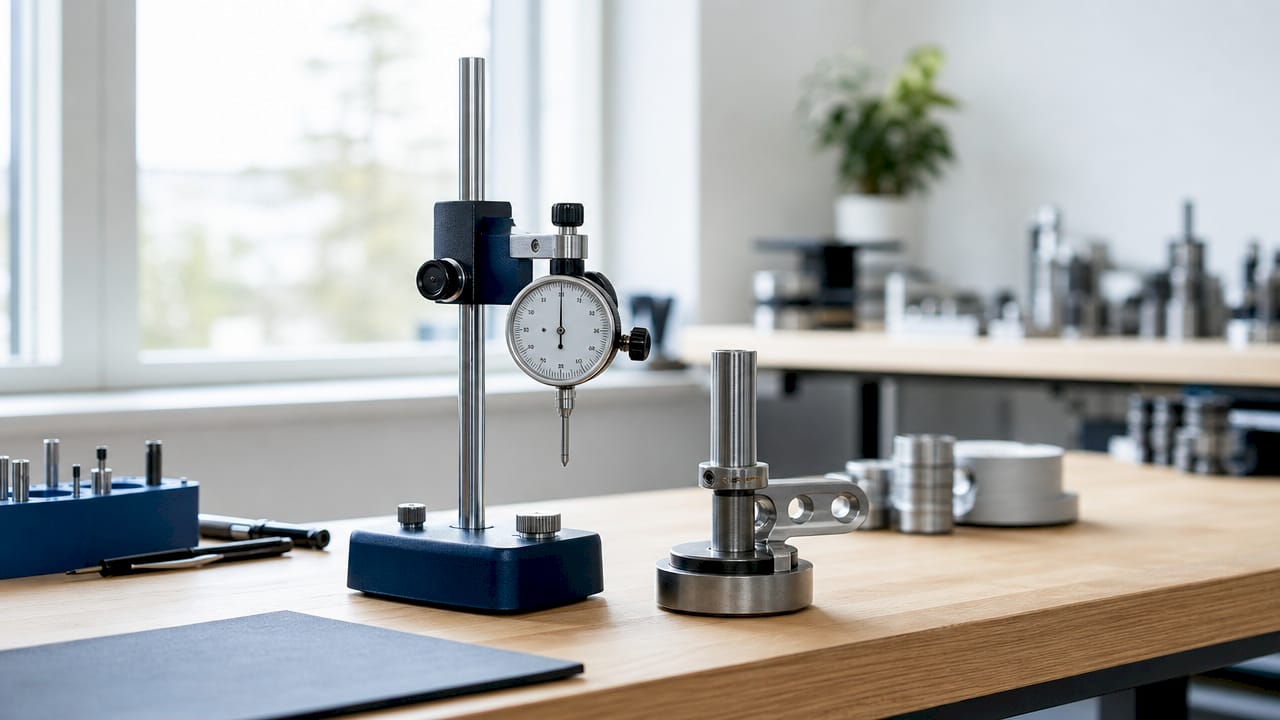

Nödvändiga mätinstrument inkluderar mätklockor med upplösning på minst 0,001 mm, lasermätare för linjäritet och vinkelräthet, samt ett vattenpass med hög känslighet för nivellering. Kalibreringscertifikat för alla referensinstrument ska vara spårbara till nationella eller internationella mätnormaler.
Proffstips: Kontrollera alltid att maskinens monteringsbas är plan och stabil. En felaktig monteringsbas skapar spänningar i ramen som inte kan kompenseras med elektroniska justeringar, och som på sikt förkortar maskinens livslängd.
Hur genomförs steg-för-steg kalibrering av maskinaxlar?
Axelkalibrering bygger på en iterativ mät-beräkna-uppdatera-cykel. Varje iteration minskar felet tills maskinen arbetar inom specificerad tolerans. Målet för kritisk precisionsbearbetning är att nå toleranser på ±0,005 mm över rörelseområdet.
Följ dessa steg för att kalibrera en linjär axel, till exempel Z-axeln på en CNC-maskin:
Nollställ referenspunkten. Flytta axeln till startposition och nollställ mätinstrumentet mot ett känt referensmått.
Beordra en känd förflyttning. Ge maskinen kommando att flytta ett exakt avstånd, till exempel 100 mm.
Mät faktiskt avstånd. Läs av det faktiska förflyttningsavståndet med lasermätare eller mätklocka.
Beräkna korrigeringsfaktor. Använd formeln: Ny steg/mm = gammal steg/mm × (beordrat avstånd ÷ faktiskt uppmätt avstånd).
Uppdatera maskinparametern. Skriv in det nya steg/mm-värdet i styrsystemet.
Verifiera vid minst tre punkter. Mät vid 25%, 50% och 100% av axelns rörelseområde för att bekräfta att korrigeringen håller längs hela sträckan.
Upprepa vid behov. Om avvikelsen fortfarande överstiger toleransen, kör ytterligare en iteration.
Beräkningsexempel för steg per millimeter
Parameter | Värde |
Gammal steg/mm | 200,00 |
Beordrat avstånd | 100,00 mm |
Faktiskt uppmätt avstånd | 100,12 mm |
Ny steg/mm | 200,00 × (100,00 ÷ 100,12) = 199,76 |
Exemplet visar att maskinen rörde sig 0,12 mm för långt. Det nya steg/mm-värdet kompenserar för detta fel. Kalibrering av axlar med iterativa cykler minskar felmarginaler till ±0,005 mm över rörelseområdet.
Glapp i kulskruvar och styrningar är ett mekaniskt fel som måste åtgärdas fysiskt innan elektronisk kompensation ger meningsfull effekt. Elektronisk glappkompensation döljer problemet tillfälligt men löser inte grundorsaken. Byt eller justera mekaniska komponenter först, kalibrera sedan.
Proffstips: Verifiera alltid kalibreringen i båda rörelseriktningarna. Glapp ger olika mätvärden beroende på om axeln rör sig i positiv eller negativ riktning. Mät i båda riktningarna och beräkna medelvärdet som grund för kompensation.
Vilka är de vanligaste felen vid maskinkalibrering?
Kalibrering misslyckas oftast inte på grund av felaktig beräkning, utan på grund av förbisedda mekaniska eller miljömässiga faktorer. Att känna till dessa fel sparar tid och förhindrar att kalibreringen behöver göras om.
De vanligaste misstagen är:
Nivellering mot bädden istället för verktygshållaren. Nivellering bör göras med referens till verktygshållaren, inte bädden, för att undvika metrologiska fel som inte kan korrigeras programmässigt. Bädden kan vara böjd eller ojämn utan att det syns visuellt.
Felaktig nollställning av kröningskompensation. Automatisk kröningskompensation kan orsaka återkopplingskonflikter om den inte nollställs korrekt innan kalibrering påbörjas. Resultatet är motstridiga korrektioner som gör kalibreringen ineffektiv.
Kalibrering utan förkalibreringskontroller. Att hoppa över rengöring och åtdragning av skruvar leder till ogiltiga mätvärden redan från start.
Termisk instabilitet. Mätningar som utförs innan maskinen nått termisk jämvikt ger värden som förändras när maskinen värms upp under produktion.
Felaktig monteringsbas. En ojämn eller instabil monteringsbas skapar ramspänningar som påverkar maskinens geometri och precision under hela dess livstid.
Operatörer som lär sig kalibreringsprocessens detaljer kan felsöka och undvika att blint lita på automatiska system. Automatik ersätter inte förståelse för vad som faktiskt mäts och varför.
Kröningskompensationsinställningar förtjänar särskild uppmärksamhet. Felaktigt inställd kröningskompensation skapar mätfel som är svåra att spåra eftersom de ser ut som slumpmässiga variationer snarare än systematiska avvikelser. Kontrollera alltid dessa inställningar som ett separat steg i förkalibreringschecken. För en djupare förståelse av hur kalibrering påverkar kvalitet och spårbarhet i industrin finns kompletterande information tillgänglig.
Hur verifierar du att maskinen håller sig kalibrerad?
En kalibrering som inte verifieras är inte fullständig. Verifiering bekräftar att justeringarna faktiskt ger rätt resultat under produktionsförhållanden, inte bara under kontrollerade mätförhållanden.
Genomför verifiering i följande ordning:
Tillverka en provdel. Kör maskinen med ett representativt program och producera en del i produktionsmaterial.
Mät provdelens dimensioner. Kontrollera alla kritiska mått med kalibrerade mätinstrument. Avvikelser jämförs mot designspecifikationer för att avgöra om kalibreringen lyckades.
Dokumentera resultaten. Registrera uppmätta värden, avvikelser och vilka justeringar som gjordes. Dokumentationen är grunden för spårbarhet.
Utfärda kalibreringscertifikat. Certifikatet ska innehålla datum, ansvarig tekniker, mätinstrumentens identitet och certifikatnummer, samt uppmätta värden före och efter justering.
Fastställ nästa kalibreringsintervall. Basera intervallet på maskinens användningsintensitet, tillverkarens rekommendation och historiska driftdata.
Rekommenderade kalibreringsintervall per maskintyp
Maskintyp | Rekommenderat intervall |
CNC-fräsmaskin, hög belastning | Var 3:e månad |
CNC-svarv, normal produktion | Var 6:e månad |
Kantpress, kritisk tolerans | Var 3:e månad |
Koordinatmätmaskin (KMM) | Enligt tillverkarens schema, minst årligen |
Regelbunden dokumenterad kalibrering och certifiering enligt ISO 9001 säkerställer spårbarhet och kvalitet över tid. Spårbarhet innebär att du alltid kan visa vilken maskin som tillverkade en specifik del, när den kalibrerades och med vilka instrument. Att bygga effektiva kalibreringsrutiner för långsiktig kvalitet kräver att intervaller, ansvar och dokumentationskrav är skriftligt fastställda.
Viktiga insikter

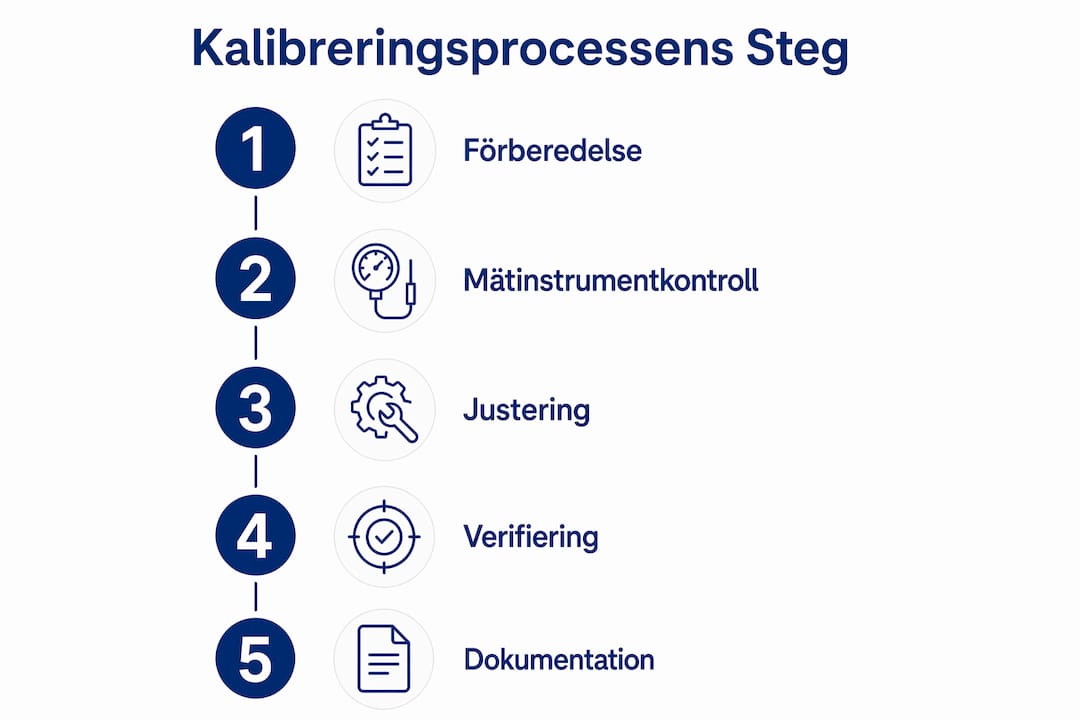

En strukturerad process för maskinkalibrering, med korrekt förberedelse, iterativ axeljustering och dokumenterad verifiering, är det enda sättet att garantera att maskinen håller specificerade toleranser under produktion.
Punkt | Detaljer |
Förberedelse är avgörande | Rengör, inspektera och låt maskinen nå termisk stabilitet innan kalibrering påbörjas. |
Iterativ axeljustering | Använd formeln ny steg/mm = gammal × (beordrat ÷ faktiskt) och verifiera vid minst tre punkter. |
Mekanik före elektronik | Åtgärda glapp och slitage fysiskt innan elektronisk kompensation används. |
Dokumentation ger spårbarhet | Kalibreringscertifikat enligt ISO 9001 är obligatoriska för kvalitetssäkrad produktion. |
Regelbundna intervaller | Fastställ kalibreringsintervall baserade på maskintyp, belastning och historiska driftdata. |
Kalibrering är ett hantverk, inte bara en procedur
Jag har sett många kalibreringsproblem i produktionsmiljöer, och det mest återkommande mönstret är att operatören litar mer på styrsystemets automatik än på sin egen förståelse av vad som faktiskt händer mekaniskt. Automatisk kröningskompensation är ett bra exempel. Systemet är utformat för att hjälpa, men om det inte nollställs korrekt skapar det konflikter som är svårare att felsöka än det ursprungliga problemet.
Det som skiljer en bra kalibreringstekniker från en genomsnittlig är förmågan att läsa maskinen. Termisk instabilitet syns inte alltid i mätvärdena direkt, men den visar sig i produktionen när toleranserna börjar vandra under skiftets gång. Den tekniker som förstår varför gjutjärnet behöver 24 timmar på kilunderlag vet också varför mätvärdena från morgonen inte stämmer med eftermiddagens.
Min starkaste rekommendation är att aldrig hoppa över förkalibreringschecken, oavsett hur bråttom det är. En kalibrering som utförs på en smutsig eller mekaniskt instabil maskin ger ett falskt resultat. Det tar längre tid att rätta till ett felaktigt kalibrerat system än att göra det rätt från början. Investeringen i tid för korrekt förberedelse betalar sig alltid.
Slutligen: dokumentera allt. Kalibreringscertifikat är inte bara ett ISO-krav. De är din felsökningshistorik. Nästa gång en del är utanför tolerans kan du gå tillbaka och se exakt när maskinen senast kalibrerades, vilka värden som uppmättes och om trenden pekar mot ett mekaniskt slitage som behöver åtgärdas.
— Markus
Lksab erbjuder kalibreringslösningar för tillverkningsindustrin
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology och API metrology, och erbjuder mätinstrument och tjänster anpassade för krävande produktionsmiljöer. För verkstäder som behöver uppgradera äldre maskiner finns maskinuppgradering och retrofit som ett alternativ till nyinvestering. Lksab erbjuder även lasertrackers och tillbehör för noggrann geometrimätning och kalibrering av stora maskiner och strukturer. Kontakta Lksab för rådgivning om vilka mätlösningar som passar din specifika maskinpark och dina toleranskrav.
Vanliga frågor
Vad är process för maskinkalibrering?
Maskinkalibrering är den systematiska processen att justera och verifiera maskinkomponenter så att de arbetar inom specificerade toleranser. Processen inkluderar inspektion, mätning, mekaniska justeringar och dokumentation enligt ISO 9001.
Hur ofta bör kalibrering av maskiner genomföras?
Kalibreringsintervallet beror på maskintyp och belastning. CNC-fräsmaskiner i hög produktion kalibreras var 3:e månad, medan koordinatmätmaskiner följer tillverkarens schema, minst en gång per år.
Vilka mätinstrument behövs för maskinkalibrering?
Grundläggande instrument inkluderar mätklockor med upplösning på minst 0,001 mm, lasermätare för linjäritet och ett känsligt vattenpass för nivellering. Alla instrument ska ha giltiga kalibreringscertifikat spårbara till nationella mätnormaler.
Varför misslyckas kalibrering trots elektronisk kompensation?
Elektronisk kompensation kan inte korrigera mekaniska grundfel som glapp i kulskruvar eller en ojämn monteringsbas. Mekaniska problem måste åtgärdas fysiskt innan elektronisk kompensation ger korrekt resultat.
Vad ska ett kalibreringscertifikat innehålla?
Ett kalibreringscertifikat ska innehålla datum, ansvarig tekniker, mätinstrumentens identitet och certifikatnummer, samt uppmätta värden före och efter justering. Certifikatet är grunden för spårbarhet i ett ISO 9001-certifierat kvalitetssystem.
