Typer av laserstråleskannrar för industrin 2026
- för 2 dagar sedan
- 7 min läsning
Kort sagt:
Laserstråleskannrar används inom industrin för att mäta geometri och avstånd med hög precision. Valet av skannertyp påverkas av mätteknik, noggrannhet, objektets storlek och ytegenskaper för att möta olika krav.
Laserstråleskannrar är mätinstrument som använder fokuserat laserljus för att registrera geometri, avstånd och form med hög noggrannhet. Inom tillverkning och kvalitetskontroll delas typer av laserstråleskannrar in i stationära stativskannrar, mobila system och handhållna enheter, men de skiljer sig också efter mätteknik: triangulering, time-of-flight och laserlinje. Rätt val avgör om du mäter med mikrometer- eller centimeternoggrannhet. Den här genomgången ger ingenjörer och kvalitetsansvariga ett konkret underlag för att välja rätt skanner till rätt tillämpning.
Vilka är de huvudsakliga typerna av laserstråleskannrar inom industrin?
Industriella laserstråleskannrar delas primärt in efter rörlighet och driftsätt. Varje kategori har tydliga styrkor och passar olika mätsituationer.

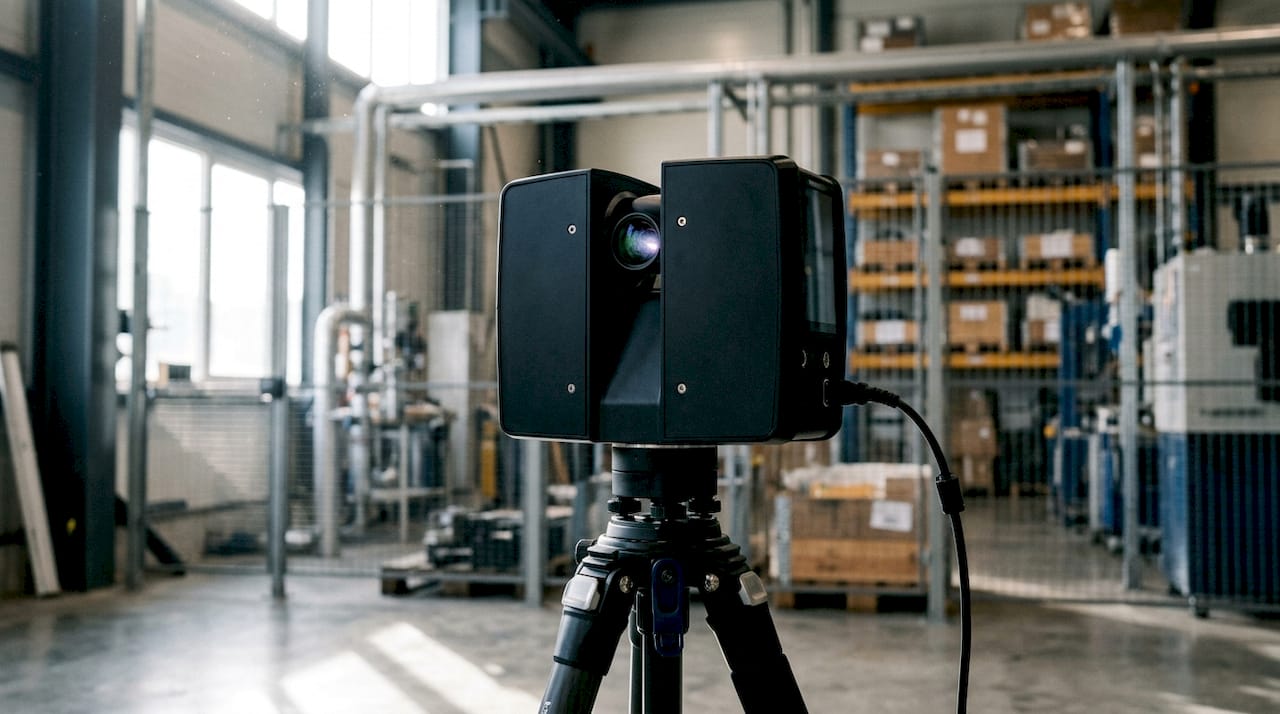

Stationära stativskannrar
Stationära stativskannrar placeras fast under mätningen och levererar millimeternoggrannhet med ca 30 miljoner punkter per skanningsposition. Den höga punkttätheten gör dem lämpliga för detaljerade geometriinspektioner av komplexa detaljer inom flyg- och fordonsindustrin. Nackdelen är att de kräver mer tid per mätposition och är svårare att flytta i trånga miljöer.
Mobila laserskannrar
Mobila system monteras på vagnar, fordon eller robotarmar och täcker stora ytor snabbt. Mobilskanning ger centimeternoggrannhet och passar bäst för översiktsmätningar, fabriksdokumentation och stora konstruktioner. Hastigheten är deras tydligaste fördel, men precisionen räcker inte alltid för toleranskritiska detaljer.

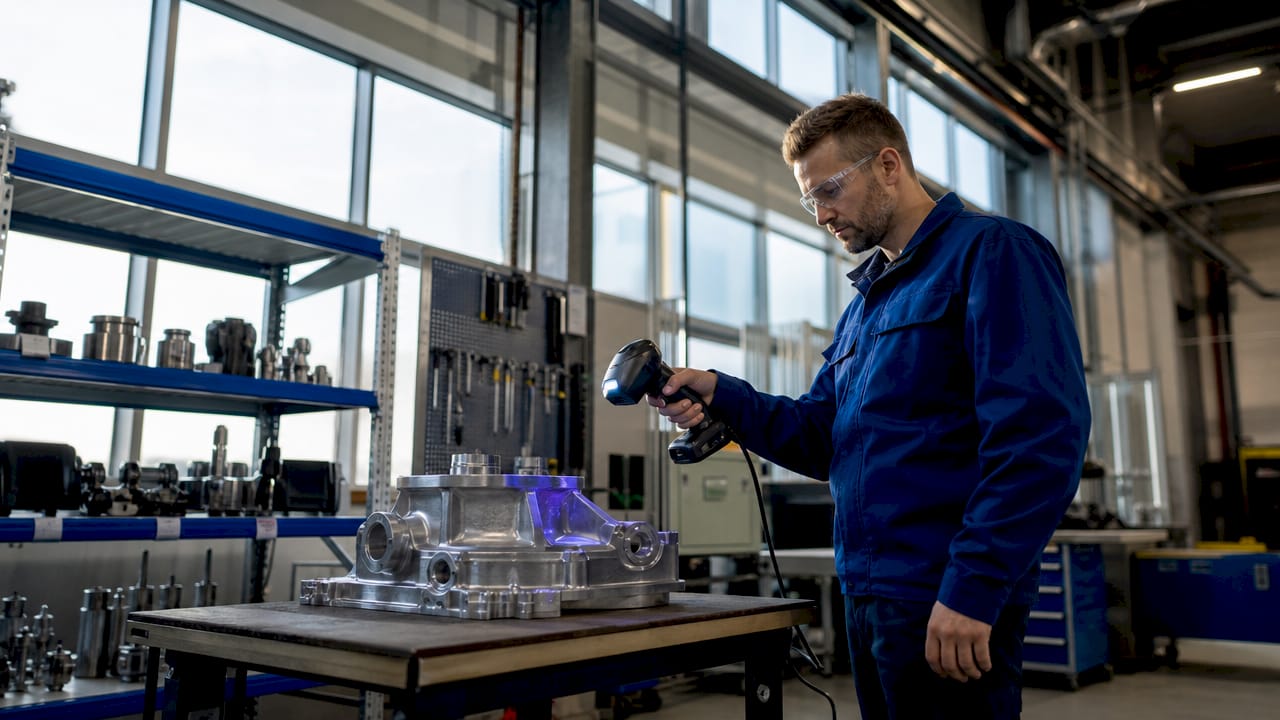

Handhållna laserskannrar
Handhållna skannrar ger operatören maximal rörlighet och passar för svåråtkomliga ytor och komplexa former. De kombinerar ofta strukturerat ljus med laserteknik för att skapa täta punktmoln direkt i fält. Modeller som SIMSCAN och TrackScan P42 från Lksabs sortiment är exempel på handhållna skannrar anpassade för industriell precisionsmätning.
Typiska användningsområden per kategori:
Stationär stativskanner: Dimensionskontroll av pressade plåtdetaljer, turbinblad och gjutgods
Mobil skanner: Fabrikslayout, byggdokumentation och infrastrukturinspektion
Handhållen skanner: Omvänd konstruktion, prototypverifiering och inspektion av svåråtkomliga ytor
Hur skiljer sig laserstråleskannrar efter mätteknik och ljuskälla?
Mättekniken avgör vilken typ av data skannern producerar och hur noggrann den är. De tre dominerande metoderna är triangulering, time-of-flight och laserlinje.
Lasertriangulering
Triangulering mäter avstånd genom att beräkna vinkeln mellan en projicerad laserstråle och en kamerasensor. Upplösningen ligger mellan 0,1 och 10 µm med förvärvsfrekvenser upp till 50 kHz. Det gör triangulering till standardvalet för realtidsinspektion av detaljer med snäva toleranser i produktionslinjer.
Time-of-flight (LiDAR)
Time-of-flight mäter hur lång tid det tar för en laserpuls att studsa tillbaka från ytan. Metoden ger lägre upplösning än triangulering men fungerar på avstånd från några meter upp till hundratals meter. LiDAR används därför för storskalig miljödokumentation, fabrikskartering och infrastrukturprojekt.
Punkt-, linje- och korslasersensorer
Laserstråleskannrar delas in i punkt-, linje- och korslasermoduler med tydligt skilda funktioner. Punktlasrar mäter avstånd längs en enda axel. Linjelasrar projicerar en laserlinje och skapar 2D-profiler som bygger upp 3D-data när objektet rör sig. Korslasrar projicerar två korsande linjer och möjliggör dubbelaxlig geometrikontroll i ett enda mätmoment.
Blå kontra röd laser
Valet av ljuskälla påverkar mätresultatet direkt. Blå lasrar vid 405 nm ger tillförlitligare mätning på blanka och transparenta ytor jämfört med röda lasrar vid 650–660 nm. Röda lasrar fungerar utmärkt på diffusa, matta ytor som gjutjärn och plast. Blanka metallytor, glas och polerade komponenter kräver blå laser för att undvika reflektion och brus.
Proffstips: Välj alltid blå laser när du mäter polerade eller transparenta material. Röd laser på blanka ytor ger systematiska fel som är svåra att identifiera i efterhand.
Hur väljer man rätt typ av laserstråleskanner för industriella tillämpningar?
Valet av skanner handlar om att matcha teknikens egenskaper mot mätkravens verklighet. Det avgörande valet beror på mätkrav, objektstorlek och tidsplan, inte enbart på teknisk prestanda i sig.
1. Analysera noggrannhetskravet
Börja med att fastställa vilken tolerans som gäller för den aktuella detaljen. Kräver processen mikrometer- eller millimeternoggrannhet? Triangulering med stationär skanner passar toleranser under 0,1 mm. Mobil skanning räcker för toleranser på centimeternivå.
2. Bedöm objektets storlek och tillgänglighet
Stora objekt som karosserier eller turbinhus kräver antingen mobil skanning eller flera stationära positioner. Små detaljer med komplexa inre geometrier mäts bäst med handhållna skannrar eller koordinatmätmaskiner med laserscanner. Tänk också på om detaljen kan roteras eller om skannern måste röra sig runt objektet.
3. Prioritera mätprocessens hastighet
Produktionslinjer med hög takt kräver skannrar med hög förvärvsfrekvens. Mätfrekvenser upp till 50 kHz möjliggör realtidsinspektion i dynamiska miljöer. Kom ihåg att hög mätfrekvens kräver balans mot brus. Att bara välja högsta möjliga frekvens utan att justera övriga parametrar ger inte automatiskt bättre data.
4. Beakta material och ytegenskaper
Diffusa ytor ger bäst signal med röd laser. Blanka, polerade eller transparenta ytor kräver blå laser. Mörka eller absorberande material kan kräva extra ljusstyrka eller anpassad exponeringstid. Miljöfaktorer som damm, vibrationer och temperaturvariationer påverkar också mätresultatet och bör ingå i kravspecifikationen.
5. Kombinera metoder när det behövs
Komplexa projekt kräver ofta mer än en skannertyp. En stationär skanner kan mäta kritiska toleranser på en detalj medan en mobil skanner dokumenterar omgivande struktur. Korssensorer kräver noggrann kalibrering för att eliminera systematiska fel vid flerdimensionella mätningar. Att kombinera metoder ger fullständigare data utan att kompromissa med noggrannheten på kritiska punkter.
Proffstips: Dokumentera alltid mätkraven i en kravspecifikation innan du väljer skanner. Ingenjörer som hoppar direkt till produktval utan kravanalys väljer ofta överkvalificerad eller underdimensionerad utrustning.
Jämförelse av industriella skannertyper och nyckelegenskaper
Tabellen nedan sammanfattar de viktigaste parametrarna för de tre huvudsakliga skannertyper som används inom industriell precisionsmätning.
Skannertyp | Noggrannhet | Arbetsavstånd | Punktkapacitet | Typisk tillämpning |
Stationär stativskanner | Millimeternivå | 0,5–100 m | Ca 30 miljoner per position | Geometriinspektion, turbinblad, karosseri |
Handhållen laserskanner | 0,05–0,5 mm | 0,1–3 m | Hög täckning per sweep | Omvänd konstruktion, svåråtkomliga ytor |
Trianguleringssensor (inline) | 0,1–10 µm | Några mm till 1 m | Upp till 50 kHz frekvens | Realtidsinspektion i produktionslinje |
Mobil laserskanner | Centimeternivå | 0,5–200 m | Stor yta per tidsenhet | Fabriksdokumentation, infrastruktur |
LiDAR (time-of-flight) | Centimeter till decimeter | 1–500 m | Miljoner punkter per sekund | Miljökartering, storskaliga objekt |
Stationära skannrar dominerar i situationer där noggrannheten är avgörande och mättiden är sekundär. Mobila system och LiDAR tar över när ytan är stor och snabb täckning väger tyngre än mikrometer. Inline-trianguleringssensorer är standardvalet för automatiserad kvalitetskontroll i produktionslinjer med högt tempo.
Lksab erbjuder avancerade Nikon laserskannrar som täcker flera av dessa kategorier, inklusive modeller anpassade för flyg- och fordonsindustrin.
Vilka trender formar laserstråleskannrar 2026?
Laserskanning har gått från specialistteknik till ett vardagsverktyg inom industriell mätning. Laserskanning möjliggör bättre kvalitetskontroll genom digitala tvillingar och kombinerad sensordata. Det förändrar hur tillverkare planerar, inspekterar och underhåller produktionsanläggningar.
“Markbaserade stativskannrar kombineras allt oftare med drönarscanning för att skapa detaljerade digitala tvillingar med fullständig miljödata, vilket förbättrar beslutsunderlaget inom industriprojekt.” — Laserscanning nyckeln till precisa digitala tvillingar
Tre trender driver utvecklingen framåt under 2026:
Digitala tvillingar och kombinerad sensordata. Stationär skanning kombineras med drönardata för att skapa kompletta 3D-modeller av hela anläggningar. Det ger projektingenjörer ett beslutsunderlag som tidigare krävde månader av manuell dokumentation.
AI-driven databehandling. Punktmoln med miljontals datapunkter kräver kraftfull bearbetning. AI-algoritmer identifierar avvikelser, klassificerar ytor och genererar mätrapporter automatiskt. Det minskar behovet av manuell analys och kortar ledtiden från skanning till beslut.
Förbättrade ljuskällor och multisensorintegration. Nästa generation skannrar kombinerar blå och röd laser i samma enhet för att hantera varierande ytegenskaper utan att byta sensor. Integration med koordinatmätmaskiner, lasertracker och robotarmar skapar flexibla mätsystem som anpassar sig till produktionens behov. Lksab representerar API metrology och Nikon Metrology, två tillverkare som aktivt driver denna integration.
Viktiga insikter
Rätt typ av laserstråleskanner väljs utifrån noggrannhetskrav, objektstorlek och ytegenskaper, inte enbart utifrån teknisk topprestanda.
Punkt | Detaljer |
Stationär vs mobil | Stationär ger millimeternoggrannhet med 30 miljoner punkter; mobil ger centimeternoggrannhet med snabb täckning. |
Mätteknik avgör precision | Triangulering ger 0,1–10 µm; time-of-flight passar storskaliga miljöer med lägre krav. |
Ljuskälla och ytmaterial | Blå laser (405 nm) krävs för blanka och transparenta ytor; röd laser (650–660 nm) fungerar på diffusa ytor. |
Kalibrering är kritisk | Korssensorer och flerdimensionella system kräver noggrann kalibrering för att eliminera systematiska fel. |
Kombinera metoder | Komplexa projekt kräver ofta stationär och mobil skanning parallellt för fullständig datakvalitet. |
Vad jag lärt mig om att välja rätt skanner i praktiken
Efter att ha arbetat med industriell laserskanning i många år är min tydligaste observation denna: de flesta misstag sker inte vid val av skannermodell utan vid val av mätteknik. Ingenjörer fastnar ofta vid varumärke och specifikationsblad i stället för att börja med frågan om vad ytan faktiskt kräver.
Jag har sett fall där ett tillverkningsföretag investerade i en högpresterande röd laserskanner för inspektion av polerade aluminiumdetaljer. Resultatet var systematiska mätfel som tog månader att spåra. Problemet var inte skannern utan ljuskällan. En blå laser hade löst det från dag ett.
En annan vanlig fallgrop är att underskatta värdet av kalibrering vid flerdimensionella mätningar. Korssensorer är kraftfulla verktyg, men utan korrekt kalibrering producerar de data som ser rimlig ut men innehåller dolda systematiska avvikelser. Det är den typen av fel som passerar kvalitetskontroll och dyker upp som reklamationer längre fram i kedjan.
Min rekommendation till kvalitetsansvariga är att alltid göra en kort mätkravanalys innan upphandling. Definiera toleransklass, ytmaterial och mätmiljö. Välj sedan teknik. Det omvända tillvägagångssättet kostar alltid mer i längden. Lksab erbjuder teknisk rådgivning som hjälper dig att göra den analysen strukturerat, vilket är ett bra sätt att undvika de vanligaste felen.
— Markus
Lksab hjälper dig välja rätt laserskanner
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, scanology och API metrology. Sortimentet täcker hela spektrumet av industriella laserskannrar, från handhållna enheter som SIMSCAN E till avancerade system som KSCAN X för krävande precisionsmätning.
Har du befintlig mätutrustning som inte längre möter produktionens krav? Lksabs uppgraderingstjänst anpassar och moderniserar din mätlinje utan att du behöver byta ut hela systemet. Kontakta Lksab för en teknisk genomgång av dina mätkrav och få konkreta rekommendationer för rätt skannertyp till din tillämpning.
Vanliga frågor
Vad är skillnaden mellan triangulering och time-of-flight?
Triangulering mäter vinkeln mellan laserstråle och kamerasensor och ger upplösning ner till 0,1 µm. Time-of-flight mäter pulsens restid och passar stora avstånd men ger lägre precision på centimeter- till decimeternivå.
Vilken skannertyp ger högst noggrannhet?
Stationära trianguleringsskannrar och inline-sensorer ger högst noggrannhet, med upplösningar från 0,1 µm och mätfrekvenser upp till 50 kHz. De passar bäst för toleranskritiska detaljer i kontrollerade miljöer.
När ska jag välja blå laser framför röd?
Blå laser vid 405 nm är rätt val för blanka, polerade eller transparenta ytor. Röd laser vid 650–660 nm fungerar på diffusa och matta material som gjutjärn och plast.
Hur många punkter samlar en stationär skanner per position?
En stationär stativskanner samlar normalt cirka 30 miljoner punkter per skanningsposition. Det ger tillräcklig täckning för detaljerade geometriinspektioner av komplexa industridetaljer.
Kan man kombinera olika skannertyper i samma projekt?
Ja, och det är ofta det bästa alternativet för komplexa projekt. Stationär skanning hanterar toleranskritiska detaljer medan mobil skanning täcker omgivande struktur. Kombinationen ger fullständig data utan att kompromissa med noggrannheten där det verkligen räknas.
