Mätning och precision i maskinelement: ingenjörens guide
- 2 juli
- 7 min läsning
Kort sagt:
Precisionsmätning av maskinelement säkerställer att komponenter fungerar korrekt och håller längre.
Valet av mätmetod och tydlig dokumentation är avgörande för tillförlitligheten och kvalitén i produktionen.
Mätning av precision i maskinelement är processen att exakt fastställa dimensioner, geometri och toleranser för att säkerställa att komponenter fungerar korrekt och håller länge. Utan kontrollerad precisionsmätning av maskindelar uppstår passningsfel, för tidigt slitage och produktionsstopp. Industristandarder kräver att nivelleringsfel i linjära styrningar hålls till ≤0,02 mm/m och att fogar i modulära monteringar inte överstiger ≤0,03 mm. Dessa krav gäller oavsett om du arbetar med flyg, fordon eller verkstadsindustri. Rätt mätmetod och kalibrerad utrustning är grunden för stabil produktion och hög produktkvalitet.
1. Vilka mätmetoder används för mätning precision maskinelement?
Mätmetoden avgör hur tillförlitlig och användbar mätdata faktiskt blir. Valet beror på komponentens geometri, toleranskrav och produktionsmiljö.

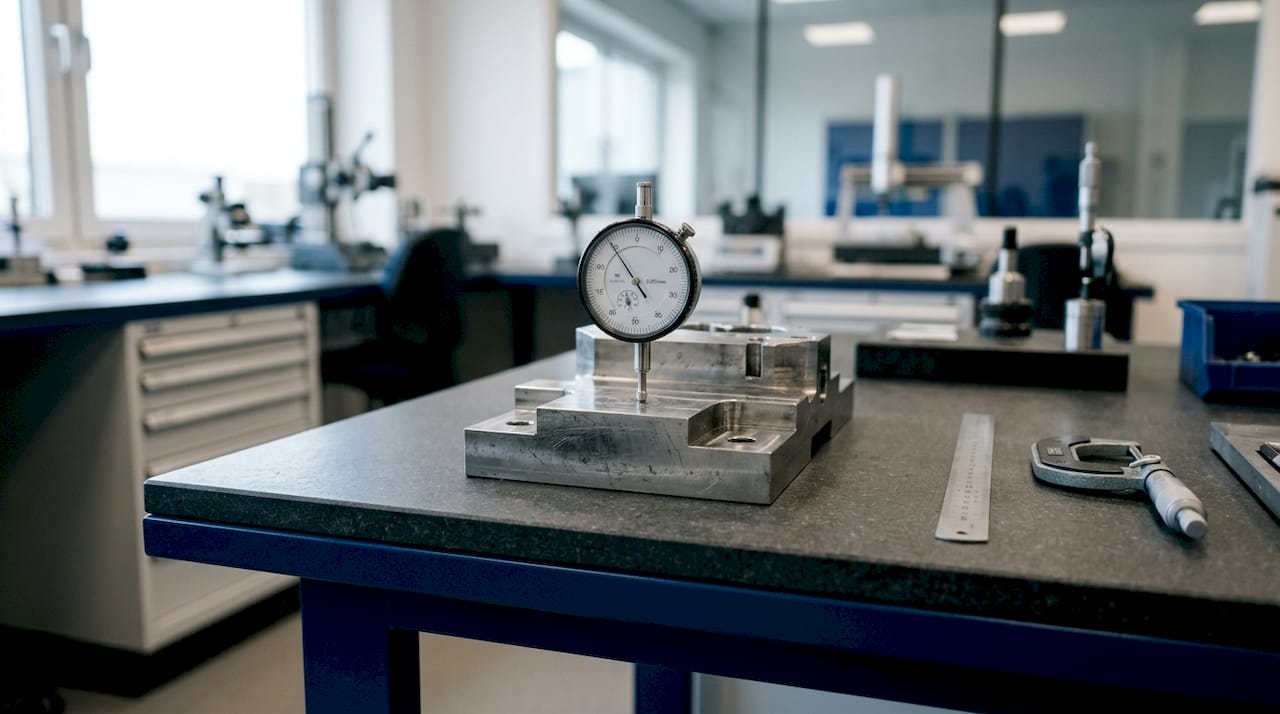

Mätklocka och indikatorer
Mätklockan är det vanligaste verktyget för kontroll av rundhet, planhet och parallellitet i maskindelar. Den mäter mekanisk avvikelse direkt mot en referensyta och ger snabba resultat utan avancerad utrustning. Nackdelen är att noggrannheten begränsas av operatörens teknik och referensytans kvalitet.
Elektroniska nivåer
Elektroniska nivåer mäter lutning och parallellitet med hög upplösning, ofta ned till 0,001 mm/m. De används för att kontrollera att maskinbäddar, skenor och styrningar ligger i rätt plan. Resultaten är digitala och enkla att dokumentera direkt i fält.
Laserinterferometri
Laserinterferometri ger mikrometer eller nanometer precision och används i avancerade automationssystem och kalibreringslaboratorier. Metoden mäter positionsavvikelser längs en axel med extremt hög upplösning. Den kräver kontrollerad miljö och är mer tidskrävande att sätta upp, men ger data som inga andra metoder kan matcha.
Koordinatmätmaskiner (CMM)
CMM skannar ett stort antal punkter för att exakt mäta koordinatavvikelser vid komplexa ytor och maskinelement. Metoden passar bäst för tredimensionell kontroll av gjutna eller bearbetade delar med komplicerad geometri. CMM kräver ett stabilt mätrum med kontrollerad temperatur för bästa resultat.
3D-skanning
Optisk 3D-skanning fångar hela ytgeometrin snabbt och utan kontakt. Tekniken passar för kontroll av stora komponenter eller delar med fria former där traditionella mätmetoder är för långsamma. Noggrannheten är lägre än CMM vid punktmätning men överlägsen för helytskontroll.
Proffstips: Kombinera laserinterferometri för axelkalibrering med CMM för geometrikontroll. De två metoderna kompletterar varandra och ger en fullständig bild av maskinelementets precision.
2. Hur kalibreras och verifieras mätinstrumenten?
Kalibrering är processen att jämföra ett instruments utslag mot ett känt referensvärde och justera avvikelsen. Utan regelbunden kalibrering ger även ett dyrt instrument felaktiga mätvärden.
Årlig professionell kalibrering är branschens grundrekommendation, men fältverifieringar bör göras oftare, särskilt före kritiska mätuppgifter. Det räcker inte att förlita sig på ett årsschema om maskinen används intensivt eller utsätts för stötar och temperaturväxlingar.
Processen för kalibrering och verifiering följer normalt dessa steg:
Nollställ instrumentet mot en känd referens innan mätning påbörjas.
Genomför fältverifiering på plats i produktionsmiljön, inte bara i laboratoriet.
Upprepa mätningarna minst fem gånger för att bekräfta att resultaten är stabila. Minst 5 repetitiva tester rekommenderas vid kalibrering av komplexa system.
Dokumentera varje mätning med datum, operatör och miljöförhållanden.
Jämför mot föregående kalibrering för att spåra drift och slitage över tid.
En vanlig fallgrop är att kalibrera mot en referens som redan innehåller fel. Om maskinbädden är krökt och du kalibrerar mot den, kopierar du felet in i mätdata. Kontrollera alltid referensytans status separat.
Proffstips: Skapa ett internt kalibreringsschema baserat på faktisk användningsfrekvens, inte bara kalenderår. Instrument som används dagligen i produktion behöver verifieras betydligt oftare än de som används sporadiskt.
3. Vilka toleranser gäller vid precisionsmätning av maskindelar?
Toleransen definierar det tillåtna avvikelsespannet från ett nominellt mått. Fel toleranssättning leder antingen till kasserade delar eller till komponenter som sätts ihop trots att de inte fungerar som avsett.
Maskinelement | Toleranskrav | Mätmetod |
Linjär styrning, nivellering | ≤0,02 mm/m | Elektronisk nivå, laserinterferometri |
Modulär komponentfog | ≤0,03 mm | Mätklocka, CMM |
Laserskärning, positionering | ±0,1 mm | Laserinterferometri, CMM |
Roterande axel, rundhet | Applikationsberoende | Mätklocka, CMM |
Plana ytor, planhet | Applikationsberoende | Elektronisk nivå, CMM |
Nivelleringsfel för linjära styrningar ska hållas till ≤0,02 mm/m och fogar i modulära monteringar vid ≤0,03 mm. Dessa värden är inte godtyckliga. De speglar gränsen där passningsfel börjar ge mätbar påverkan på komponentens livslängd och funktion.
Toleranskraven varierar kraftigt beroende på applikation. En verktygsmaskinsaxel kräver strängare toleranser än en transportbandsskenning. Laserskärning med tolerans ned till ±0,1 mm kräver kontrollerad maskinstabilitet, korrekt kalibrering och operatörens expertis. Det är kombinationen av dessa tre faktorer som avgör om toleransen faktiskt hålls i produktion.
Toleransen påverkar också val av mätmetod. En tolerans på ±0,1 mm kan mätas med en välkalibrerad mätklocka. En tolerans på ±0,001 mm kräver laserinterferometri eller CMM i kontrollerad miljö.
4. Vilka är de vanligaste fallgroparna vid mätning?
Mätfel uppstår sällan av tekniska brister i instrumentet. De uppstår av hur instrumentet används och i vilken miljö.
De vanligaste problemen är:
Kalibrering mot ett befintligt fel. Auto-kroningskompensation kan dölja mekaniska slitagefel i maskinbädden. Om funktionen inte nollställs före kalibrering av Y-axeln kopieras felet in i referensvärdet.
För få repetitioner. En enstaka mätning ger ingen statistisk säkerhet. Minst fem upprepade mätningar krävs för att skilja verklig avvikelse från mätbrus.
Miljöpåverkan som ignoreras. Temperatur, vibration och ytslitage påverkar instrumentets precision. En mätning gjord i ett uppvärmt produktionshall tidigt på morgonen kan ge andra resultat än en mätning gjord efter fyra timmars drift.
Bristfällig dokumentation. Mätdata som inte dokumenteras med datum, miljöförhållanden och operatör är svår att använda för trendanalys och kvalitetsförbättring.
Felaktig referensyta. Att mäta mot en yta som inte är kontrollerad introducerar systematiska fel som är svåra att spåra i efterhand.
Mätinstrument måste verifieras i faktisk bruksmiljö eftersom faktorer som temperatur, vibration och ytslitage ofta skiljer sig från laboratorieförhållanden och kan påverka precisionen.
Regelbunden intern dokumentation och spårbarhet av kalibreringsdata är avgörande för att förbättra precision och kvalitet över tid. Utan historik går det inte att avgöra om en avvikelse är ny eller har funnits länge.
5. Hur väljer man rätt mätverktyg för maskinelement?
Val av mätmetod baseras på komponentens geometri, storlek, toleranskrav och produktionsmiljö. Det finns ingen universallösning som passar alla applikationer.
Kriterier för metodval
Komponentstorlek styr vilket instrument som är praktiskt möjligt att använda. En stor maskinbädd på flera meter kräver laserinterferometri eller en lasertracker. En liten axel med komplex geometri passar bättre för CMM eller 3D-skanning.
Toleranskravet avgör vilken noggrannhet som krävs av instrumentet. Som tumregel ska mätinstrumentets noggrannhet vara minst fyra gånger bättre än toleransen som ska kontrolleras. Det kallas för 4:1-regeln och är en grundprincip inom mätteknik.
Produktionsmiljön påverkar vilka metoder som är praktiskt genomförbara. CMM kräver ett klimatkontrollerat rum. Lasertracker och 3D-skannrar kan användas direkt i produktionshallen.
Budgetalternativ kontra avancerade lösningar
Kriterium | Enklare fältverktyg | Avancerade system |
Kostnad | Låg | Hög |
Noggrannhet | Måttlig (0,01–0,1 mm) | Hög (under 0,001 mm) |
Miljökrav | Låga | Höga (temperatur, vibration) |
Uppstartstid | Kort | Längre |
Lämplighet | Rutinkontroll, fält | Kalibrering, komplexa geometrier |
Enklare fältverktyg som mätklockor och elektroniska nivåer räcker för rutinkontroll och grovare toleranser. Avancerade system som CMM, laserinterferometri och lasertracker krävs när toleranserna är snäva eller geometrin är komplex.
Proffstips: Kontrollera att det mätverktyg du väljer är kompatibelt med ditt befintliga kalibreringssystem och att det kan generera data i ett format som passar din kvalitetsdokumentation.
6. Hur dokumenterar man mätdata för kvalitetsförbättring?
Dokumentation är inte ett administrativt krav. Det är det verktyg som gör det möjligt att förbättra precision systematiskt över tid.
Varje mätning ska registreras med datum, tid, operatör, instrument, miljöförhållanden och uppmätta värden. Utan dessa uppgifter går det inte att avgöra om en avvikelse beror på maskinen, instrumentet, operatören eller miljön. Spårbarhet i mätdata är grunden för certifierad mätteknik och ett krav i de flesta kvalitetsledningssystem.
Trendanalys av kalibreringsdata avslöjar slitage och drift innan det ger utslag i produktionen. Om ett instruments nollpunkt förskjuts med 0,002 mm per kvartal vet du när nästa kalibrering behövs, utan att vänta på ett fel. Det är skillnaden mellan reaktivt och förebyggande kvalitetsarbete.
Digitala system för mätdatahantering förenklar spårbarhet och rapportering. De möjliggör också jämförelse mellan mätningar gjorda av olika operatörer eller med olika instrument, vilket ger en mer tillförlitlig bild av komponentens verkliga tillstånd.
Viktiga insikter
Precisionsmätning av maskinelement kräver rätt metod, kalibrerade instrument och systematisk dokumentation för att ge tillförlitliga resultat i produktion.
Punkt | Detaljer |
Toleranskrav är bindande | Nivelleringsfel ska hållas till ≤0,02 mm/m och fogar till ≤0,03 mm för hög precision. |
Kalibrering räcker inte årsvis | Fältverifieringar bör göras före varje kritisk mätuppgift, inte bara enligt årsschema. |
Miljön påverkar resultatet | Temperatur och vibration i produktionsmiljön ger andra förhållanden än laboratoriet. |
Repetitioner ger säkerhet | Minst fem upprepade mätningar krävs för att skilja verklig avvikelse från mätbrus. |
Dokumentation driver förbättring | Spårbar mätdata möjliggör trendanalys och förebyggande kvalitetsarbete. |
Fältlärdomar från tio år med maskinkalibrering
Jag har sett samma misstag upprepas i produktionsanläggningar av alla storlekar: man kalibrerar mot ett referensvärde utan att kontrollera om referensen själv är korrekt. Det är som att mäta med ett krokigt måttband och sedan undra varför delarna inte passar ihop.
Det som faktiskt fungerar är att börja varje kalibreringsprocess med en oberoende kontroll av referensytan. Sedan genomföra minst fem mätningar, dokumentera alla, och jämföra med historiska data. Det tar längre tid, men det är den enda metoden som ger data du faktiskt kan lita på.
En annan sak jag lärt mig: fältverifiering och laboratoriemätning ger ofta olika resultat. Produktionshallen har vibrationer, temperaturvariationer och luftflöden som inte finns i ett mätrum. Instrument som presterar perfekt i laboratoriet kan visa avvikelser på 0,005–0,01 mm i fält. Det är inte ett fel i instrumentet. Det är verkligheten i produktionsmiljön, och den måste du ta hänsyn till.
Tekniken utvecklas snabbt. Optisk 3D-skanning och lasertracker används nu i produktionshallen på ett sätt som för tio år sedan bara var möjligt i mätrum. Det öppnar för snabbare och mer frekventa kontroller direkt i flödet, utan att stoppa produktionen. Den trenden fortsätter, och de anläggningar som anpassar sina mätrutiner till den vinner ett tydligt kvalitetsövertag.
— Markus
Lksab erbjuder mätlösningar för tillverkningsindustrin
Lksab är generalagent för Nikon Metrology, LK Metrology, scanology och API metrology i Sverige. Företaget levererar utrustning och tjänster för precisionsmätning av maskindelar direkt till tillverknings och verkstadsindustrin.
För anläggningar som behöver modernisera sin mätutrustning erbjuder Lksab uppgradering och retrofit av befintliga system, vilket ger bättre mätprecision utan att byta ut hela maskinparken. Produkter som TrackScan P42 och KSCAN X passar för avancerad 3D-mätning direkt i produktionsmiljön. Lksab erbjuder också kalibrering, service och teknisk support för alla produkter de levererar. Kontakta Lksab för att diskutera vilket mätsystem som passar din produktion.
Vanliga frågor
Vad är toleranskravet för linjära styrningar?
Nivelleringsfel för linjära styrningar ska hållas till ≤0,02 mm/m och fogar i modulära monteringar till ≤0,03 mm för att säkerställa hög precision och lång livslängd.
Hur ofta ska mätinstrument kalibreras?
Professionell kalibrering rekommenderas minst en gång per år, men fältverifieringar bör göras oftare, särskilt före kritiska mätuppgifter eller efter stötar och miljöförändringar.
Hur mäter man maskinelement med komplex geometri?
Koordinatmätmaskiner (CMM) och optisk 3D-skanning är de mest lämpade metoderna för komplexa geometrier, eftersom de mäter ett stort antal punkter och ger en fullständig bild av komponentens form.
Vad påverkar precisionen vid fältmätning?
Temperatur, vibration och ytslitage i produktionsmiljön påverkar mätresultaten. Instrument som presterar optimalt i laboratoriet kan visa avvikelser i fält om miljöfaktorerna inte beaktas.
Hur många mätningar krävs för tillförlitlig kalibrering?
Minst fem repetitiva mätningar rekommenderas för att säkerställa att resultaten är stabila och att verkliga avvikelser kan skiljas från mätbrus och slumpmässiga variationer.
