Skillnad mellan olika mätmaskiner: guide för tillverkning
- för 20 timmar sedan
- 7 min läsning
Kort sagt:
Val av mätmaskin påverkas av behovet av kontakt eller icke-kontakt mätning samt av arbetsstyckets känslighet och produktionstakt. Portal- och bryggkonfigurationer erbjuder olika fördelar för stora eller medelstora delar, medan icke-kontaktmetoder som laserskanning är bäst för känsliga eller svåråtkomliga ytor. Rätt system baseras på noggrannhet, produktionskrav och miljö, inte bara på sensortypen.

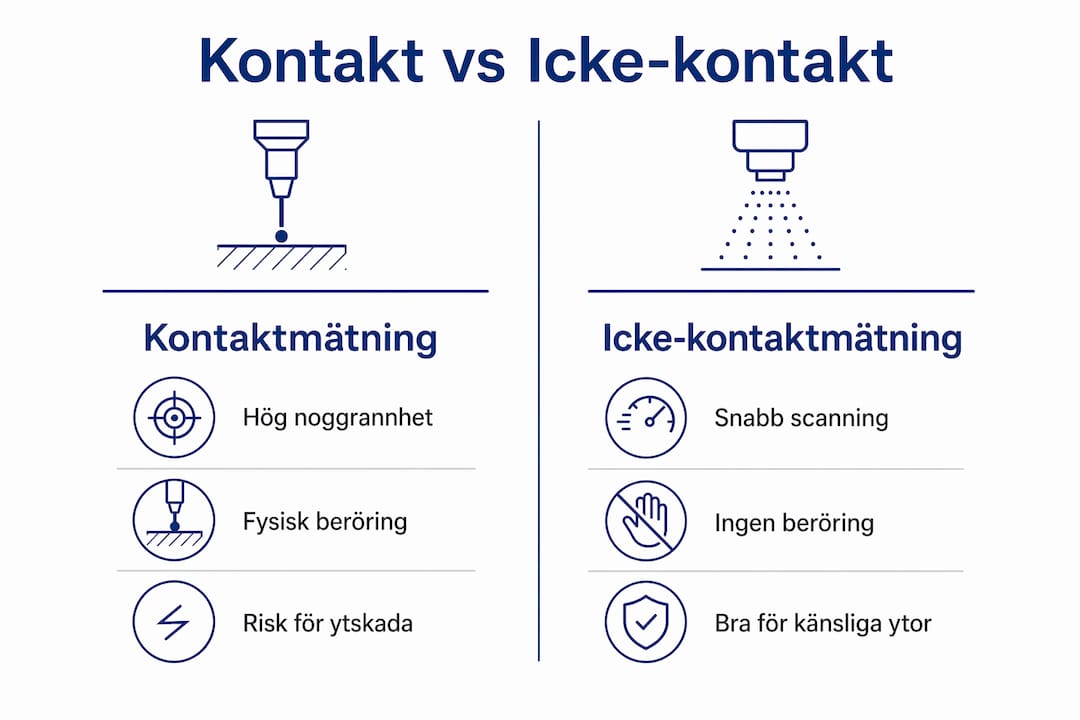

Skillnad mellan olika mätmaskiner definieras av en grundläggande uppdelning: kontaktmätning och icke-kontaktmätning. Kontaktmätning, som koordinatmätmaskiner (CMM), ger hög noggrannhet men riskerar att skada känsliga ytor. Icke-kontaktmätning, som laser- och optiska system, mäter snabbt och skonsamt utan att röra arbetsstycket. Den uppdelningen avgör vilket system som passar din produktion. Att välja fel mätmaskin kostar tid, pengar och kan äventyra hela kvalitetskontrollprocessen.
Skillnad mellan olika mätmaskiner: kontaktmätning och dess tekniker

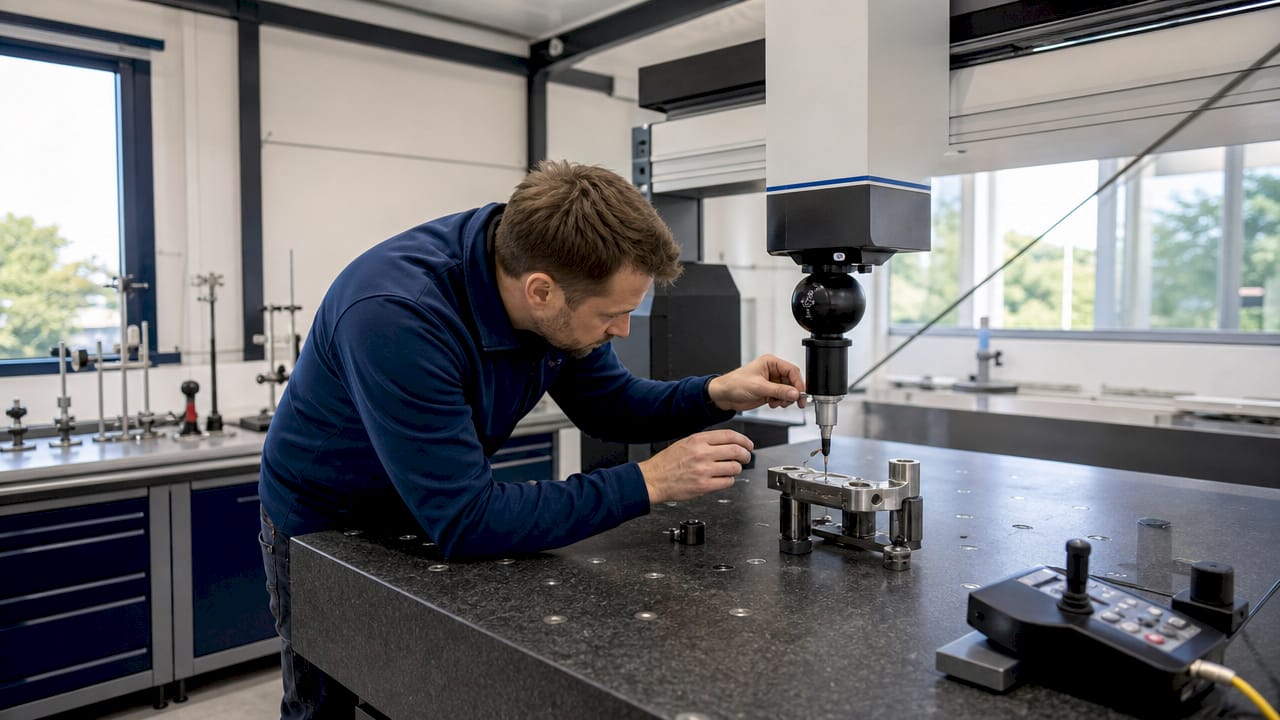

Kontaktmätning bygger på att en sond fysiskt vidrör arbetsstycket för att registrera koordinater eller ytprofiler. Koordinatmätmaskiner, CMM, är det vanligaste exemplet. De mäter tredimensionella geometrier med hög repeterbarhet och används brett inom flyg-, fordons- och precisionstillverkning.
Bänkprofilometrar är ett annat kontaktbaserat instrument. De mäter ytjämnhet och profilform med vertikal upplösning ner till 0,1 nm och följer ISO-standarder för precisionstillverkning. Det gör dem till referensinstrument i laboratorier där ytfinish är kritisk. Motoriserad styrning möjliggör långa profilmätningar, men instrumentet kräver vibrationsfritt underlag för att nå maximal prestanda.
Digitala mätklockor och komparatorer kompletterar CMM i verkstadsmiljöer. Digitala komparatorer når upplösningar på 0,0001 mm och stöder automatiserad datainsamling. De mäter avvikelser från ett referensvärde, inte absoluta koordinater, vilket gör dem snabba och enkla att använda för löpande kvalitetskontroll.
Kontaktmätningens begränsning är tydlig: sonden utövar kraft mot ytan. För mjuka material, tunna väggar eller fint bearbetade ytor finns risk för deformation eller repor. Det begränsar användningen i högvolymsproduktion där hastighet och skonsam hantering är avgörande.
Hög noggrannhet för komplexa geometrier och tredimensionella mätningar
Ytjämnhetsmätning med bänkprofilometrar ner till nanometernivå
Avvikelsemätning med digitala komparatorer för löpande kontroll
Begränsning vid känsliga material eller ytor som inte tål kontakt
Proffstips: Placera alltid bänkprofilometrar på ett vibrationsdämpat bord. Även låga vibrationsnivåer från angränsande maskiner förstör mätresultaten vid nanometeruplösning.
Hur fungerar icke-kontakt mätmaskiner i tillverkning?
Icke-kontaktmätning mäter utan fysisk beröring, med ljus, laser eller kamerasystem. Det ger tre direkta fördelar: ingen risk för ytskador, högre mäthastighet och möjlighet att mäta komplexa former som är svåra att nå med en sond.
Lasertriangulering är en av de vanligaste metoderna. En laserstråle projiceras mot ytan och en kamera registrerar reflektionsvinkeln för att beräkna avstånd. Lasertriangulering uppnår upplösningar ner till 0,1 µm på millimeternivåer för komplexa ytor. Det gör metoden lämplig för detaljerade ytinspektioner i produktion.
Maskinseendesystem använder kameror och bildbehandling för att inspektera delar i realtid. Dessa system klarar att inspektera hundratals delar per minut och passar därför inline-kvalitetskontroll i högvolymsproduktion. Hastigheten är deras starkaste argument mot kontaktbaserade alternativ.
3D-laserskanning genererar punktmoln med miljontals mätpunkter och ger komplett dokumentation av komplexa geometrier. Laserskanning dokumenterar omfattande miljöer på timmar jämfört med dagar med traditionell punkt-för-punkt-metod. Det kräver avancerad databehandling men eliminerar behovet av återbesök vid fältinspektion.
Fyra situationer där icke-kontaktmätning är det rätta valet:
Känsliga ytor som inte tål kontakt, exempelvis tunna plåtdetaljer eller mjuka polymerer
Hög produktionstakt där inline-inspektion av hundratals delar per minut krävs
Komplexa geometrier med svåråtkomliga ytor som en sond inte når
Fältmätning av stora strukturer där 3D-laserskanning sparar tid mot traditionella metoder
En viktig begränsning är att traditionella metoder som totalstation kan vara snabbare och mer kostnadseffektiva för enkla punktmätningar. Laserskanning är inte alltid rätt val. Välj metod efter uppgiftens komplexitet, inte efter teknikens prestige.

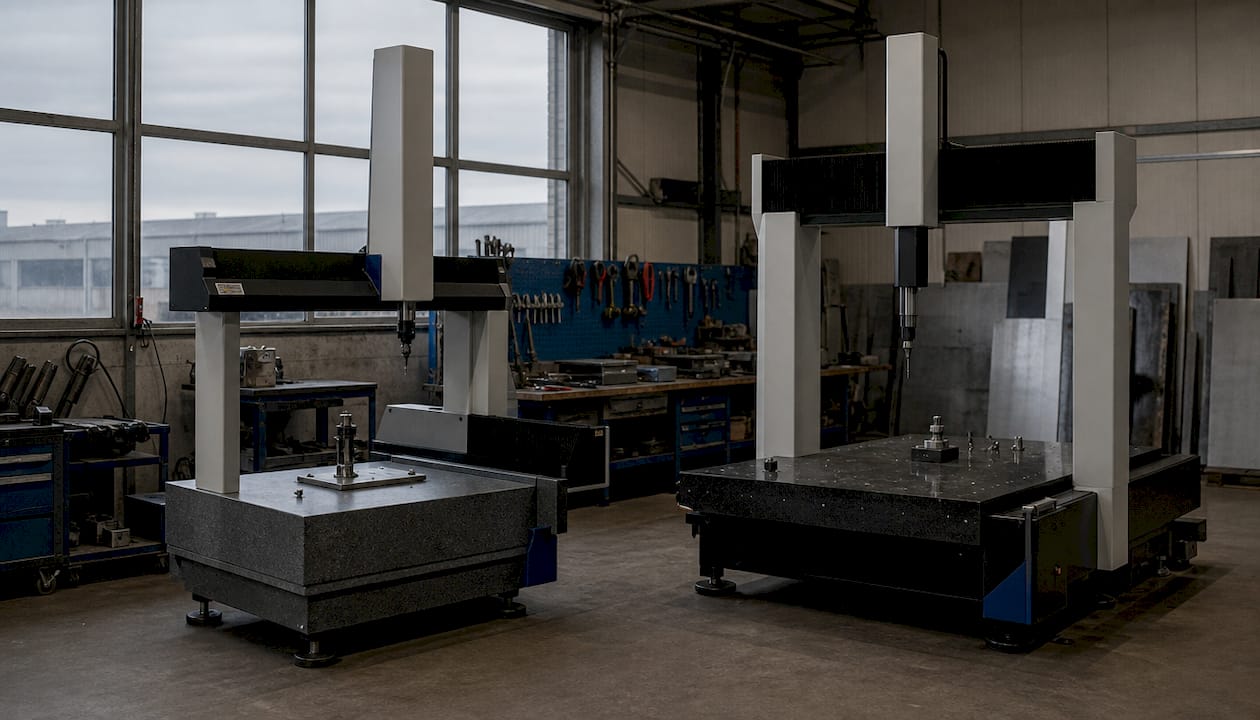

Vad skiljer brygg- och portaltyp i konstruktion?
Mätmaskinens mekaniska konstruktion påverkar mätprecision lika mycket som sensorn. Två dominerande konstruktioner är bryggtyp och portaltyp, och skillnaderna är praktiskt viktiga.
Bryggtypen har en bro som rör sig längs en fast bädd. Den ger hög precision för medelstora arbetsstycken och är vanlig i laboratorier och verkstäder med kontrollerade miljöer. Konstruktionen är kompakt och kostnadseffektiv för standardtillämpningar.
Portaltypen erbjuder fria mätområden som gynnar stora och tunga delar med mindre vibrationer och bättre stabilitet. Portalen bär mätarmen från båda sidor, vilket ger jämnare kraftfördelning och minskar risken för böjning vid tunga mäthuvuden. Det är avgörande när du mäter stora gjutgods, karosserikomponenter eller flygplansdelar.
Egenskap | Bryggtyp | Portaltyp |
Mätområde | Medelstort | Stort |
Stabilitet | God | Mycket god |
Vibrationskänslighet | Måttlig | Låg |
Underhållskostnad | Lägre initialt | Lägre långsiktigt |
Typisk tillämpning | Verkstad, labb | Tung industri, flyg |
Portaltypen har mer balanserad kraftfördelning vilket leder till jämnare slitage och lägre långsiktiga underhållskostnader. Det är ett argument som ofta underskattas vid investeringsbeslut. En bryggmaskin kan ha lägre inköpspris men högre servicekostnader över tid om den används för tunga mätuppgifter.
Gantry-typens öppna design underlättar integrering med automatisering och komplexa fixturer. Det gör den till ett naturligt val när du bygger automatiserade mätceller i produktion. Tillgängligheten för operatören och roboten är bättre jämfört med slutna bryggkonstruktioner.
Proffstips: Beakta alltid golvvibrationer i produktionsmiljön. En portalmaskin med vibrationsdämpade fötter ger stabila resultat även nära presslinjer. En bryggmaskin i samma miljö kan visa systematiska mätfel som är svåra att spåra.
Vilka faktorer avgör valet av mätmaskin?
Valet av mätmaskin handlar om att matcha teknikens egenskaper mot produktionens krav. Ingen mätmaskin är bäst i alla situationer. Rätt val kräver att du analyserar fyra faktorer systematiskt.
Noggrannhet och repeterbarhet är inte samma sak. Noggrannhet beskriver hur nära det sanna värdet en mätning hamnar. Repeterbarhet beskriver hur konsekvent maskinen mäter samma del om och om igen. För serieproduktion är repeterbarhet ofta viktigare än teoretisk toppnoggrannhet. Långsiktig repeterbarhet och stabilitet kan vara viktigare än teoretiskt högsta noggrannhet för kostnadseffektiv produktion.
Mätområde och arbetsstyckets storlek styr konstruktionsvalet direkt. En CMM med 500 mm mätvolym räcker inte för karosserikomponenter. En lasertracker eller ett portalmätsystem krävs då. Underskatta inte hur produktmixens variation påverkar kravet på mätvolym.
Hastighet och integration avgör om mätmaskinen passar inline eller offline. Maskinseendesystem och laserskannrar passar inline-kontroll i höga produktionstakter. CMM och bänkprofilometrar passar offline-kontroll av utvalda delar. Läs mer om hur moderna mättekniker integreras i automatiserade produktionsflöden.
Mjukvara och CAD-integration är avgörande för effektivitet. En maskin med svåranvänd programvara skapar flaskhalsar i mätflödet. Välj system med direkt CAD-import och automatiserad rapportgenerering.
Underhåll och kalibrering påverkar driftkostnaden över maskinens livslängd. Fråga leverantören om kalibreringsintervall, reservdelstillgång och servicetid.
Miljökrav skiljer sig mellan kontakt- och icke-kontaktmaskiner. CMM kräver temperaturkontrollerat rum. Laserskannrar och maskinseendesystem tål ofta hårdare produktionsmiljöer.
Operatörskompetens påverkar resultaten. Komplexa CMM-program kräver utbildad personal. Enklare handhållna skannrar kan användas av operatörer med kortare utbildning.
Faktorer för val av mätmaskin inkluderar alltid en avvägning mellan investeringskostnad och produktionskrav. En för avancerad maskin för enkla mätuppgifter är lika fel som en för enkel maskin för komplexa toleranskrav.
Viktiga insikter
Rätt mätmaskin väljs utifrån en kombination av mätprincip, mekanisk konstruktion, produktionstakt och långsiktig driftkostnad, inte enbart sensorns teoretiska noggrannhet.
Punkt | Detaljer |
Kontakt kontra icke-kontakt | Kontaktmätning ger hög noggrannhet men riskerar ytskador; icke-kontakt passar känsliga ytor och hög produktionstakt. |
Konstruktionens betydelse | Portaltyp ger bättre stabilitet och lägre långsiktig underhållskostnad för stora och tunga arbetsstycken. |
Repeterbarhet framför toppnoggrannhet | Konsekvent repeterbarhet är viktigare än teoretisk maxnoggrannhet i serieproduktion. |
Inline kontra offline | Maskinseendesystem och laserskannrar passar inline-kontroll; CMM och profilometrar passar offline-analys. |
Helhetssyn vid val | Mjukvara, mekanisk styvhet och miljökrav avgör prestandan lika mycket som sensorn. |
Vad jag lärt mig om mätmaskinsinvesteringar
Jag har sett samma misstag upprepas i tillverkande företag: fokus hamnar på sensorns specifikationsblad och inte på systemet som helhet. En sensor med imponerande noggrannhetstal levererar dåliga resultat om maskinstommen vibrerar, programvaran är svåranvänd eller kalibreringen sker för sällan.
Mätmaskiner är integrerade system där programvara och mekanisk design är lika avgörande som sensorns kapacitet. Det är en insikt som förändrar hur du bör ställa frågor till en leverantör. Fråga inte bara “vilken noggrannhet?” utan “hur beter sig maskinen efter 10 000 mätcykler i vår produktionsmiljö?”
En annan vanlig fallgrop är att köpa för hög precision för uppgiften. En bänkprofilometer med 0,1 nm upplösning är fel investering om du kontrollerar gjutgods med toleranser på 0,1 mm. Resurser som lagts på övernoggrannhet är resurser som inte förbättrar produktionen. Välj maskin efter den snävaste toleransen du faktiskt mäter, inte efter den snävaste toleransen du kanske mäter i framtiden.
Flexibilitet är ett annat ord som används för att motivera dyra inköp. Men en maskin som gör allt gör ingenting riktigt bra. En dedikerad inline-skanner för en specifik produktfamilj ger bättre genomströmning och färre mätfel än ett generellt system som konfigureras om varje dag.
Min erfarenhet är att de företag som lyckas bäst med mätteknikinvesteringar börjar med att kartlägga sina faktiska mätuppgifter, toleranskrav och produktionstakt. Sedan väljer de maskin. De som börjar med maskinen och sedan försöker anpassa produktionen gör det omvända och betalar för det.
— Markus
Lksab hjälper dig välja rätt mätmaskin
Lksab är generalagent i Sverige för Nikon Metrology, LK Metrology, scanology och API metrology. Det innebär att du får tillgång till ett brett spektrum av mätlösningar, från handhållna 3D-skannrar till stationära koordinatmätmaskiner och laserbaserade system för stora strukturer.
För icke-kontaktmätning i produktion erbjuder Lksab avancerade laserskannrar och KSCAN X för snabb skanning med hög noggrannhet. För laserbaserad mätning av stora strukturer finns lasertracker och tillbehör för industriella applikationer. Lksab erbjuder också service, kalibrering och teknisk support för att säkerställa att dina mätmaskiner håller specificerad prestanda över tid. Kontakta Lksab för rådgivning om vilket system som passar din produktion och dina toleranskrav.
Vanliga frågor
Vad är den viktigaste skillnaden mellan CMM och laserskanning?
CMM mäter med fysisk kontakt och ger hög noggrannhet för komplexa geometrier, medan laserskanning mäter utan kontakt och passar känsliga ytor och hög produktionstakt. Valet beror på material, toleranskrav och produktionsvolym.
Vilken mätmaskin passar bäst för inline-kvalitetskontroll?
Maskinseendesystem och lasertrianguleringssensorer passar bäst för inline-kontroll eftersom de inspekterar hundratals delar per minut utan att stoppa produktionsflödet.
Vad är skillnaden mellan bryggtyp och portaltyp CMM?
Bryggtyp passar medelstora arbetsstycken i kontrollerade miljöer, medan portaltyp ger bättre stabilitet och lägre långsiktig underhållskostnad för stora och tunga delar i industriella miljöer.
Hur påverkar mätmaskinens programvara mätresultaten?
Programvaran styr mätstrategier, CAD-jämförelse och rapportgenerering. En svåranvänd eller begränsad programvara skapar flaskhalsar och ökar risken för operatörsfel, oavsett sensorns noggrannhet.
När är traditionell punktmätning bättre än 3D-laserskanning?
Totalstation och GNSS är snabbare och mer kostnadseffektiva när du kontrollerar få specifika punkter. 3D-laserskanning ger störst värde vid komplexa geometrier och dokumentation av stora miljöer där många mätpunkter krävs.
