3D-scanning för industrin: teknik, val och arbetsflöde
- för 11 timmar sedan
- 14 min läsning
3D-scanning är en beröringsfri mätteknik som fångar ett objekts geometri för kvalitetskontroll, reverse engineering eller digitala tvillingar. Tekniken samlar in miljontals datapunkter från en yta och bygger en digital representation som du kan mäta, jämföra mot CAD eller använda som grund för en ny konstruktion.
Valet av teknik avgörs av tre faktorer: krav på noggrannhet, ytans egenskaper och komponentens storlek. Behöver du klara toleranser under en tiondels millimeter på en mindre metalldetalj passar lasertriangulering eller strukturerat ljus bäst. Ska du dokumentera en hel fabrikshall eller ett fartygsskrov är LiDAR rätt val tack vare sin räckvidd. Fotogrammetri vinner när budgeten är begränsad och du prioriterar ytdetalj och färg framför absolut mätnoggrannhet.
Tre begrepp värda att känna till redan här: volumetrisk noggrannhet (hur exakt systemet mäter över hela sin arbetsvolym, inte bara i en punkt), LiDAR (laserbaserad avståndsmätning som bygger punktmoln över stora ytor) och produkter som TrackScan P42, en representant för den kategori optiska skanningssystem som används vid industriell mätning på verkstadsgolvet.
Innan du går vidare, ringa in dessa tre saker:
Vilken tolerans måste komponenten klara, i millimeter eller mikrometer?
Hur stor är objektet, och kan det flyttas till ett labb eller måste mätningen ske on-site?
Hur ofta upprepas behovet, en engångsmätning eller ett återkommande kvalitetsflöde?
Proffstips: Skriv ner kravet på tolerans innan du kontaktar en leverantör. Ett samtal som börjar med “vi behöver skanna en detalj” ger sämre offerter än ett som börjar med “vi behöver ±0,05 mm över en 400 mm yta”.
Viktiga insikter
Rätt val av 3D-scanningsteknik avgörs av toleranskrav, ytegenskaper och objektstorlek, inte av vilken teknik som låter mest avancerad.
Punkt | Detaljer |
Matcha teknik mot behov | Lasertriangulering och strukturerat ljus för höga toleranser, LiDAR för stora volymer, CT för interna defekter. |
Läs noggrannhet rätt | Fråga alltid om volumetrisk noggrannhet gäller, inte bara en isolerad punktsiffra. |
Planera viewpoints noga | Överlappning på 30–50 procent mellan vyer minskar hål och behov av omtagning. |
Hantera svåra ytor aktivt | Mattningsspray löser blanka och mörka ytor utan att skada materialet permanent. |
Välj rätt partner för volymen | Lksab erbjuder försäljning, uthyrning och mättjänster med system som TrackScan P42 och SIMSCAN för olika mätbehov. |
Innehållsförteckning
Vilka tekniker finns för 3D-scanning?
Fem tekniker dominerar industriell 3D-scanning i dag, och de bygger på helt olika fysikaliska principer. Att förstå skillnaden avgör om projektet lyckas första gången eller kräver en omtagning.

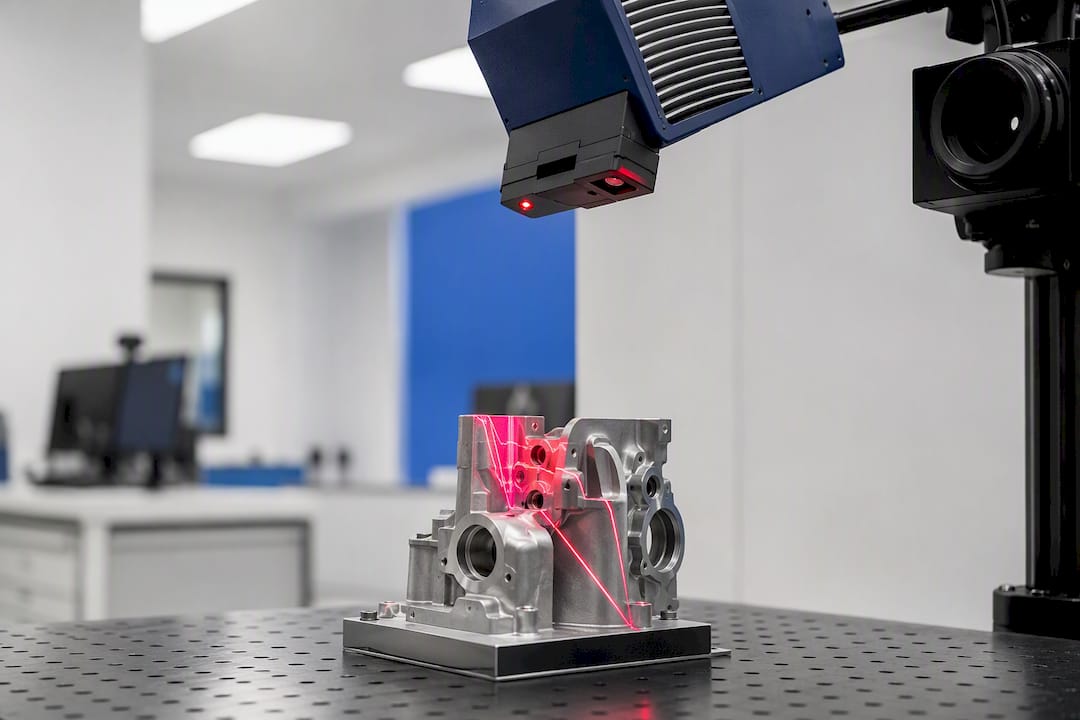

Lasertriangulering projicerar en laserlinje på objektet och beräknar avstånd utifrån hur linjen förskjuts när den träffar en kamerasensor i en känd vinkel. Metoden ger hög punkttäthet och klarar ofta noggrannheter ner mot några hundradels millimeter på mindre till medelstora komponenter. Den är känslig för mycket blanka eller svarta ytor, eftersom laserreflexen då blir svag eller sprids fel.
Strukturerat ljus projicerar ett mönster av ränder eller punkter över hela ytan samtidigt och fotograferar hur mönstret deformeras. Fördelen är hastighet: en hel yta fångas på någon sekund i stället för att linje för linje sveras av. Tekniken passar utmärkt för mindre till medelstora detaljer med komplex geometri, men kräver stabil belysning och fungerar sämre utomhus i starkt solljus.
Fotogrammetri bygger en 3D-modell utifrån ett stort antal vanliga fotografier tagna från olika vinklar. Programvaran identifierar gemensamma punkter mellan bilderna och räknar ut både kamerans position och objektets form. Metoden kräver ingen specialiserad hårdvara utöver en kamera, vilket gör den billig, men noggrannheten är lägre och resultatet beror starkt på bildkvalitet och överlappning.
LiDAR och time of flight mäter avståndet genom att skicka ut en ljuspuls och registrera hur lång tid det tar innan den studsar tillbaka. Metoden klarar mycket stora avstånd, från några meter till hundratals meter, vilket gör den till förstahandsvalet för byggnader, anläggningar och stora fordon. Precisionen per punkt är lägre än vid triangulering, men det spelar mindre roll när objektet är enormt.
Industriell CT (datortomografi) skiljer sig från de andra genom att den ser igenom materialet, inte bara ytan. Röntgenstrålar genom komponenten i tusentals vinklar rekonstrueras till en fullständig 3D-volym, inklusive interna håligheter, väggtjocklekar och dolda defekter som gjutfel eller porositet. Det är den enda metoden som avslöjar geometri du inte kan komma åt optiskt.

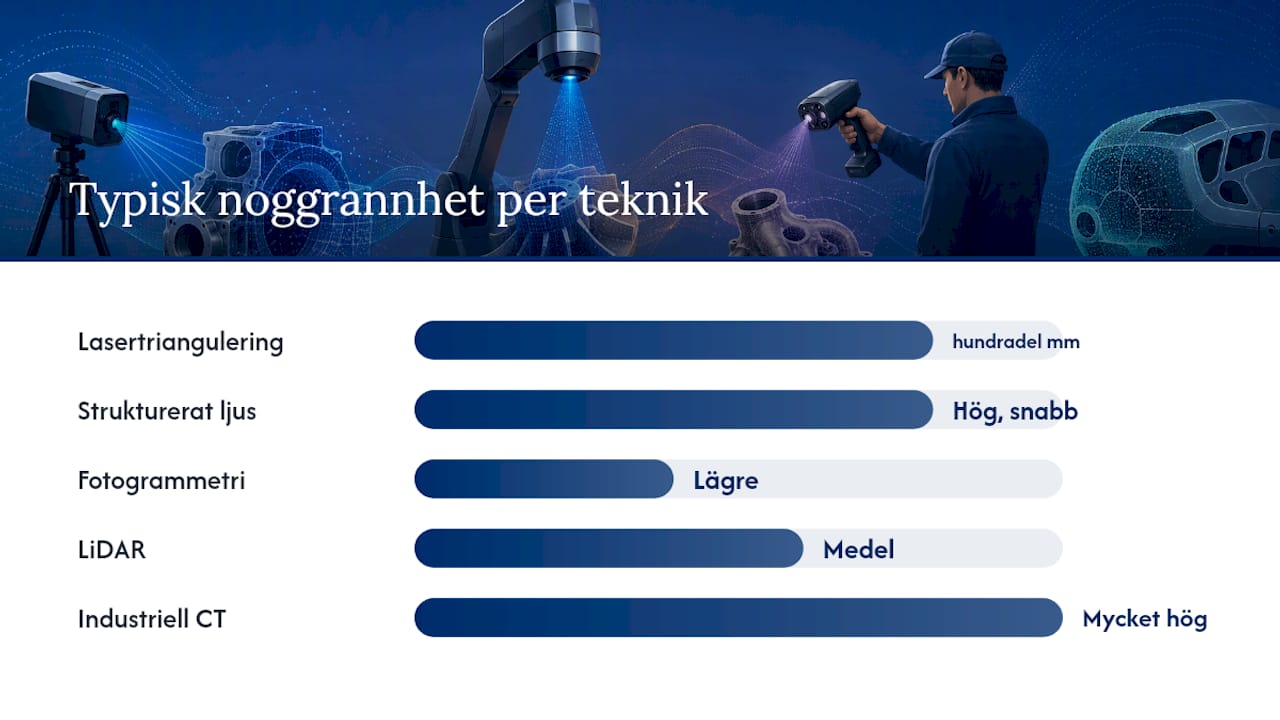

Teknik | Typisk noggrannhet | Bäst för | Svaghet |
Lasertriangulering | Hög (hundradelar av mm) | Metalldetaljer, verktyg | Blanka/svarta ytor |
Strukturerat ljus | Hög, snabb insamling | Komplex geometri, mindre serier | Kräver stabil belysning |
Fotogrammetri | Lägre | Stora ytor, visualisering, låg budget | Svag mätnoggrannhet |
LiDAR | Medel per punkt, stor räckvidd | Byggnader, anläggningar, fordon | Lägre punktdensitet |
Industriell CT | Mycket hög, internt | Interna defekter, väggtjocklek | Hög kostnad, begränsad objektstorlek |
Ingen enskild teknik löser alla uppgifter. De flesta metrologiavdelningar landar i en kombination: en handhållen laserskanner för dagligt bruk, kompletterad med CT eller lasertracker för specialfall.
Vilken scannertyp passar din uppgift?
Formfaktorn avgör lika mycket som den underliggande tekniken. En perfekt sensor i fel format löser inte problemet på verkstadsgolvet.

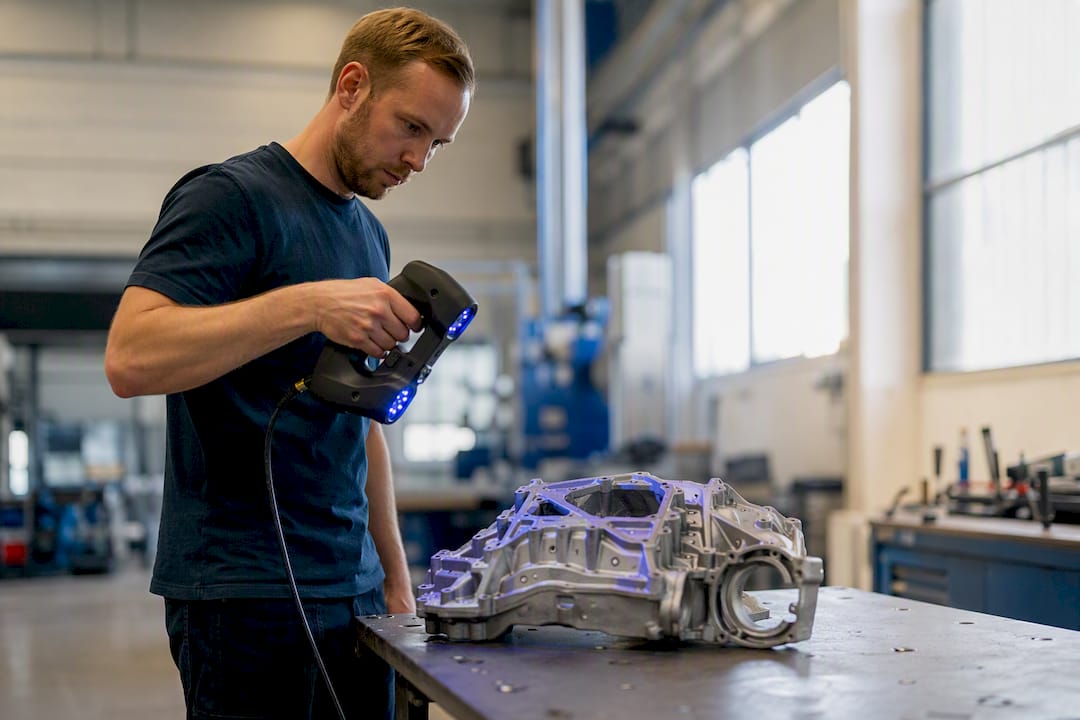

Handhållna skannrar rör sig fritt runt objektet och passar utmärkt för komponenter med komplex geometri, undercuts och svåråtkomliga vinklar. Operatören går runt delen medan systemet bygger upp punktmolnet i realtid. Ett system som KSCAN X representerar den här kategorin: kompakt, mobil och tillräckligt snabb för att användas direkt i produktionslinjen utan att stoppa flödet i onödan.
Bords- eller tabletop-skannrar monteras fast och roterar objektet på en vridplatta framför sensorn. De ger högre repeterbarhet än handhållna system eftersom både sensor och objekt hålls stilla mellan varje bildtagning, men kräver att delen får plats på plattan och tål att flyttas till labbet.
Fasta stationslösningar installeras permanent i produktionsflödet, ofta integrerade med robotarmar eller transportband för hundraprocentig inspektion av varje tillverkad enhet. SIMSCAN och SIMSCAN E är exempel på system byggda för den typen av fast eller halvfast installation, där repeterbarhet över tusentals cykler väger tyngre än flexibilitet.
Mätarmar kombinerar en mekanisk arm med en optisk eller taktil sond i änden. De ger operatören full kontroll över exakt var mätpunkten tas, vilket är värdefullt vid detaljerad inspektion av enskilda geometrier snarare än hela ytor.
Lasertrackers mäter avstånd och vinkel till en reflektor med extrem precision över stora volymer, ofta tiotals meter. De används när komponenten är för stor för att flyttas, som flygplansdelar, fartygssektioner eller stora verktygsfixturer, och behöver spårbar mätning direkt på plats.
Handhållen skanner: bäst för komplex geometri och mobilitet i produktionslinjen.
Tabletop-skanner: bäst för repeterbarhet på mindre serier i labbmiljö.
Fast stationslösning: bäst för hundraprocentig inspektion i högvolymproduktion.
Mätarm: bäst för punktvis, detaljerad kontroll av enskilda ytor.
Lasertracker: bäst för stora komponenter som inte kan flyttas.
Scannertyp | Typisk arbetsyta | Kräver fixtur | Exempel |
Handhållen | Rörlig, valfri storlek | Sällan | KSCAN X |
Tabletop | Begränsad till plattans storlek | Ofta | Mindre labbenheter |
Fast station | Fast produktionslinje | Ja | SIMSCAN, SIMSCAN E |
Mätarm | Inom armens räckvidd | Ibland | Mätarmssystem |
Lasertracker | Flera meter till hundratals meter | Nej | Lasertracker |
Hur tolkar du specifikationer för noggrannhet?
Det vanligaste misstaget vid inköp av mätutrustning är att blanda ihop tre olika mått: punktnoggrannhet, linjär noggrannhet och volumetrisk noggrannhet. De beskriver olika saker och en leverantörs specblad kan lyfta fram den siffra som ser bäst ut utan att det är den du faktiskt behöver.
Punktnoggrannhet anger hur exakt en enskild mätpunkt registreras jämfört med dess verkliga position. Linjär noggrannhet beskriver felet över en given sträcka, till exempel längs en 100 mm lång kant. Volumetrisk noggrannhet är den mest krävande siffran: den anger felet över hela systemets arbetsvolym, ofta flera kubikmeter, och är det mått du bör efterfråga när du jämför system för större komponenter.
En siffra som ±0,02 mm låter imponerande, men betyder olika saker beroende på om den gäller en enskild punkt på 50 mm avstånd eller volymen över en hel bil. En siffra som ±0,5 mm kan vara fullt tillräcklig för en grov formkontroll men helt otillräcklig för flygmotorkomponenter. Fråga alltid: noggrant över vilket avstånd, och under vilka förhållanden uppmätt?
Repeterbarhet skiljer sig från noggrannhet. Ett system kan vara mycket repeterbart (samma resultat varje gång) utan att vara noggrant (resultatet matchar verkligheten). För industriell mätning krävs båda, och det är därför traceable kalibrering med kalibreringscertifikat är avgörande. Ett certifikat visar att utrustningen jämförts mot en nationell eller internationell referens inom ett fastställt tidsintervall, vilket ger dig ett dokumenterat spår om en kund eller revisor ifrågasätter en mätning.
Prioritera volumetrisk noggrannhet vid mätning av stora sammansatta komponenter.
Prioritera punktnoggrannhet vid detaljinspektion av små, kritiska ytor.
Kräv alltid ett giltigt kalibreringscertifikat, inte bara en fabriksspecifikation.
Fråga vilken repeterbarhet som gäller under verkliga produktionsförhållanden, inte bara i labb.
Proffstips: Vid inspektionsuppdrag mot en känd CAD-modell är punktnoggrannhet viktigast. Vid reverse engineering utan referensmodell väger repeterbarhet och ytkvalitet i punktmolnet tyngre, eftersom du bygger den nya geometrin från grunden.
Hur ser ett typiskt scanningsarbetsflöde ut?
Ett industriellt scanningsprojekt följer en tydlig kedja av steg. Att hoppa över ett steg, särskilt planering av mätpunkter, är den vanligaste orsaken till att ett projekt måste göras om.
Kravanalys. Definiera tolerans, vilka ytor som är kritiska och vilket format slutleveransen ska ha, punktmoln, mesh eller fullständig CAD-modell.
Objektförberedelse. Rengör ytan, ta bort löst skräp och applicera vid behov ett tunt mattningsmedel på blanka eller mörka partier.
Placering av referenspunkter. Fäst reflekterande markörer på och runt objektet så att programvaran kan registrera flera skanningar mot samma koordinatsystem.
Datainsamling. Skanna objektet från flera vinklar med tillräcklig överlappning, minst 30–50 procent mellan intilliggande vyer, för att programvaran ska kunna sy ihop bilderna korrekt.
Registrering och sammanfogning. Programvaran justerar de enskilda skanningarna mot varandra utifrån markörer eller gemensam geometri, ungefär som ett kamerasystem som bara ser en yta åt gången måste kombinera flera vinklar för att täcka hela objektet.
Meshgenerering. Punktmolnet omvandlas till en triangulerad yta, ofta miljontals polygoner beroende på objektets storlek och detaljnivå.
Rensning och decimering. Flytande geometri, brus och onödiga polygoner tas bort, och nätet förenklas till en hanterbar filstorlek utan att kritisk detalj förloras.
Export och rapportering. Filen sparas i rätt format för ändamålet, tillsammans med en mätosäkerhetsbedömning och eventuellt en fullständig inspektionsrapport mot CAD.
Tidsåtgången varierar kraftigt med objektets storlek. En mindre komponent på 20–30 cm kan skannas, rensas och rapporteras på någon timme. En hel maskinram eller fordonskaross tar betydligt längre tid, delvis för att fler viewpoints krävs och delvis för att registreringen mellan skanningarna blir mer komplex ju större objektet är.
Innan leverans bör du alltid kontrollera fyra saker:
Vilket filformat efterfrågas av mottagande system, CAD eller inspektionsprogramvara?
Finns ett kalibreringscertifikat för utrustningen som använts?
Är mätosäkerheten dokumenterad för den aktuella uppgiften, inte bara som en generisk specifikation?
Matchar leveransen ursprungskravet från steg ett, eller behövs kompletterande skanningar?
En bra tumregel för viewpoint-planering är att tänka i “skuggor”: varje gång skannern ser en yta rakt framifrån kastar objektets egen form en skugga på baksidan eller i fördjupningar. Planera vinklarna så att varje skugga täcks av minst en annan vy, annars får du hål i modellen som måste fyllas manuellt efteråt.
Vilka filformat och program används för 3D-scanning?
Ett punktmoln är den råaste formen av data: miljontals enskilda koordinater utan struktur mellan dem. Ett mesh (ofta i formaten STL, OBJ eller PLY) kopplar samman punkterna till trianglar och bildar en sammanhängande yta. En parametrisk CAD-modell går ett steg längre och beskriver formen med matematiska ytor och funktioner som går att redigera, i stället för miljontals fasta trianglar.
Skillnaden spelar stor roll i praktiken. Mesh-data saknar konstruktionsinformation och måste ofta konverteras med specialiserad reverse engineering-programvara för att bli en redigerbar, produktionsklar CAD-modell. Vill du bara 3D-printa en kopia räcker ett rent mesh. Vill du ändra designen, lägga till toleranser eller föra in delen i en sammansättning behöver du den parametriska versionen.
Format | Bäst för | Begränsning |
STL | 3D-utskrift, enkel geometri | Ingen färg, ingen textur |
OBJ | Visualisering, färg och textur | Större filstorlek |
PLY | Punktmoln med färginformation | Mindre stöd i äldre CAD-program |
Programvarukategorierna i ett industriellt flöde delar sig i fyra grupper: skanningsprogram som styr själva insamlingen, registreringsverktyg som syr ihop flera skanningar, mesh-rensningsprogram för decimering och felkorrigering, samt scan-to-CAD-verktyg som Geomagic eller Xtract3D för att bygga om ytorna till parametrisk geometri. Många av dessa verktyg går i dag att integrera direkt mot PLM- och CAD-system, vilket gör att en godkänd mätning kan flöda vidare in i konstruktionsavdelningens ordinarie process utan manuell filöverföring.
Välj STL för ren geometri utan färg, framför allt inför 3D-utskrift.
Välj OBJ när färg och textur behövs för visualisering eller dokumentation.
Välj PLY för rådata från punktmoln med färginformation bevarad.
Använd dedikerad scan-to-CAD-programvara när slutmålet är en redigerbar konstruktionsmodell.
Ska du köpa, hyra eller outsourca 3D-scanning?
Beslutet handlar sällan om vilken utrustning som är bäst i absoluta termer. Det handlar om hur ofta behovet uppstår och hur känsligt företaget är för leveranstid.
Huvudkostnadsdrivarna vid ett scanningsprojekt är: själva hårdvaran, programvarulicenser (ofta årliga), utbildning av personal, löpande service och kalibrering, datalagring för stora projektfiler samt arbetstiden för både insamling och efterbearbetning. Efterbearbetningen underskattas nästan alltid, den tar ofta lika lång tid som själva skanningen.
Som breda riktlinjer gäller: ett engångsbehov eller sporadiska mätningar några gånger per år är nästan alltid billigare att outsourca till ett mätlabb eller en mättjänstleverantör. Ett återkommande behov, dagligen eller varje vecka, motiverar egen utrustning trots den högre initiala investeringen, eftersom kostnaden per mätning sjunker snabbt med volym. Ett mellanläge, där behovet är regelbundet men inte dagligt, kan ofta lösas bäst med en hyrd skanner under en avgränsad period.
Kartlägg hur ofta mätbehovet faktiskt uppstår under ett år.
Bedöm om spårbarhet och certifierad kalibrering krävs för varje mätning eller bara sporadiskt.
Räkna på ledtiden: tål verksamheten att vänta på en extern leverantör, eller krävs mätning samma dag?
Jämför totalkostnaden över tre år, inte bara inköpspriset, inklusive service och kalibrering.
Begär offert från minst två håll och specificera exakt vilka leverabler du förväntar dig.
Ange önskad noggrannhet och toleranskrav redan i förfrågan, inte bara “hög precision”.
Fråga specifikt efter kalibreringscertifikat och mätosäkerhetsbudget för uppdraget.
Specificera vilket filformat och vilken rapportstruktur som ska levereras.
Klargör om mätningen ska ske on-site eller i leverantörens labb, det påverkar både pris och ledtid.
Hur maximerar du datakvaliteten vid scanning?
De flesta kvalitetsproblem i en skanning går att spåra till fyra återkommande orsaker: reflekterande eller mörka ytor, dolda partier som kameran inte når (occlusion), objekt som rör sig under insamlingen, och filer som blir för stora för att hantera effektivt i efterbearbetningen.
Blanka, mörka eller transparenta ytor stör optisk mätning eftersom ljuset antingen reflekteras bort från sensorn eller passerar rakt igenom materialet. Den vanligaste och mest beprövade lösningen är att applicera ett tunt, avtagbart mattningsspray på ytan före skanning. Sprayet skapar en jämn, matt yta som sensorn kan läsa av korrekt, och det torkar in utan att skada eller permanent förändra materialet under.
Occlusion, alltså dolda vinklar och undercuts, löses genom fler viewpoints och genom att fysiskt rotera objektet snarare än att bara flytta skannern runt en fast position. Fixturer och jiggar håller objektet stabilt i en känd position mellan varje delskanning, vilket både minskar occlusion och förenklar registreringen efteråt.
Rörliga objekt ger spöklika artefakter i punktmolnet eftersom varje enskild datapunkt samlas in vid en annan tidpunkt än den föregående. Lösningen är alltid mekanisk fixering, aldrig efterbearbetning, eftersom rörelseartefakter i praktiken är omöjliga att korrigera fullt ut i mjukvara i efterhand.
För själva filhanteringen gäller några återkommande steg: decimera meshen till ett rimligt polygonantal utifrån objektets storlek och slutanvändning, ta bort flytande geometri och brus som inte hör till objektet, och kontrollera dimension, orientering och skala innan filen exporteras vidare till CAD eller 3D-utskrift. Rådata från mobila skanningsappar innehåller nästan alltid någon av dessa brister och kräver rensning innan de går att använda produktivt.
Applicera mattningsspray tunt och jämnt, ett tjockt lager förändrar den uppmätta ytgeometrin.
Använd fixturer för alla objekt som annars kan skifta position mellan delskanningar.
Öka överlappningen mellan viewpoints vid komplex geometri med många undercuts.
Kontrollera alltid skala och orientering direkt efter export, innan filen skickas vidare.
Proffstips: Testa mattningssprayet på en dold del av objektet först, framför allt på polerade eller ytbehandlade ytor. De flesta professionella spray är avsedda att avdunsta helt inom någon timme utan rest, men material reagerar olika och en snabb kontroll sparar dig ett kostsamt misstag.
Var används 3D-scanning i industrin?
Fyra användningsområden återkommer i nästan alla tillverkande verksamheter, och de kombineras ofta i samma projekt.
Inspektion och toleranskontroll jämför en tillverkad detalj mot dess ursprungliga CAD-modell för att verifiera att den håller specificerade toleranser. Det är den vanligaste tillämpningen inom kvalitetssäkring, särskilt i fordons- och flygindustrin där avvikelser på någon tiondels millimeter kan underkänna en hel batch.
Reverse engineering används när ingen digital ritning finns, till exempel för en äldre reservdel eller ett verktyg som konstruerats innan CAD-processer infördes. Skanningen fångar den fysiska geometrin och omvandlas via mesh till en ny, redigerbar konstruktionsmodell.
Verktygs- och fixturanpassning använder scanning för att kontrollera att formverktyg, gjutformar och produktionsfixturer fortfarande matchar sin ursprungliga specifikation efter år av slitage, eller för att anpassa en ny fixtur mot en befintlig produktionslinje.
Digital tvilling och produktionsdokumentation bygger en fullständig digital kopia av en fabrikslokal, maskinlinje eller enskild anläggning, som sedan används för planering, simulering eller framtida ombyggnationer utan att behöva stänga ner produktionen för fysiska mätningar.
Branscher som drar störst nytta inkluderar fordonsindustrin, flygsektorn, allmän verkstadsindustri, energisektorn med stora anläggningskomponenter, samt i mindre skala kulturarvsdokumentation där historiska föremål behöver bevaras digitalt. Mätleverabler från dessa projekt, allt från enkla avvikelserapporter till fullständiga CAD-modeller, flödar vidare direkt in i kvalitetssäkringsprocessen eller produktutvecklingsarbetet, ofta som ett permanent underlag för framtida revisioner.
Inspektion mot CAD för kvalitetskontroll av producerade detaljer.
Reverse engineering av reservdelar och äldre verktyg utan digital ritning.
Kontroll och anpassning av formverktyg och produktionsfixturer.
Digital tvilling för planering och simulering av hela anläggningar.
Hur arbetar en metrologipartner med industriell mätning?
En strukturerad metrologipartner följer samma grundprincip oavsett vilket system som används: kravet definieras innan utrustningen väljs, aldrig tvärtom. Processen börjar med kravinsamling, fortsätter med kalibrerad utrustning och en spårbar mätkedja, och avslutas med en rapport som innehåller en dokumenterad mätosäkerhetsbedömning, inte bara ett rått mätvärde.
Kravinsamling. Kunden definierar tolerans, kritiska ytor och önskat leveransformat.
Kalibrerad utrustning. Mätsystemet kontrolleras mot ett spårbart certifikat innan uppdraget påbörjas.
Datainsamling och rapportering. Mätningen genomförs och redovisas tillsammans med en uppskattad osäkerhet för resultatet.
Tjänsteutbudet hos en etablerad leverantör sträcker sig vanligtvis över flera områden: mätning on-site direkt i kundens produktionsmiljö, labbmätning för högre kontroll av förhållanden, reverse engineering av befintliga komponenter, samt kalibrering och service av redan installerad utrustning.
Mätning on-site för produktionsnära kvalitetskontroll utan att flytta komponenten.
Labbmätning när miljön kräver stabil temperatur och kontrollerade förhållanden.
Reverse engineering av äldre delar utan tillgänglig digital ritning.
Kalibrering och service av befintliga mätsystem enligt spårbar standard.
Utrustningskategorier som TrackScan P42, KSCAN X, SIMSCAN och SIMSCAN E representerar spannet från mobila handhållna system till fasta stationslösningar, vilket gör det möjligt att matcha rätt teknik mot varje enskilt uppdrag snarare än att tvinga in alla mätbehov i samma system.
Vad ser vi oftast gå fel i fältet?
Det vanligaste misstaget är inte tekniskt, det är strategiskt: företag köper en skanner utan en plan för viewpoints och underskattar hur lång tid efterbearbetningen faktiskt tar. Nästan lika vanligt är att man läser en enskild noggrannhetssiffra utan att fråga över vilket avstånd den gäller. Vår rekommendation är enkel: investera i processkompetens internt, eller samarbeta med en etablerad mättjänstleverantör som redan har den kompetensen på plats.
Behöver du hjälp med val eller inköp av mätutrustning?
Lksab är generalagent för Nikon Metrology, LK Metrology, scanology och API Metrology, vilket betyder att du får rådgivning om hela spannet av tekniker i samma samtal, i stället för att bara höra ett enda systems fördelar. Skillnaden mot att gå direkt till en enskild tillverkare är att rekommendationen utgår från ditt mätbehov, inte från vilken produkt säljaren råkar representera.
Utbudet täcker försäljning, uthyrning, on-site mätning, labbmätning, kalibrering och teknisk support, vilket gör det möjligt att börja med en hyrd lösning för ett enskilt projekt och senare gå över till egen utrustning när volymen motiverar det. För komponenter som kräver hög rörlighet i produktionslinjen är KSCAN X ett naturligt startpunkt att undersöka, medan SIMSCAN passar bättre för fasta installationer med krav på repeterbarhet över tid. Behöver du täcka stora komponenter med spårbar noggrannhet är Lasertracker och tillbehör värt en genomgång.
Nästa steg är enkelt: kontakta Lksab för en offertförfrågan där du beskriver tolerans, objektstorlek och hur ofta behovet återkommer, så får du en rekommendation anpassad efter just ditt fall i stället för en generisk produktlista.
Vanliga frågor om 3D-scanning
Vilken noggrannhet kan jag förvänta mig av en industriell 3D-skanner? Det varierar kraftigt mellan tekniker. Lasertriangulering och strukturerat ljus klarar ofta hundradelar av en millimeter på mindre komponenter, medan volumetrisk noggrannhet över större arbetsvolymer typiskt ligger på några tiondels millimeter. Fråga alltid leverantören exakt över vilket avstånd en angiven siffra gäller.
Kan jag 3D-printa direkt från en skannad fil? Sällan utan bearbetning. Rådata från mobila skanningsappar innehåller ofta saknad bottenyta, flytande geometri och felaktig skala, vilket måste rensas och decimeras innan filen fungerar i en vanlig slicer.
Vad är skillnaden mellan ett punktmoln och en CAD-modell? Ett punktmoln är miljontals enskilda koordinater utan struktur. En mesh kopplar samman dessa till en yta av trianglar. En parametrisk CAD-modell beskriver formen med redigerbara matematiska funktioner, vilket krävs om du senare vill ändra konstruktionen.
Bör jag köpa eller hyra en 3D-skanner? Det beror på hur ofta behovet uppstår. Sporadiska mätningar några gånger per år är oftast billigare att outsourca eller hyra, medan dagligt eller veckovis bruk motiverar en egen investering eftersom kostnaden per mätning sjunker med volym.
Hur hanterar man blanka eller transparenta ytor vid scanning? Den vanligaste lösningen är att applicera ett tunt, avtagbart mattningsspray på ytan före skanning. Det ger en jämn yta som sensorn kan läsa korrekt och torkar bort utan att permanent påverka materialet.
Vad krävs för att en mätning ska räknas som spårbar? Utrustningen måste vara kalibrerad mot ett giltigt certifikat inom ett fastställt tidsintervall, och mätningen bör redovisas tillsammans med en dokumenterad osäkerhetsbedömning, inte bara ett enskilt mätvärde.
