Visionmätsystem: praktisk guide för tekniker och kvalitetskontrollspecialister
- för 3 dagar sedan
- 7 min läsning
Visionmätsystem används för beröringsfri, högprecisionsmätning i produktion och ger en repeterbarhet som manuell inspektion sällan kan matcha. Systemet kombinerar kamera, optik, belysning och bildbehandlingsmjukvara för att mäta dimensioner, detektera ytfel och läsa koder utan att röra detaljen. Resultatet är kortare inspektionscykler, minskat operatörsberoende och möjlighet till kontinuerlig drift dygnet runt.
De vanligaste användningsområdena i industrin:
Dimensionsmätning av precisionsdetaljer med toleranser ner i mikrometerklassen
Ytinspektion för att hitta repor, porer och lackeringsfel på lackerade eller polerade ytor
Kodläsning och spårbarhet via streckkoder, QR-koder och direktmarkerade DMC-koder
Automatisk sortering och klassificering baserat på mätresultat i realtid
Subpixelalgoritmer kan under optimala förhållanden ge mycket hög upplösning, men det kräver telecentrisk optik, optimerad belysning och en stabil fixtur. Lksab, som generalagent för Nikon Metrology, LK Metrology, scanology och API Metrology, levererar kompletta system med service och kalibrering för just dessa krav.
Viktiga insikter
Visionmätsystem ger beröringsfri högprecisionsmätning i produktion, men resultatet styrs av belysning, optik och fixtur snarare än kamerans pixelantal.
Punkt | Detaljer |
Belysning avgör mest | Rätt belysningstyp och vinkel förbättrar kantdetektering mer än högre kameraupplösning. |
Telecentrisk optik för precision | Telecentriska linser eliminerar perspektivfel och är nödvändiga vid toleranser under 10 µm. |
Subpixel kräver kontroll | Upplösning ner till ~0,25 µm är möjlig men kräver stabil fixtur, optimerad belysning och kontrollerad temperatur. |
Kalibrering och spårbarhet | Dagliga kontrollbilder och årlig extern kalibrering säkerställer spårbarhet mot ISO 9001 och IATF 16949. |
Lksab som partner | Lksab levererar kompletta system med programskrivning, kalibrering och lokalt servicestöd för hela implementeringen. |
Innehållsförteckning
Hur ett visionmätsystem fungerar i praktiken
Ett komplett visionssystem består av fem huvudblock: kamera, optik, belysning, triggersystem och en mjukvarustack för bildbehandling och integration mot MES eller PLC. Varje block påverkar slutresultatet, men belysningen är den komponent som flest underskattar.
Subpixelprincipen innebär att mjukvaran interpolerar kantens position med högre upplösning än vad en enskild pixel representerar. En sensor med 5 µm pixelstorlek kan alltså mäta kantlägen med betydligt högre noggrannhet, förutsatt att kanten är skarp och välbelyst.
Telecentrisk optik skiljer sig från ett vanligt objektiv genom att ljusstrålar löper parallellt genom linssystemet. Det eliminerar perspektivfel: ett objekt som befinner sig 2 mm längre bort ser inte större ut i bilden. För dimensionsmätning är det avgörande. Konventionella objektiv duger för enklare närvaro- och formkontroll, men vid toleranser under 10 µm är telecentrik i praktiken ett krav.
Belysningstyper och deras användning:
Bakgrundsbelysning skapar högkontrastsilhuetter, perfekt för profil- och dimensionsmätning

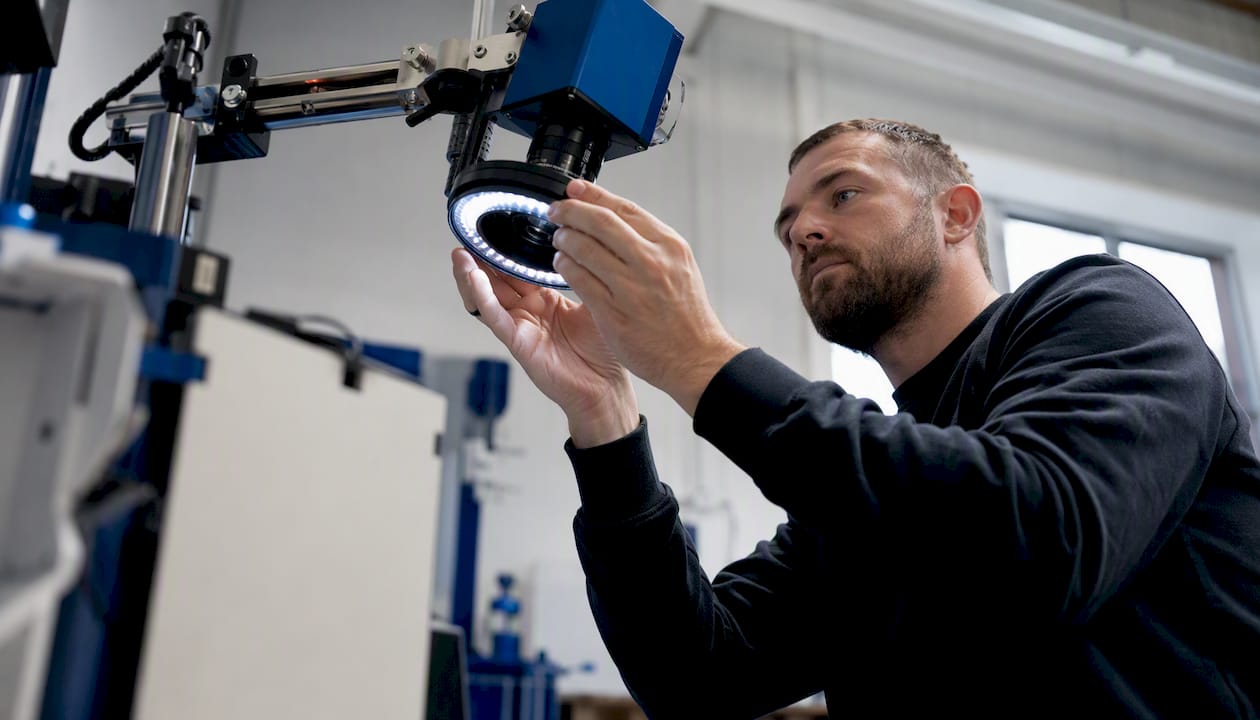

Ringbelysning ger jämnt frontljus och passar för ytinspektion och kodläsning
Mörkfältsbelysning belyser ytan i låg vinkel och framhäver repor och ytstrukturer
Strukturerat ljus projicerar ett mönster för 3D-mätning av höjd och form
Proffstips: Vinkla bakgrundsbelysningen exakt vinkelrätt mot kamerans optiska axel. Redan ett par graders avvikelse skapar skuggor längs kanterna som förskjuter kantdetekteringen med flera pixlar och försämrar repeterbarheten märkbart.
Tillämpningar i industrin där visionmätsystem ger tydligt mervärde
Systemen dyker upp i nästan alla branscher med krav på snabb och repeterbar kontroll. Några konkreta exempel:
Automatisk optisk inspektion (AOI) av kretskort: kontrollerar lödfogar, komponentplacering och polaritet i takt med produktionslinjen, ofta 10–30 kort per minut
Profilmätning av precisionsdetaljer: mäter diameter, rundhet och fasvinkel på svarvade eller frästa delar direkt efter bearbetning
Ytinspektion av lackerade karossdelar: identifierar bubblor, repor och tjockleksavvikelser med mörkfältsbelysning innan montering
Kodläsning och spårbarhet: läser lasermarkerade DMC-koder på motorblock, medicinska instrument och elektronikkomponenter med felfrekvens nära noll
Sortering av gjutgods: klassificerar detaljer efter geometrisk avvikelse och skickar utskott direkt till omsmältning utan manuell hantering
Affärseffekten är tydlig: en inline-station ersätter ofta en heltidsoperatör per skift och ger dessutom återkoppling till produktionen inom sekunder. Det gör det möjligt att korrigera ett driftsfel i en bearbetningsmaskin innan ett helt parti är utskott. Läs mer om hur noggrann mätning påverkar produktkvalitet i praktiken.
Vad som faktiskt avgör noggrannhet och repeterbarhet
Belysningen är den enskilt viktigaste faktorn. Rätt belysningsvinkel och intensitet påverkar kantdetekteringen mer än att fördubbla kamerans pixelantal. En suddig kant i bilden kan inte räddas av en bättre subpixelalgoritm.
De primära faktorerna i prioritetsordning:
Belysningstyp och placering: bakgrundsbelysning för dimensionsmätning, mörkfält för ytfel
Objektivval: telecentrisk optik eliminerar perspektivfel vid toleranser under 10 µm
Pixelstorlek och subpixelalgoritm: avgör teoretisk upplösning, men bara om belysningen är rätt
Fixtur och uppspänning: detaljen måste ligga stabilt och repeterbart för varje mätning
Vibrationskontroll: en vibrationsdämpande platta under systemet är billig försäkring
Temperaturstabilitet: kamerasensor och optik expanderar vid temperaturvariationer; håll mätrummet inom ±2 °C om möjligt
Subpixelupplösning ner till ~0,25 µm är möjlig, men kräver att samtliga faktorer ovan är kontrollerade. I en typisk verkstadsmiljö med vibrationer och temperatursvängningar är 1–2 µm ett mer realistiskt mål utan extra åtgärder.

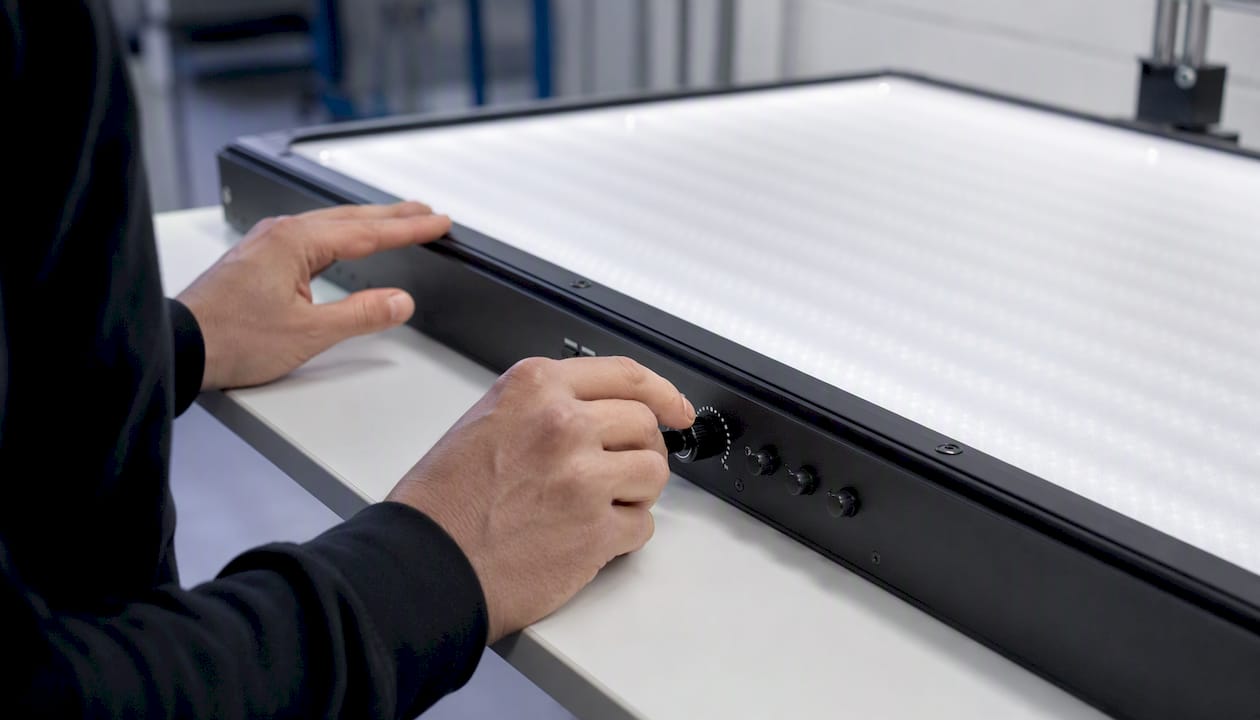

Proffstips: Välj inte ett högre megapixelantal för att öka noggrannheten. En LED-bakgrundsbelysning med PWM-styrning och jämn intensitet, som BL2-seriens format upp till 300×300 mm, ger ofta större mätförbättring än att byta till en kamera med dubbelt så många pixlar.
Typiskt mätarbetsflöde och automationsalternativ
Ett standardarbetsflöde ser ut så här:
Förberedelse och fixtur: detaljen placeras i ett dedikerat fixturläge som garanterar repeterbar position
Trigger och bildtagning: en PLC-signal eller fotocell triggar kameran vid rätt tidpunkt
Bildbehandling och mätalgoritm: mjukvaran identifierar kanter, mäter avstånd och jämför mot toleransgränser
Beslut och klassificering: systemet skickar godkänd/utskott-signal till PLC eller robotarm
Dataexport och spårbarhet: mätdata tidsstämplas och skrivs till MES-databas eller lokal logg
Automationsalternativ:
Stationärt labbsystem: operatören placerar detaljen manuellt; passar låg volym och komplexa mätprogram
CNC-visionmätsystem: automatiserad axelrörelse mäter flera punkter i sekvens utan operatörsinblandning
Inline-station: integrerad i produktionslinjen, mäter varje detalj i produktionstakt
Hybridlösning: inline för snabb go/no-go, CNC-system för stickprov med fullständig mätrapport
Integrationens verkliga flaskhals är sällan bildtagningen. Det är programmeringen av mätrutiner och hanteringen av dataflöden som tar tid. Välj mjukvara med stöd för mallar och användarprofiler för att korta ner driftsättningen. Se också steg-för-steg-guiden för att optimera mätprocessen för praktiska råd om arbetsflödesdesign.
Att köra systemet parallellt med manuell inspektion under 4–12 veckor är ett beprövat sätt att fånga kantfall och validera mätprogrammet innan manuell kontroll fasas ut helt.
Hur du väljer rätt system: kriterier och frågor till leverantören
Urvalskriterier:
Mätområde och synfält: matcha kamerans synfält mot detaljens storlek med marginal för fixturvariation
Upplösning kontra tolerans: tumregel är att systemets repeterbarhet ska vara under en tiondel av snävaste tolerans
Genomströmning: hur många detaljer per minut kräver produktionslinjen?
Integration: vilka protokoll stöder mjukvaran (OPC-UA, Profinet, REST-API)?
Service och kalibrering: finns lokal support och certifierade kalibreringstjänster?
ROI-bedömning: räkna på minskad ombearbetning, kortare inspektionscykler och reducerat operatörsbehov. En inline-station med en investering på några hundra tusen kronor betalar sig ofta inom 12–18 månader i en volymproduktion med höga kassationskostnader. Läs mer om hur mätning minskar ombearbetning i praktiken.
Frågor att ställa leverantören:
Vilken repeterbarhet garanteras under produktionsförhållanden (inte bara i labb)?
Hur hanteras kalibreringsspårbarhet och certifikat i systemet?
Hur lång är typisk driftsättningstid för ett nytt mätprogram?
Erbjuds serviceavtal med garanterad svarstid och reservdelar?
Kan systemet integreras med befintligt MES utan anpassad kod?
Lksab, som generalagent för Nikon Metrology och LK Metrology, kan adressera samtliga dessa punkter med lokalt servicestöd, programskrivning och kalibrering.
Kalibrering, spårbarhet och löpande underhåll
Nödvändiga kalibreringselement:
Geometrisk kalibrering med certifierad referensartefakt
Pixel-till-mm-skalning verifierad mot spårbar standard
Kontroll av telecentrisk optiks parallaxfrihet
Verifiering av belysningsuniformitet över hela synfältet
Rekommenderat underhållsschema:
Dagligen: kontrollbild mot referensdetalj; verifiera att mätvärdet ligger inom förväntat intervall
Veckovis: rengör optik och belysningspanel; kontrollera att fixturläget inte förskjutits
Årligen: fullständig geometrisk kalibrering med extern, ackrediterad kalibreringstjänst
Mätdata och kalibreringsprotokoll bör kopplas direkt till kvalitetsledningssystemet (ISO 9001 eller IATF 16949) med automatisk tidsstämpling. Anlita extern kalibrering när systemet används för kundleveranser med spårbarhetskrav eller vid misstanke om mekanisk påverkan på optiken. Interna dagliga kontroller räcker för att fånga drift, men ersätter inte den årliga externa verifieringen. Se rutiner för mätosäkerhet för mer om hur du dokumenterar och hanterar mätosäkerhet i produktionsmiljö.
Vanliga felkällor och snabb felsökning på verkstadsgolvet
Proffstips: Logga alltid exponeringstid och belysningsintensitet per mätning. När ett mätvärde avviker oväntat är det första du kontrollerar om belysningsvärdet förändrats, inte om algoritmen är fel.
Vanliga problem och vad du gör åt dem:
Suddiga bilder: kontrollera fokus och rengör objektivet; kontrollera att exponeringstiden inte är för lång vid rörliga detaljer
Ojämn belysning: mät intensiteten i bildens fyra hörn; byt belysningspanel eller justera diffusor
Dålig kantdetektering: öka kontrasten med bakgrundsbelysning eller justera tröskelparametern i mjukvaran; kontrollera att detaljen inte reflekterar bakgrundsljuset
Varierande positionering: kontrollera fixturslitage och att klämkraften är konstant; mät referensdetalj i fem på varandra följande cykler och beräkna standardavvikelsen
Felaktiga kalibreringsparametrar: kör kalibrering mot certifierad referensartefakt och jämför med föregående protokoll
Om problemet kvarstår efter dessa steg utan att orsaken är identifierad är det dags att kontakta leverantörens tekniska support. Att stoppa linjen för en timmes felsökning är billigare än ett parti utskott.

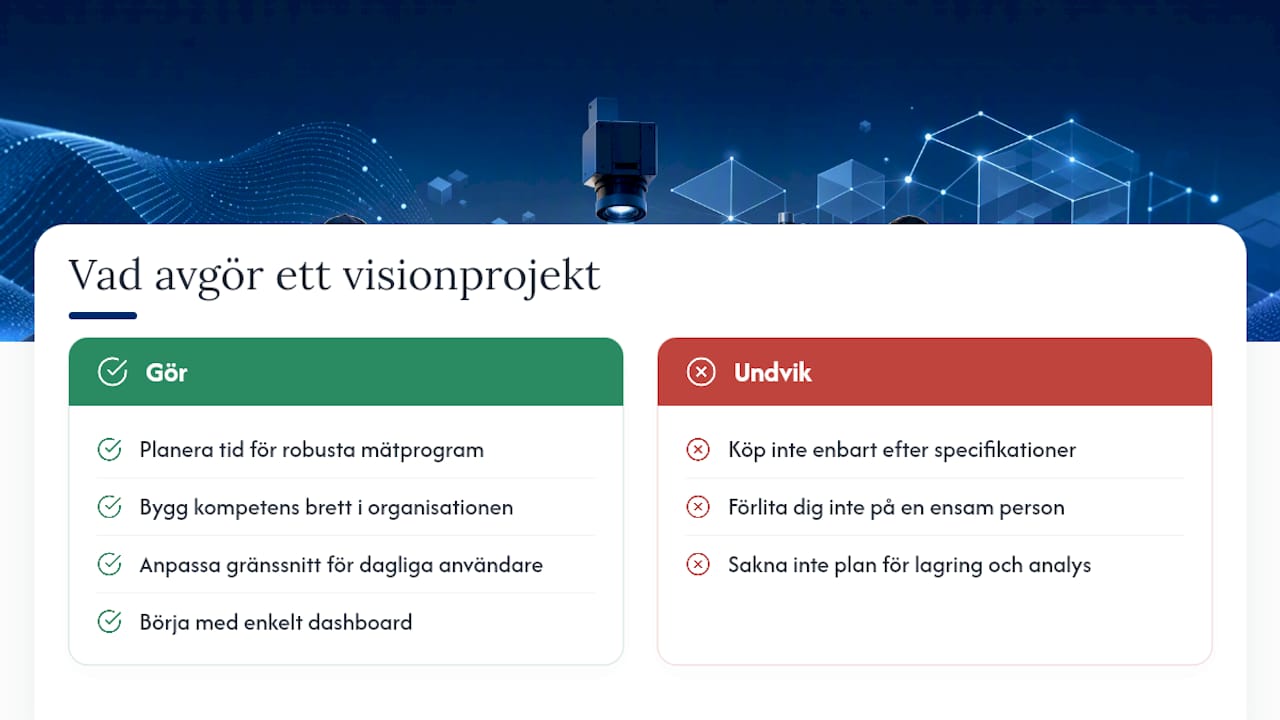

Det som faktiskt avgör om ett visionprojekt lyckas
De tekniska specifikationerna är sällan det som avgör om ett visionprojekt lyckas eller misslyckas. Det är organisationen runt systemet som gör skillnaden.
Det vanligaste misstaget är att köpa ett system med imponerande specifikationer och sedan underskatta hur lång tid det tar att skriva robusta mätprogram för verkliga produktionsvariationer. En detalj som ser enkel ut i ritningen kan ha ytreflektioner, variationer i ytfinish eller positioneringsosäkerheter som kräver veckor av finjustering. Planera för det från start, inte som en eftertanke.
Utbildning av operatörer och tekniker är en annan underskattad investering. Ett system som bara en person i organisationen förstår är sårbart. Bygg kompetens brett, och se till att gränssnittet är anpassat för den som faktiskt ska använda det dagligen, inte bara för den som programmerade det.
Datahantering är den tredje faktorn. Visionmätsystem genererar stora mängder mätdata snabbt. Utan en plan för lagring, analys och larm riskerar du att drunkna i siffror utan att agera på dem. Börja med ett enkelt dashboard som visar trend och larm, och bygg ut därifrån.
Lksab stödjer dig från val till driftsatt system
Att välja rätt visionmätsystem är en sak. Att få det att fungera stabilt i produktion, med rätt kalibrering och integration mot befintliga system, är en annan. Det är där många projekt tappar fart.
Lksab erbjuder som generalagent för Nikon Metrology, LK Metrology, scanology och API Metrology ett komplett stöd: teknisk konsultation, leverans av mätutrustning, programskrivning, kalibrering och löpande serviceavtal. Det innebär att du inte behöver koordinera flera leverantörer för hårdvara, mjukvara och kalibrering. En kontaktpunkt, lokal support och spårbar kalibrering ingår i erbjudandet.
Behöver du ett system för beröringsfri mätning med hög genomströmning? Se KSCAN X som ett alternativ för avancerad skanning och inspektion. Kontakta Lksab för en teknisk konsultation och få ett konkret förslag anpassat till din produktionsmiljö.
