Robotiserad mätcell: guide för industritekniker
- för 2 dagar sedan
- 9 min läsning
En robotiserad mätcell är en automatiserad, robotstyrd station som utför repeterbara mät- och inspektionscykler och ersätter subjektiva manuella kontroller med objektiva, spårbara mätdata. Cellen kombinerar en industrirobot med en koordinatmätmaskin (CMM), ett palettsystem för detaljhantering och ett styrsystem som validerar resultaten automatiskt mot toleranser enligt standarder som ISO 9013. Leverantörer som LK Scandinavia AB bygger den typen av celler runt etablerade mätprinciper snarare än improviserade lösningar, vilket är en av anledningarna till att fler verkstäder väljer bort stickprovskontroll till förmån för full inspektion.
Tre vinster driver investeringsbeslutet i praktiken:
Fullständig spårbarhet. Varje mätt detalj får en egen dataloggning, vilket gör reklamationsutredningar snabbare och säkrare.
Högre genomströmning. Cellen kan köra obemannat under nätter och helger, vilket frigör kapacitet utan extra personal.
Färre flaskhalsar i kvalitetskontrollen. Manuella mätstationer är ofta den svagaste länken i flödet, och en robotiserad mätcell tar bort just det steget som väntetid.
Viktiga insikter
En robotiserad mätcell lönar sig när volym och spårbarhetskrav gör manuell kontroll till flödets svagaste länk, inte bara till en kostnadspost.
Punkt | Detaljer |
Bedöm volym och krav | Kartlägg deltyper, toleranser och spårbarhetskrav innan du väljer mätteknik. |
Testa i pilotskala | Starta med en deltyp med hög volym för att validera fixturer och cykeltider billigt. |
Ställ kritiska leverantörsfrågor | Fråga om SLA, kalibreringsavtal och referensinstallationer med dokumenterade cykeltider. |
Planera service och kalibrering | Ett löpande kalibreringsavtal förhindrar att mätnoggrannheten tyst försämras över tid. |
Utvärdera LK Scandinavia | LK Scandinavia erbjuder försäljning, kalibrering och programskrivning i en samlad leveranskedja. |
Innehållsförteckning
Méca‑Précis: en fallstudie i effektiv inspektion
Det franska verkstadsföretaget Méca‑Précis stod inför ett klassiskt problem: kontrollavdelningen kunde inte hänga med i produktionstakten. Lösningen blev en robotiserad mätcell byggd kring en MiSTAR CMM från Mitutoyo, integrerad av Engineering Data med robothantering och palettväxling.
Projektet gick från första möte till installation på mindre än ett år, och det tog ytterligare tid innan cellen körde i full drift. Den tidslinjen är realistisk snarare än optimistisk. Finjustering av mätprogram, fixturer och gränssnitt mot befintlig produktion tar tid, oavsett hur väl komponenterna fungerar var för sig.
Robotcellen tog bort den flaskhals som tidigare uppstod när kontrollanterna inte hann mäta i takt med produktionen, och samtidigt minskade den fysiska och mentala belastningen på personalen som tidigare mätte manuellt hela skift.
Resultatet var inte bara snabbare mätning. Méca‑Précis kunde eliminera en flaskhals i kontrollprocessen som tidigare tvingade produktionen att vänta på godkännande, och cellen öppnade dörren för nattdrift utan att en enda operatör behövde vara på plats. Det är precis den typen av kapacitetsvinst som gör att investeringen betalar sig även vid måttliga volymer.
Vilka komponenter bygger upp en robotiserad mätcell?
En mätcell är inte en enskild maskin utan ett system av delar som måste samverka exakt. Om en komponent är feldimensionerad, till exempel en fixtur som tillåter mikroskopisk rörelse under mätning, spelar det ingen roll hur precis roboten eller sensorn är.
De vanligaste byggstenarna är:
Industrirobot – hanterar detaljer in och ut ur mätzonen och styr rörelsemönster för skanning.
Mätenhet – en CMM, en 3D-kamera eller en laserskanner beroende på toleranskrav och geometri.
Palettsystem och fixturer – håller detaljen i exakt samma läge varje gång, vilket är avgörande för repeterbarhet.
Automatiskt lager – matar cellen med obehandlade detaljer och tar emot färdigmätta, ofta i buffertar för flera timmars obemannad drift.
Säkerhetsinhägnad – skyddar personal från robotens rörelser enligt maskindirektivets krav.
Styrsystem och rapportmodul – matchar deltyp mot rätt mätprogram och skriver ut godkännande- eller avvikelserapporter automatiskt.
Valet mellan CMM, 3D-vision och kontaktlösa laserlösningar handlar om noggrannhetsklass och geometri. En taktil CMM ger fortfarande högst precision för kritiska toleranser i mikrometerklass, medan 3D-vision är snabbare för geometriskt komplexa ytor där varje punkt inte behöver mätas taktilt. En 3D-vision-baserad inspektionscell kan ge 100 % fullständig inspektion och en genomströmningsökning på omkring 30 %, med automatisk loggning av varje enskild detalj.
Komponent | Funktion | Typisk noggrannhet |
CMM (taktil) | Punktmätning mot referensgeometri | Enstaka mikrometer |
3D-vision/kamera | Ytkartläggning och formavvikelser | Tiondels millimeter |
Laserskanner | Fullständig punktmolninsamling | Tiondels till hundradels millimeter |
Robotarm | Positionering och detaljhantering | Beror på robotmodell och kalibrering |

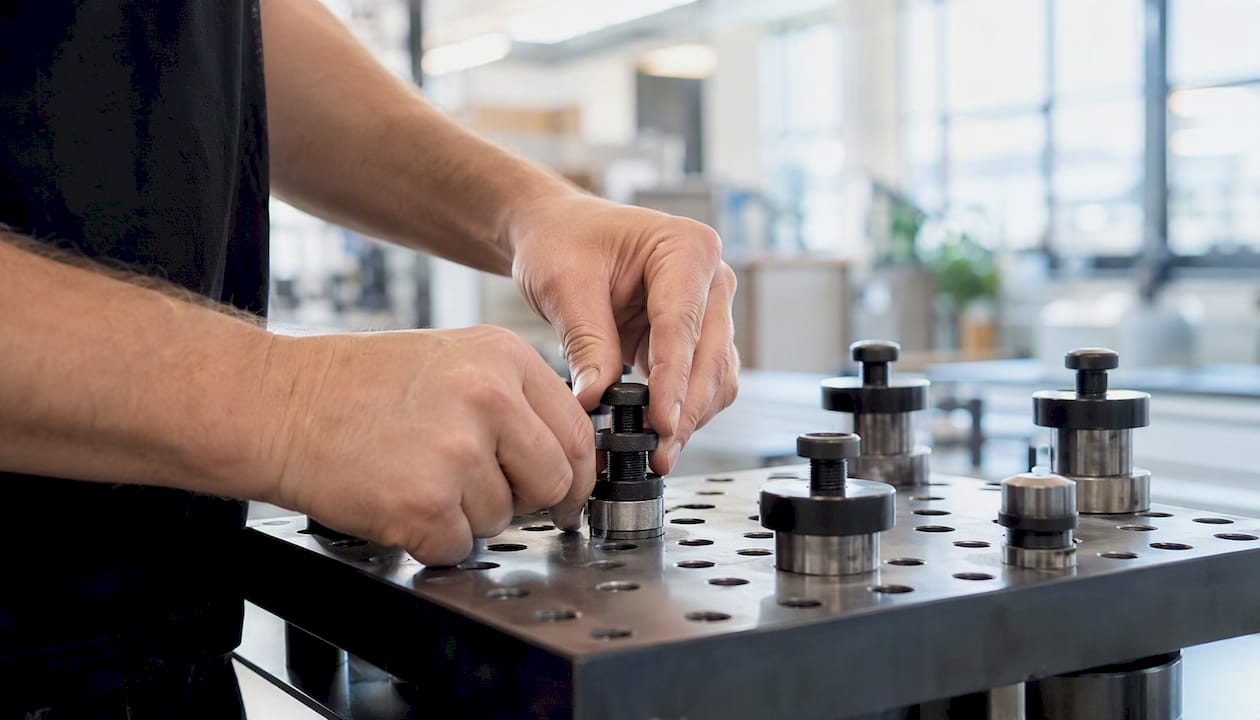

Proffstips: Bygg fixturerna modulärt från start. En fixturplatta med utbytbara stödpunkter sparar veckor jämfört med att designa om hela paletten varje gång en ny detaljtyp ska in i cellen.

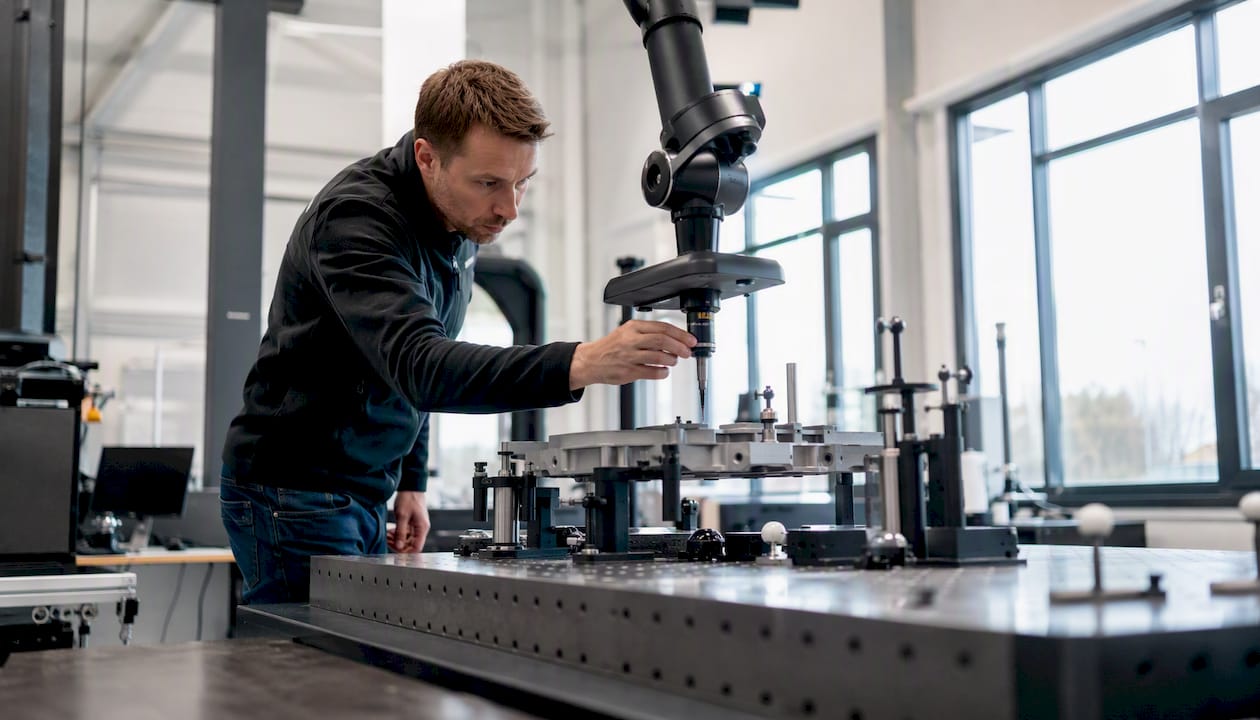

Hur går en mätcykel till, steg för steg?
Ett bra sätt att förstå värdet av en robotiserad mätcell är att följa en detalj genom hela flödet, från det att den lämnar produktionslinjen till dess att en rapport landar hos kvalitetsansvarig.
Uppladdning och registrering. Operatören eller ett automatiskt matningssystem placerar detaljen på en palett, och styrsystemet läser av deltyp via kod eller sensor.
Paletthantering. Roboten flyttar paletten till mätzonen, ofta via ett buffertlager som håller flera detaljer i kö.
Positionering i mätmaskinen. Fixturen säkerställer att detaljen ligger exakt rätt innan mätprogrammet startar.
Mätprogram och skanning. CMM:en eller skannern kör det förprogrammerade mätprogrammet, som är kopplat till just den deltypen.
Datafångst och autovalidering. Systemet jämför mätvärden mot toleranser och godkänner eller flaggar avvikelser automatiskt.
Återställning och lagring. Detaljen flyttas till nästa steg i flödet, och mätdata skrivs till en lokal logg samt vidare till MES- eller ERP-system.
Cykeltiden varierar kraftigt med geometrisk komplexitet. AFRY:s levererade robotcell mätte ett stativ på cirka 2 minuter och 40 sekunder med 100 % kvalitetssäkring, jämfört med tidigare manuella mätningar på 3 till 8 minuter per stativ. Den skillnaden multiplicerad över ett helt skift förklarar varför obemannad drift blir ekonomiskt intressant redan vid medelstora volymer.
Vilken affärsnytta och ROI kan du räkna med?
Robotiserad inspektion gör något mer grundläggande än att bara mäta snabbare. Den flyttar kvalitetsbedömningen från subjektiva operatörsbeslut till objektiva, spårbara data, vilket minskar risken för både reklamationer och kostsamma återkallelser.
Mätbara vinster att räkna hem inkluderar:
Ökad genomströmning i kontrollen är vanligt enligt leverantörsdata för 3D-vision-celler.
Minskad cykeltid per detalj, särskilt vid enklare geometrier där taktil mätning annars tar lång tid.
Lägre personalkostnad för natt- och helgskift eftersom cellen kan köra obemannat.
Färre kassationer och reklamationer tack vare 100 % inspektion istället för stickprov.
Följ upp effekten med enkla KPI:er: antal mätningar per skift, andel spårbara rapporter per batch, och omarbetningsgrad före och efter driftsättning. En grov ROI-kalkyl brukar se ut så här: om en manuell kontrollstation kostar en heltidslön plus övertidsersättning för helger, och cellen tar bort båda kostnaderna samtidigt som den ökar kapaciteten med 30 %, återbetalar sig en investering på ett par miljoner kronor ofta inom två till tre år, beroende på volym och komplexitet. Skillnaden mellan stickprov och full inspektion är också värd att räkna på separat, eftersom jämförelsemätning ofta avslöjar avvikelser som ett traditionellt stickprov aldrig hade fångat.
Vilka projektfaser och risker bör du planera för?
Ett realistiskt implementationsprojekt går igenom flera tydliga faser, och att hoppa över någon av dem är den vanligaste orsaken till förseningar.
Fas | Typisk tidsåtgång | Huvudaktivitet |
Förstudie och kravställning | 1–3 månader | Kartlägga deltyper, toleranser och volymer |
Koncept och prototyp | 1–2 månader | Fixturdesign och val av mätteknik |
Integration och programutveckling | 3–6 månader | Robotprogrammering, mätprogram, MES-koppling |
Driftsättning | 1 månad | Installation på plats och första körningar |
Validering och finjustering | 1–3 månader | Toleransjustering, autokalibrering, stresstest |
Överlämning och utbildning | 2–4 veckor | Utbildning av operatörer och kvalitetspersonal |
De vanligaste riskerna handlar sällan om roboten själv. Felaktig fixturering är den enskilt vanligaste orsaken till att en cell inte når förväntad repeterbarhet, tätt följt av temperaturvariationer i lokalen som påverkar mätnoggrannheten. Ett tredje riskområde är sensorval som inte matchar den faktiska geometrin, vilket upptäcks först när cellen redan är byggd.
Proffstips: Bygg en fixturprototyp i ett tidigt skede och testa den mot faktiska produktionsdetaljer, inte ritningsmått. Skillnaden mellan CAD-geometri och verklig toleransspridning är ofta det som sätter stopp för en driftsättning i sista minuten.
Projekt som AProC på Chalmers har visat att off-line programmering och flexibla fixturkoncept minskar risken avsevärt, eftersom robotprogrammen kan testas och justeras innan cellen ens är fysiskt installerad.
Vad ska du fråga leverantören innan du skriver kontrakt?
En offert som bara listar hårdvara säger lite om hur cellen faktiskt kommer att prestera i drift. Ställ dessa frågor innan du väljer leverantör eller integratör:
Hur ofta krävs kalibrering, och ingår kalibreringsavtal i priset eller som separat tjänst?
Vilken servicenivå (SLA) gäller vid driftstopp, och finns det en dokumenterad responstid?
Är mätprogramvaran öppen för egen programmering, eller är du låst till leverantörens format?
Hur lång är omställningstiden mellan olika deltyper, och krävs ny fixtur för varje variant?
Kan leverantören visa referensinstallationer med dokumenterade cykeltider, inte bara teoretiska siffror?
En tydlig varningssignal är en leverantör som inte kan visa en enda referensinstallation med verkliga cykeltider, eller som saknar en plan för hur spårbarhetsdata ska lagras och exporteras till ditt MES-system. Ett annat observandum: fråga specifikt om koordinatmätmaskinens specifikationer matchar dina toleranskrav i praktiken, inte bara på pappret.
Vanliga frågor om leverantörsval
Behöver vi ett separat serviceavtal för roboten och för mätmaskinen? Ofta ja, om robot och mätmaskin kommer från olika tillverkare. Fråga alltid om integratören kan samordna båda avtalen till en kontaktpunkt.
Hur vet vi att fixturen håller måttet över tid? Begär dokumentation av fixturens repeterbarhet över ett större antal cykler, inte bara ett enstaka testresultat.
Hur kan LK Scandinavia stötta ditt projekt?
Att bygga en robotiserad mätcell kräver kompetens inom flera discipliner samtidigt: robotintegration, mätteknik, programmering och löpande kalibrering. LK Scandinavia AB är generalagent för märken som Nikon Metrology, LK Metrology, scanology och API metrology, och arbetar därför med hela kedjan från försäljning och uthyrning till service, kalibrering och programskrivning.
En mätcell är bara så pålitlig som sin senaste kalibrering. Utan ett fast serviceavtal och en tydlig kalibreringsplan urholkas noggrannheten långsamt, ofta utan att någon märker det förrän en reklamation redan har inträffat.
Tjänsteområde | Vad det innebär för ditt projekt |
Försäljning och uthyrning | Tillgång till mätmaskiner, skanningsarmar och lasertrackers för olika volymer |
Kalibrering och service | Löpande avtal som säkerställer att mätdata förblir tillförlitliga över tid |
Programskrivning | Anpassade mätprogram för specifika deltyper och toleranskrav |
Teknisk rådgivning | Stöd vid förstudie, konceptval och fixturdesign |
Den typen av bredd gör det möjligt att gå från förstudie till demo och vidare till full driftsättning utan att behöva koordinera flera separata leverantörer.

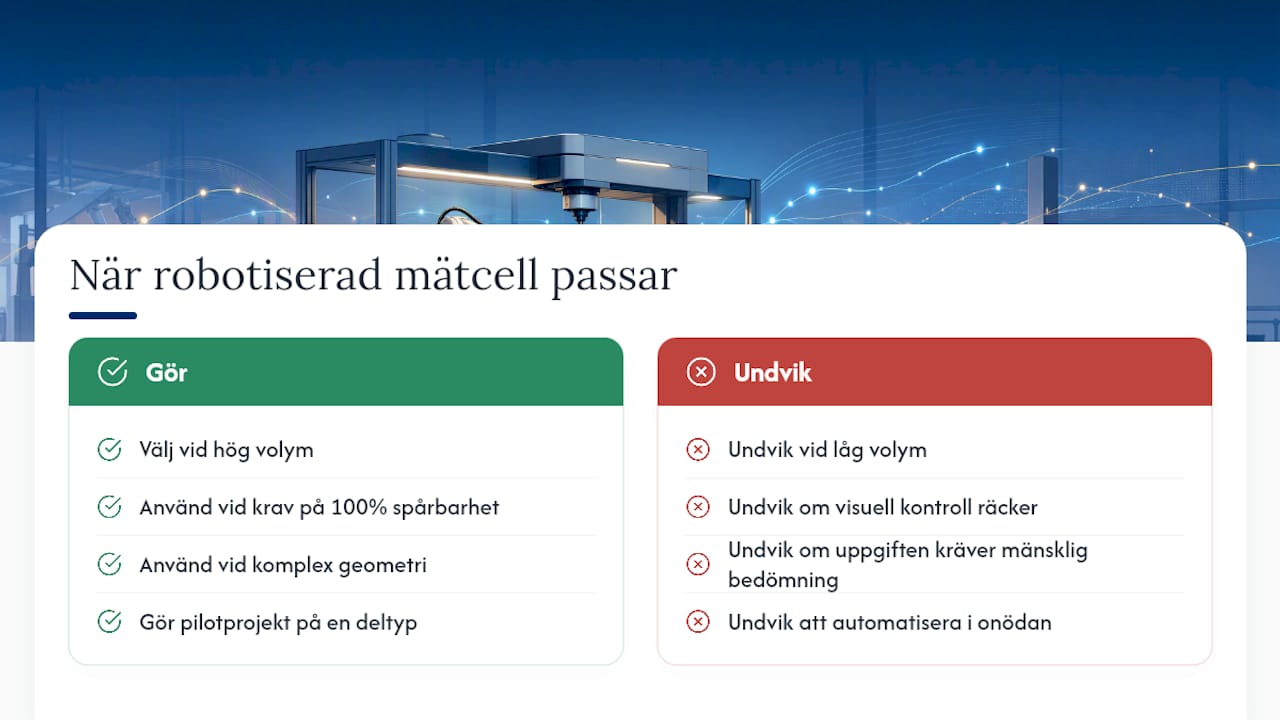

När är en robotiserad mätcell rätt val, och när är det inte det?
Den vanligaste missuppfattningen är att automatiserad mätning alltid är det ekonomiskt smartaste alternativet. Det stämmer inte för alla verkstäder, och att låtsas annat gör ingen tjänst.
Volym är den enskilt viktigaste faktorn. Om du mäter några hundra detaljer per vecka med enkel geometri kan en robotiserad mätcell vara överdimensionerad, och en enklare visionlösning eller ett stickprovsförfarande täcker behovet till en bråkdel av kostnaden. Kravet på 100 % spårbarhet ändrar dock kalkylen helt, särskilt inom flyg- och fordonsindustrin där en enda felaktig detalj i fält kan kosta betydligt mer än hela investeringen i mätutrustning.
Delkomplexitet spelar också in. En detalj med enkla, plana ytor kräver sällan en fullskalig CMM-integration, medan komplexa fräsdetaljer med tighta toleranser i flera plan sällan går att lita på med enbart visuell kontroll. Min rekommendation till tekniker som överväger steget är att börja med ett pilotprojekt på en enskild deltyp med hög volym och kända problem, snarare än att bygga en cell för hela produktsortimentet direkt. Det gör det möjligt att validera fixturkoncept och cykeltider innan investeringen skalas upp, och det gör felen billiga att rätta till.
Manuell mätning har fortfarande sin plats vid låg volym, stor variation i geometri eller när mätuppgiften kräver mänsklig bedömning av ytdefekter som är svåra att kvantifiera algoritmiskt. Skillnaden mellan att automatisera för automatiseringens skull och att automatisera för att lösa ett verkligt flaskhalsproblem är precis det som avgör om projektet blir en framgång eller en dyr besvikelse.
Kom igång: bedömning, demo och projektstart
Att gå från idé till en fungerande robotiserad mätcell kräver rätt utrustning från start, inte en lösning som byggs om efter ett år. LK Scandinavia arbetar med hela kedjan, från förstudie och konceptval till leverans, programmering och löpande kalibrering, vilket gör att du slipper koordinera flera separata leverantörer under projektets gång.
Om du redan vet vilken mättyp som passar din produktion kan du gå direkt till produktsidorna för KSCAN X eller SIMSCAN, båda byggda för industriella tillämpningar med höga krav på precision. Är du osäker på vilken teknik som passar dina toleranser och volymer, boka en teknisk genomgång med LK Scandinavia. Du får en konkret bedömning av vilken arkitektur som faktiskt löser ditt flaskhalsproblem, snarare än en generisk offert. Begär offert eller boka en demo redan idag för att se hur en mätcell presterar mot dina egna deltyper.
Vanliga frågor om robotiserad mätcell
Vad kostar en robotiserad mätcell? Kostnaden varierar kraftigt med mättyp, robotstorlek och grad av integration mot befintlig produktion. En riktlinje är att jämföra investeringen mot besparingen i personalkostnad och minskade reklamationer över två till tre år, snarare än att se på inköpspriset isolerat.
Kan en robotiserad mätcell hantera flera olika deltyper? Ja, förutsatt att fixturkonceptet är byggt modulärt och styrsystemet kan matcha rätt mätprogram till rätt deltyp automatiskt. Omställningstiden mellan deltyper är en av de viktigaste frågorna att ställa leverantören.
Hur ofta behöver mätcellen kalibreras? Det beror på mättyp, användningsfrekvens och miljö, men ett löpande kalibreringsavtal är standard för att säkerställa att noggrannheten inte försämras över tid utan att någon märker det.
Passar en robotiserad mätcell för lågvolymproduktion? Sällan som förstahandsval. Vid låg volym och stor variation i geometri är enklare visionlösningar eller manuell mätning ofta mer kostnadseffektiva, om inte spårbarhetskraven i sig motiverar full automatisering.
