Felsökning inom mätteknik steg för steg
- 16 juli
- 7 min läsning
Kort sagt:
Felsökning inom mätteknik är en systematisk metod för att identifiera och åtgärda fel i mätkedjans delar. Att följa ett strukturerat arbetsflöde från processvillkor till dokumentation minskar driftsavbrott och onödiga utbyten. Verktygen inkluderar differenstryckmätare, multimeter, läckagelokalisering och noggrann dokumentation för tillförlitliga resultat.
Felsökning inom mätteknik är en metodisk process där du systematiskt identifierar och åtgärdar fel i mätkedjans alla delar för att återställa tillförlitliga resultat. En strukturerad steg-för-steg-metod minskar driftstopp och förhindrar att du byter ut fungerande utrustning i onödan. Branschpraxis, inklusive standarder som ISO 5167-1 för differenstryckbaserade flödesmätningar, betonar att felsökning alltid bör börja med processvillkor och installation, inte med instrumentet. Lksab arbetar dagligen med den här typen av problemhantering inom tillverknings- och verkstadsindustrin och ser samma mönster återkomma gång på gång.
Vilka verktyg och förutsättningar krävs för effektiv felsökning?
Rätt utrustning och dokumentation är grunden för all felsökning av mätinstrument. Utan dem arbetar du i blindo och riskerar att missa den verkliga felorsaken.
Nödvändiga instrument
De vanligaste instrumenten vid felsökning är differenstryckmätare, multimeter, akustisk läckageutrustning och spårgasutrustning. Differenstryckmätaren används för att verifiera att DP-sändaren faktiskt ser rätt tryckskillnad. Multimetern kontrollerar strömförsörjning och signalintegritet i kretsen. Spårgasmetoder används när akustiska signaler är för svaga för att lokalisera läckage med säkerhet.
Dokumentation och referensvärden
Du behöver alltid ha tillgång till ritningar, kalibreringscertifikat och historiska referensvärden innan du börjar. Kalibreringscertifikaten visar senaste verifierade prestanda och ger dig ett jämförelsevärde. Historiska loggdata från lågdriftslägen fungerar som en kritisk referenspunkt för att upptäcka gradvisa avvikelser. Etablering av referensvärden vid lågdrift förebygger att mindre avvikelser växer till stora driftstörningar.
Miljöförutsättningar
Mätplatsen påverkar resultaten mer än de flesta tekniker räknar med. Mätning bör ske i områden med stabil flödesprofil, inte direkt efter böjar, spjäll eller andra störningskällor. En instabil flödesprofil ger störningar som ser ut som instrumentfel men egentligen är installationsproblem.
Verktyg | Användningsområde |
Differenstryckmätare | Verifiera DP-sändarens indata och processens faktiska tryckskillnad |
Multimeter | Kontrollera strömförsörjning, kabelintegritet och signalnivåer |
Akustisk utrustning | Lokalisera läckage i impulslinjer och rörförband |
Spårgasutrustning | Läcksökning när akustiska metoder ger otydliga resultat |
Kalibreringsutrustning | Verifiera och justera sändarens nollpunkt och mätområde |
Proffstips: Ta alltid med kalibreringscertifikaten ut i fält. Utan dem vet du inte om en avvikelse beror på ett nytt fel eller på att instrumentet aldrig var korrekt kalibrerat från start.
Hur genomförs en steg-för-steg felsökning av mätprocesser?

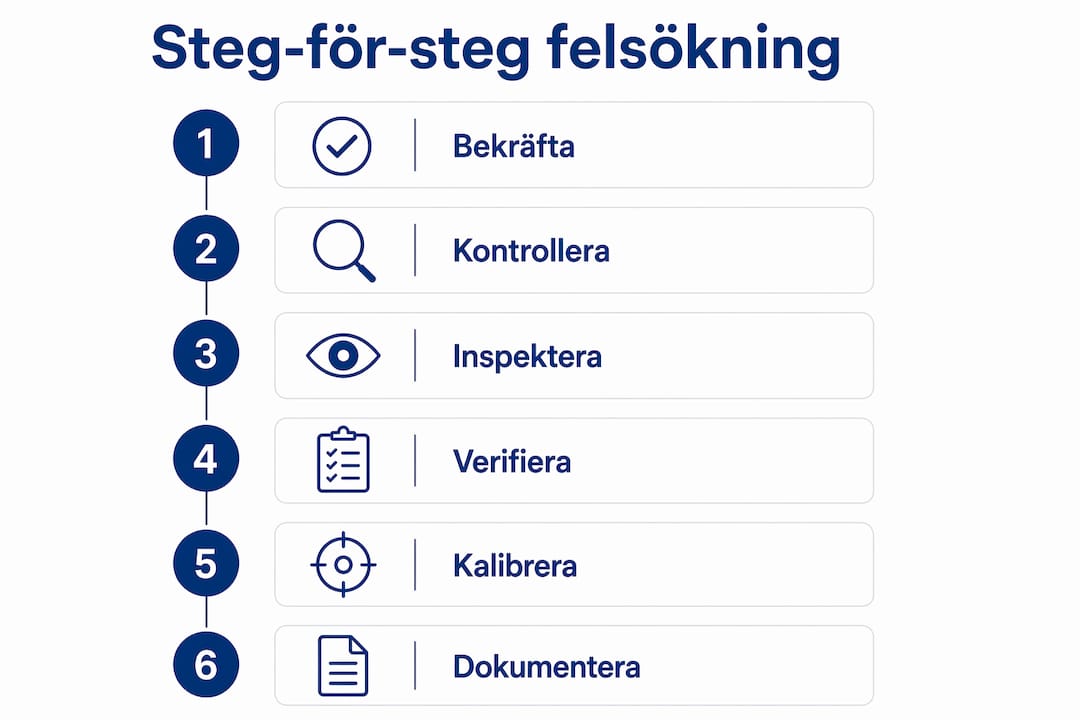

Det effektivaste sättet att felsöka mätprocesser är att följa ett strukturerat arbetsflöde som rör sig från det enkla till det komplexa. Felsökning av DP-baserade flödesmätare bör följa ett 6-stegs arbetsflöde för att undvika onödiga driftavbrott. Varje steg bygger på det föregående, vilket gör att du inte hoppar till dyra åtgärder innan du uteslutit enkla orsaker.
Steg 1: Bekräfta symtomen
Dokumentera exakt vad som händer. Är avläsningen instabil, fast på noll, eller driftar den utanför förväntat intervall? Prata med operatörerna som arbetar med processen dagligen. De ser ofta mönster som inte syns i loggdata.
Steg 2: Kontrollera processvillkoren
Kontrollera att processen faktiskt körs inom de parametrar instrumentet är dimensionerat för. Flöde, tryck och temperatur utanför specifikation ger felaktiga avläsningar som ser ut som instrumentfel. Jämför aktuella processvärden mot instrumentets märkdata.
Steg 3: Inspektera installationen
Experter poängterar att de flesta problem beror på installation eller process snarare än mätarkroppen. Kontrollera rörledningens riktning, raka inloppssträckor och att instrumentet sitter monterat enligt tillverkarens anvisningar. En felvänd differenstrycksensor ger konstant negativt värde, vilket är ett klassiskt installationsfel.
Steg 4: Kontrollera kranar och impulslinjer
Stängda eller delvis stängda impulskranar är en av de vanligaste orsakerna till felaktiga DP-mätningar. Kontrollera att alla kranar är i rätt läge och att impulslinjerna är fria från blockeringar, kondensat eller gasblåsor. En blockerad impulslinje ger ett statiskt eller felaktigt lågt differenstryck.
Steg 5: Verifiera sändaren och utdatasignalen
En visuell inspektion av tryckmätaren inkluderar kontroll av yttre skador, kablar och anslutningar som ett första felsökningssteg. Mät strömmen i 4–20 mA-kretsen och jämför med förväntat värde vid känt processflöde. Kommunikationsproblem med HART-sensorer löses ofta genom kontroll av strömförsörjning, ledningsdragning och signalinställningar.
Steg 6: Inspektera mätarkroppen
Öppna och inspektera mätarkroppen sist, inte först. Kontrollera att primärelementet är rent och fritt från beläggningar, erosion eller mekaniska skador. Byt ut eller rengör vid behov och dokumentera alla åtgärder noggrant.
Proffstips: Fotografera varje steg i felsökningen. Bilderna visar exakt tillstånd vid felsökningstillfället och är ovärderliga om problemet återkommer eller om du behöver eskalera till tillverkaren.
Vilka är vanliga felorsaker inom mätteknik och hur identifieras de?
Mätfel är sällan isolerade till instrumentet. De bör alltid bedömas i ett helhetsperspektiv som omfattar processförhållanden, installation och mätkedjans alla delar. Att förstå de vanligaste felmönstren gör att du kan prioritera rätt åtgärd direkt.
Typiska symptom och deras orsaker
Instabil avläsning beror ofta på turbulens i flödet, gasblåsor i impulslinjerna eller lösa elektriska anslutningar. Ett fast nollvärde pekar mot stängda impulskranar, en blockerad impulslinje eller en sändare som tappat strömförsörjning. Drift utanför förväntat intervall uppstår vid felaktig kalibrering, temperaturpåverkan eller att instrumentet är felaktigt dimensionerat för applikationen.
Fel mätarstorlek eller applikation gör att felsökning av mätarkroppen inte löser problemet. I de fallen krävs byte till ett instrument som passar processparametrarna bättre.
Symptom | Trolig orsak | Första åtgärd |
Instabil avläsning | Turbulens, gasblåsor eller lösa anslutningar | Kontrollera flödesprofil och impulslinjernas tillstånd |
Fast nollvärde | Stängda kranar eller blockerad impulslinje | Öppna och spola impulslinjerna |
Drift utanför intervall | Felaktig kalibrering eller fel instrumentstorlek | Verifiera kalibrering och jämför med processparametrar |
Negativa värden | Felvänd differenstrycksensor | Kontrollera anslutningsriktning mot ritning |
Signalbortfall | Strömförsörjningsfel eller kabelbrott | Mät spänning och ström i kretsen |
Proffstips: Börja alltid med det enklaste och mest sannolika felet. En stängd impulskran tar tio sekunder att kontrollera. En sändardemontage tar timmar. Prioritera i den ordningen.
Att prioritera enkla och sannolika fel minimerar driftstopp och håller nere underhållskostnaderna. En erfaren tekniker arbetar alltid utifrån sannolikhet, inte utifrån vad som är enklast att byta ut.
Hur optimerar och verifierar du mätningen efter felsökning?
Felsökning är inte klar förrän du har verifierat att åtgärden faktiskt löste problemet. Att anta att det är klart utan verifiering leder till återkommande problem och onödiga servicekostnader.
Kalibrering och dokumentation
Felaktig kalibrering leder till fel i avläsningar, och omkalibrering korrigerar detta. Kalibrering bör alltid dokumenteras med datum, utförare, referensinstrument och uppmätta värden före och efter justering. Dokumentationen är din beviskedja om problemet återkommer eller om en revision kräver spårbarhet.
Verifiering av installationens påverkan
Kontrollera att mätplatsen fortfarande uppfyller kraven för stabil flödesprofil efter att åtgärden är genomförd. En noggrann bedömning av mätplatsen är avgörande för att välja rätt mätteknik och uppnå tillförlitliga resultat. Jämför avläsningarna mot ett referensinstrument eller mot ett känt processflöde för att bekräfta att mätningen nu stämmer.
Uppföljningsrutiner
Sätt upp en uppföljningsplan direkt efter felsökning. Konkreta steg för en effektiv uppföljning:
Logga mätvärden under minst 24 timmar efter åtgärd för att fånga upp eventuella kvarstående avvikelser.
Jämför loggdata mot referensvärden från lågdriftslägen för att bekräfta att driften är stabil.
Schemalägg nästa kalibrering baserat på instrumentets specifikation och driftsmiljö.
Uppdatera underhållsjournalen med alla genomförda åtgärder, observationer och nästa planerade kontroll.
Informera berörda operatörer om vad som åtgärdades och vilka tecken de ska bevaka framöver.
Noggrann dokumentation under felsökning sparar tid och gör det enklare att följa upp förändringar över tid. Det gäller särskilt i miljöer med många instrument och täta driftscykler.
Viktiga insikter
Systematisk felsökning inom mätteknik kräver att du alltid börjar med processvillkor och installation, verifierar med kalibrering och avslutar med dokumenterad uppföljning.
Punkt | Detaljer |
Börja med det enkla | Kontrollera kranar, impulslinjer och processvillkor innan du öppnar instrumentet. |
Följ ett strukturerat arbetsflöde | Ett 6-stegs arbetsflöde minskar driftstopp och förhindrar onödiga instrumentbyten. |
Kalibrering är obligatorisk | Verifiera och dokumentera kalibrering efter varje åtgärd för att säkerställa spårbarhet. |
Dokumentera allt | Fotografier, loggdata och underhållsjournal gör uppföljning snabbare och mer tillförlitlig. |
Mätplatsen spelar roll | En instabil flödesprofil ger störningar som ser ut som instrumentfel men kräver installationsåtgärder. |
Vad jag lärt mig efter år av felsökning i fält
Det som slår mig varje gång är hur ofta felsökning börjar i fel ände. Tekniker öppnar instrumentet direkt, byter ut sändaren och konstaterar sedan att problemet kvarstår. Orsaken visar sig vara en halvstängd impulskran eller ett rör monterat med för kort inloppssträcka. Tid och pengar gick åt till ett onödigt byte.
Den viktigaste vanan jag har byggt upp är att aldrig hoppa över steg 2 och 3 i arbetsflödet, oavsett hur uppenbart felet verkar. Processvillkor och installation är de vanligaste felbovarna, och de tar minuter att kontrollera. Instrumentet är sällan problemet.
Jag ser också att tekniker underskattar värdet av förbättrad mätnoggrannhet som ett förebyggande arbete. Regelbunden kalibrering och stabila installationsförhållanden minskar antalet akuta felsökningar drastiskt. Det är billigare att förebygga än att reparera under driftstopp.
Ett råd till den som vill bli bättre på mätteknik problemhantering: investera tid i att förstå processen bakom instrumentet. En ingenjör som förstår flödesdynamik, tryckförhållanden och medieegenskaper hittar felorsaken snabbare än en som bara kan hantera instrumentet. Tekniken är ett verktyg. Processen är kontexten.
— Markus
