CMM-programmering: så bygger du säkra mätprogram
- för 2 timmar sedan
- 7 min läsning
CMM-programmering är arbetet med att skapa styrsekvenser som får en koordinatmätmaskin att mäta en detalj automatiskt och jämföra resultatet mot ritningens toleranser. Ett korrekt program ger repeterbar mätning, spårbara resultat och kortare cykeltid, eftersom sonden aldrig behöver gissa sig fram till nästa punkt. De flesta program byggs i mjukvara som PC-DMIS eller Calypso, ofta med DMIS som underliggande språk, och kan skrivas antingen offline vid ett skrivbord eller online direkt vid maskinen.
Levererar toleranskontroll utan manuell mätning för varje detalj.
Minskar cykeltid genom optimerade sondbanor och färre omtag.
Skapar spårbara rapporter som kan kopplas till SPC och kvalitetsrevisioner.
Viktiga insikter
Ett produktionsklart CMM-program kräver rätt maskinval, ett offline-testat arbetsflöde och ett DMIS-kompatibelt format för att ge repeterbara, spårbara mätresultat.
Punkt | Detaljer |
Maskintyp styr strategin | Bridge, mätarm, handhållna system och skannrar kräver olika sondbanor och hastigheter. |
Simulering före körning | Pretest i DMIS-tolkare fångar kollisioner och syntaxfel innan maskintid går förlorad. |
Offline sparar tid | Program byggt och felsökt offline minskar stillestånd och skalar programmeringskapaciteten. |
DMIS ger oberoende | SS-ISO 22093 gör program mer leverantörsoberoende, men kräver conformancetest vid byte. |
Lksab som stöd | Lksab erbjuder programskrivning, kalibrering och on-site-support när egna resurser inte räcker. |
Innehållsförteckning
Vilka typer av CMM styr hur du programmerar?
Maskintypen avgör nästan allt i programmet, från sondhastighet till vilken mätstrategi som är rimlig. En bridge- eller gantrymaskin har stel kinematik och hög noggrannhet, vilket gör den lämplig för strikta punktmätningar med fast sondhuvud. En mätarm med ledade axlar rör sig friare men är mer känslig för operatörens teknik, så programmet måste kompensera för det med tätare kalibreringsintervall.
Handhållna system och bärbara skannrar används ofta direkt i produktionen, där detaljen inte kan flyttas till en mätsal. Multisensor- och laserskanningssystem samlar in tusentals ytpunkter per sekund och kräver helt andra parametrar än en traditionell taktil sond.
Bridge/gantry: hög stabilitet, passar strikta GD&T-kontroller med taktil sond.
Mätarm: flexibel räckvidd, kräver regelbunden omkalibrering och mjukare accelerationsvärden.
Handhållna system: snabb insättning i produktionslinjen, lägre precision vid långa mätserier.
Multisensor/laserskanning: stora datamängder, används när fri-formsytor eller täta punktmoln behövs.
Punktmätning väljer du när ritningen anger diskreta GD&T-krav som cirkularitet eller position. Ytskanning är rätt val när geometrin är komplex, som en gjuten kåpa eller en turbinskovel, där ett fåtal punkter aldrig fångar formen korrekt. Vill du gå djupare in i maskinval finns en genomgång av olika CMM-arkitekturer och hur de påverkar produktionsflödet.
Vad gör en CMM-programmerare varje dag?
En CMM-programmerare tolkar ritningens GD&T-krav, bygger en mätrutin, simulerar den och analyserar resultatet innan detaljen godkänns för serieproduktion. Arbetet handlar lika mycket om att läsa en ritning rätt som om att skriva kod i mjukvaran.
De viktigaste färdigheterna är:
Tolkning av GD&T-symboler och referensdatum utan att missförstå toleranszoner.
Hantering av CAD-modeller och att kunna importera, jämföra och justera geometri.

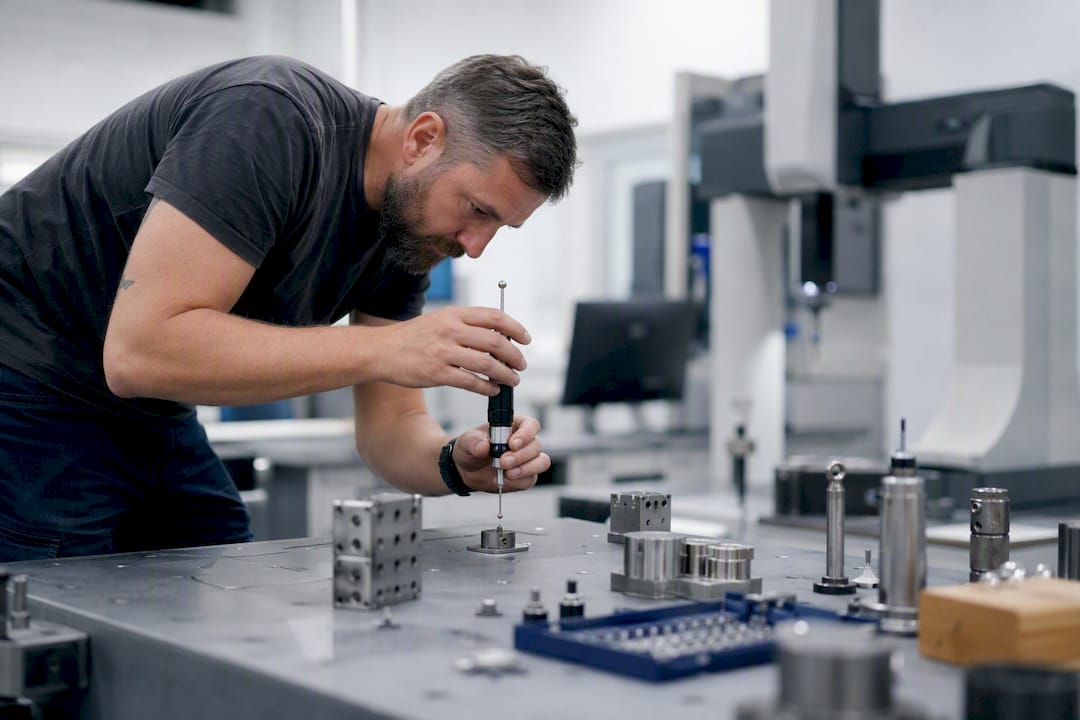

Uppsättning av probe-konfigurationer, inklusive stylusval och kompensationsvärden.
Grundläggande script- eller parametriseringskunskap för att återanvända program mellan liknande detaljer.
Förståelse för SPC, så att mätdata går att koppla till processtyrning direkt.
Vanliga felkällor är fel referensdatum, glömd probe-kvalificering och sondbanor som kolliderar med fixturen. En enkel checklista före varje ny körning minskar dessa fel avsevärt.
Proffstips: Bygg alltid en egen mall för probe-kvalificering per maskin. Att kopiera in fel stylusdata från en annan maskin är den vanligaste källan till systematiska mätfel i produktion.
Offline eller online: hur väljer du arbetsflöde?

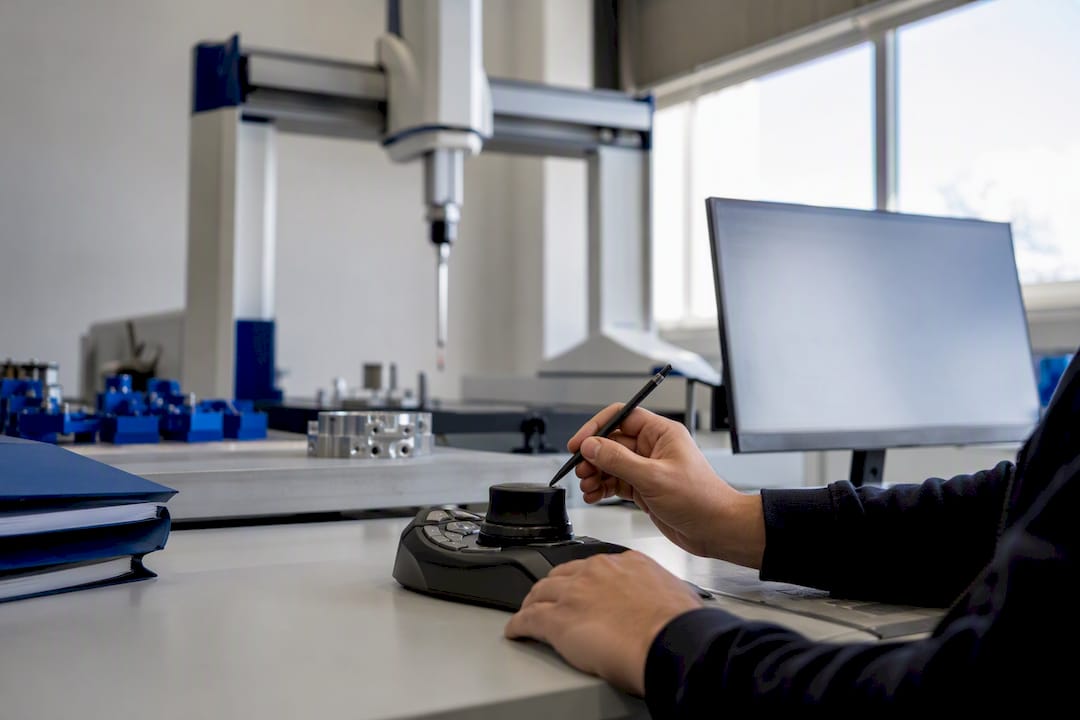

Offline-programmering av CMM innebär att du bygger och testar hela mätrutinen i mjukvaran, utan att maskinen står stilla under utvecklingsarbetet. Programvaror som PC-DMIS erbjuder ett offline-läge där rutiner kan skapas och felsökas fristående från maskinen, vilket Hexagons egen dokumentation beskriver som ett sätt att undvika onödig stillestånd. Renishaws MODUS erbjuder motsvarande funktion med simulering och guidade wizards som gör det lättare att bygga även komplexa 5-axelsmätningar utan djup programmeringsvana, enligt Renishaws egen beskrivning.
Fördelarna med ett offline-först-arbetsflöde är konkreta:
Maskinen kan fortsätta producera medan nästa program utvecklas.
Kollisioner och syntaxfel upptäcks i simulatorn, inte på golvet.
Programmeringskapaciteten går att skala upp utan att anställa fler operatörer vid varje maskin.
Filer kan hanteras säkert inom kundens eget nätverk vid fjärrprogrammering, ett mönster som beskrivs i en teknisk genomgång av fjärr- och offlineprogrammering.
Ett program som aldrig testats i simulator innan det körs på riktig maskin är i praktiken ett obekräftat antagande, inte ett färdigt mätprogram.
Det praktiska arbetsflödet följer nästan alltid samma ordning: importera CAD-modellen, sätta referensdatum, kvalificera proben, generera mätpunkter, simulera hela rutinen, och först därefter överföra programmet till maskinen för verifiering. Hoppar du över simuleringssteget flyttar du bara risken från skrivbordet till produktionsgolvet, där den kostar betydligt mer att rätta till.
Steg för steg: bygg och validera ett CMM-program
Ett strukturerat arbetsflöde gör skillnaden mellan ett program som fungerar första gången och ett som kräver upprepade omtag på maskinen.
Förberedelse: samla ritning, CAD-modell och toleranskrav innan du öppnar mjukvaran.
Fixturkontroll: verifiera att fixturen håller detaljen stabilt och att inget hindrar sondens rörelsebana.
Datumsättning: sätt referensdatum enligt ritningen, inte enligt vad som är enklast att mäta.
Probe-kvalificering: kalibrera stylus och kontrollera kompensationsvärden innan första mätpunkt skapas.
Mätstrategi: välj punkt- eller ytskanning per feature och sätt rimliga feed-rates för varje mätform.
Simulering: köra hela programmet virtuellt och kontrollera kollisioner och sondbanor.
Pretest: låt en DMIS-tolkare eller motsvarande verktyg validera syntax innan programmet når maskinen. NIST beskriver just den här typen av pretesting i DMIS-interpretern som ett sätt att fånga fel innan de kostar maskintid.
Maskinexekvering: köra det verifierade programmet på riktig detalj och jämföra resultat mot referensvärden.
Rapportering: generera resultattabeller med pass/fail-status och koppla data till SPC-systemet.
Parametrar som ofta justeras mellan steg 5 och 8 är sondradie, stylus-kompensation, feed-rate för olika ytor och toleranslogik för specifika GD&T-krav. Dokumentera varje justering, annars blir nästa programmerare tvungen att gissa varför värdena skiljer sig från standardmallen.
Ett program som aldrig testats innan maskinkörning riskerar kollisioner som upptäcks först på golvet i stället för i simulatorn, vilket är precis det scenario offlineverktyg är byggda för att förhindra, enligt beskrivningar av offline-programmeringens roll i att fånga fel tidigt. Spårbarhet kräver att varje version av programmet loggas med datum, ändrad parameter och ansvarig programmerare, så att en kvalitetsrevision kan följa hela kedjan bakåt.
Parametrisering, ythybrider och temperaturkompensation
Ett parametriskt program bygger på variabler istället för fasta värden, vilket gör att samma grundmall kan återanvändas för en hel detaljfamilj. Byter du bara måttet på en hålcirkel eller ett plan, slipper du bygga om hela rutinen från grunden varje gång en ny variant dyker upp.
Parametriska mallar minskar omprogrammeringstid drastiskt för detaljfamiljer med gemensam geometri.
Kombinerad punkt- och ytskanning ger komplett geometritäckning när ritningen kräver både diskreta GD&T-krav och fri-formskontroll.
Temperaturkompensation justerar mätvärden mot en referenstemperatur, vilket är avgörande vid mätning av stora metalldetaljer där termisk expansion annars ger falska avvikelser.
5-axlig skanning med roterande sondhuvud minskar antalet omstarter vid komplexa ytor, men kräver noggrannare kollisionskontroll i simuleringssteget.
Dessa tekniker lönar sig först när produktionsvolymen eller detaljvarianten motiverar den extra uppsättningstiden. En engångsdetalj behöver sällan en fullständig parametrisk mall.
Varför spelar DMIS-standarden roll för ditt program?
DMIS, formellt SS-ISO 22093, definierar ett neutralt språk för mätprogram och datautbyte mellan olika system. Standarden är fastställd av SIS och motsvarar ISO 22093:2011, vilket betyder att ett program byggt enligt subsetet i teorin kan tolkas av flera olika mjukvaror utan total omskrivning.
Ett gemensamt DMIS-språk minskar beroendet av en enda leverantör vid offline-programmering.
Program kan flyttas mellan system om båda stödjer samma DMIS-subset, vilket förenklar byte av mjukvara.
Innan du litar på överföringen bör du köra ett conformancetest som bekräftar att målsystemet tolkar samma subset korrekt.
Praktiskt innebär det att du bör fråga leverantören exakt vilket DMIS-subset deras mjukvara stödjer innan du planerar ett systembyte, inte efter.
Hur säkerställer du att programmet är produktionsklart?
Ett pretest i en DMIS-tolkare eller inbyggd simulator fångar syntaxfel och kollisioner innan programmet ens är nära maskinen. NIST beskriver den här funktionen som central för att undvika att fel upptäcks först vid körning, vilket annars kostar både tid och skadade fixturer.
Kör alltid pretest i simulator innan första fysiska körning, oavsett hur enkel detaljen verkar.
Kalibrera proben och kontrollera stylus-kompensation på nytt om maskinen bytt temperaturzon eller stått stilla länge.
Bygg mätrapporten med tydliga resultattabeller, pass/fail-beräkningar per feature och SPC-indikatorer som visar trend över tid.
Spara varje rapport med versionsnummer kopplat till programversionen, inte bara till detaljens ordernummer.
Proffstips: Lägg in ett kort “varför”-fält i rapportmallen för varje justerad parameter. Vid en revision sparar det timmar jämfört med att försöka minnas varför ett toleransvärde ändrades för tre månader sedan.
LK Scandinavia: stöd genom hela programmeringsprocessen
Lksab arbetar dagligen med mätteknik för verkstad, fordons- och flygindustri, och erbjuder programskrivning, kalibrering och teknisk support som komplement till egen personal.
Beställ offline-programmering eller få hjälp att bygga en ny mätrutin från grunden.
Boka on-site-support eller kalibrering av befintlig CMM och tillhörande probe-utrustning.
Få vägledning inför utbildning i mätstrategi för nya programmerare i teamet.
Vad Lksab kan lösa när egna resurser inte räcker
Ibland räcker inte den interna kapaciteten, särskilt vid nya detaljfamiljer eller vid byte till 5-axlig skanning. Lksab är generalagent för Nikon Metrology, LK Metrology, Scanology och API Metrology, och erbjuder både utrustning och tjänster som programskrivning, kalibrering och reverse engineering för verkstäder som redan kämpar med att hinna med sin mätvolym.
Har du en detalj som kräver ythybridmätning eller en maskin som behöver ny kalibrering innan nästa produktionsomgång? Utforska TrackScan P42 för spårbar 3D-skanning, eller se vad KSCAN X klarar som mätarmslösning för komplex geometri. Kontakta Lksab för en offert på programskrivning eller kalibrering, så får du besked om vilken lösning som passar din maskinpark redan innan nästa mätuppdrag.

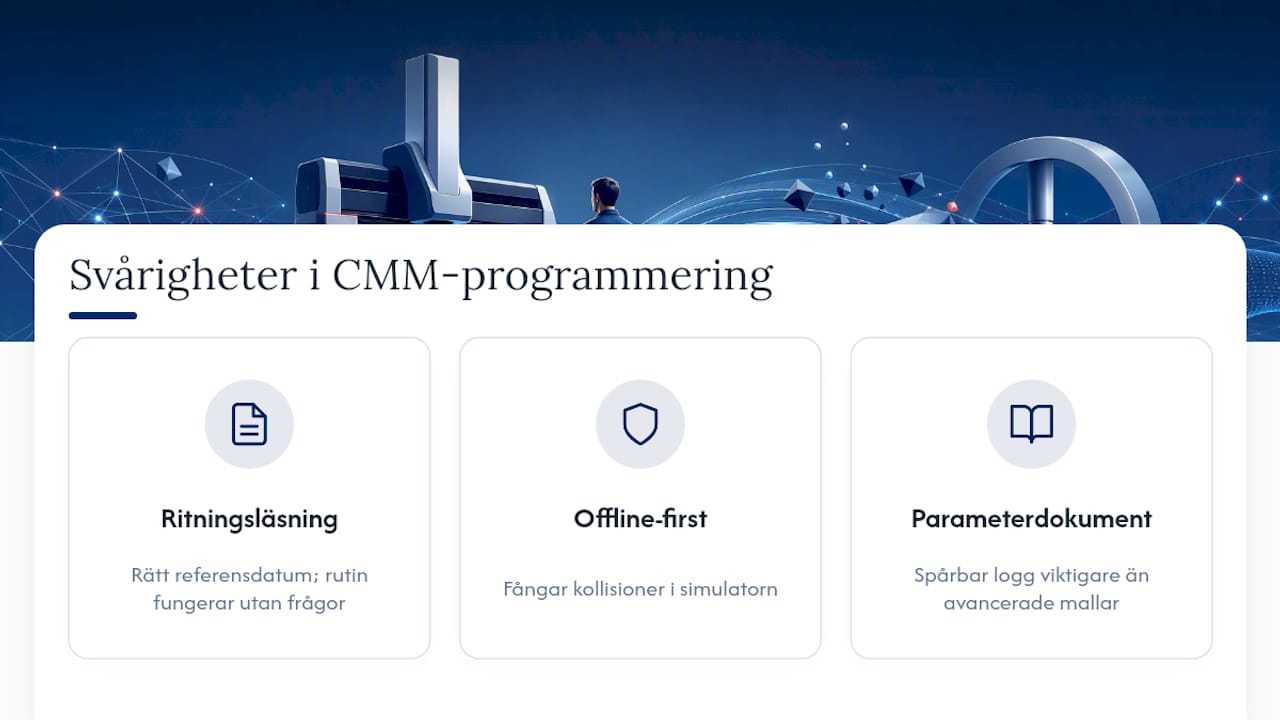

Vad är egentligen det svåra med CMM-programmering?
Den vanligaste missuppfattningen är att CMM-programmering handlar om att lära sig en mjukvara. Det gör den inte i första hand. Den handlar om att läsa en ritning korrekt, förstå vilket referensdatum konstruktören faktiskt menade, och bygga en rutin som håller även när nästa operatör kör den utan att fråga varför.
Många verkstäder underskattar hur mycket tid som sparas av ett strikt offline-först-arbetsflöde. Det känns långsammare i stunden, eftersom du inte ser resultat på maskinen direkt. Men varje kollision som fångas i simulatorn är en fixtur som inte behöver bytas och en produktionslinje som inte står stilla en hel eftermiddag.
Det jag tycker är mest förbisett är dokumentationen av parametrar. Ett program utan spårbar historik över varför ett toleransvärde eller en probe-inställning ändrades är svårare att lita på än ett program utan simulering, eftersom du inte vet vilka antaganden som redan är testade. Prioritera pretest och parameterloggning före avancerade funktioner som parametriska mallar. De sistnämnda är värdelösa om grunden inte är spårbar.
