Reverse engineering 3D: från fysiskt objekt till redigerbar CAD
- för 7 timmar sedan
- 8 min läsning
Det mest pålitliga sättet att få en redigerbar CAD-modell från ett fysiskt objekt är ett planerat scan-to-CAD-arbetsflöde: noggrann 3D-skanning, punktmolnsrensning, sekventiell parametrisk återbyggnad och en avslutande valideringsrunda. Reverse engineering 3D handlar alltså inte om att “skanna och exportera” utan om en styrd process i flera steg, där varje steg kan kontrolleras innan nästa påbörjas.
Den metoden skiljer sig från snabba, automatiserade surfacing-verktyg som lägger ett ytskal över mesh utan att bygga upp en featurehistorik. Forskning kring stegvis CAD-rekonstruktion visar att program som byggs operation för operation ger mindre felpropagering än metoder som försöker generera hela CAD-modellen i ett enda steg.
För tekniker som ska leverera en produktionsklar modell, inte bara en visuell kopia, är rätt fråga inte “vilken skanner är bäst” utan “vilken kombination av utrustning och metod matchar toleranskravet”. Behöver du intern kapacitet, eller passar det bättre att hyra utrustning eller beställa en mätuppdrag från en mätteknikpartner som Lksab för enstaka projekt?
Klart mål och toleranskrav innan skanning påbörjas.
Punktmoln som rengörs och registreras innan meshbearbetning.
Sekventiell, kontrollerad återbyggnad i CAD, inte en enda automatiserad konvertering.
Validering mot originalgeometri innan modellen godkänns för produktion.
Proffstips: Bestäm redan i planeringsfasen vilka mått som är kritiska för funktionen. Det styr både vilken skanner du behöver och hur mycket tid du ska lägga på manuell rekonstruktion senare.
Viktiga insikter
Ett produktionsklart resultat i reverse engineering 3D kräver sekventiell parametrisk återbyggnad, definierade toleranser och spårbar kalibrering genom hela kedjan.
Punkt | Detaljer |
Bygg stegvis, inte i ett svep | Sekventiell rekonstruktion ger mindre felpropagering än en enda automatiserad konvertering. |
Räkna med toleransbuffert | Planera för ackumulerade fel genom hela pipelinen, inte bara sensorns nominella upplösning. |
Exportera i rätt format | STEP, Parasolid eller IGES krävs för att bevara featurehistorik vid parametrisk redigering. |
Verifiera AI-genererade förslag | Verktyg som CAD-Recode ger snabba förslag men kräver mänsklig granskning på kritiska delar. |
Skala med extern kapacitet | Lksab erbjuder hyrning, mättjänster och kalibrering när interna resurser inte räcker till. |
Innehållsförteckning

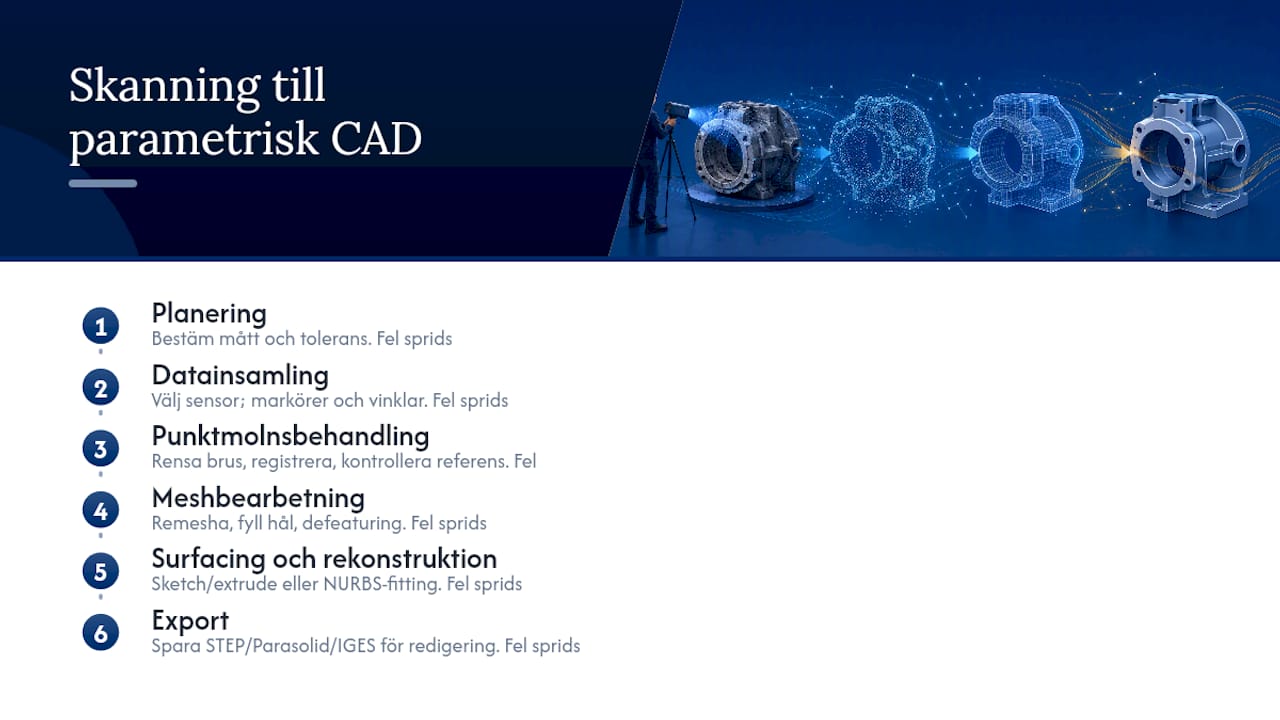

Hur går arbetsflödet från skanning till parametrisk CAD steg för steg?
Reverse engineering 3D bygger på en kedja där varje länk påverkar precisionen i nästa. Hoppar du över ett steg, eller gör det slarvigt, ärver hela modellen felet.
1. Planering. Definiera vilka mått som är kritiska, vilken tolerans som gäller och var referenspunkterna ska sitta. En bult som ska passa i ett befintligt hus har helt andra krav än en estetisk kåpa. Bestäm mätstrategin utifrån detta, inte utifrån vilken utrustning som råkar stå tillgänglig.

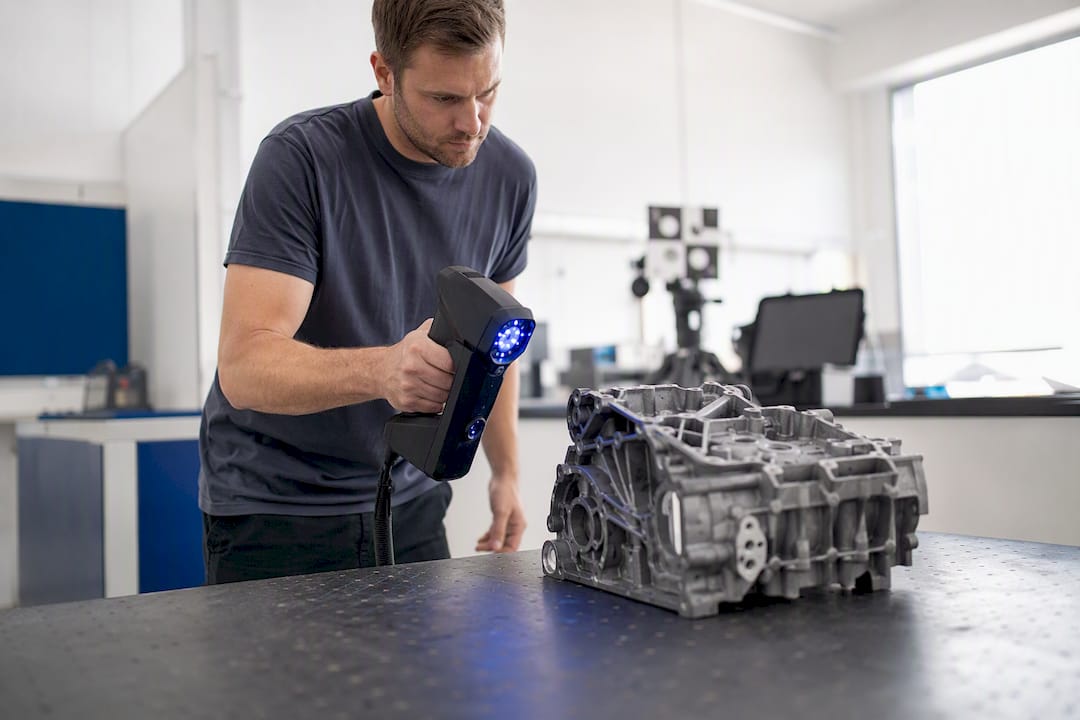

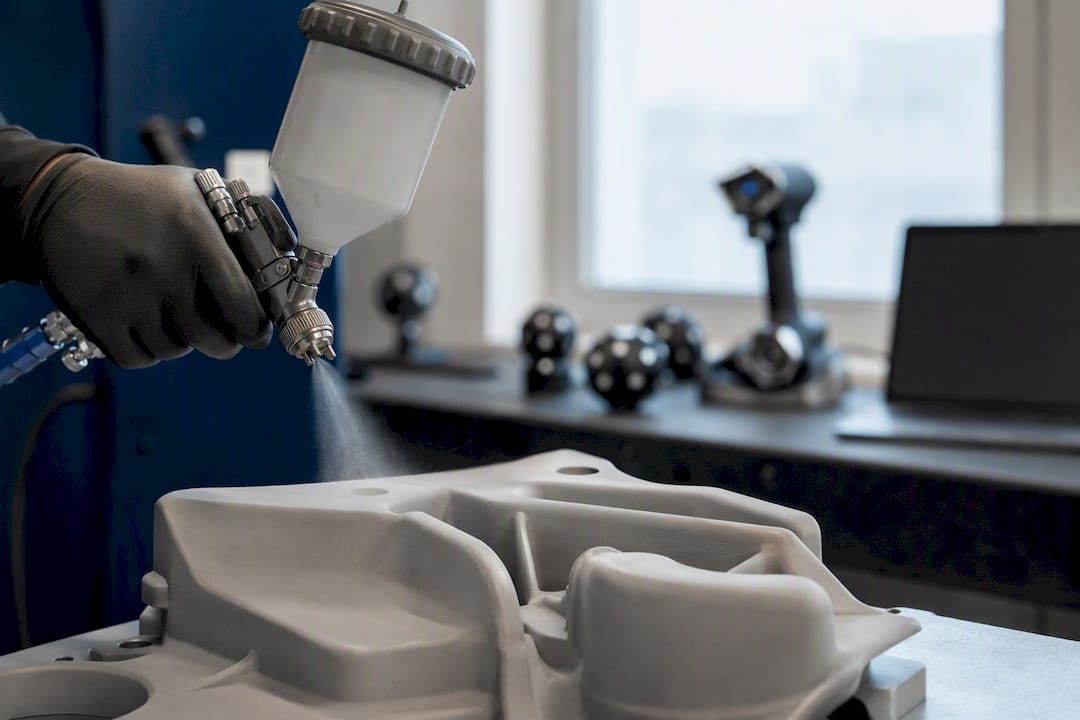

2. Datainsamling. Valet av sensor styrs av materialet, ytan och geometrin. Reflekterande metallytor kräver ofta matt spray eller polariserat ljus, medan organiska former med dolda partier behöver flera skanningsvinklar med tydlig overlap. Fästmarkörer på eller nära objektet hjälper registreringen i nästa steg.
3. Punktmolnsbehandling. Här rensas brus, dubbletter och skanningsartefakter bort. Registrering slår ihop flera skanningar till ett sammanhängande moln, och ett stickprov mot kända referensmått avslöjar tidigt om något hål eller snedvridning har smugit sig in.
4. Meshbearbetning. Punktmolnet omvandlas till ett triangulerat ytnät som sedan re-meshas för jämnare täthet, hål fylls och onödiga detaljer (skruvspår, gjutmärken som inte är funktionella) tas bort genom defeaturing. Det här steget avgör hur lätt surfacing-fasen blir.
5. Surfacing och rekonstruktion. För prismatiska delar med raka kanter och cylindrar fungerar en sketch-extrude-metod bäst: du identifierar sketch-plan, extruderar och lägger på features i logisk ordning. MiCADangelo använder 2D-tvärsnitt för att hitta just dessa sketch-plan i mer komplexa delar, vilket bevarar fingeometri som annars går förlorad i en ren NURBS-anpassning. Fria, organiska former kräver i stället NURBS-fitting, där ytor byggs upp av kurvnät snarare än extruderade profiler.
6. Export. En parametrisk modell måste ut i ett format som bevarar featurehistorik och geometri exakt: STEP, Parasolid eller IGES. STL och OBJ duger för visning eller 3D-printning, men saknar den information en CAD-mjukvara behöver för att låta dig redigera modellen senare.
Proffstips: Spara en kontrollpunkt efter varje steg, inte bara i slutet. Ett fel som upptäcks i punktmolnet kostar minuter att fixa. Samma fel upptäckt efter att hela CAD-modellen är byggd kostar timmar.
Den sekventiella principen är själva kärnan i modern reverse engineering CAD-arbete. Studier av stegvis rekonstruktion visar att metoder som bygger geometri med löpande verifiering, snarare än att gissa hela programmet på en gång, ger färre strukturella fel i slutresultatet.
Vilken skanner och programvara passar din uppgift?

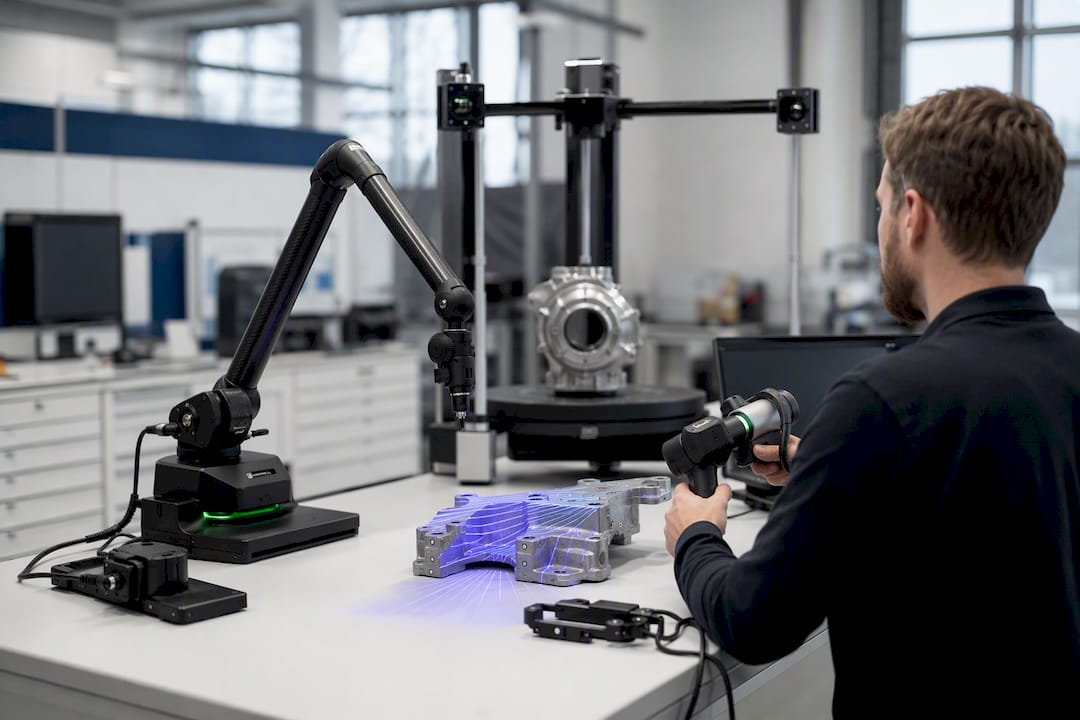

Val av utrustning för 3D-skanning teknik är sällan en fråga om vilken maskin som är “bäst” i absoluta tal. Det är en fråga om vad geometrin, materialet och toleransen kräver.
Strukturerat ljus ger hög upplösning på mindre till medelstora objekt och passar bra för delar med fin ytdetalj, men kämpar med mycket reflekterande eller transparenta material.
Laserskanning hanterar större komponenter och varierande ytor bättre, och används ofta i verkstadsmiljö där arbetsavstånd och robusthet väger tyngre än absolut toppupplösning.
CT-röntgen är det enda alternativet när du behöver interna geometrier, som kanaler eller håligheter, utan att skära upp delen.
LiDAR passar stora volymer, byggnader och anläggningar snarare än precisionskomponenter i tillverkningsindustrin.
Handhållna skannrar ger flexibilitet på plats men kräver ofta mer efterbearbetning för att nå samma noggrannhet som en fast uppställning.
Mjukvaran delar in sig i fyra grupper som sällan är samma verktyg: program för fångst och registrering, punktmolnsbehandling, surfacing eller reverse-engineering-specifika paket, och slutligen CAD-verktyg för den parametriska redigeringen. Urvalskriterierna är i praktiken alltid desamma: vilken precision klarar systemet, vilka filformat stöds rakt igenom kedjan, hur mycket automatisering erbjuds för featureigenkänning, och hur ofta behöver utrustningen kalibreras för att hålla spårbar noggrannhet?
AI-drivna verktyg accelererar särskilt igenkänningen av features i punktmoln. CAD-Recode genererar exekverbara CadQuery-skript direkt från punktmoln och visar starka resultat på benchmarks, men metoden fungerar i praktiken bäst som ett förslag en ingenjör granskar, inte som ett slutgiltigt svar för kritiska komponenter. Läs mer om hur AI-baserad CAD-jämförelse fungerar i praktiken, och se en bredare genomgång av skanningsteknik för industrin om du är osäker på vilken sensortyp som matchar din komponent.
Hur vet du att en återbyggd CAD-modell är produktionsklar?
En modell som “ser rätt ut” på skärmen är inte samma sak som en modell som håller måttet i produktion. Det kräver definierade kritiska mått och GD&T-mål (geometrisk dimensionering och tolerering) redan innan skanningen startar, inte efteråt.
Verifieringen sker i flera lager. Avvikelsekartor jämför den färdiga CAD-ytan mot det ursprungliga punktmolnet och färgkodar var skillnaden överstiger tolerans. Punkt-till-punkt-jämförelser ger konkreta siffror för specifika kritiska mått. Ett rapportprotokoll med spårbar kalibrering knyter mätningen till ett certifikat, vilket är avgörande i branscher med kvalitetskrav som flyg och fordon.
Toleransbudgeten måste ta höjd för att fel ackumuleras genom hela kedjan, från sensor till färdig modell. En studie av skanningsprecision visar att strukturerad ljusskanning kan leverera geometri ner mot 0,04 mm upplösning, men att hela pipelinen, från skanning till färdig CAD, ofta behöver en buffert kring 0,2 mm för att kompensera ackumulerade fel i registrering, meshning och surfacing.
Verifieringssteg | Vad det kontrollerar |
Avvikelsekarta | Visuell skillnad mellan CAD-yta och punktmoln, färgkodad över hela geometrin |
Punkt-till-punkt-mätning | Exakt siffervärde för enskilda kritiska mått mot ritningskrav |
Rapportprotokoll med kalibrering | Spårbarhet mot certifierad mätutrustning för revision och kvalitetsdokumentation |
Kompletterande CMM eller CT | Kontrollmätning där optisk skanning ensam inte räcker för toleransen |
Sätt GD&T-målen innan du skannar, inte efter att modellen redan är byggd.
Räkna med en toleransbuffert, inte bara sensorernas nominella upplösning.
Komplettera med kontaktmätning (CMM) eller CT-röntgen när komponenten har täta toleranser eller dolda geometrier optisk skanning inte når.
Vilket reverse engineering-flöde passar ditt användningsfall?
Metoden du väljer beror på vad modellen ska användas till, inte bara på vilken utrustning du råkar ha tillgänglig.
Reparation och snabba ersättningsdelar. Här vinner hastighet över perfekt parametricitet. En snabb handhållen skanning i kombination med prototyptillverkning eller 3D-printing löser ofta problemet på timmar, inte dagar.
Legacy-komponenter och dokumentation. När originalritningarna är förlorade och delen ska in i ett spårbart system krävs full parametrisk återbyggnad, med featurehistorik som går att revidera senare.
Simuleringsredo modeller för FEA. Modellen måste vara watertight och defeaturad från detaljer som inte påverkar det mekaniska beteendet. Forskningsöversikten om hållbar metalltillverkning betonar att man tidigt bör definiera vilka kvantiteter av intresse modellen ska bevara, snarare än att optimera för hur den ser ut.
Kvalitetskontroll och SPC. Scan-to-CAD kopplas direkt in i statistisk processtyrning, där återkommande skanningar av producerade delar jämförs mot en godkänd referensmodell för att fånga drift i produktionen tidigt.
Vad kan Lksab bidra med i ditt reverse engineering-projekt?
Lksab är generalagent i Sverige för etablerade mätmärken som Nikon Metrology, LK Metrology, scanology och API Metrology, och erbjuder försäljning, uthyrning, service och kalibrering av mätutrustningen som hela detta arbetsflöde bygger på.
Utöver hårdvara levererar Lksab mättjänster på plats eller i eget labb, reverse engineering som tjänst, robot- och maskinkalibrering samt spindelanalys, för de gånger den interna kapaciteten inte räcker till för ett specifikt projekt.
Det gör det möjligt att skala insatsen efter behov: hyr en skanner för ett enskilt projekt, beställ en mätuppdrag när tidspressen är hög, eller låt Lksab hantera hela leveransen från fysiskt objekt till validerad CAD-fil.
Proffstips: Fråga alltid efter kalibreringscertifikat på utrustningen som används i ett mätuppdrag, inte bara på slutresultatet. Spårbarheten är ofta det som avgör om en kund godkänner en avvikelserapport.
Generalagent för flera etablerade mätmärken, inte en enskild produktlinje.
Tjänster som täcker hela kedjan: mätning, kalibrering, reverse engineering, support.
Möjlighet att hyra utrustning för enskilda projekt utan att investera i egen maskinpark.
Vad gäller juridiskt när du reverse-engineerar en existerande produkt?
Reverse engineering av en fysisk produkt är i grunden lagligt i de flesta industriländer, men det gäller inte automatiskt vad du gör med resultatet. Att mäta, skanna och analysera ett föremål du lagligen äger eller har tillgång till är normalt tillåtet. Problemet uppstår när den återskapade CAD-modellen används för att kopiera en patentskyddad konstruktion eller för att kringgå upphovsrättsskyddad design.
Patent skyddar en teknisk lösning, inte bara utseendet. Om komponenten du skannar innehåller en patenterad mekanism, gör reverse engineering av den geometrin dig inte fri att tillverka och sälja en kopia, även om du kom fram till modellen på egen hand genom skanning. Upphovsrätt kan i sin tur skydda originalritningar eller CAD-filer som tredje part har tagit fram, vilket gör det juridiskt känsligt att återskapa en modell från en konkurrents officiella dokumentation snarare än från det fysiska objektet.
Många licens- och sekretessavtal i tillverkningsindustrin innehåller egna klausuler om reverse engineering, som kan vara strängare än den generella lagen. Innan ett projekt påbörjas, särskilt när det handlar om komponenter från en annan tillverkare, bör du därför alltid kontrollera avtalsvillkor och rådgöra med juridisk expertis snarare än att förlita dig på en generell tumregel om vad som är tillåtet.
Vad är egentligen värt att prioritera i ett scan-to-CAD-projekt?
Den vanligaste missuppfattningen är att kvaliteten på slutresultatet avgörs av skannerns upplösning. I praktiken avgörs den oftare av hur disciplinerat punktmolnet och meshen bearbetas innan surfacing-fasen börjar. En skanning på 0,02 mm som matas in i en slarvig registrering blir aldrig bättre än den svagaste länken.
Den andra missuppfattningen är att AI löser rekonstruktionen åt dig. Verktyg som CAD-Recode är imponerande, men forskningen är tydlig: stegvis, verifierad återbyggnad slår helprogramsgenerering på robusthet, särskilt för mekaniska delar med höga editbarhetskrav. Det betyder inte att AI är oanvändbart. Det betyder att det hör hemma som assistent i ett flöde en människa fortfarande kontrollerar vid varje kontrollpunkt.
Det jag tycker tekniker underskattar mest är kalibreringsdisciplinen. En perfekt modellerad CAD-fil är värdelös om mätutrustningen bakom den inte är spårbar. Prioritera kalibrering och toleransplanering före verktygsvalet, inte efter.
— Markus
Hur kommer du igång med rätt utrustning för ditt projekt?
Att bygga upp intern skanningskapacitet är ett stort åtagande, både i investering och i inlärningskurva, jämfört med att lösa ett enskilt projekt genom hyrning eller en beställd mätuppdrag. Lksab är alternativet för tillverkningsföretag som behöver rätt precision utan att först behöva bygga en egen mätavdelning.
Som generalagent för Nikon Metrology, LK Metrology, scanology och API Metrology täcker Lksab hela kedjan i reverse engineering 3D: skanningshårdvara, mätarmar, lasertracker, kalibrering och egna mättjänster när projektet kräver extern kapacitet snarare än en engångsinvestering.
För komponenter i mindre till medelstor skala där du behöver hög detaljupplösning passar en handhållen lösning som KSCAN X bra, medan större geometrier och volymtillverkning ofta kräver ett system som TrackScan P42. För komponenter som redan sitter monterade eller är svåra att flytta är lasertracker-lösningar ofta det praktiska valet.
Vill du veta vilken lösning som matchar din komponent och tolerans? Kontakta Lksab för en offert eller boka en genomgång av utrustningen innan nästa projekt startar.
