Keramisk CMM: 60 μm bättre precision och stabilitet
- för 2 dagar sedan
- 7 min läsning
Uppdaterat: för 1 dag sedan
TL;DR:
Keramiska CMM:er erbjuder överlägsen termisk stabilitet och hög noggrannhet jämfört med aluminium.
Materialvalet i en CMM påverkar driftsäkerhet, kalibrering och mätprecision över tid.
För krävande industrimätningar, särskilt av hårda eller keramiska komponenter, är keramiska CMM:er ofta den bästa lösningen.
Termiska fel på konventionella koordinatmätmaskiner kan påverka mätprecisionen med upp till 60 μm under ett enda produktionsskift. För tillverkningsföretag som arbetar med toleranser på my-nivå är det en skillnad som avgör om en komponent godkänns eller kasseras. Keramiska CMM löser detta problem genom att kombinera extremt låg termisk expansion med hög styvhet. I den här artikeln förklarar vi varför materialvalet i din CMM är en av de viktigaste besluten du tar för din kvalitetskontroll, och hur du väljer rätt lösning för din produktion.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Termisk stabilitet | Keramiska CMM eliminerar termiska fel och säkerställer repeterbar precision i varierande miljöer. |
Submikron precision | Ledande tillverkaren LK Erbjuder högnoggrann mätning med keramisk CMM. |
Långvarig drift | Keramisk CMM minskar driftstörningar och underhåll, vilket ökar tillförlitligheten för kvalitetsavdelningar. |
Optimal för hårda komponenter | Keramisk CMM mäter hårda och spröda material utan deformation och med högsta noggrannhet. |

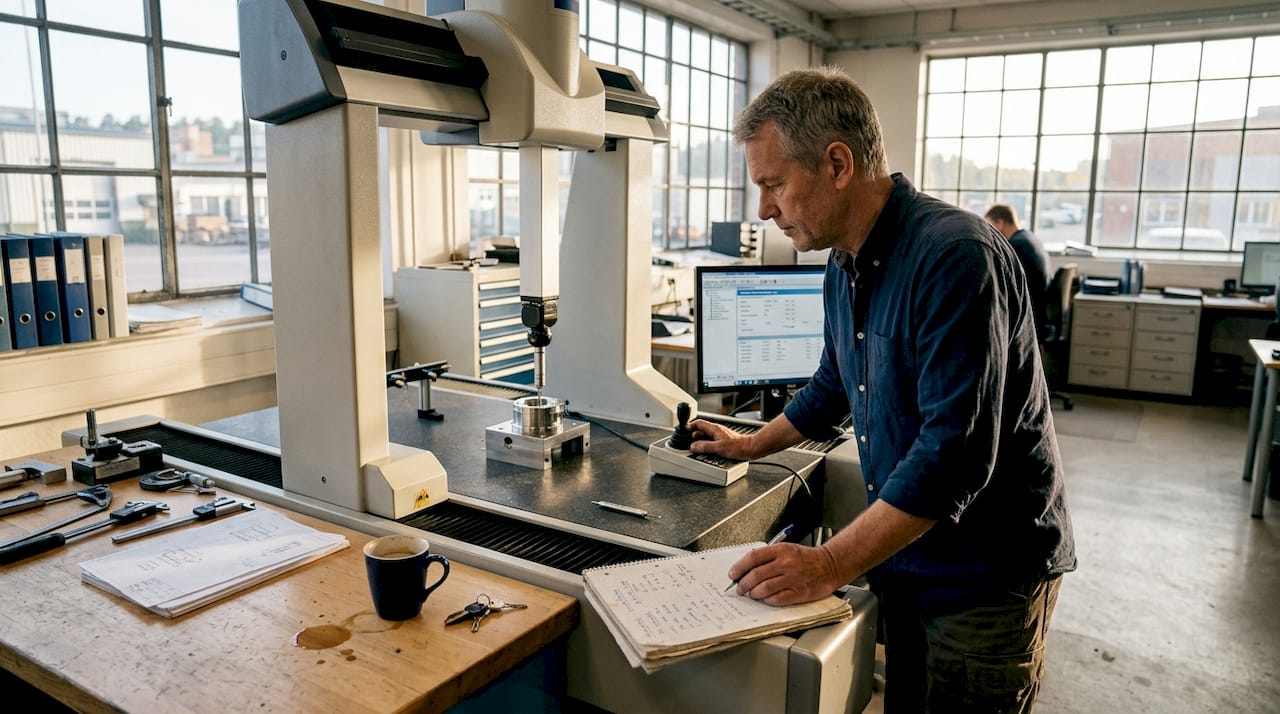

Vad är en keramisk CMM och varför är materialvalet avgörande?
En koordinatmätmaskin, eller CMM, är ett instrument som mäter geometriska egenskaper hos fysiska objekt med extrem noggrannhet. Maskinen rör sig längs tre axlar och registrerar punkter på komponentens yta för att verifiera mått och form. Materialvalet i maskinens strukturella delar styr direkt hur stabila och repeterbara dessa mätningar blir.
Keramik som konstruktionsmaterial har egenskaper som gör det unikt lämpat för precisionsmätning. Det viktigaste är den låga termiska expansionskoefficienten, ofta kallad CTE. När temperaturen i en produktionshall varierar, expanderar och kontraherar maskinstommen. Med aluminium kan det ge mätfel på tiotals mikrometer. Med keramik minimeras rörelsen drastiskt.
Ceramic CMMs erbjuder överlägsen termisk stabilitet jämfört med aluminium, vilket direkt påverkar mätresultatens tillförlitlighet. Det handlar inte bara om noggrannhet vid ett enstaka tillfälle, utan om reproducerbara resultat skift efter skift.

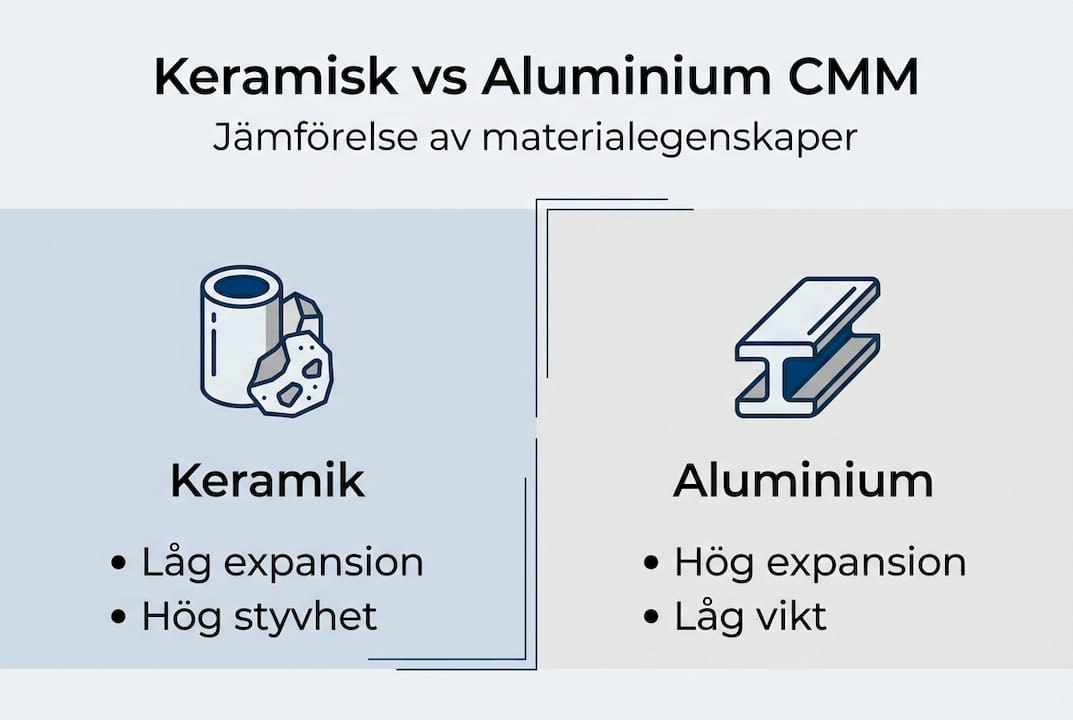

Här är de viktigaste egenskaperna som skiljer keramik från aluminium i CMM-konstruktioner:
Termisk expansionskoefficient: Keramik har CTE på cirka 4 till 6 x 10⁻⁶/K, aluminium ligger på 23 x 10⁻⁶/K
Styvhet: Keramik är styvare per viktenhet, vilket minskar vibrationer och deformation
Hårdhet: Keramiska ytor motstår repor och slitage bättre än aluminium
Vikt: Keramik kan vara lättare än stål men styvare, vilket förbättrar dynamiken
Damping: Keramik absorberar vibrationer snabbare, vilket ger stabilare mätvärden
Nedanstående tabell visar en direkt jämförelse mellan de två vanligaste konstruktionsmaterialen:
Egenskap | Keramik | Aluminium |
Termisk expansion (CTE) | 4 till 6 x 10⁻⁶/K | 23 x 10⁻⁶/K |
Styvhet (E-modul) | 300 till 400 GPa | 70 GPa |
Densitet | 3,2 g/cm³ | 2,7 g/cm³ |
Vibrationsdämpning | Hög | Låg |
Slitagebeständighet | Mycket hög | Medel |
För precisionsmätning och produktionskvalitet i krävande miljöer är dessa skillnader inte teoretiska. De syns direkt i kassationsfrekvens och mätkvalitet. En jämförelse mellan CMM-tillverkare visar att ledande leverantören LK väljer keramik just för att maximera prestandan i alla sina Mätmaskiner.
Precision och prestanda: Vad kan du verkligen förvänta dig?
Precision i CMM-sammanhang mäts ofta med ett värde som kallas E0, vilket är maskinens maximala tillåtna mätavvikelse. Submikron-noggrannhet innebär att maskinen mäter med avvikelser under en mikrometer, det vill säga under 0,001 mm. Det är en prestandanivå som kräver exceptionell stabilitet i hela maskinkonstruktionen.
LK´s keramiska CMMs uppnår submikron-noggrannhet med specifikationer som E0 0,7 + L/600 μm eller bättre. Det är en prestandanivå som är omöjlig att uppnå konsekvent med aluminium i temperaturväxlande produktionsmiljöer.
För industrin betyder submikron-noggrannhet att du kan mäta och godkänna komponenter med toleranser som var otänkbara för tio år sedan. Flyg- och fordonsindustrin kräver idag toleranser på ±2 till ±5 μm på kritiska delar. Utan keramisk CMM är det ett lotteri.
“En CMM som inte håller sin kalibrering under ett helt produktionsskift är inte en precisionsmätmaskin. Det är en källa till systematiska fel.”
Dynamik och skanninghastighet är en annan dimension där keramik visar sin styrka. Snabbare skanning innebär fler mätpunkter per sekund, vilket ger bättre statistisk säkerhet i mätresultaten. Keramikens låga vikt kombinerat med hög styvhet tillåter snabbare rörelsesekvenser utan att precisionen komprometteras.
Nedan visas en jämförelse av typiska prestandaparametrar:
Parameter | Keramisk CMM | Aluminium-CMM |
E0 noggrannhet | 0,7 + L/600 μm | 2,5 + L/250 μm |
Skanninghastighet | Upp till 150 mm/s | Upp till 100 mm/s |
Temperaturkänslighet | Låg | Hög |
Repeterbarhetsfel | Under 0,5 μm | 1 till 3 μm |
Proffstips: Ett vanligt missförstånd är att maskinens specifikation gäller under alla förhållanden. Specifikationen gäller vid 20°C och stabila förhållanden. I verkligheten avgör materialvalet hur snabbt maskinen återhämtar sig efter temperaturförändringar. Keramik återgår till sin nominella form snabbare än aluminium, vilket minskar stilleståndstiden för temperaturstabilisering.
För att maximera nyttan av din investering är det viktigt att kombinera rätt maskinvara med rätt mjukvara. Tips för mätprecision och avancerad programvara som CAMIO8 mjukvara säkerställer att maskinens kapacitet utnyttjas fullt ut. Mer om CMM typer och fördelar ger ytterligare kontext för val av rätt system.

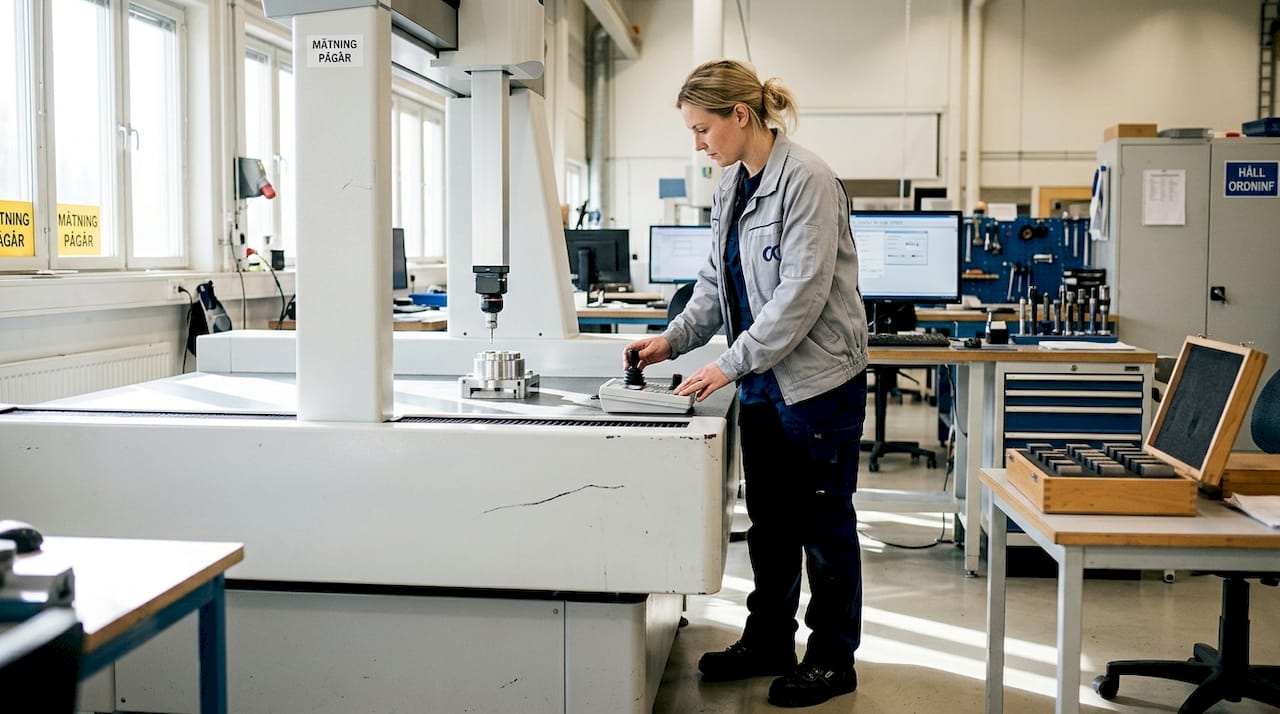

Driftfördelar: Hur påverkar keramiken vardagen i produktionen?
Precision på pappret är en sak. Hur maskinen beter sig under ett 24-timmarsskift med temperaturvariationer, vibrationer från angränsande maskiner och intensiv användning är en helt annan fråga. Det är här keramikens driftfördelar verkligen syns.
Keramikens stabila struktur innebär att maskinen inte behöver långa uppvärmningstider på morgonen. En aluminium-CMM kan behöva 30 till 60 minuter för att nå termisk jämvikt efter att produktionshallen värms upp. En keramisk CMM är mätredo på kortare tid, vilket direkt påverkar produktiviteten.
Stiffness och låg vikt förbättrar dynamik och scanning speed vid högvolym-mätningar, vilket är avgörande för tillverkare som kör stora serier med täta mätintervall. Varje sparad sekund per mätcykel summerar till timmar per vecka i frigjord kapacitet.
Här är praktiska driftfördelar som keramiska CMMs ger i produktionsmiljöer:
Kortare uppvärmningstid: Maskinen är stabil snabbare efter temperaturförändringar
Färre rekalibreringscykler: Stabil struktur håller kalibreringen längre under skiftet
Lägre underhållskostnader: Keramiska ytor slits långsammare och kräver färre byten
Bättre prestanda vid skiftarbete: Maskinen klarar temperaturvariationer mellan dag och natt
Snabbare skanningscykler: Hög styvhet tillåter snabbare rörelse utan precisionssänkning
Minskad vibrationspåverkan: Keramik dämpar vibrationer från produktionsgolvet effektivt
Proffstips: Förutse driftproblem redan vid inköpsstadiet. Fråga leverantören om maskinens temperaturspecifikation och hur snabbt den återhämtar sig efter en temperaturstörning på ±2°C. Det svaret berättar mer om maskinens verkliga driftduglighet än nominell noggrannhetsspecifikation.
För praktiska lösningar för industrimätningar och avancerad mätteknik i krävande miljöer är keramisk CMM ofta den enda realistiska lösningen. De termiska egenskaperna hos keramik gör materialet överlägset för applikationer där temperaturkontroll inte kan garanteras.
Specialfall: Mätning av keramiska och hårda komponenter
När mätobjektet självt är tillverkat av keramik, hårdmetall eller annat extremt hårt material uppstår en unik utmaning. Konventionella CMM-konstruktioner i aluminium eller till och med stål kan deformeras minimalt vid kontaktmätning mot hårdare material. Det ger systematiska fel som är svåra att identifiera och kompensera för.
CMMs med keramiska komponenter klarar hårdhet och låg deformation vid mätning av hårda och spröda material, eftersom maskinens egna strukturella delar har liknande hårdhetsnivå som mätobjektet. Det eliminerar en felkälla som ofta förbises.
Keramiska produkter som skär, lagerbussningar, substrat för elektronik och medicinska implantat kräver mätning med extremt låg mätkraft och hög positioneringsnoggrannhet. En keramisk CMM klarar detta utan att riskera att skada spröda ytor eller introducera mätfel.
Här är de vanligaste applikationerna där keramisk CMM ger tydligt bättre resultat:
Skärkeramik för verktyg: Hårdhet och spröda kanter kräver låg mätkraft och hög positioneringsnoggrannhet
Keramiska substrat för elektronik: Tunna och plana ytor med toleranser under 5 μm
Medicinska keramiska implantat: Biokritiska dimensioner med krav på spårbarhet och reproducerbarhet
Hårdmetallkomponenter: Hårdare än stål, kräver att CMM-strukturen inte deformeras vid kontakt
Keramiska lagerbussningar: Runda geometrier med extrem rundhetsnoggrannhet
Glaskomponenter för optik: Spröda ytor som kräver kontrollerad mätkraft under hela mätsekvensen
För att hantera dessa applikationer krävs inte bara rätt maskin utan också rätt mjukvaror för mätning som kan styra mätkraft och hastighet dynamiskt. De egenskaper hos keramiska material som gör dem svåra att tillverka är samma egenskaper som gör dem svåra att mäta med konventionell utrustning.
Vår syn: Missförstånden kring materialval i CMM
Vi ser ett återkommande mönster i branschen: tillverkare investerar i avancerade processer och dyra material, men väljer CMM baserat på pris snarare än materialegenskaper. Det är ett beslut som kostar mer i längden än vad det sparar initialt.
Materialvalet i en CMM styr inte bara noggrannheten vid leverans. Det styr hur maskinen beter sig efter fem år av daglig drift, hur ofta den behöver kalibreras om och hur känslig den är för produktionsmiljöns temperaturvariationer. En aluminium-CMM som köps för att den är billigare kan generera underhållskostnader och mätosäkerhet som överstiger prisskillnaden inom tre år.
Det vi också ser är att organisationer underskattar hur precisionsmätningens roll påverkar hela kvalitetssystemet. En CMM som inte håller sin kalibrering introducerar systematiska fel som sprider sig genom produktionsdatan. Det påverkar beslut om processjusteringar, leverantörsbedömningar och kundreklamationer.
Vårt råd är enkelt: se materialvalet som en strategisk investering, inte en teknisk detalj.
Så hittar du rätt keramisk CMM-lösning för din verksamhet
Nu när du förstår varför keramiska CMMs levererar överlägsen precision och driftstabilitet är nästa steg att hitta rätt lösning för just din produktion. Varje tillverkningssituation är unik, och rätt kombination av maskinvara, mjukvara och support avgör hur snabbt du ser resultat.
Vi på LK Scandinavia AB hjälper dig att identifiera rätt system baserat på dina specifika toleranskrav, produktionsvolymer och mätmiljö. Oavsett om du behöver en uppgradering och retrofit av befintlig utrustning, ett bärbart alternativ som TrackScan P42 CMM eller en komplett mjukvarulösning med CAMIO8 för kvalitetsmätning finns vi redo att guida dig till rätt beslut. Kontakta oss för en behovsanalys anpassad till din verksamhet.
Vanliga frågor om keramisk CMM
Vad är skillnaden mellan en keramisk och en aluminium-CMM?
Keramiska CMM har låg CTE och minskar termiska fel jämfört med aluminium, vilket ger mer exakta och repeterbara mätningar. Aluminium expanderar nästan fyra gånger mer per grads temperaturförändring, vilket direkt påverkar mätresultaten.
Hur stor är precisionen hos en keramisk CMM?
De bästa keramiska CMMs når submikron precision är LK Altera SL HA serien med E0 0,7 + L/600 μm eller bättre, vilket är överlägset vad konventionella maskiner klarar under produktionsförhållanden.
Varför är keramisk CMM bättre för mätning av hårda eller keramiska komponenter?
Keramiska CMM klarar hårda och spröda komponenter utan deformation i maskinstrukturen, vilket eliminerar systematiska mätfel som uppstår när mjukare maskinstommar möter hårdare mätobjekt.
Vilka är de största driftfördelarna med keramisk CMM?
Stiffness och låg vikt förbättrar drift och dynamik hos keramiska CMMs, vilket ger kortare uppvärmningstider, färre rekalibreringscykler och lägre underhållskostnader över maskinens livslängd.
