Tillämpningar av mätarmar: Förbättra industrins precision
- 13 maj
- 9 min läsning
TL;DR:
Portabla mätarmar är idealiska för stora, otympliga detaljer och mätning i produktionsmiljöer där snabb återkoppling krävs. De möjliggör inspektion direkt vid maskinen, vilket minskar stilleståndstid och ökar kvalitetskontrollens effektivitet. Både för operatörer med grundläggande utbildning och för att säkerställa spårbarhet är de ovärderliga i svensk tillverkningsindustri.
Varje gång en komplex detalj lämnar din CNC-maskin finns ett kritiskt ögonblick: stämmer geometrin med toleransen, eller har du producerat ett dyrt skrot? För produktions- och kvalitetsansvariga inom svensk tillverkningsindustri är snabb, säker och spårbar mätning av stora eller svårhanterliga detaljer en av de svåraste utmaningarna i vardagen. Stationära koordinatmätmaskiner, så kallade CMM-system, löser en del av ekvationen men missar flexibiliteten som krävs på ett dynamiskt produktionsgolv. Det är där mätarmar kliver in och förändrar förutsättningarna för hela kvalitetskedjan.
Innehållsförteckning
Viktiga Insikter
Punkt | Detaljer |
Flexibilitet vid stora detaljer | Mätarmar förenklar och förkortar kontrollen av komponenter som är svåra att flytta till stationär mätplats. |
Snabbare kvalitetssäkring | Portabla mätarmar ger direkt feedback på produktionsgolvet vilket minskar fel och omarbetningar. |
Spårbarhet och efterlevnad | Regelbunden kalibrering och dokumentation säkerställer att industrimätningen uppfyller Swedacs krav på kvalitet. |
Rätt verktyg för rätt tillämpning | Valet mellan portabel mätarm och stationärt system beror på detaljstorlek, mätområde och kraven på flexibilitet. |
När ska du välja mätarm framför stationär CMM?
Valet av mätteknik handlar sällan om teknisk prestige. Det handlar om att matcha verktyget mot problemet. En stationär CMM är ett utmärkt instrument när du har ett högt flöde av identiska, relativt små detaljer i en temperaturkontrollerad mätsal. Men verkligheten i många svenska verkstäder ser annorlunda ut.
Tänk dig en detalj som väger 400 kilo och mäter två meter i diameter. Att flytta den till mätsalen kräver kran, tid och riskerar att introducera fel från vibration och temperaturskift. Mätarmar används i praktiken för att verifiera och mäta stora och komplexa detaljer eller geometrier som annars är svåra att ta till en stationär CMM. Den insikten förändrar hela kalkylen kring var du placerar din mätutrustning.
Nedan är de vanligaste situationerna där en portabel mätarm är det klart smartaste valet:
Stora eller otympliga detaljer som inte kan förflyttas utan betydande tidsförlust eller risk för skada
Mätning i flera steg direkt vid maskinen, exempelvis efter grovbearbetning och igen efter finbearbetning
Produktionsgolvet som mätmiljö, där du behöver snabb återkoppling till operatören utan att stoppa flödet
Projekt med varierande detaljer, till exempel prototyper och enstycksproduktion där det inte är lönsamt att programmera en stationär CMM
Revision av monterade konstruktioner, där komponenter redan är sammanfogade och omöjliga att ta isär för mätning
Jig och fixturverifiering, alltså kontroll av att de hållare och fixturer du producerar med håller rätt mått
Läs mer om vägen till precision och kvalitet för en djupare förståelse av hur rätt mätinstrument påverkar hela produktionskedjan.
Minskad stilleståndstid är ett tungt argument. När mätningen sker direkt vid maskinen slipper du vänta på att mätsalen ska bli ledig, och operatören får omedelbar återkoppling om en detalj är godkänd eller inte. Det ger också ett psykologiskt skifte: mätning upplevs som en del av tillverkningen snarare än ett separat, besvärligt steg.
Proffstips: Räkna på den totala mättiden inklusive transport, uppvärmning och körtid i mätsalen. Jämfört med en portabel mätarm direkt vid maskinen är skillnaden ofta 60 till 80 procent kortare cykeltid per mätning.
Vanliga tillämpningar av mätarmar i svensk industri
Nu när du vet när en mätarm är överlägsen är det dags att titta på de vanligaste praktiska tillämpningarna. Svenska tillverkningsföretag inom flyg, fordon, energi och tung processindustri har investerat i portabla mätarmar av just de skäl vi nämnde, och erfarenheterna är i stort sett enhetliga.
Företag har investerat i portabla mätarmar för att nå högre precision i svåråtkomliga områden och effektivisera inspektionsprocesser jämfört med stationära CMM-system. Det är en investering som betalar sig i snabbare genomflöde och färre reklamationer.
Här är de fem viktigaste tillämpningsområdena i praktiken:
Borrhåls- och planverifiering vid CNC-maskin. Du mäter håldiametrar, centrumpunkter och planuppriktning direkt efter bearbetning, medan detaljen fortfarande sitter i spännanordningen. Eventuella avvikelser upptäcks omedelbart och du kan rätta till dem innan detaljen lossas.
Inspektion av svåråtkomliga ytor på stora komponenter. Turbinblad, motorblock och strukturramverk har geometrier som kräver att du kan röra armen fritt i tre dimensioner runt detaljen. En portabel arm ger exakt den friheten.
Jämförelse mot 3D-modell, så kallad CAD-till-del-analys. Armen kopplas till programvara som importerar din CAD-fil och visar avvikelserna i realtid som en färgkarta. Du ser direkt exakt var detaljen avviker från nominalgeometrin, och du kan exportera ett protokoll på några minuter.
Kvalitetssäkring i flera bearbetningssteg. Vid komplexa detaljer som genomgår grovning, halvfintning och fintning kan du mäta efter varje steg och fatta välgrundade beslut om nästa operation. Det är ett utmärkt sätt att undvika att lägga fler resurser på en detalj som ändå inte går att rädda.
Uppföljningsmätningar och revisionsstöd. Kundrevisioner och ISO-certifieringsbesök kräver dokumentation av mätresultat. En mätarm med spårbar kalibrering och digitala mätprotokoll förenklar revisionsprocessen avsevärt.
“Att flytta ett tungt gjutstycke till mätsalen kostar oss inte bara tid, det kostar oss fokus och skapar onödiga risker för skador på detaljen. Med mätarmen direkt vid maskinen är det ett helt annat arbetsflöde.” Citatet speglar erfarenheter som är vanliga bland svenska tyngre bearbetningsföretag.
Ta del av konkreta tips för industriell mätning för att optimera din mätprocess ytterligare. Och om du vill ha ett helhetsperspektiv på hur du etablerar noggranna rutiner rekommenderar vi att läsa om hur du lyckas med precisionsmätning.
En annan tillämpning som växer kraftigt är fixtur och jiggverifiering. Att bygga och underhålla fixturer korrekt är avgörande för att produktionen ska ge repeterbart goda resultat. Med en portabel mätarm kan du snabbt verifiera att en fixtur håller rätt mått, identifiera slitage och dokumentera det hela utan att ta fixturen ur produktionen längre än nödvändigt.
Jämförelse: Portabla mätarmar vs stationära system
Efter att ha gått igenom användningsfallen bör vi även jämföra teknologierna sida vid sida. Det ger dig ett tydligare beslutsunderlag när du diskuterar investeringar med ledning eller tar fram en strategi för din mätpark.
Portabla mätarmar kräver mindre teknisk expertis och ger snabbare inspektionsresultat än stationära CMM-system. Det är en viktig distinktion, särskilt när du har operatörer med varierande mätteknisk bakgrund.
Egenskap | Portabel mätarm | Stationär CMM |
Mobilitet | Hög, används var som helst | Ingen, fast installation |
Uppstartstid per mätning | 5 till 15 minuter | 20 till 60 minuter inklusive transport |
Krav på miljö | Måttliga, klarar produktionsgolv | Höga, kräver temperaturkontroll |
Automatiseringsgrad | Låg till medel | Hög, kan köras helt automatiskt |
Repeterbarhet vid serieproduktion | Medel | Mycket hög |
Kompetenskrav för operatör | Medel | Medel till hög |
Mätvolym | Obegränsad med flytt | Begränsad till maskinens volym |
Investeringskostnad | Lägre till medel | Medel till hög |
Underhållsbehov | Lägre | Högre |
Tabellen visar tydligt att inget system är universellt överlägset. En stationär CMM är oöverträffad för hög repetition, tät tolerans och helautomatiska mätcykler i en kontrollerad miljö. En portabel mätarm är överlägsen i rörlighet, snabbhet och flexibilitet.
En vanlig missuppfattning är att portabla armar “alltid är sämre” på precision. Modern armteknik från ledande tillverkare levererar typiskt en volymisk noggrannhet på 0,020 till 0,050 mm, vilket täcker de allra flesta behov inom allmän verkstadsindustri, fordonsindustri och lättare flygtillämpningar.
Det som verkligen avgör valet är din produktionssituation. Arbetar du med stora variantrika serier i varierande storlekar, tillkommer ett tredje alternativ: att kombinera systemen. Då används stationär CMM för seriemätningar och portabel arm för friare inspektioner, revisionsstöd och mätning vid maskinen. Det är en strategi som många större svenska tillverkare har anammat framgångsrikt.
En annan faktor är driftsäkerhet. En portabel arm har färre rörliga precisionselement än en stationär CMM och är ofta mer robust mot de vibrationer och temperaturvariationer som finns på ett produktionsgolv. Det är en praktisk fördel som inte alltid syns i specifikationsbladen.
Så säkerställer du kvalitet och spårbarhet vid mätarminspektion
För att du ska få full effekt av dina tillämpningar behövs säkrad kvalitet och spårbarhet på mätresultaten. Det är inte tillräckligt att ha rätt utrustning. Du måste också ha rätt rutiner.
Swedac föreskrifter anger krav och regelverk för dimensionsmätinstrument, inklusive mätarmar. Det innebär att du som kvalitetsansvarig har ett formellt ansvar att säkerställa att din mätutrustning är kalibrerad och spårbar till nationella eller internationella mätstandarder.
Här är de viktigaste punkterna för en solid mätrutin:
Regelbunden kalibrering enligt fastställt intervall, vanligen en gång per år men kortare vid intensiv användning
Spårbar kalibrering, vilket innebär att kalibreringsbeviset ska kunna kopplas tillbaka till nationella eller internationella mätnormaler
Dokumentation av varje mättillfälle, inklusive vilken arm som användes, vilket program som kördes, operatörens ID och datum

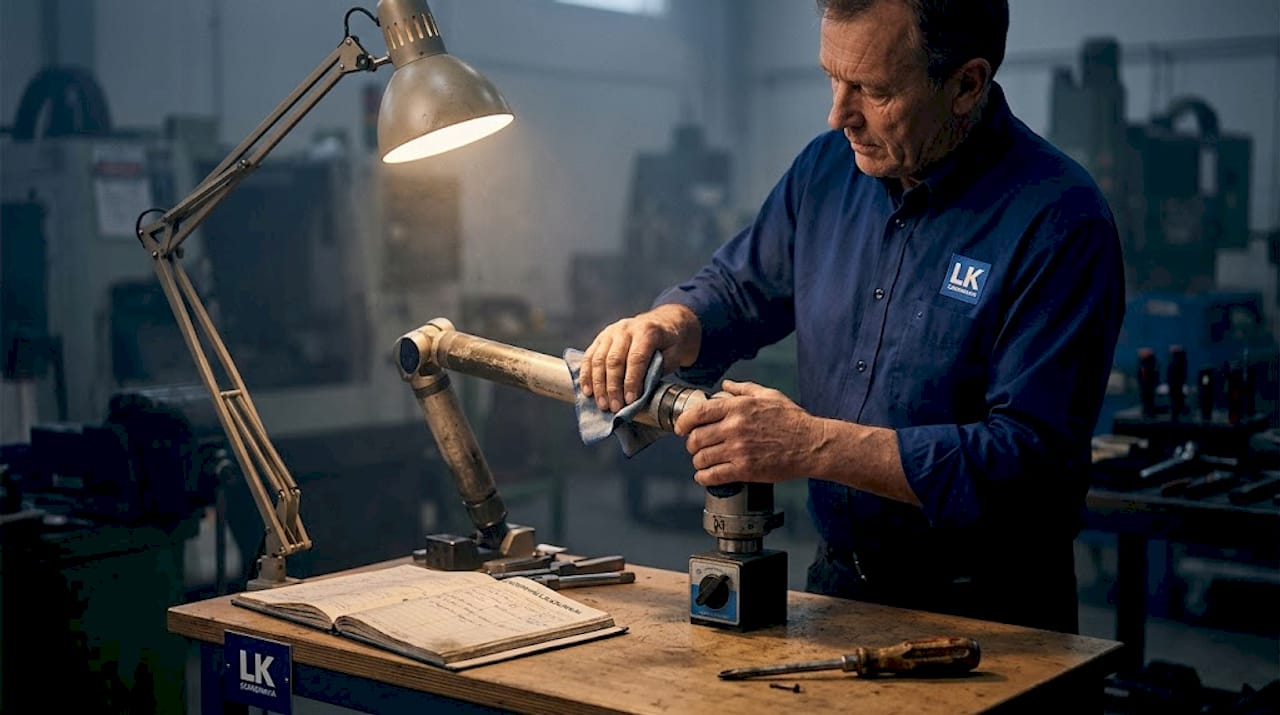

Hanteringsprocedurer för att undvika oavsiktliga stötar och felaktig förvaring som kan påverka armen noggrannhet
Avvikelserapportering om armen tappar eller utsätts för stötar utanför det normala
Åtgärd | Frekvens | Ansvarig | Dokumentation |
Daglig funktionskontroll | Dagligen | Operatör | Loggbok |
Referenssfärskontroll | Varje session | Operatör | Mätprotokoll |
Intern verifiering mot standard | Månadsvis | Mättekniker | Verifieringsrapport |
Extern ackrediterad kalibrering | Årligen | LK Scandinavia eller ackrediterat lab | Kalibreringsbevis |
Fullständig service och justering | Vartannat år | Tillverkarens servicepartner | Servicerapport |
Proffstips: Skapa ett enkelt digitalt system där operatören bekräftar daglig funktionskontroll innan armen används. Den lilla extra ansträngningen ger dig ett fullständigt spårbarhetsspår som gör revisioner snabba och smärtfria.
Spårbarhet är inte enbart ett regulatoriskt krav. Det är ett verktyg för att förstå variationer i din mätdata. Om du plötsligt ser en avvikelse i dina mätprotokoll kan du med ett bra dokumentationssystem snabbt avgöra om avvikelsen beror på processen, operatören eller mätinstrumentet. Det är information som är omöjlig att rekonstruera i efterhand om du inte har byggt in spårbarheten från start.
Läs mer om kalibrering och spårbarhet och hur du skapar rutiner för kalibrering som håller i praktiken. Välstrukturerade rutiner är skillnaden mellan ett mätsystem som ger värde och ett som skapar osäkerhet.
ISO 9001 och branschspecifika standarder som IATF 16949 för fordonsindustrin ställer explicit krav på spårbar mätutrustning. Det räcker alltså inte med att mätarmen tekniskt sett är tillräckligt noggrann. Du måste också kunna bevisa det med dokumentation. Ett väl underhållet kalibreringsregister är din försäkring vid externa revisioner.
Vår syn: Mätarmens outnyttjade potential för svensk tillverkningsindustri
Vi ser ett mönster som upprepas hos svenska tillverkningsföretag. De investerar i en portabel mätarm, sätter den i händerna på en erfaren mättekniker och ser goda resultat. Men sedan stannar utvecklingen upp. Armen används för samma tillämpningar som den alltid gjorts, och potentialen för bredare integration i produktionsflödet förblir outnyttjad.
Det vi lärt oss från praktiska erfarenheter av industriell mätning är att det starkaste argumentet för en portabel mätarm inte är precisionen i sig, utan hastigheten på återkopplingen. När en operatör kan få ett mätresultat på 10 minuter i stället för att vänta till nästa dag förändras beteendet. Fler mätningar görs. Avvikelser upptäcks tidigare. Kassationsgraden sjunker.
En vanlig fallgrop är att behandla mätarmen som enbart ett verktyg för mättekniker. Det är en resursbegränsning som saknar logik i moderna produktionsflöden. Moderna portabla armar är konstruerade för att kunna användas av operatörer med grundläggande utbildning. När du sprider mätförmågan bredare i organisationen frigör du dina mättekniker för mer avancerade uppgifter och skapar en kultur av kvalitetsmedvetenhet.
En annan underskattad aspekt är underhållets roll. Underhållspersonal som utför återkommande kontroller av maskiner och fixturer har enormt mycket att vinna på att ha tillgång till en portabel mätarm. De kan snabbt verifiera att en maskin håller rätt geometri efter en reparation utan att involvera mätsalen. Det är en förändring som drastiskt minskar nedtiden efter planerat underhåll.
Vi ser också att investeringskalkylen för portabla mätarmar ofta undervärderas. Den synliga kostnaden är inköpspriset. De osynliga vinsterna är minskad kassation, kortare ledtider, färre kundreklamationer och snabbare prototyputveckling. Satt i relation till varandra är återbetalningstiden för en mätarm i de flesta verkstadsmiljöer 12 till 24 månader, ibland kortare.
Det obehagliga sanningsord vi gärna lyfter är detta: om din organisation fortfarande diskuterar om man ska ha en portabel mätarm eller inte, har ni förmodligen redan förlorat produktionseffektivitet och kundförtroende som hade kunnat förhindras. Frågan är inte längre “om” utan “hur snabbt du kan integrera det i ditt flöde på rätt sätt.”
Upptäck nästa generations mätlösningar från LK Scandinavia
Det finns aldrig ett enskilt system som passar alla behov, och det vet vi på LK Scandinavia. Vår erfarenhet som generalagent för Nikon Metrology, LK Metrology, scanology och API metrology ger oss en unik förmåga att matcha rätt lösning mot just dina produktionskrav.
Om du vill ta nästa steg kan du titta på möjligheterna med uppgradering av befintlig mätutrustning för att maximera värdet ur din nuvarande investering. För de som vill kombinera portabel mätning med 3D-skanning i en och samma lösning är TrackScan P42 ett kraftfullt alternativ. Och för de absolut mest krävande tillämpningarna med stora mätvolymer finns vår kompletta serie av lasertracker och tillbehör. Kontakta oss för en förutsättningslös diskussion om hur din verksamhet kan ta sin mätstrategi till nästa nivå.
Vanliga frågor om mätarmar i industrin
Vilka delar av produktionsprocessen lämpar sig bäst för mätarmar?
Mätarmar är särskilt effektiva direkt efter bearbetning av stora eller komplexa detaljer, och för geometrier som annars är svåra att ta till en stationär CMM. De passar också utmärkt för fixturverifiering, revisionsmätningar och CAD-till-del-jämförelser i produktionsmiljö.
Ger portabla mätarmar lika hög precision som stationära system?
Moderna portabla mätarmar levererar mycket hög precision och är ett effektivt alternativ i svåråtkomliga eller icke-optimala mätmiljöer. För fullt automatiserade seriemätningar i kontrollerad miljö har stationära system fortfarande en fördel i repeterbarhet.
Vad krävs för att möta svenska myndigheters krav på spårbarhet?
Du behöver rutinerad kalibrering och måste följa Swedacs föreskrifter för spårbarhet och dokumentation kring dimensionsmätinstrument. Det innebär kalibreringsbevis från ett ackrediterat laboratorium och intern dokumentation av varje mätnings omständigheter.
Hur ofta bör mätarmar kalibreras för industribruk?
Intervallen varierar efter användningsgrad och miljö, men årlig kalibrering är den vanligaste standarden inom svensk tillverkningsindustri. Vid hög användningsintensitet eller krävande miljöer med vibrationer och temperaturvariationer rekommenderas kortare intervall.
