Plåtformning mätning: praktisk guide för tillverkningsingenjörer
- för 2 dagar sedan
- 7 min läsning
Den mest robusta mätstrategin för plåtformning är simulering kalibrerad mot fullfältsmätning. Det är den enda metoden som håller ihop try-out, formvalidering och serieproduktion utan att kassationen sticker iväg när materialsatser eller verktygsslitage ändrar förutsättningarna.
Strategin vilar på tre pelare: Nakazima-provning enligt ISO/DIS 12004‑2 för att ta fram formgränskurvan, optisk fullfältsmätning av ARAMIS-typ för att fånga töjningsutbredning i realtid, och löpande Cp/Cpk-uppföljning i serieproduktionen.
Använd labbtestning (Nakazima, dragprov) när du tar fram eller uppdaterar materialdata och formgränskurvor.
Använd inline-övervakning när verktyget redan är validerat och du behöver fånga drift över tid.
Kombinera båda vid try-out, där simuleringen kalibreras mot faktisk pressdata innan serien startar.
En simulering som aldrig stäms av mot verklig pressdata är en gissning med snygg grafik. Kalibrering mot fullfältsmätning är det som gör den till ett beslutsunderlag.
Viktiga insikter
Stabil serieproduktion i plåtformning kräver Nakazima-baserad FLC-data, fullfältskalibrerad simulering och löpande Cp/Cpk-uppföljning i produktionen.
Punkt | Detaljer |
Kalibrera alltid mot verklig data | En FE-modell utan fullfältsavstämning ger falsk trygghet inför serieproduktion. |
Använd rätt standard för FLC | Nakazima-testet enligt ISO/DIS 12004‑2 ger en spårbar formgränskurva att dimensionera mot. |
Mät partikelrenhet tidigt | Kontroll direkt efter ämnesberedning minskar defekter längre fram i flödet. |
Följ Cp/Cpk kontinuerligt | Ett index under 1,33 signalerar att processvariationen behöver åtgärdas, inte bara justeras på känn. |
Välj utrustning efter uppgiften | Lksab erbjuder TrackScan P42, KSCAN X, SIMSCAN/SIMSCAN E och Nikon Metrology-lösningar för olika mätbehov. |
Innehållsförteckning
Grundläggande mätprinciper i plåtformning mätning
Formbarhet beskriver hur mycket ett plåtmaterial kan töjas innan det spricker eller viker sig, och formgränskurvan (FLC) är det diagram som visar var den gränsen går för olika töjningstillstånd, från enaxligt drag till equibiaxial töjning. Utan en tillförlitlig FLC blir dimensioneringen antingen för försiktig, vilket ger onödig materialåtgång, eller för optimistisk, vilket ger sprickor i produktion.
Tre mätbarheter styr kvalitetsarbetet i plåtformning:
Töjning, mätt kontinuerligt med optiska system som ARAMIS under provning eller pressning.

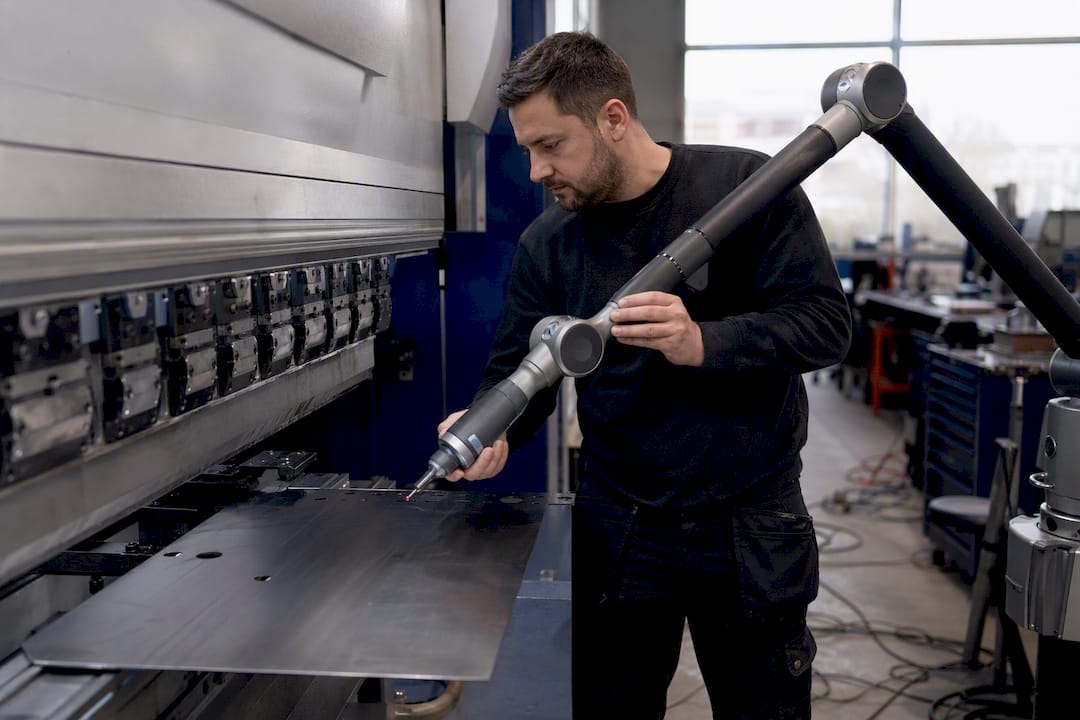

Geometrisk dimension, alltså formens toleranser mot CAD-modellen, mätt med 3D-skanning eller mätarmar.
Ytfinish och partikelrenhet, som avgör om detaljen klarar krav på lack, svetsning eller montering längre fram i kedjan.
Alla tre måste kunna knytas till en spårbar mätosäkerhet. RISE beskriver hur Nakazima-testet enligt ISO/DIS 12004‑2 kombineras med optisk 3D-mätning för att ge robust FLC-data, och det är den standard som borde ligga till grund för varje formbarhetsbedömning du gör.
Formgränskurvan är inte en engångsberäkning. Den är en levande referens som måste uppdateras när materialleverantören byter legering eller när ytbehandlingen ändras.
Hur kalibreras simulering mot fullfältsmätdata?
Kalibrering behövs eftersom en FE-modell bygger på antaganden om friktion, materialbeteende och verktygsgeometri som sällan stämmer perfekt med verkstadsgolvet. Utan avstämning mot verklig data riskerar du att optimera en modell som inte speglar produktionen.
Så går kalibreringen till i praktiken:
Planera try-out med fasta mätpunkter på detaljen, gärna de områden där simuleringen visar högst töjningsrisk.
Samla fullfältsdata med ett optiskt system av ARAMIS-typ, som mäter deformation kontinuerligt medan pressen kör, med ett mätområde som sträcker sig från cirka 0,01 % upp till över 100 % töjning.
Jämför resultat punkt för punkt mellan simulerad och uppmätt töjning, och identifiera var avvikelsen ligger utanför acceptabel marginal.
Uppdatera materialmodellen, friktionskoefficienter eller verktygsgeometrin i FE-modellen tills avvikelsen krymper till en nivå du kan lita på i serieproduktion.
Swerim pekar på att FE-analys måste kompletteras med friktionsdata och en analys av processfönstret för att representera verkliga formningsförhållanden, inte bara en idealiserad geometri.
Proffstips: Kör om kalibreringen varje gång du byter materialsats med ny certifikatnivå, inte bara vid årlig översyn. Legeringsvariation mellan chargerna är den vanligaste dolda orsaken till att en tidigare validerad modell plötsligt slår fel.
Vilka mätmetoder och utrustning används i praktiken?
Valet av mätmetod styrs av tre frågor: hur stor noggrannhet behöver du, hur stor volym ska mätas, och kan detaljen beröras utan att skadas. Optisk fullfältsmätning av ARAMIS-typ dominerar vid formbarhetsprovning eftersom den fångar töjning kontinuerligt över hela ytan. 3D-skanning och mätarmar används för geometrisk kontroll av färdiga detaljer, medan lasertracker tar över när mätvolymen är stor, som vid karosseridelar eller flygplanskomponenter. Inline-laserskanning och vision-system används där cykeltiden är kritisk och mätningen måste ske utan att stoppa linjen.
När du väger metoder mot varandra är det dessa parametrar som avgör beslutet:
Parameter | Vad du bör kontrollera |
Noggrannhet | Spårbar mätosäkerhet i mikrometer, inte bara tillverkarens toppvärde |
Mätvolym | Hur stor detalj eller yta som täcks i en enskild mätning |
Hastighet | Cykeltid i labbmiljö kontra på produktionslinjen |
Kontakt/icke-kontakt | Om ytan tål beröring utan att skadas eller kontamineras |
Miljörobusthet | Hur systemet klarar oljig eller partikelbelastad yta |
Integration | Möjlighet att koppla mot robot, PLC eller MES för dataexport |
Här kommer utrustningsvalet in konkret. En lösning som TrackScan P42 passar för snabb, beröringsfri geometrisk kontroll på linjen, medan KSCAN X och SIMSCAN/SIMSCAN E täcker olika kombinationer av mätvolym och hastighet beroende på om du kör i lab eller inline. Nikon Metrology-system som redan finns hos många kunder kan ofta återanvändas i en kalibreringsloop snarare än bytas ut, vilket sänker investeringströskeln väsentligt.
Vad mäts vid try-out och First Article Inspection?
Try-out och First Article Inspection (FAI) finns för att validera att formverktyget och simuleringen faktiskt levererar en detalj som håller måtten, innan serien startar. Ett FAI-paket som saknar rätt mätpunkter ger falsk trygghet.
Checklistan för vad som ska mätas:
Geometriska toleranser mot CAD, inklusive kritiska monteringsytor.
Böjningsvinkel, som kan mätas med gradskiva, laservinkelmätare eller optisk bildanalys beroende på krav på noggrannhet och tempo.
Tjockleksförändring i kritiska formzoner, särskilt där simuleringen visat hög töjning.
Sprickbildning och lokal töjning, jämförd mot formgränskurvan.
Ytfinish och partikelkontaminering på ytor med höga estetiska eller funktionella krav.
Rapportera gärna dessa metrikvärden från FAI:
Max lokal töjning före brott, satt i relation till FLC-marginalen.
Cp/Cpk-värden för de kritiska måtten redan vid första artikeln, inte bara vid serieproduktionens uppstart.
Hur fångar inline-mätning avvikelser i serieproduktion?
Inline-övervakning fångar processdrift innan den blir kassation, vilket är den enskilt största kostnadsbesparingen i plåtformning över tid. Trenden syns i mätdata långt innan en operatör märker något visuellt på detaljen.
Laserskanning och vision-system passar bäst för snabb, beröringsfri kontroll direkt i linjen.
Enklare beröringsfria kontroller räcker för grova geometriska avvikelser, medan finare töjnings- eller sprickrisk kräver periodisk högupplöst 3D-mätning.
Mät tätare i uppstartsfasen av en ny serie och gles ut intervallen när processen visar sig stabil.
Statistiskt callout: Cp/Cpk-uppföljning är kärnan i statistisk processtyrning. Ett processindex under 1,33 signalerar att variationen äter upp toleransmarginalen, och det är då du bör återgå till kalibreringsloopen mellan simulering och fullfältsmätning snarare än att justera verktyget på känn.

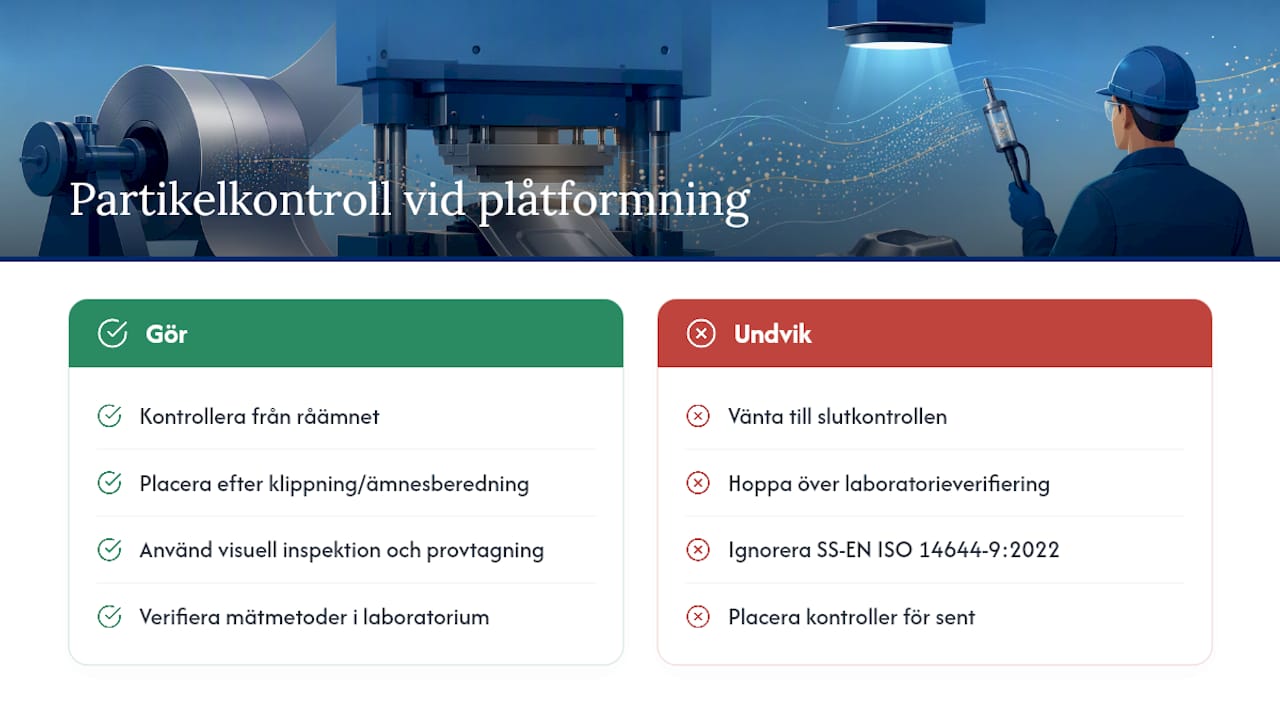

Hur mäter du ytfinish och partikelrenhet i plåtformning?
Kontroll av partikelrenhet minskar defekter och höjer produktiviteten, särskilt vid höga ytkrav som lackering eller renrumsmontering. Mätningen börjar redan på råämnet, inte först på den färdiga detaljen.
Metoderna som används i förstudier och verkstadsmiljö är visuell inspektion, partikelprovtagning med fördefinierade referenspartiklar och ytråhetsmätare, verifierade i laboratorium innan de sätts i drift på linjen.
Vinnovas förstudie visade att en systematisk kartläggning av mätmetoder för partikelrenhet direkt kunde kopplas till minskade defekter och högre produktivitet i plåtformning.
Standarden SS‑EN ISO 14644‑9:2022 ger en referens för rena zoner när kraven skärps.
Proffstips: Lägg partikelkontrollen direkt efter klippning eller ämnesberedning, inte bara vid slutkontroll. Det är där kontaminering oftast introduceras, och det är billigast att åtgärda innan formningen sker.
Hur väljer du rätt mätlösning för din process?
Det viktigaste urvalskriteriet är att matcha noggrannhet, mätvolym och cykeltid mot den specifika detaljens krav, inte mot vad som är billigast eller mest bekant. En lasertracker löser inte samma problem som en optisk inline-skanner, även om båda kallas “3D-mätning”.
Checklista innan beslut:
Vilken spårbar noggrannhet i mikrometer krävs för den kritiska måttsättningen?
Hur ser miljön ut: oljig yta, damm, vibrationer från intilliggande pressar?
Behöver systemet integreras mot PLC eller MES för automatisk dataexport?
Vilket service- och kalibreringsbehov följer med, och hur ofta krävs det?
Vad blir totalkostnaden över hela livscykeln, inklusive kalibrering och support?
Fråga alltid leverantören om spårbarhet mot nationell normal, kalibreringsintervall, hur data exporteras till era system, och vilken leveranstid som gäller vid service eller ombokning av kalibrering.
Metodik och tjänster från mätteknikspecialisten
Lksab levererar kalibrering av simulering mot fullfältsmätning, FAI-paket och tjänster för serieövervakning, byggda på samma logik som beskrivits ovan.
Arbetsgången i praktiken:
Förstudie av detaljens kritiska mätpunkter och risknivåer.
Provning enligt Nakazima med optisk fullfältsmätning.
Kalibrering av FE-modellen mot uppmätt data.
Try-out och FAI med full rapportering.
Inline-implementering och löpande Cp/Cpk-uppföljning.
Kunden får en kalibreringsrapport, spårbarhetsbevis, rekommenderat processfönster och en service- och kalibreringsplan att luta sig mot i den löpande driften.
Vanliga fel i plåtformningsmätningar
Det vanligaste misstaget är att lita blint på simuleringsdata utan att stämma av mot fullfältsmätning, eller att välja en beröringsmetod på en oljig yta där optisk mätning hade varit rätt val. När resultaten inte stämmer: kontrollera först kalibreringsdatumet på mätutrustningen, sedan materialsatsen, sedan verktygsslitaget. Snabb återkoppling mellan verkstadsgolvet och mätteamet är ofta det som avgör om ett problem löses på en dag eller en vecka.
Boka mättjänster och utrustning för din plåtformning
Lksab är den samlade partnern för hela kedjan: formgränskurva enligt Nakazima, fullfältsmätning för kalibrering, kompletta FAI-paket, inline-installation och löpande kalibrerings- och serviceavtal, allt under ett tak i stället för hos flera separata leverantörer.
Sortimentet täcker det mesta av det du just läst om. TrackScan P42 ger snabb beröringsfri kontroll på linjen, KSCAN X och SIMSCAN/SIMSCAN E täcker lab- och linjebehov beroende på mätvolym, och Nikon Metrology-system som redan finns i din anläggning kan ofta byggas in i en kalibreringsloop utan att bytas ut. För höga krav på beröringsfri räckvidd finns även Nikon laserskanner i sortimentet.
Vill du få en kalibreringsrapport och ett processfönster för din egen serieproduktion? Kontakta Lksab för att boka ett mätuppdrag eller en konsultation kring rätt utrustning för just din plåtformningsprocess.
Källor
Standarder och forskningskällor som RISE, Swerim och Vinnova ger den tekniska grunden för Nakazima-provning, FE-kalibrering och partikelrenhet i plåtformning. SIS-standarden SS‑EN ISO 14644‑9:2022 kompletterar med ramverk för rena zoner.
Den som kombinerar Nakazima-data, kalibrerad simulering och löpande partikelkontroll bygger en mätstrategi som håller genom hela produktens livscykel.
För fördjupning, se även Vad är 3D-mätning? och processen för maskinkalibrering. Behöver du ett mätuppdrag utfört, kontakta Lksab direkt.
