Vitljusskanning vs laserskanning: rätt val för industrin
- för 4 dagar sedan
- 6 min läsning
Välj strukturerad vitljusskanning när du behöver fotorealistiska texturer och hög detaljupplösning på små till medelstora, stationära objekt. Välj laserbaserad triangulation när kravet är hög spårbar noggrannhet över stora volymer, rörliga delar eller varierande ljusförhållanden i produktion. Skillnaden handlar sällan om vilken teknik som är “bäst” i allmänhet, utan om vilken mätuppgift du faktiskt löser.
Två saker styr valet i praktiken:
Lasertriangulation ger ofta bättre uppmätt avvikelse mot CMM‑referenser vid GD&T‑kritiska mätningar, medan vitljus vinner på ytåtergivning.
Strukturerat ljus kräver ett stillastående objekt och stabilt ljus, laser klarar rörliga delar på till exempel konveyor.
Undantag som kan vända valet: extremt reflekterande eller genomskinliga ytor gynnar ofta laser, mycket små texturkritiska detaljer gynnar vitljus, och när båda kraven finns samtidigt är svaret vanligen ett hybridarbetsflöde snarare än ett rent val.
Viktiga insikter
Valet mellan vitljusskanning och laserskanning avgörs av mätvolym, ytegenskaper och spårbarhetskrav, inte av vilken teknik som låter mest avancerad.
Punkt | Detaljer |
Vitljus för textur | Välj strukturerat ljus för fotorealistiska ytor på små till medelstora, stationära objekt. |
Laser för spårbarhet | Välj lasertriangulation när kravet är hög noggrannhet över stora volymer eller rörliga delar. |
Mätkedjan avgör trovärdigheten | Kräv kalibreringsintyg, deklarerad mätosäkerhet och GD&T‑stöd innan köp. |
Testa före köp | Ett verifieringstest mot kalibrerat artefakt avslöjar mer än ett datablad. |
Lksab som helhetsleverantör | Lksab erbjuder både laserbaserade system och kalibrerings‑/servicetjänster för hybridarbetsflöden. |
Innehållsförteckning
Vitljusskanning vs laserskanning: en jämförelse dimension för dimension
De två teknikerna särskiljer sig tydligast när man lägger dem sida vid sida på de parametrar som faktiskt styr en inköpsbeslut, inte i marknadsföringstexter.
Dimension | Vitljusskanning | Laserskanning |
Noggrannhet/mätosäkerhet | Hög på små volymer, känsligare för yta | Ofta bättre mot CMM‑referens vid GD&T‑krav |
Mätvolym/räckvidd | Bäst på små till medelstora objekt | Skalar väl till stora delar och hela linjer |
Ytkompatibilitet | Svårt med reflekterande, transparenta och mörka ytor | Mer robust, men speckle vid submikronkrav |
Hastighet/throughput | Snabb fullfältsbild i ett svep | Bra vid kontinuerlig profilering i rörelse |
Kostnad (capex/opex) | Ofta lägre hårdvarukostnad | Högre investering, men lägre svinn i produktion |
Portabilitet | Kräver stabil uppställning | Klarar fältmiljö och varierande ljus bättre |
Operatörskrav | Kräver ljus‑ och ytkontroll | Kräver lasersäkerhetsrutiner |
Leverabler/mjukvara | Texturrika mesh, bra för visuell dokumentation | Punktmoln optimerat för GD&T‑analys |
Spårbarhet/kalibrering | Kräver artefaktkontroll mot ljuskänslighet | Etablerad praxis i metrologiska laboratorier |
Bäst för | Reverse engineering, visuell inspektion | Inline‑kontroll, stora delar, produktionslinjer |
Varje rad har en konkret konsekvens. Ytkompatibiliteten avgör exempelvis om du överhuvudtaget kan skanna en polerad aluminiumdetalj utan matting spray, medan mätvolymen avgör om du klarar en hel karossdel i en uppställning eller måste stitcha ihop flera skanningar.
Proffstips: Fråga alltid leverantören om mjukvaran stöder GD&T-rapportering direkt mot ritningens toleranser, inte bara export av rå punktmoln. Det är ofta den dolda kostnaden som avgör om ett system fungerar i kvalitetsflödet eller blir ett skrivbordsverktyg.

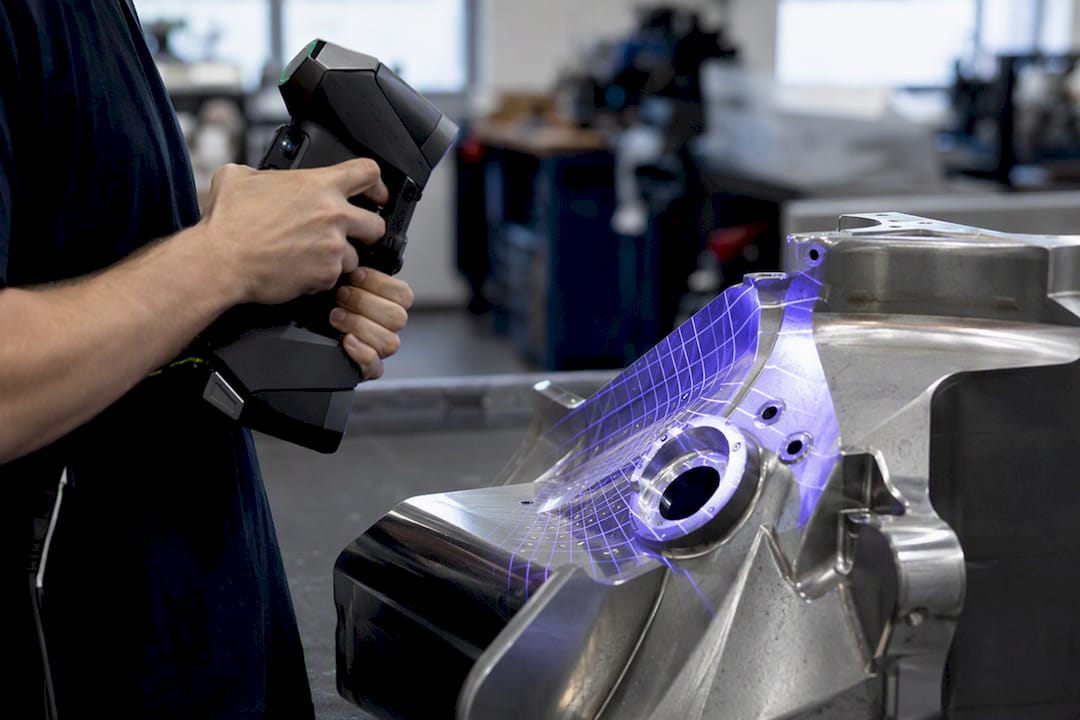

Hur fungerar strukturerad vitljusskanning i industrin?
Strukturerad vitljusskanning projicerar ett känt mönster av ränder eller punkter på objektet och beräknar djup utifrån hur mönstret förvrängs, uppfångat av en eller flera kameror i samma exponering. Resultatet är ett komplett punktmoln per bildtagning, vilket gör tekniken snabb på stationära objekt.
Styrkorna är tydliga:
Fotorealistiska texturer som gör detaljer, gravyrer och ytstruktur synliga i modellen.
Hög upplösning på små till medelstora komponenter, ofta ner på tiondels millimeternivå.
Jämförelsevis prisvärd hårdvara för flöden som inte kräver certifierad spårbarhet i varje moment.
Begränsningarna hänger ihop med just kameraberoendet. Reflekterande, blanka eller transparenta ytor stör mönstret, och rörelse under exponeringen ger brus. Objektet måste stå still, ljuset ska vara kontrollerat, och operatörens hantering av matting eller belysning påverkar resultatet direkt. I praktiken passar tekniken bäst för reverse engineering av mindre verktyg, visuella inspektionsstationer och CAD‑dokumentation där ytåtergivning väger tyngre än absolut GD&T‑noggrannhet.
När ska man använda laserskanning i produktion?
Lasertriangulation skickar ut en laserlinje eller punkt mot ytan och beräknar avstånd från hur reflexen förskjuts på en sensor. Många industriella system samlar in data som en serie profiler över tid, vilket gör metoden naturlig för objekt som rör sig, till exempel på ett band.
Fördelarna syns tydligast i produktionsmiljö:
Hög noggrannhet och repeterbarhet över större mätvolymer än vad strukturerat ljus vanligen klarar.
Bättre tolerans mot varierande omgivningsljus, särskilt med smalbandsfilter anpassat till laserns våglängd.
Väl lämpat för rörliga objekt och inline‑mätning direkt i produktionslinjen.
Nackdelarna finns också. Laserspeckle kan begränsa noggrannheten vid krav under en mikrometer, lasersäkerhetsklassning ställer krav på rutiner och skydd, och hårdvaran kostar generellt mer än motsvarande vitljussystem. I gengäld används tekniken flitigt för inline‑inspektion, mätning av stora karosskomponenter, fixturanpassning i verkstad och GD&T‑verifiering där spårbarheten måste kunna redovisas i en revision.
Vilka krav på kalibrering och spårbarhet gäller?
Mätkedjan är hela vägen från fysisk mätning till godkänt beslut: instrumentets kalibrering, referensartefakten, spårbarheten till nationella standarder och den dokumenterade mätosäkerheten. Ett vanligt misstag är att bara jämföra nominell “noggrannhet i millimeter” utan att fråga hur den siffran togs fram eller vilket artefakt som användes vid verifieringen.
Kräv följande av en leverantör innan köp eller hyra:
Ett kalibreringsintyg med angivet datum, metod och spårbarhet till erkänd standard.
Deklarerad mätosäkerhet för den specifika mätvolym du faktiskt ska arbeta i, inte bara ett labbvärde.
Ett dokumenterat serviceavtal med definierat kalibreringsintervall.
Rapportformat som stöder GD&T‑analys, inte enbart rått punktmoln.
Rätt punktmolnsbehandling, det vill säga trimning, filtrering och best fit mot referensgeometri, är avgörande för att undvika fel i GD&T‑mätningar. En leverantör som erbjuder både kalibrering och löpande service minskar risken att mätkedjan bryts mellan köp och användning, vilket i sin tur stärker underlaget vid revision eller kundaudit.
Checklista: frågor att ställa vid upphandling
Innan du skriver under ett anbud, testa leverantörens påståenden mot konkreta krav snarare än broschyrsiffror.
Kan ni visa deklarerad noggrannhet för just den mätvolym vi arbetar i, inte bara ett bästa scenario?
Vilket kalibreringsintervall gäller, och vem utfärdar intyget?
Vilka exportformat stöds, till exempel PLY, OBJ, STL, ASC eller 3MF?
Stöder mjukvaran GD&T‑rapportering direkt mot vår CAD‑referens?
Vilken operatörsutbildning ingår, och krävs certifiering för lasersäkerhet?
Komplettera checklistan med praktiska villkor:
Definiera acceptanskriterier innan testskanningen genomförs, inte efteråt.
Kräv ett verifierbart test mot ett kalibrerat artefakt som del av anbudet.
Be om referenscase från liknande materialtyp och geometri som er egen produktion.
Ett anbudsunderlag som innehåller dessa punkter gör det svårt för en leverantör att gömma svaga specifikationer bakom vaga formuleringar.
Så kombineras metoderna i ett verkligt arbetsflöde
Tänk dig ett verkstadsverktyg som både måste dokumenteras visuellt för underhållsmanualer och verifieras dimensionellt mot toleranskrav. Ett hybridflöde löser båda behoven: laserskanningen levererar de spårbara måtten mot artefaktet, medan vitljusskanningen fångar ytdetaljer och gravyrer för dokumentationen. Data från båda källorna registreras sedan mot samma referenssystem innan leverans.
Laserdelen stod för den spårbara dimensionen som gick in i kvalitetsrapporten. Vitljusdelen levererade den fotorealistiska modellen som användarna faktiskt förstod och kunde navigera i.
Proffstips: Be alltid leverantören specificera vilken sensor som stod för vilket mått i slutrapporten, annars blir det omöjligt att spåra en avvikelse tillbaka till rätt mätmetod.
Snabb regel för ditt val
Följ en enkel tumregel: kräver jobbet spårbarhet och stor volym, välj laser. Kräver det fotorealistisk textur på små delar, välj vitljus. Kräver det båda, be om ett hybridflöde eller en mättjänst som levererar det integrerat.
Hög volym eller rörligt objekt → laserskanning.
Liten detalj med texturkrav → vitljusskanning.
Nästa steg: boka ett verifieringstest mot kalibrerat artefakt innan du binder dig till en större investering.
En reflektion från fältet
Det vanligaste misstaget jag ser är köpare som stirrar sig blinda på en enda specifikationssiffra utan att fråga om hela mätkedjan bakom den. Testa alltid mot ett spårbart artefakt innan ett större köp, det avslöjar mer än något datablad.
Testa rätt utrustning innan du binder dig
Lksab skiljer sig från att bara köpa en skanner på specifikation genom att erbjuda kalibrering, service och hybridlösningar i samma leverantörskedja, så att spårbarheten aldrig tappas bort mellan köp och drift.
Som generalagent för märken som Nikon Metrology, LK Metrology och API Metrology kan Lksab sätta upp ett verifieringstest mot ett kalibrerat artefakt innan du bestämmer dig, oavsett om behovet landar i ett laserbaserat system som TrackScan P42 och KSCAN X, eller i ett hybridflöde där Nikon Laserskanner kompletterar en vitljusbaserad lösning. Löpande kalibrerings‑ och serviceavtal håller mätkedjan intakt över hela utrustningens livslängd. Kontakta Lksab för att boka en testskanning mot ert eget artefakt och få en offert anpassad efter er mätvolym.
