Fixturering för mätning: praktisk guide för tekniker
- för 3 dagar sedan
- 6 min läsning
Fixturering för mätning handlar om fyra saker: rätt datumval, tillräckligt stöd, kontrollerad klämkraft och ett materialval som inte rör sig med temperaturen. Får du de fyra rätt får du repeterbara mätvärden. Missar du en av dem spelar det ingen roll hur bra din mätmaskin är.
Gör detta direkt:
Mät detaljen obelastad först, innan du bygger eller justerar en fixtur.
Lås exakt sex frihetsgrader enligt 3‑2‑1‑principen, aldrig fler.
Kontrollera att klämkraften inte deformerar detaljen mätbart vid upprepad montering.
Principen mät först – fixturera sen är själva grunden i arbetet, och den knyter an till datumreferensramar som styr hur låsningen faktiskt görs.
Viktiga insikter
Repeterbar fixturering för mätning kräver att datumval, stödpunkter och klämkraft bestäms utifrån verklig mätdata, inte utifrån ritningens antaganden.
Punkt | Detaljer |
Mät innan du designar | Ta en preliminär mätning eller skanning innan fixturkonceptet fryses. |
Följ 3‑2‑1‑principen | Lås exakt sex frihetsgrader, aldrig fler, för att undvika deformation. |
Rapportera statistik | Använd standardavvikelse och R&R‑studier för att bevisa repeterbarhet. |
Välj material medvetet | Aluminium, stål och granit ger olika stabilitet och termisk drift. |
Ta hjälp vid komplexa fall | Lksab erbjuder skanning, fixturkit och specialbygge för att korta vägen från mätdata till verifierad fixtur. |
Innehållsförteckning
Vad är fixturering för mätning och vilka mål ska den uppfylla?
Fixturering för mätning är konsten att placera en detalj reproducerbart mot definierade referenspunkter, så att varje mätning ger samma resultat oavsett vem som utför den eller när. Målet är inte bara att hålla detaljen still. Det handlar om repeterbarhet, spårbarhet mot ritningens datum och tillräcklig åtkomst för mätdon, oavsett om du kör en CMM, en mätarm eller ett vision‑system.
Kraven brukar formuleras konkret:
Lokaliseringsnoggrannhet inom en definierad tolerans mot datum.
Upprepningsspridning under ett fastställt gränsvärde vid flera mätcykler.
Minimal termisk och mekanisk påverkan från fixturen själv.
Proffstips: Skriv ner ditt acceptanskriterium för upprepningsspridning innan du börjar designa fixturen, inte efter. Annars blir “bra nog” en gissning istället för ett mätvärde.
Hur fungerar 3‑2‑1‑principen i praktiken?
3‑2‑1‑principen är fundamentet för nästan all fixturering för mätning. Tre stödpunkter definierar ett primärplan och tar bort tre frihetsgrader, två punkter på en sekundäryta tar bort ytterligare två, och en sista punkt låser den sista. Sex punkter, sex frihetsgrader, ingenting mer. Lägger du till fler stödpunkter än så riskerar du att över bestämma detaljen och skapa spänningar som förvrider mätresultatet, vilket designprinciper för repeterbarhet pekar ut som en av de vanligaste felkällorna i produktion.
Så här kan du tänka i praktiken för en enkel plåtdetalj:
Identifiera detaljens primära, sekundära och tertiära datum enligt ritningen.
Placera tre stöd mot det primära planet, helst så långt isär som geometrin tillåter.
Sätt två stöd mot en sidokant för att låsa rotation i planet.
Lås sista frihetsgraden med en punkt mot en tredje referens.
Kläm lätt, precis så mycket att detaljen inte rör sig vid mätning.
Rätt vald datumram gör att både konstruktion och statistisk utvärdering av mätningen blir konsekvent, eftersom hela mätkedjan pekar mot samma referenspunkter.
Proffstips: Tänk på klämkraft som ett spann, inte ett värde. För lite och detaljen glider mellan mätningar. För mycket och du mäter fixturens elasticitet i stället för detaljens verkliga form.
Vilka komponenter och modulsystem används i mätfixturer?

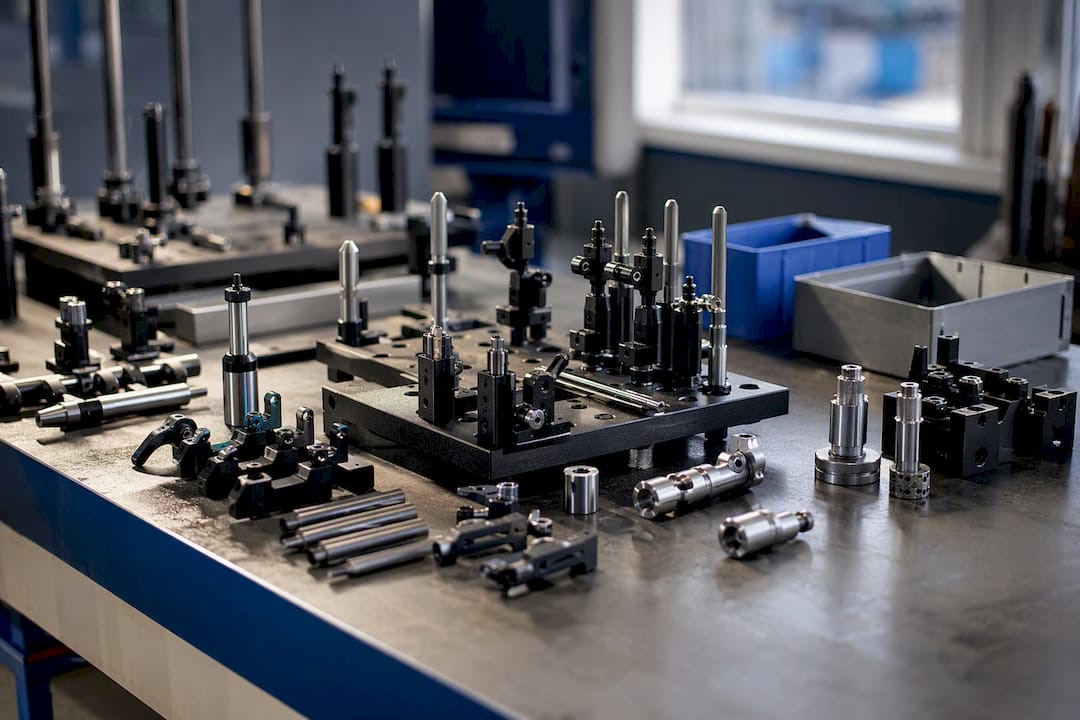

En mätfixtur byggs oftast av några återkommande byggblock: basplatta, fixturplatta, datumstift, justerbara stöd, klämmor, snabbfästen och ibland mätprismor monterade direkt på fixturen för lasertracker‑arbete. Mätfixturer från etablerade leverantörer bygger ofta på just denna kombination, och att para modulära fixturkit med noggrant specificerade datumstift ger både flexibilitet i produktionslinjen och repeterbarhet i kontrollstationen.
Modulära fixturkit, ibland kallade snabbfästessystem, gör att du kan bygga om en konfiguration på minuter i stället för att specialtillverka en ny platta för varje detalj.
Användningsfall | Rekommenderad komponent |
CMM‑mätning av små till medelstora detaljer | Fixturplatta med datumstift och modulära snabbfästen |
Equator‑typ jämförande mätning | Standardiserad basplatta med utbytbara stöd |
Handmätning eller lasertracker i fält | Granitbord eller stabil basplatta med fasta mätprismor |
Material | Fördel | Nackdel |
Aluminium | Lätt, enkelt att bearbeta | Rör sig mer vid temperaturväxlingar |
Stål | Styvt, hög stabilitet | Tyngre, dyrare bearbetning |
Granit | Mycket låg termisk drift | Skört, olämpligt för klämpunkter |
Hur bygger du en mätfixtur steg för steg?
Arbetsflödet följer samma logik oavsett om detaljen är liten eller stor: mät, designa, bygg, verifiera.
Mät detaljen först. Ta en preliminär mätning, gärna med punktmoln eller 3D‑skanning, för att se verklig geometri innan du låser ett koncept. Det är här principen mät först – fixturera sen betalar sig.
Designa fixturen. Bestäm datum, stödpunkter och klämpositioner utifrån ritningens toleranser, inte utifrån vad som är enkelt att tillverka.

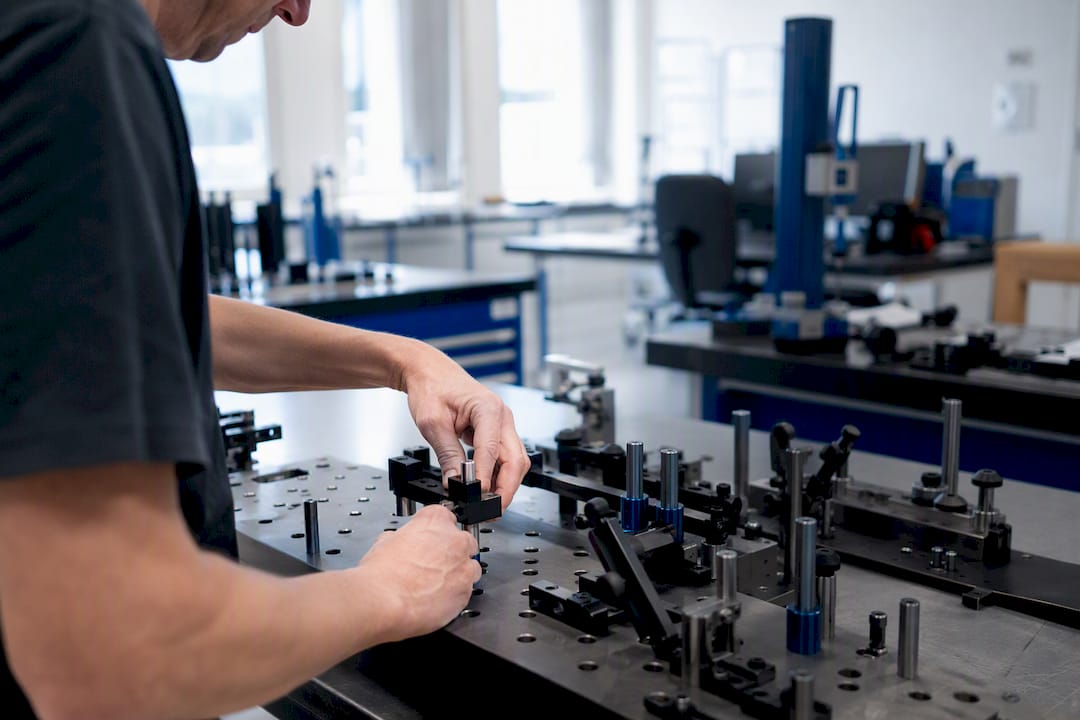

Bygg eller montera. Välj modulärt fixturkit för flexibla serier, eller specialtillverka i stål eller granit när toleranskraven är extremt snäva.
Verifiera i mätsystemet. Överför detaljen, kör en fullständig mätcykel och dokumentera montage, klämordning och referenspunkter.
Kom ihåg innan du går vidare till produktion:
Dokumentera vilken ordning klämmorna dras åt i, ordningen påverkar deformation.
Fotografera monteringen som referens för framtida omställningar.
Sätt en tidsgräns för när fixturen ska vara verifierad innan serieproduktion startar.
Proffstips: Bygg alltid en enkel testfixtur i billigare material först om detaljen är ny. Det är billigare att göra om en aluminiumplatta än en stålfixtur du redan bearbetat klart.
Hur verifierar du att fixturen är repeterbar?
Verifiering är inte en engångskontroll utan en upprepad rutin. Kör samma detalj genom minst tio till trettio mätcykler, gärna i olika orienteringar och med olika operatörer, och jämför spridningen mot ditt uppsatta acceptanskriterium.
Rapportera dessa mått för att styrka repeterbarheten:
Standardavvikelse för nyckelmått över samtliga cykler.
Cpk eller Ppk om detaljen ingår i en pågående produktionsprocess.
Resultat från en formell repeterbarhets- och reproducerbarhetsstudie (R&R) när flera operatörer eller maskiner är inblandade.
Statistiskt sett är en R&R‑studie det enda sättet att skilja mellan variation som kommer från fixturen och variation som kommer från själva mätmetoden, ett vanligt misstag är att skylla på fixturen när felet egentligen sitter i mätprogrammet.

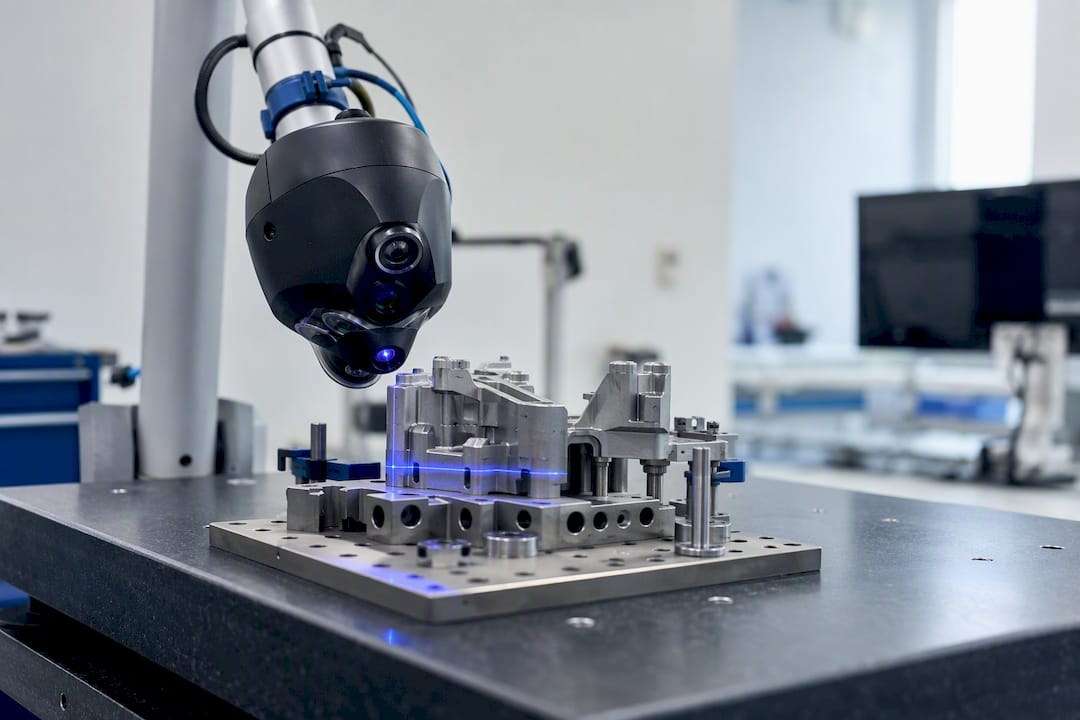

Proffstips: Skanna den monterade fixturen med samma 3D‑skanner du använder för detaljer. Avvikelser i fixturens egen geometri, ofta orsakade av klämspänning, syns direkt i punktmolnet.
Vilka är de vanligaste felen vid fixturering?
De flesta repeterbarhetsproblem går tillbaka till ett fåtal återkommande fel:
Överklämning som pressar detaljen ur form under mätning.
Fel datumval som inte matchar ritningens funktionella referenser.
Otillräckligt stöd under tunga eller långa sektioner av detaljen.
Fel materialval som gör att fixturen rör sig med rumstemperaturen.
Snabb felsökning i den ordningen:
Minska klämkraften och mät om, se om spridningen krymper.
Lägg till ett extra stöd under den sektion som varierar mest.
Kontrollera temperaturen i mätrummet och rengör kontaktytorna.
Om felet kvarstår, gå tillbaka till mätanalysen i stället för att fortsätta justera fixturen.
Hur förbättrar 3D-mätdata din fixturdesign?
Laserskanning och punktmolnsdata visar exakt var en detalj behöver stöd och var en fixtur riskerar att klämma på fel ställe, vilket mätningsteknik med skanning ofta används för i praktiken innan fixturkonceptet fryses. Det gäller särskilt för tunnväggiga eller komplexa detaljer där traditionell mätning missar var den verkliga deformationen sker.
En mätarm kopplad till TrackScan ger dig punktmolnet du behöver för att placera datumstift där detaljen faktiskt är stabil, inte bara där ritningen råkar ange en referens. För icke‑rigida detaljer, tunna plåtar eller kompositer, kan du behöva en oscillerande fixturlösning som stödjer detaljen i flera lägen under mätcykeln i stället för en enda fast klämning.
Skanningsdata avslöjar deformation innan fixturen ens är byggd, vilket sparar både material och omarbetning senare i processen.
Proffstips: Kör en snabb 3D‑printad testfixtur för prototypserier innan du investerar i en fräst version. Det är ofta kostnadseffektivt för små serier och ger dig chansen att testa datumval utan att låsa in dig i dyr bearbetning.
Författarperspektiv: praktiska råd från fältet
Efter många fixturprojekt inom industriell mätteknik är mönstret tydligt: de projekt som går snabbast är de där man mäter innan man designar. Tre prioriteringar värda att sätta upp direkt: säkra datumvalet mot ritningens funktion, testa klämkraften i liten skala innan full fixtur byggs, och dokumentera monteringen så nästa tekniker slipper gissa. Läs gärna mer om processen för fixturbyggnation för en djupare genomgång.
